装配图中齿轮的画法_22张图带你了解螺纹紧固件及螺纹连接画法

一、螺纹紧固件的种类

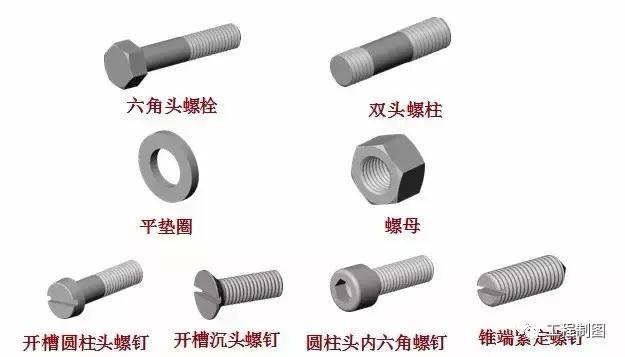

　　螺纹紧固件指的是通过螺纹旋合起到连接、紧固作用的零件，常用的螺纹紧固件有螺栓、双头螺柱、螺钉、螺母和垫圈等，均为标准件。

二、螺纹紧固件的规定标记

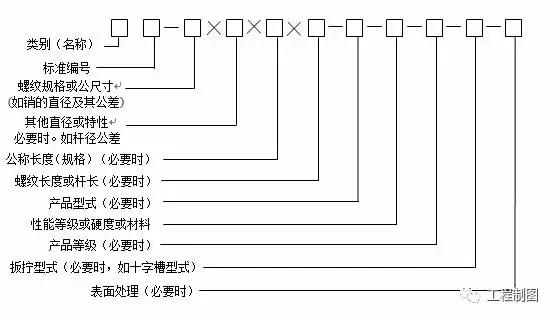

　　紧固件有完整标记和简化标记两种标记方法。完整标记形式如下：

　　例如: 螺栓 GB/T 5782-2000-M12×80-8.8-A-O

　　表示：六角头螺栓公称直径d=M12，公称长度80，性能等级8.8级，产品等级A级，表面氧化。

　　在一般情况下，紧固件采用简化标记，简化原则如下：

　　(1)类别(名称)、标准年代号及其前面的“-”，允许全部或部分省略。省略年代号的标准应以现行标准为主。

　　(2)标记中的“-”允许全部或部分省略；标记中“其他直径或特性”前面的“×” 允许省略。但省略后不应导致对标记的误解，一般以空格代替。

　　(3)当产品标准中只规定一种产品型式、性能等级或硬度或材料、产品等级、扳拧型式及表面处理时，允许全部或部分省略。

　　(4)当产品标准中规定两种及其以上的产品型式、性能等级或硬度或材料、产品等级、扳拧型式及表面处理时，规定可以允许省略其中的一种，并在产品标准的标记示例中给出省略后的简化标记。

　　上述螺栓的标记可简化为：螺栓 GB/T 5782 M12×80

　　还可进一步简化为：GB/T 5782 M12×80

　　常用紧固件的标记示例可查阅有关产品标准。

三、螺纹紧固件的画法

　　1、常用螺纹紧固件的比例画法

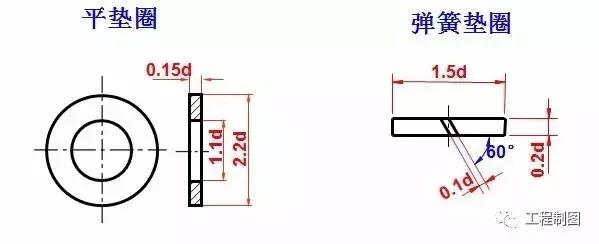

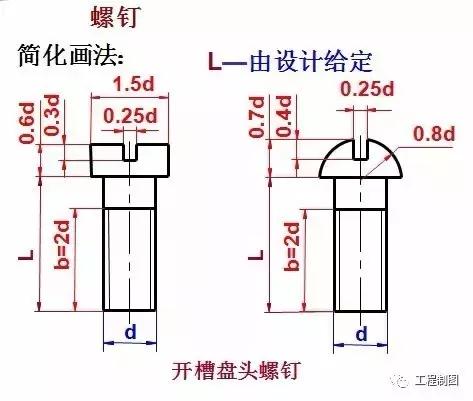

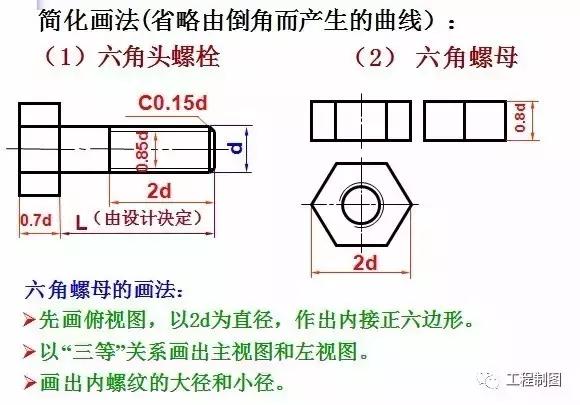

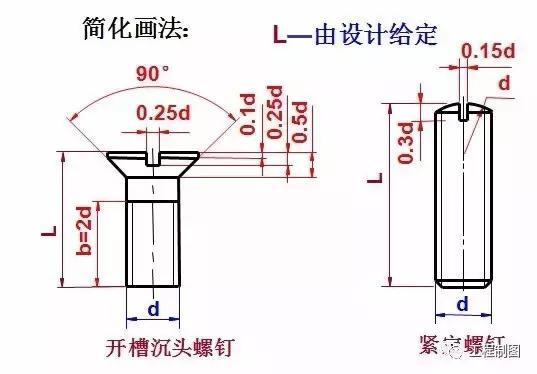

　　绘制螺纹连接件的零件图和装配图时，可按零件的规定标记(即标准件代号) ，从有关标准中查出绘图所需的尺寸，但为了提高绘图速度，通常采用比例画法，即螺纹紧固件的各有关尺寸都取成与螺纹大径d成一定比例。

　　2、螺纹紧固件的装配图画法

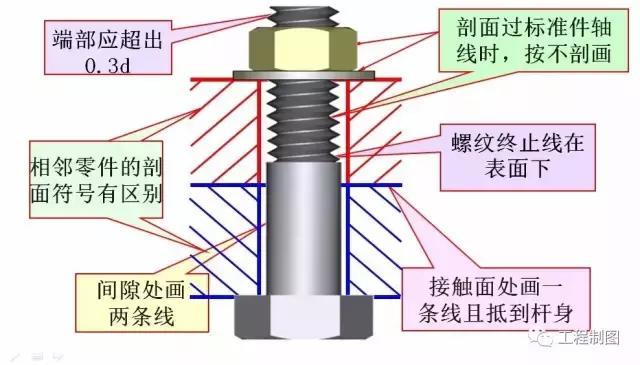

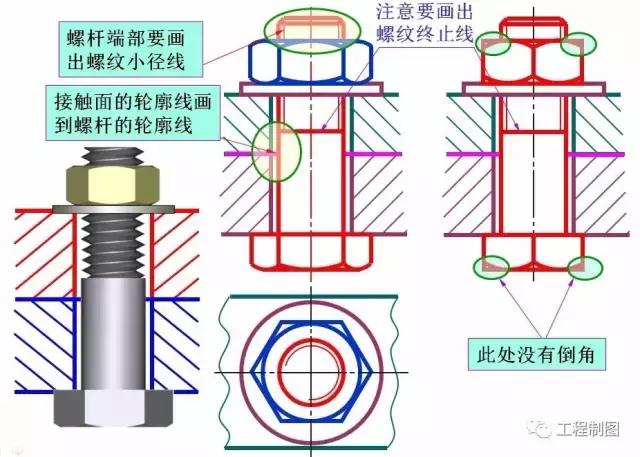

　　画装配图的基本规则：

　　①两个零件接触面处画一条粗实线，不接触表面画两条线。

　　②剖切平面通过紧固件和实心件(螺栓、双头螺柱、螺钉、螺母、垫圈、键、销、轴、球等)轴线时，则这些零件均按不剖绘制，即仍画其外形。

　　③在剖视图中，相邻两零件的剖面线方向应该相反或方向一致但间隔不等，在同一张图纸上，同一个零件在各剖视图中的剖面线方向和间隔应该相同。

　　(1) 螺栓连接装配图的画法

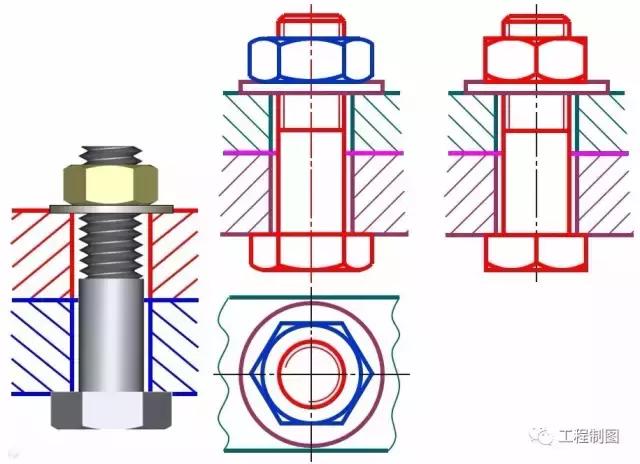

　　螺栓连接由螺栓、螺母、垫圈组成，用于被连接的两零件厚度不大，可钻出通孔的情况。连接时先在两零件上钻出光孔，然后螺栓穿过两零件上的光孔，加上垫圈，最后拧紧螺母，如图所示。

画图时应注意：

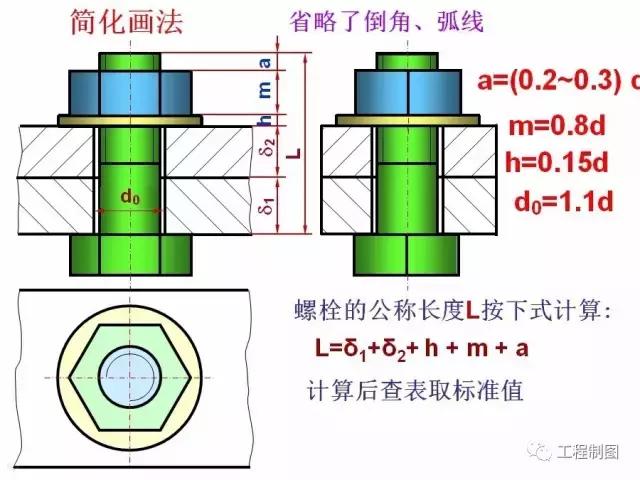

　　在画装配图时，应根据螺栓的型式、螺纹大径及被连接零件的厚度，按下式确定螺栓的公称长度(ι)。

　　ι≥被连接零件的厚度(δ1+δ2)+垫圈厚度(h)+螺母高度(M)+螺栓伸出螺母的高度(b)

　　根据公称长度的计算值，在螺栓标准的ι系列值中，选用标准长度。

　　(2) 双头螺柱连接装配图的画法

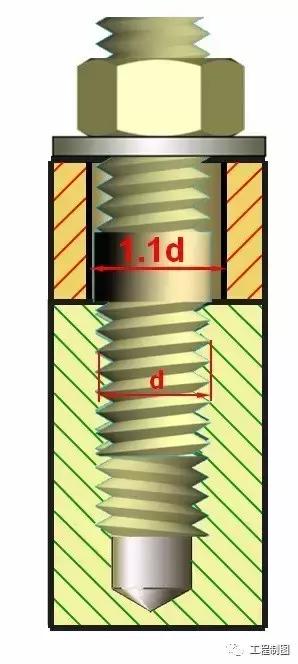

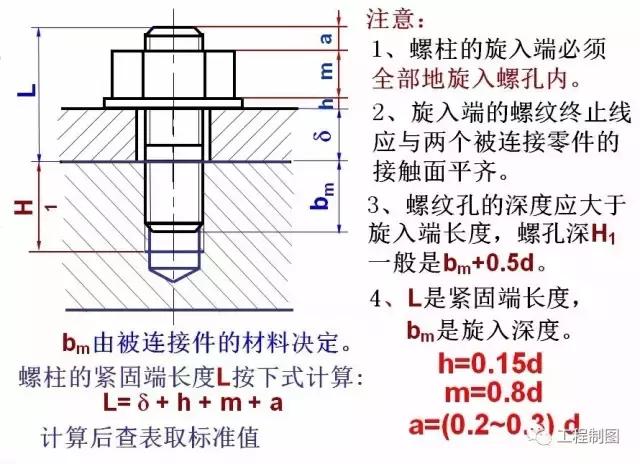

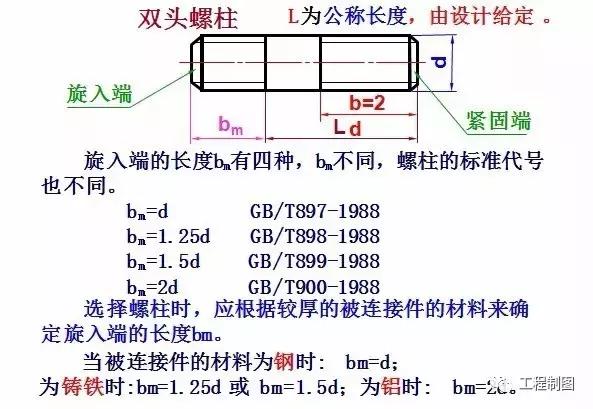

　　双头螺柱连接由双头螺柱、螺母、垫圈组成，用于被连接的两零件之一较厚或由于结构限制不宜用螺栓连接的场合。连接时先需在较厚的零件上加工出螺孔，双头螺柱的一端全部旋入此螺纹孔中，称为旋入端。在另一零件上则钻出通孔，套在双头螺柱上，加上垫圈，拧紧螺母，此端称为紧固端，如图所示。

螺柱连接的画法

需要注意的地方

　　在画装配图时，应按下式确定双头螺柱的公称长度(ι)。

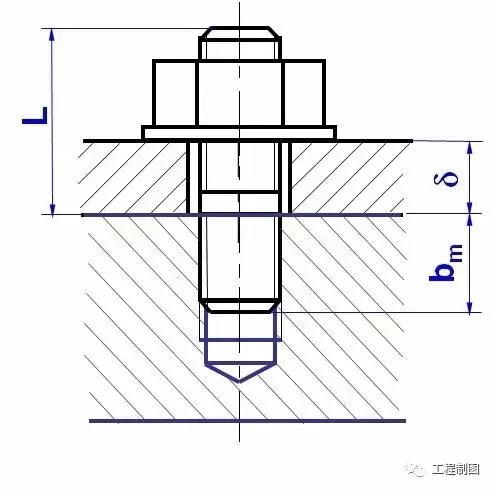

　　ι≥加工出通孔零件的厚度(δ)+垫圈厚度(h)+螺母高度(M)+ 螺柱伸出螺母的高度(b)。根据公称长度的计算值，在螺柱标准的l系列值中，选用标准长度。

　　(3) 螺钉连接装配图的画法

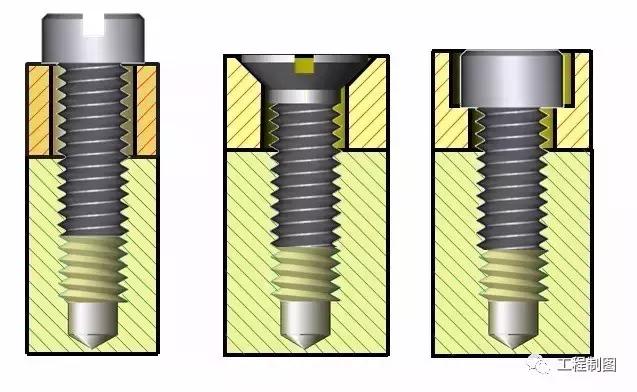

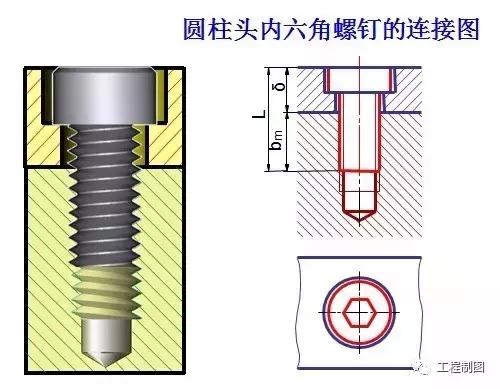

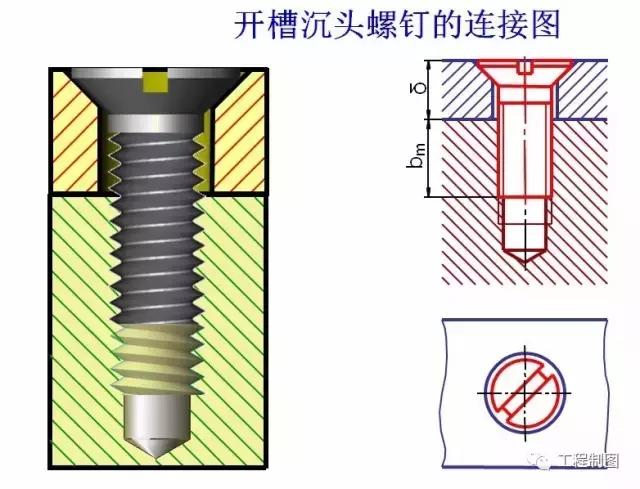

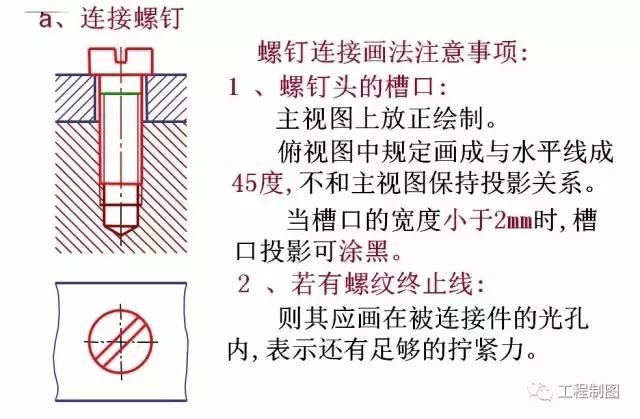

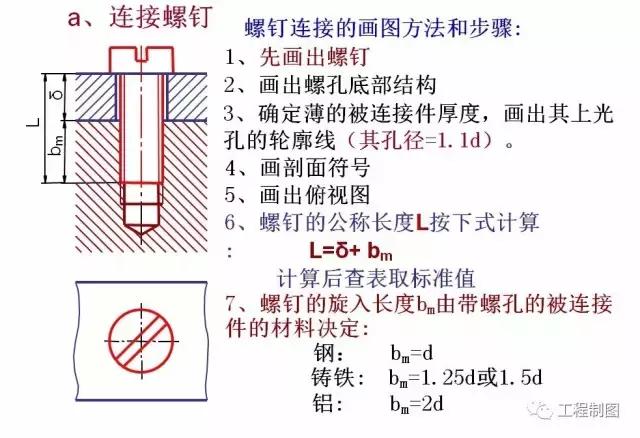

　　螺钉一般用于受力不大而又不需经常拆卸的地方。被连接零件中的一个加工出螺孔，其余零件都加工出通孔，如图所示。

螺钉连接的画法
