电路串联和并联图解_九年级物理上册15.3节串联和并联微课视频|知识点|练习

785800072e1302d0a4608c6bc4b130a0.png caba480e83655d34198dfac953b989c1.png

微课视频


微课视频1:

微课视频2:

微课视频3:

785800072e1302d0a4608c6bc4b130a0.png caba480e83655d34198dfac953b989c1.png

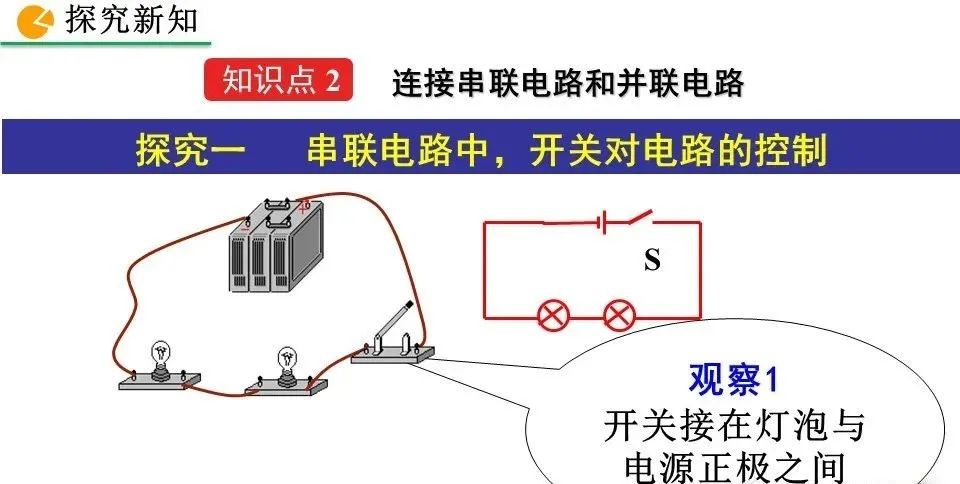

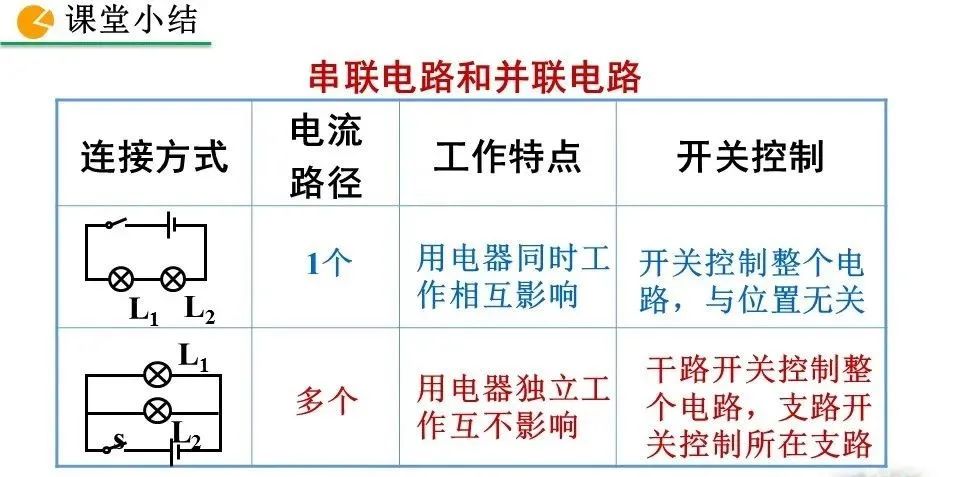

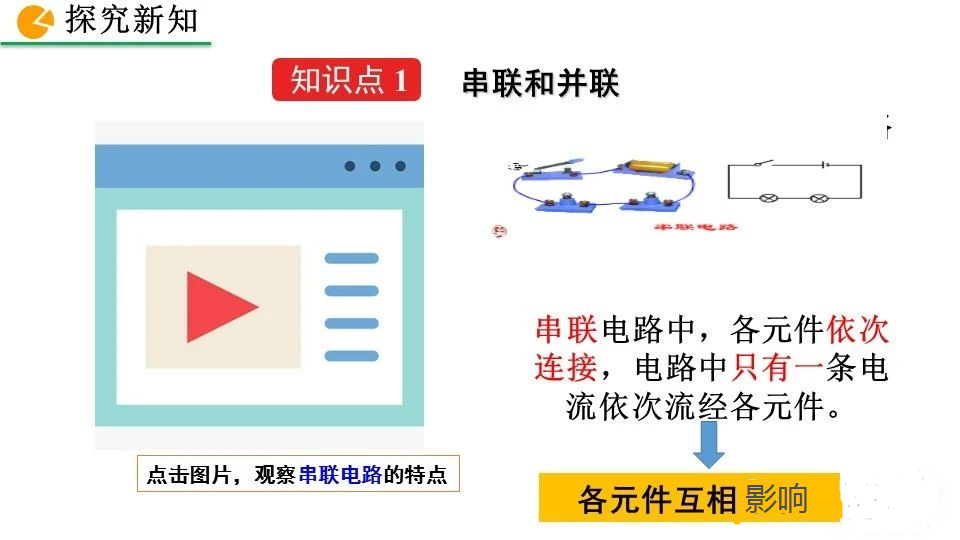

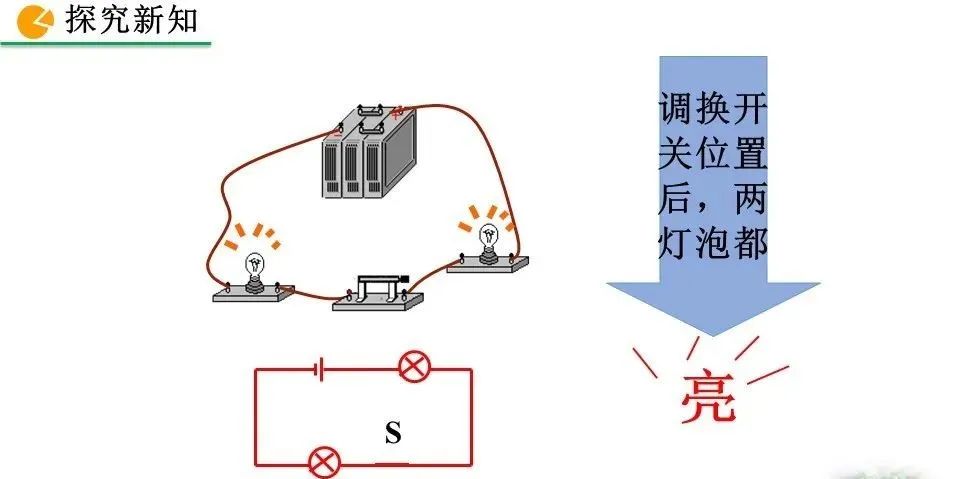

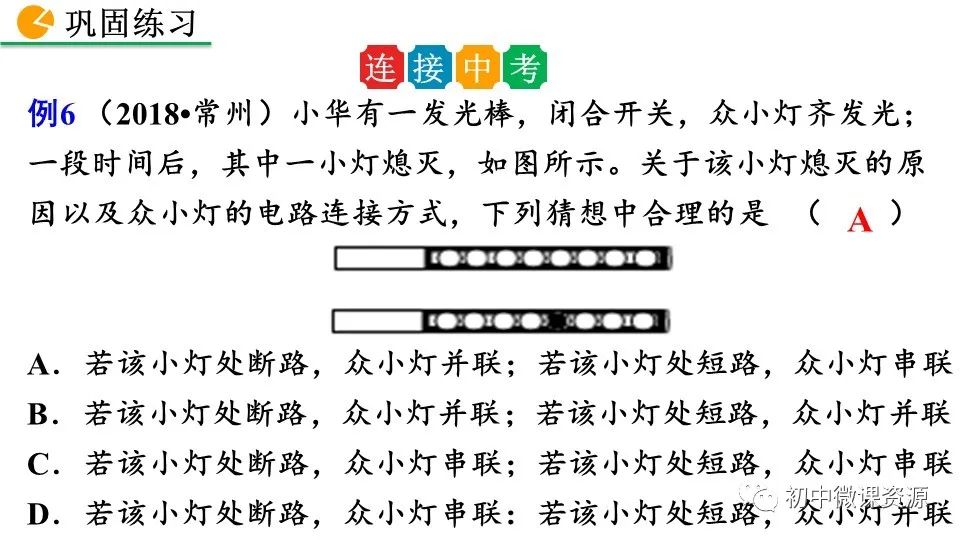

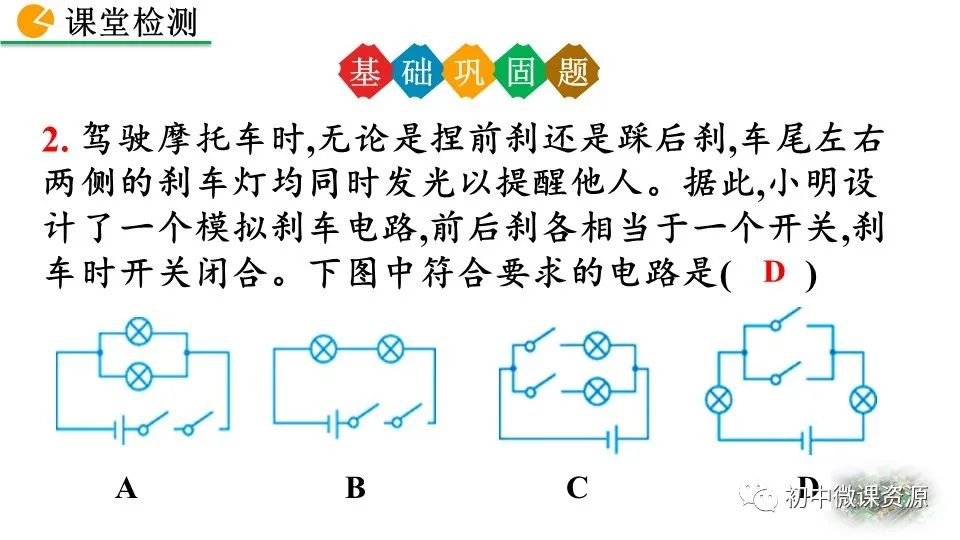

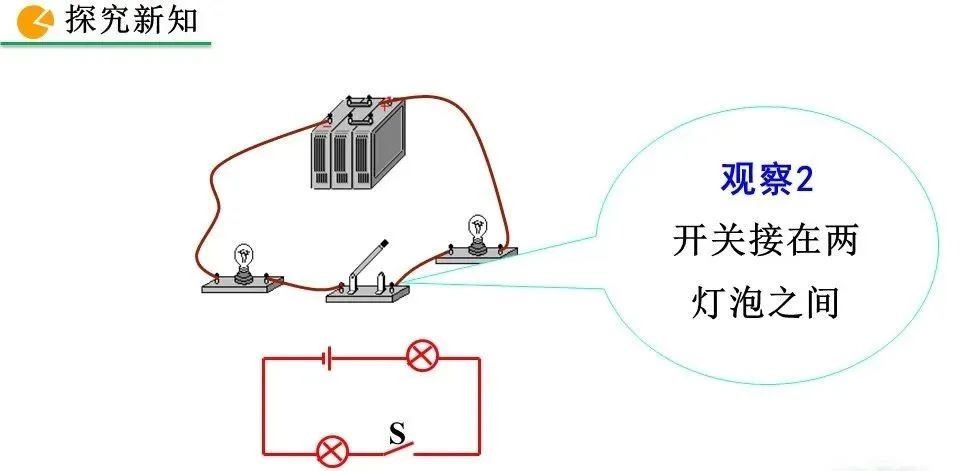

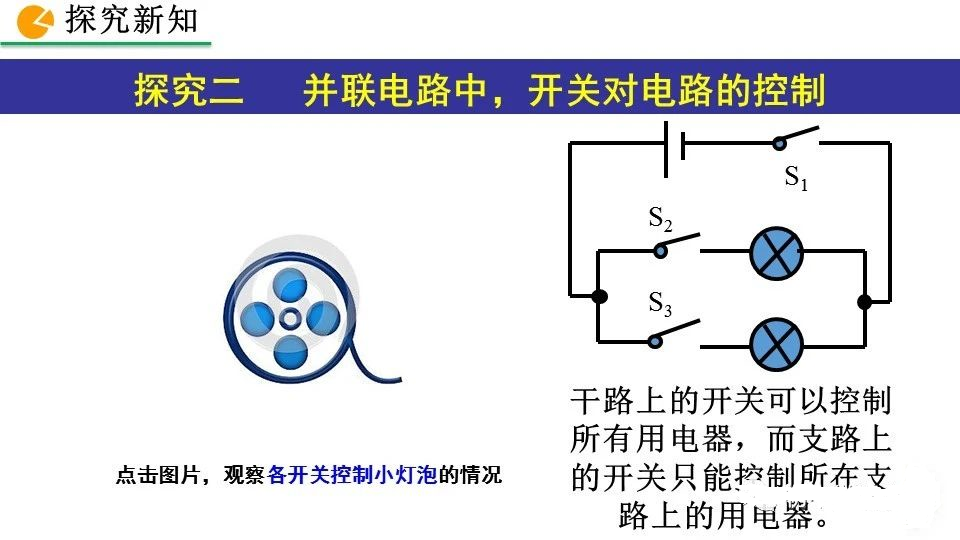

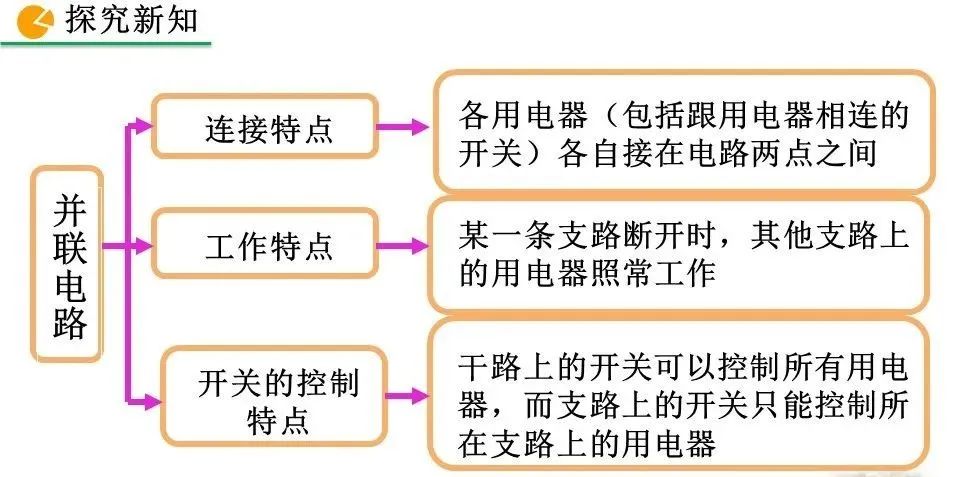

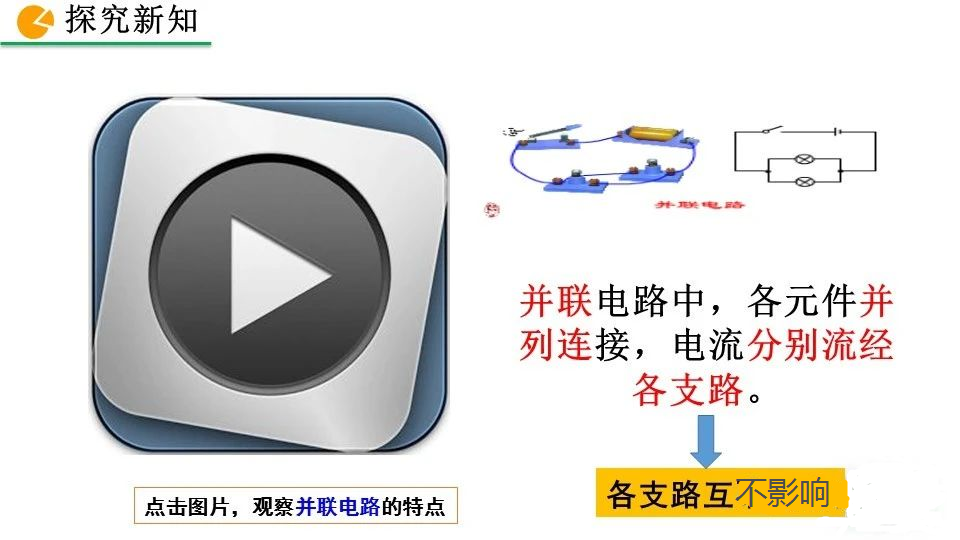

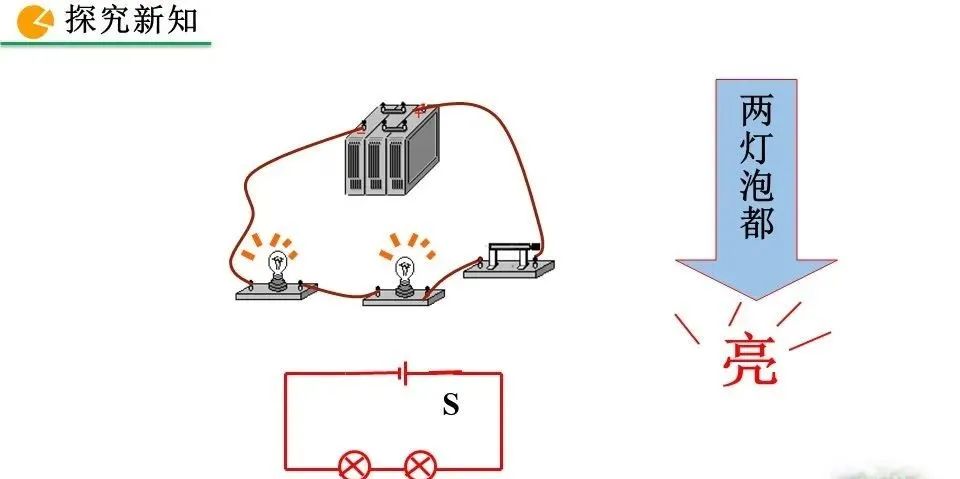

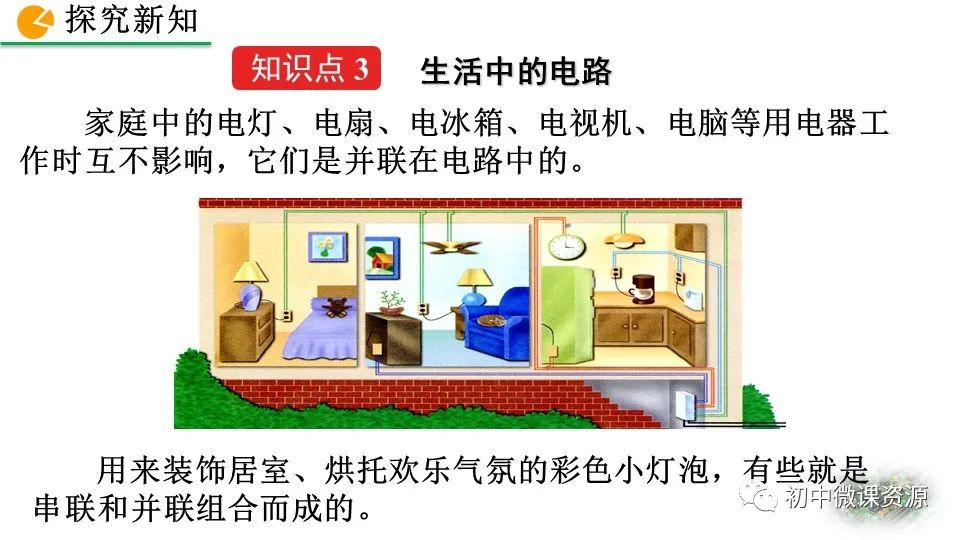

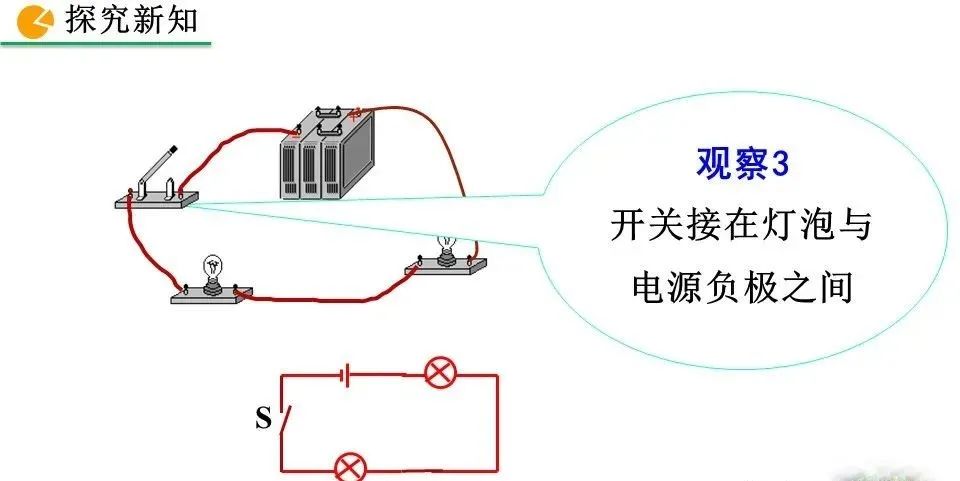

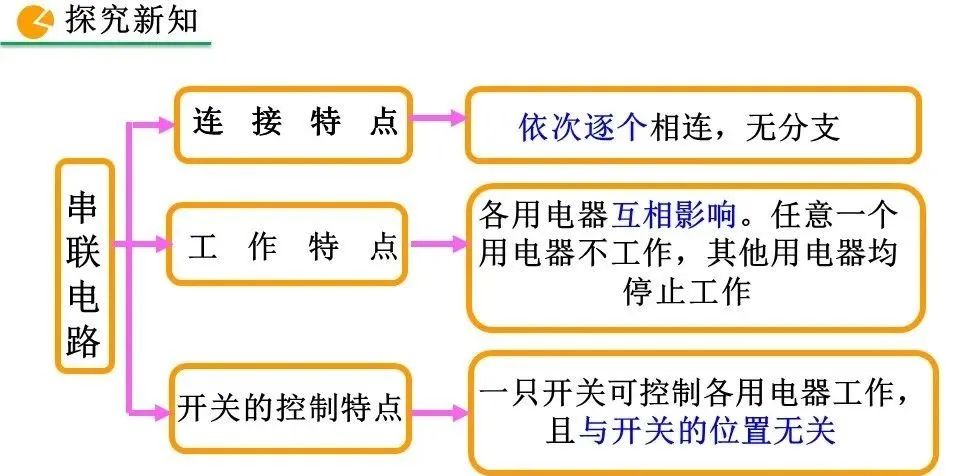

知识点讲解




























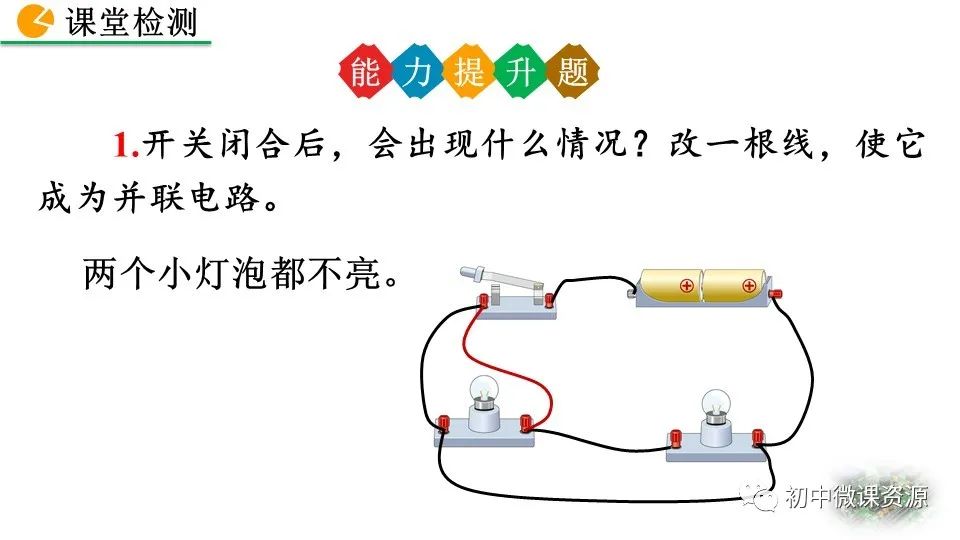

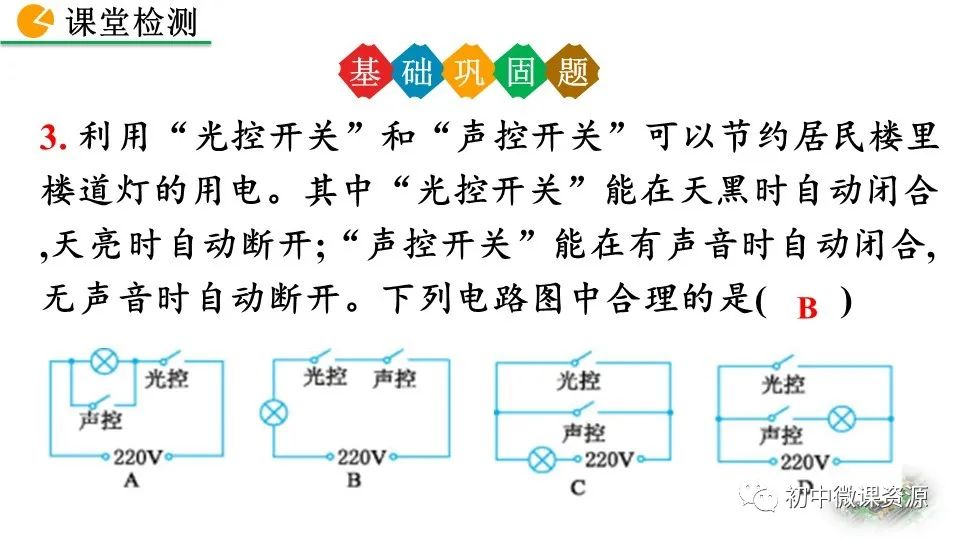

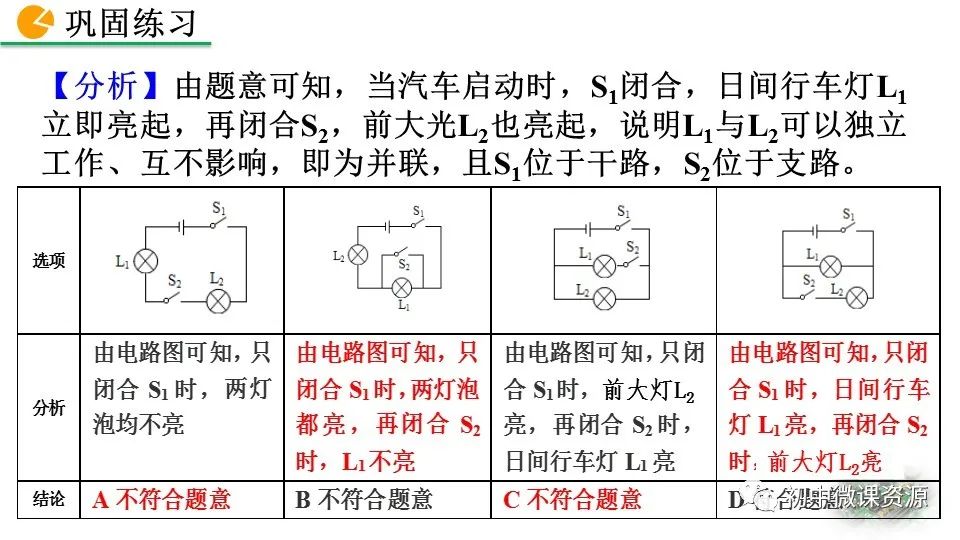

练   习   题

一、选择题

1. 学校校园有前后两道门,为了加强校内安全,学校给值班室安上了指示灯,只有当两道门都关上时(关上一道门相当于闭合一个开关),值班室内的指示灯才会发光,表明门都关上了。下图中所示电路中符合要求的是( )

84e51251fd71705ff2ef1d70a6fa9c48.png 2ca9015f53da37c63dafd6806a48a928.png bc4a34d86f4816aa289e271b46faa437.png 8c24bacbdf5c9eef87195dbcf765b7c6.png

A B C D

2. 如图所示,当开关S闭合或断开时,两只小灯泡能同时发光熄灭的正确电路是( )

8bcf6ea04e3c133c428dfaea891de715.png aca7fae8a4ed88aa3c05f22f0dd63382.png 9867d457591959a2f0f8affbc783e78f.png b192ce3a43ef7dc2bccf2879ad4502e6.png

A B C D

3. 下列电路中采用串联连接的是( )

A. 马路上的路灯总是一齐亮,一齐灭 B. 冰箱中的压缩机和冷藏室的灯

C. 教室里的日光灯 D. 同一串节日小彩灯各灯的连接方法

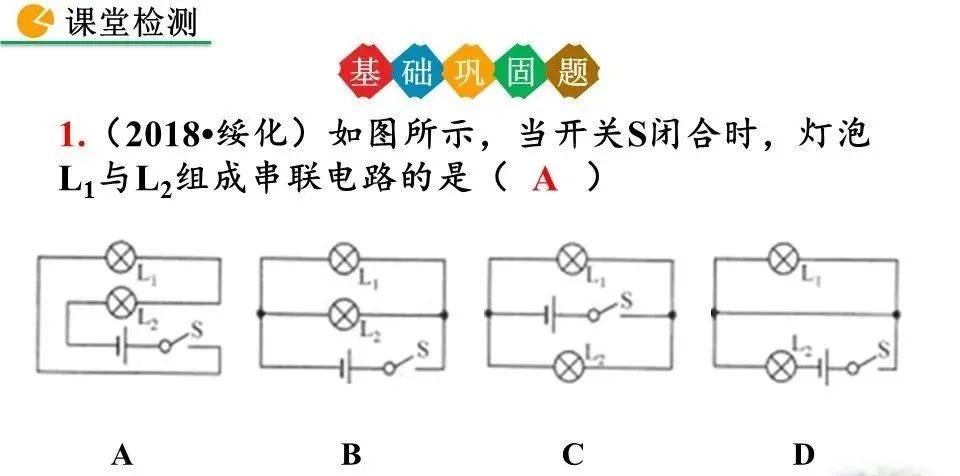

4. 如下图所示,开关都闭合时,灯泡L1与L2组成串联电路的是( )

72d31ecb85392cd1568177bc2e3d4725.png ec8f7843b82e762de5a5bf8cf44cef13.png 250b12c069caf2c89512aafce6bd96a6.png 73ded55ad8cd20af664404377c680bde.png

A B C D

5. 街上的路灯总是同时亮、同时熄灭,有时损坏了一盏,其它路灯也会亮,由此可以判断路灯之间的联接方式是( )

A. 串联或并联 B. 串联 C. 并联 D. 不能确定

6. 小明要用一个开关同时控制两盏电灯的发光或熄灭,则这两盏电灯( )

A. 一定是串联 B. 一定是并联

C. 可能是串联,也可能是并联 D. 以上说法都错

7. 小红发现某个教室里的开关可以同时控制两盏灯,这个教室里的电路图应是下图中的( )

cfa291240558f91ff5b8a40101dfd7e0.png b42f72ca3297f91e92470d9ea0f9d11c.png 83e5315589d89820fddebf62d5ffc46f.png 1ef628933efa0a5450fad14b84b65761.png

A B C D

二、填空题

8. 城市中的路灯是______联在一起的;家庭中的用电器都是______联在一起的;圣诞树上使用的“满天星”小彩灯是_______联的。

9. 汽车在转弯前,要打开转向灯,司机需拨动一下方向盘旁的一根杆,这根杆的作用相当于电路中的___________;位于同侧的前后两个转向灯会同时闪亮,但前转向灯坏了时后转向灯还能亮,这说明位于汽车同侧的前后两个转向灯的连接方式为_____________。

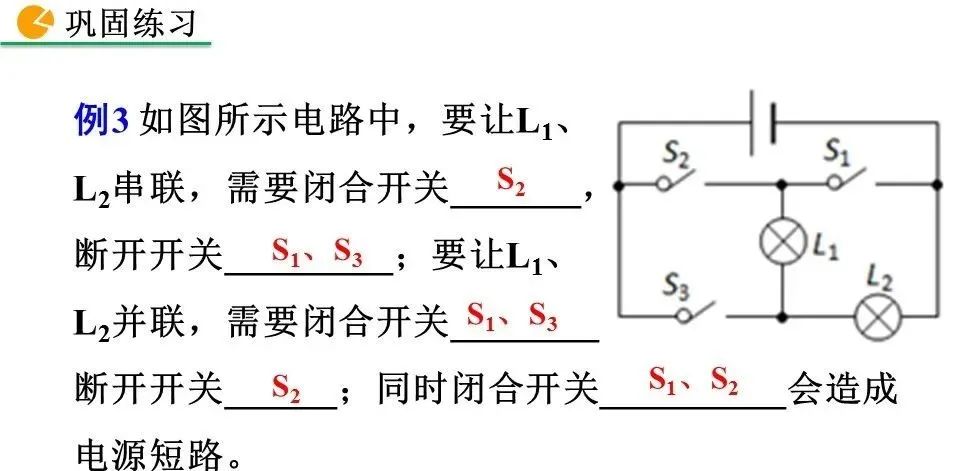

10. 如图,只闭合开关S1时,电流通过灯___________ ,它们是_______联。当S1、S2闭合时,电流通过灯____________。当S1、S3闭合时,电流通过灯________。当S1、S2、S3都闭合时,电流通过灯______,它们是____联。


11. 小明同学在了解冰箱内压缩机和灯泡连接情况的过程中,打开冰箱门后,根据____________的现象,可以断定压缩机和灯泡是______联。其好处是________________________。

12. 现在许多宾馆都利用房卡取电,如图所示。只有把房卡插入槽中,房间内的用电器才能使用。房卡的作用相当于家庭电路中的______,房间里各用电器之间是_____联的。


三、简答题

13. 学了电路的串、并联知识后,小文问“家中的电视机、电灯、电风扇等用电器之间是什么方式连接?”“当然是并联。”小玲回答说。哪些现象能说明它们是并联的?(举一例)

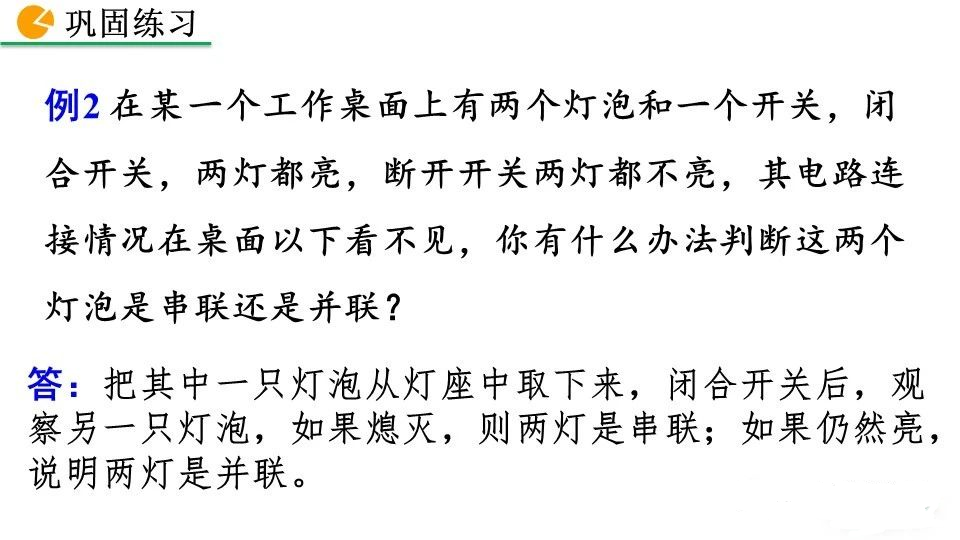

14. 在一木箱的表面有两盏灯和一个开关,闭合开关后,两灯均能发光,断开开关后,两灯均熄灭。请你在不打开箱子的前提下,不能破坏灯泡,你如何判断两灯是串联的还是并联的?

四.作图题

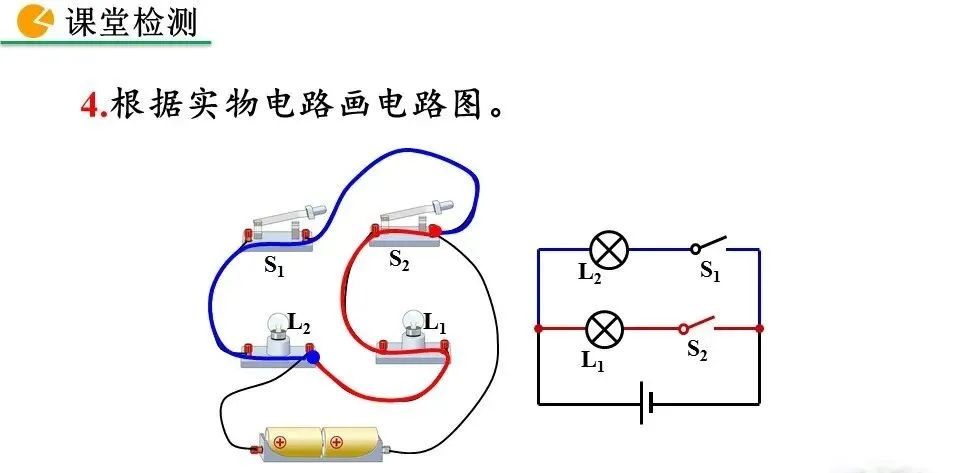

15. 在探究活动中,小明连好了一个实物电路如下图所示,请你帮他在右边方框内画出这个电路的电路图。

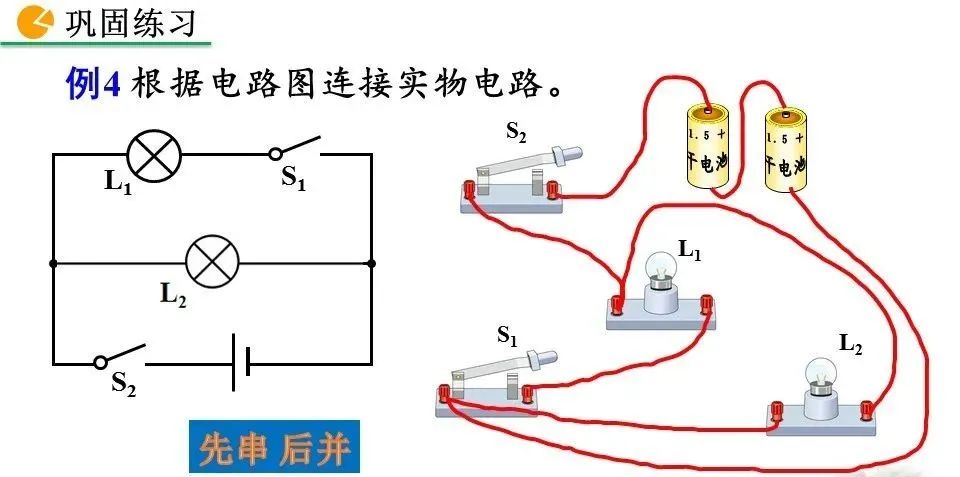

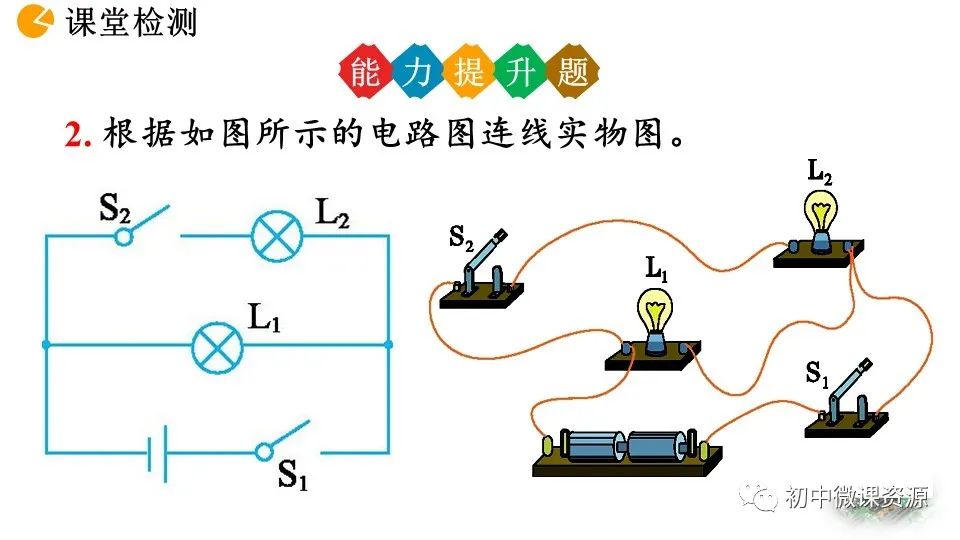

16. 根据电路图连接实物图

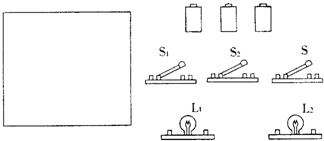

17. L1、L2并联,S1控制L1,S2控制L2,S作总开关,连接实物图,并在左框内画出电路图。


第3节 答案

1.A

【解析】由图示可知,A图中只有两个开关同时闭合时灯才会亮,符合要求;B图两个开关都闭合时会短路电源,这是不允许的,不符合要求;C图中只要有一个开关闭合,灯泡也会发光,不符合要求;D图中开关S1闭合时会短路电源,不符合要求;故应选A。

2.B

3.D

【解析】试题分析:家庭电路以及为了照明的电路都是并联电路,所以路灯、冰箱中的压缩机和冷藏室的灯都是并联电路;节日里装饰的小彩灯是串联连接.家庭电路和照明电路为并联电路,故A B C选项错误,小彩灯为串联电路,故D选项正确。

4.C

【解析】开关都闭合时,灯泡L2发生短路,所以选项A不正确.开关都闭合时,灯泡L1与L2组成并联电路,所以选项B不正确.开关都闭合时,灯泡L1与L2组成串联电路,所以选项C正确.开关都闭合时,灯泡L1与L2组成并联电路,所以选项D不正确.

5.C

【解析】街上的路灯虽然是同时亮,同时灭,但它们仍是并联的,开关是装在干路上的,故应选C。

6.C

【解析】当两个灯泡串联时,串联电路中的开关可以控制两个灯泡同时发光或熄灭;当两个灯泡并联时,干路中的开关可以同时控制两灯泡的发光和熄灭。故选 C。

7.D

【解析】教室里的灯应是并联的,不能为串联,故A错;B图中的开关只能控制一个灯泡,故B错;C图中开关闭合时会短路电源,这是不允许的,故C错;D图中两个灯泡并联,开关装在干路上,能同时控制两个灯泡的亮灭,故D正确;应选D。

8. (1). 并 (2). 并 (3). 串

【解析】试题分析:并联电路的特点是电流的路径有多条,各条支路中的用电器互不影响;串联电路的特点是电流路径只有一条,用电器之间要互相影响。城市中的路灯是并联在一起的;家庭中的用电器都是并联在一起的;圣诞树上使用的“满天星”小彩灯串儿是串联的。

9. (1). 开关 (2). 并联

10. (1). L1 L2 L3 (2).串 (3). L3 (4).L1 (5).L1 L2 L3 (6).并

11. (1). 灯亮时压缩机不工作 (2). 并 (3). 互不影响

12. (1). 总开关(开关) (2). 并.

13.各用电器都能独立工作;断路电灯不影响电视机工作;电灯烧了,不影响其它用电器工作等等。

14.取下一个灯泡,如果另一盏灯亮则为并联;另一盏灯不亮则为串联。


【解析】由图示可知,两个灯泡是并联的,开关装在干路上,对应的电路图如下所示:


16.【解析】由电路图可知,两个灯泡是并联的,开关装在干路上,对应的实物图连线如下图所示:



【解析】根据题意可得电路图如下所示:


根据所画出的电路连接实物图如下所示:
