1. 主板布局

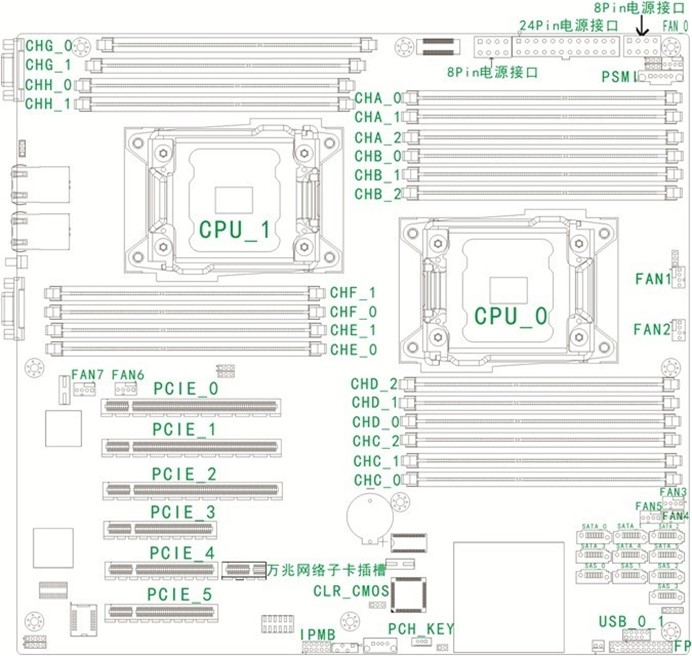

图1-1 主板示意图

2. 跳线设置

跳线设置是将主板跳线不同管脚短接来改变接口功能的操作,方法如下图,通过改变跳线可以调整主板的某些功能。

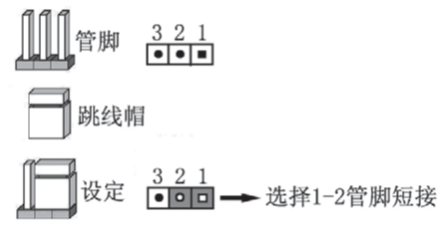

图1-2 跳线设置示意图

NF5270M3主板常用跳线如下图:


图1-3 主板常用跳线示意图

CLR_CMOS跳线

Pin1-2短接:正常状态(默认)

Pin2-3短接:清除CMOS

注意:清除CMOS时必须关闭服务器,并切断电源,短接跳线的Pin2-3针脚需要保持5秒钟,然后再恢复到默认状态(Pin1-2针脚短接)。

3. 内存安装规则

1)安装内存前,必须先确定内存通道被支持的对应处理器已安装。且同一台机器只能使用相同型号的内存。

2)每个CPU
