本文介绍了在ANSYS Workbench中如何查看和添加单元坐标系及节点坐标系结果项目。通过Solution分支，选择几何对象或有限元模型，利用Insert>Coordinate Systems可插入Nodal Trials或Element Trials，以便检查模型和验证计算结果。
ANSYS结构分析中的单元坐标系和节点坐标系具有重要作用。单元坐标系可用来定义材料参数和存储应力、热通量等单元结果，节点坐标系可以用来施加约束、荷载以及存储与节点位移等节点结果。
那么，在Workbench中如何才能查看单元坐标系和节点坐标系呢？实际上，这类操作可以通过添加结果项目的方式来实现。

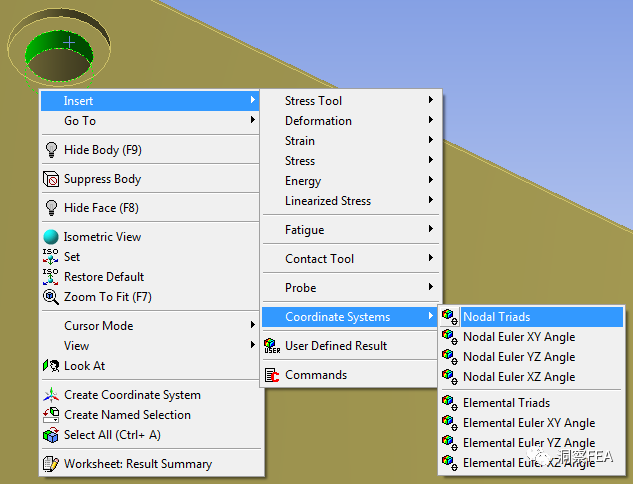

计算完成后，在Mechanical左侧Outline Tree中选择Solution分支，然后选择特定的几何对象或有限元模型对象，通过右键菜单Insert>Coordinate Systems>Nodal Trials或Element Trials即可添加节点坐标系或单元坐标系结果项目。

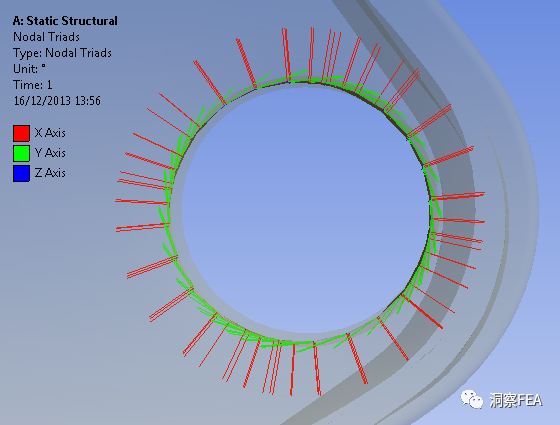

如下面的两图所示为显示所选择圆柱面显示其上节点的Nodal Trials。

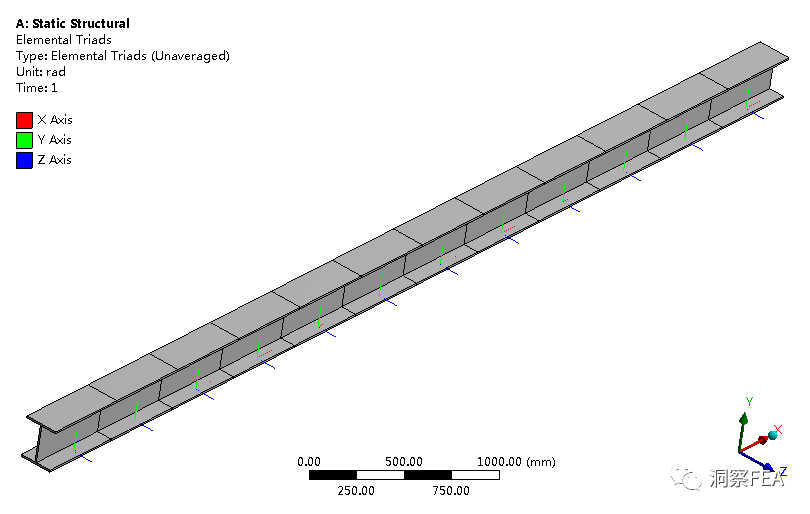

如下图所示为显示梁单元的单元坐标系，对于梁单元而言，单元坐标系也就决定了截面主轴的方向。
综上所述，在Workbench中可通过添加结果后处理项目的方式来显示节点或单元坐标系，这一操作可以起到检查模型和验证计算结果的作用。
