用excel制作双层饼图_原创教程：用Excel做动态双层饼图

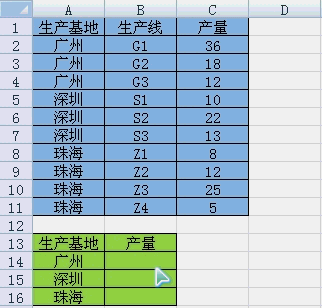

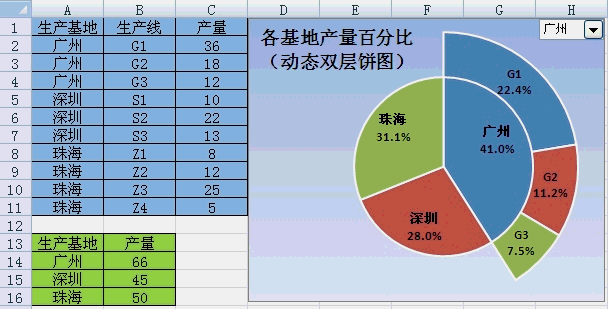

动态双层饼图的制作原理和动态柱形图一样，利用窗体控件和函数实现数据的变化，从而使得图表动态显示。原始数据和效果图如下：

Excel版本为2007，使用工具：组合框窗体控件、SUMIF函数、IF函数、CHOOSE函数和VLOOKUP函数。

制作步骤如下：

第一步：数据处理：将原始数据分成两个数据系列，即各基地生产量和相应基地的生产线产量。

首先，对每个基地的产量进行汇总：在A14-16单元格分别输入各基地名称，在B14单元格输入函数“=SUMIF($A$2:$A$11,A14,$C$2:$C$11)”，然后下拉至A16，得到各基地产量汇总情况。

然后，插入组合框窗体控件，制作基地名称查询的下拉列表：在“开发工具”菜单中，“插入”“组合框窗体控件”—>选中该控件，点击鼠标右键，选择“设置控件格式”，在“数据源区域”输入“$A$14:$A$16”，“单元格链接”输入“$E$2”—>点击“确定”，得到基地名称查询的下拉列表。

最后，设置制作图表所需的两个数据系列.

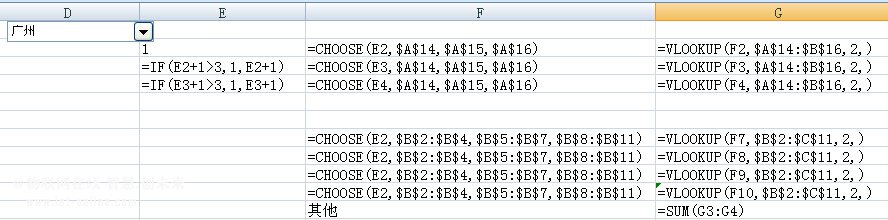

生产基地产量:在E3单元格输入”=IF(E2+1>3,1,E2+1)“，下拉至E4—>在F2单元格输入”=CHOOSE(E2,$A$14,$A$15,$A$16)“，下拉至F4—>在G2单元格输入”=VLOOKUP(F2,$A$14:$B$16,2,)“，下拉至G4.

各基地相应生产线产量：同时选中F4至F10单元格(因为生产线数量最多为4条)，在编辑框输入”=CHOOSE(E2,$B$2:$B$4,$B$5:$B$7,$B$8:$B$11)“，同时按下”Ctrl+Shift+Enter“键—>G7单元格输入”=VLOOKUP(F7,$B$2:$C$11,2,)“，下拉至G10—>在F11单元格输入”其他“，G11单元格输入”=SUM(G3:G4)“。

此时，选择下拉列表中的不同选项，可以看到E2：G4和F7：G11区域的数据发生相应的变化。

第二步，制作并美化图表。制作方法与静态双层饼图类似，以F2：G4和F7：G11两个区域的数据制作图表，然后把生产线产量中的”其他“数据点隐藏即可。
