手机的光学市场将从 2016 年的 1168 亿元增长到2019 年的 2412 亿元,复合增长率为 27%。除了手机之外,车载摄像头表象亮眼,2019 年达到 164 亿元,复合增长率为 49%

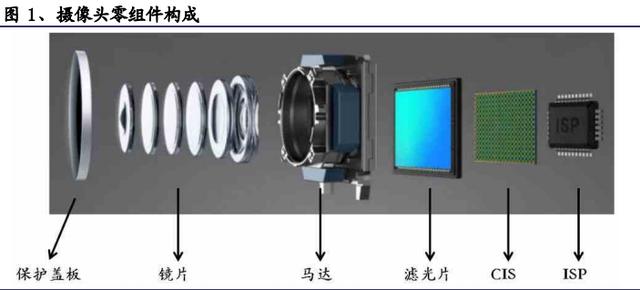

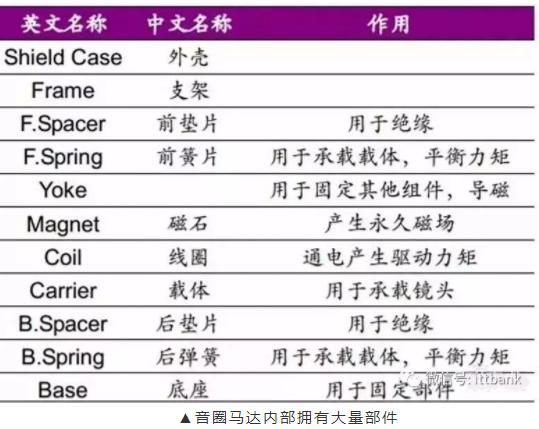

摄像头行业主要可以分为镜头(Lens)、音圈马达(VCM)、滤光片、CIS 和模组等五个行业
![7373f7f737fa3da334509b94a9068636.png](https://img-blog.csdnimg.cn/img_convert/7373f7f737fa3da334509b94a9068636.png)
以典型手机摄像头价值分布,
占比最大的是 CIS(30%~40%)、镜头(20%~30%)、模组(10%~15%)、音圈马达价值量占比达到 6%和红外截止滤光片占比 3%,价值量较少。其他的根据手机摄像头模组需求还有诸如马达、陀螺仪、EEPROM、PCB、连接器等
从产业链的集中度看,CIS>镜头>VCM>滤光片>模组。
从行业壁垒而言,CIS>镜头>VCM>滤光片~模组。

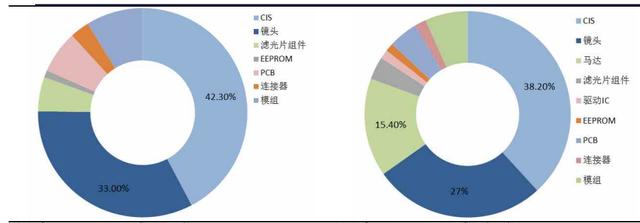

典型定焦手机摄像头价值分布 典型变焦手机摄像头价值分布
![9574b03d4c4fcf76e66b5cf30c6ca31f.png](https://img-blog.csdnimg.cn/img_convert/9574b03d4c4fcf76e66b5cf30c6ca31f.png)

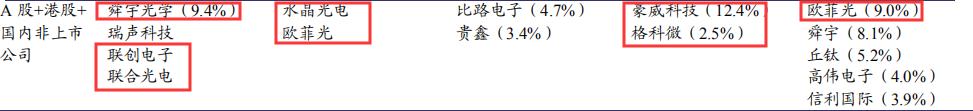

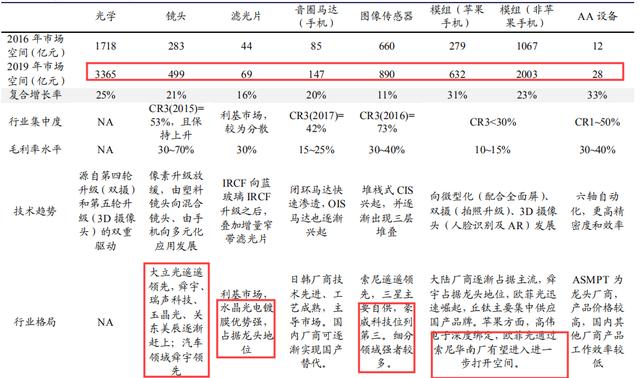

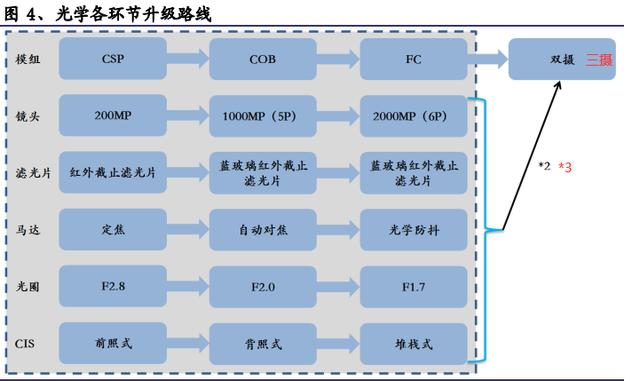

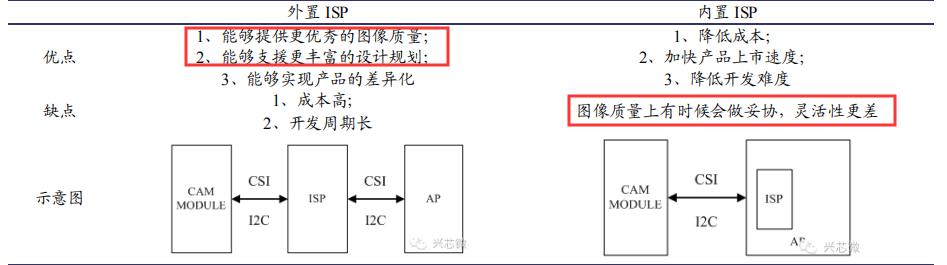

消费电子摄像头产业链市场规模、技术、以及相关公司
![b15ca0b66e8540a14039a84553ee7971.png](https://img-blog.csdnimg.cn/img_convert/b15ca0b66e8540a14039a84553ee7971.png)

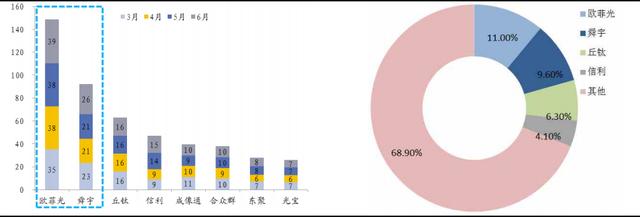

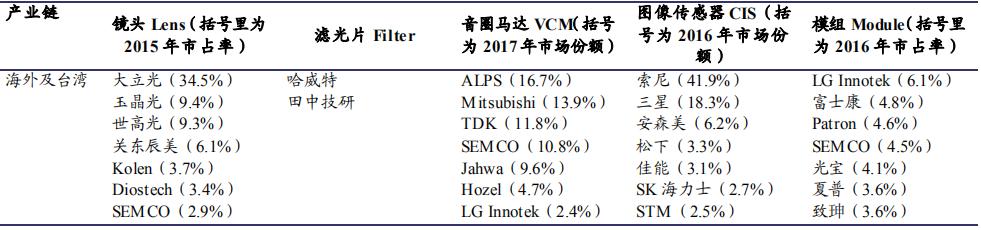

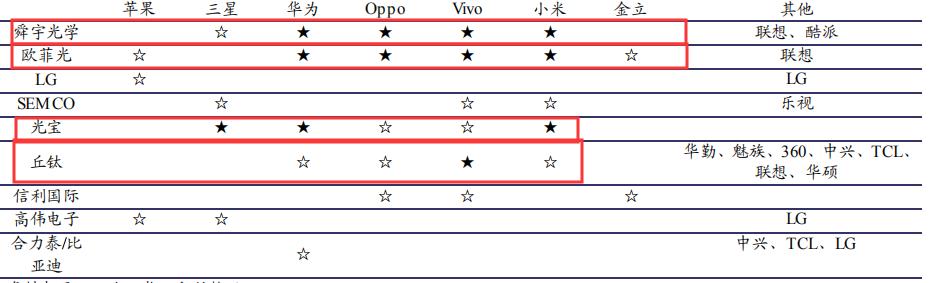

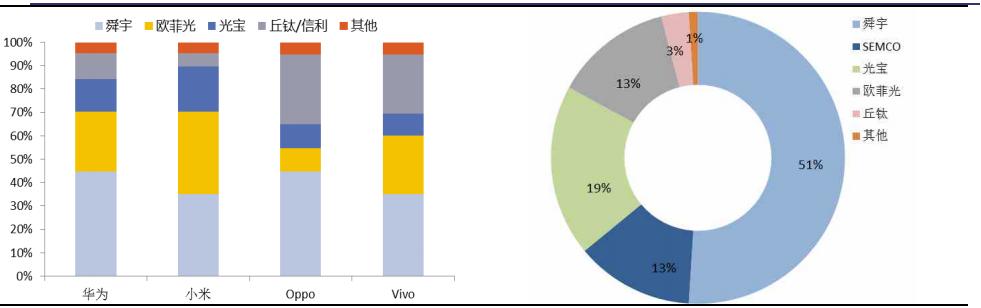

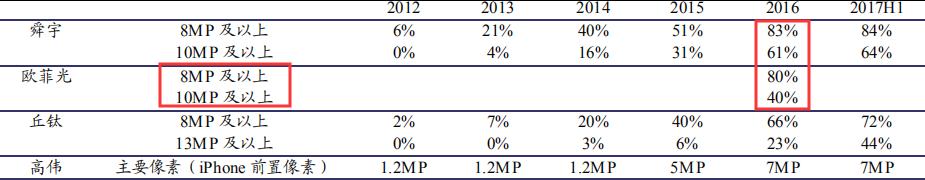

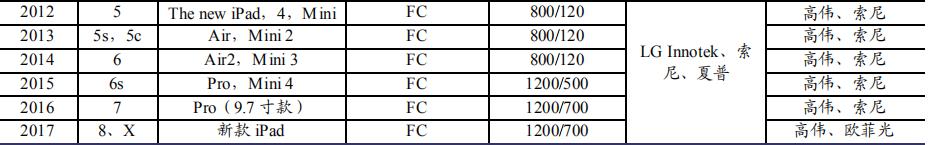

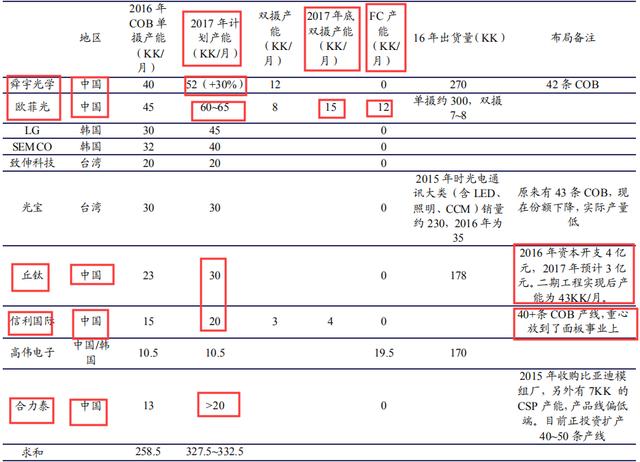

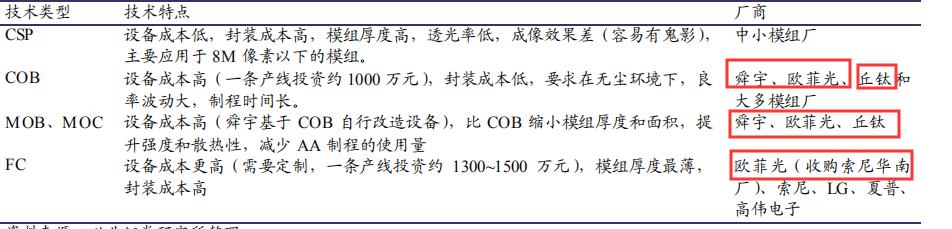

消费电子摄像头主要参与者及市场格局
![566db7c5785e0c4107797a5b023f0390.png](https://img-blog.csdnimg.cn/img_convert/566db7c5785e0c4107797a5b023f0390.png)
![9a95f640fbae52d96a933f8a575c7bba.png](https://img-blog.csdnimg.cn/img_convert/9a95f640fbae52d96a933f8a575c7bba.png)
光学镜头
镜头市场快速增长,汽车领域更值得重视。根据测算,镜头整体市场由 2016 年的273 亿元,成长到2019 年的 474 亿元,复合增长为 20%。
其中手机镜头的市场空间由 2016 年的 200 亿元,成长到 2019 年的 333 亿元,复合增长率为 19%。
汽车领域由 2016 年的 20 亿元,成长到 2019 年的 66 亿元,复合增长率为 49%。

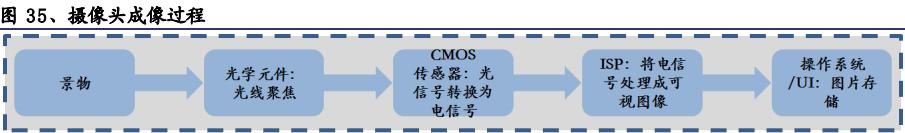

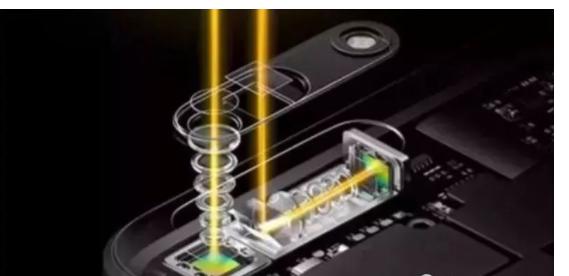

光学镜头的主要作用是利用光的折射和反射原理,搜集被拍摄物体的反射光并将其聚焦于图像传感上。

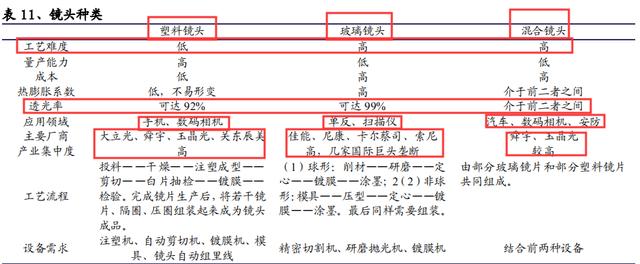

手机摄像头使用的镜头主要有塑胶和玻璃两种材质。
塑胶镜头透光率不如玻璃镜头,但成型更为容易、良率较高、成本较低,通过不同形状的塑胶镜头进行组合,也可以达到非常好的成像效果,所以手机摄像头使用都是塑胶镜头。
![232a47e5b40a53f4fb86a1d44de5982a.png](https://img-blog.csdnimg.cn/img_convert/232a47e5b40a53f4fb86a1d44de5982a.png)
在手机可见光摄像头中,尽管玻璃材料的透光量要好于塑胶镜头,但塑胶易于成型,可以组成各种所需要的组合,对光线的控制也更优,所以塑胶镜头的 MTF 反而会大于玻璃镜头。
基于此,塑胶镜头仍将是未来一段时间内手机可见光镜头的主流,但玻璃镜头或玻塑混合镜头大概率也将会占有一席之地。
设计和制造难度大,经验积累是关键。
光学镜头的难点之一在于设计环节。设计环节需要的是多年的经验积累,以及想象力的发挥,不仅仅是一门工程,更是一门艺术。每一个设计的光学镜头都可以专门申请专利,保护设计师的心血结晶。设计环节直接决定厂商能否生产某一规格的镜头,是进入这个行业的门票。
光线在穿过镜头时,会发生非常复杂的折射过程才能到达图像传感器。这些复杂的折射过程会使图像传感器上的成像与根据高斯光学得到的理论结果产生差距,这就是像差。
光学镜头的难点之二在于制造环节。
在模具、成型、组装等环节,对于生产精度都有非常高的要求,任何一个环节出现差错都会对最后的成像效果产生非常大的影响。
模具环节是塑胶镜头制造的最关键部分。模具的质量直接影响镜片的成型,所以需要非常高精度的模具,不仅需要有经验的设计人员来进行设计,还需要制造人员具有精密加工和检测方面的基础。
镜头组装技术要点十分复杂,对部件加工精度、组装精度具有极高的要求,整体公差一般不超过 3 微米,而大立光等企业甚至达到 2 微米。
光学镜头设计非常复杂,目前已知的像差就有数百种,仍有大量未知的像差不断被发现,需要在设计中被考虑进去。光线的折射和反射路径数不胜数,需要设计师去不断计算和权衡。
透镜的形状、位置、材料可以有无数种组合方式ÿ
