APK构建原理由浅入深

概述

APK构建流程涉及许多将项目转换成 Android 应用软件包 (APK) 的工具和流程。构建流程非常灵活，因此了解它的一些底层工作原理会很有帮助。

APK的详细构建流程稍微有点复杂，本文将分为四步由浅入深带读者深入分析构建流程。

• 第一步：初见构建
• 第二步：再探构建
• 第三步：深入构建
• 第四步：放弃构建

初见构建

首先『初见构建』，这步中我们可以先忽略构建中的细节，先对主流程有个大致了解。

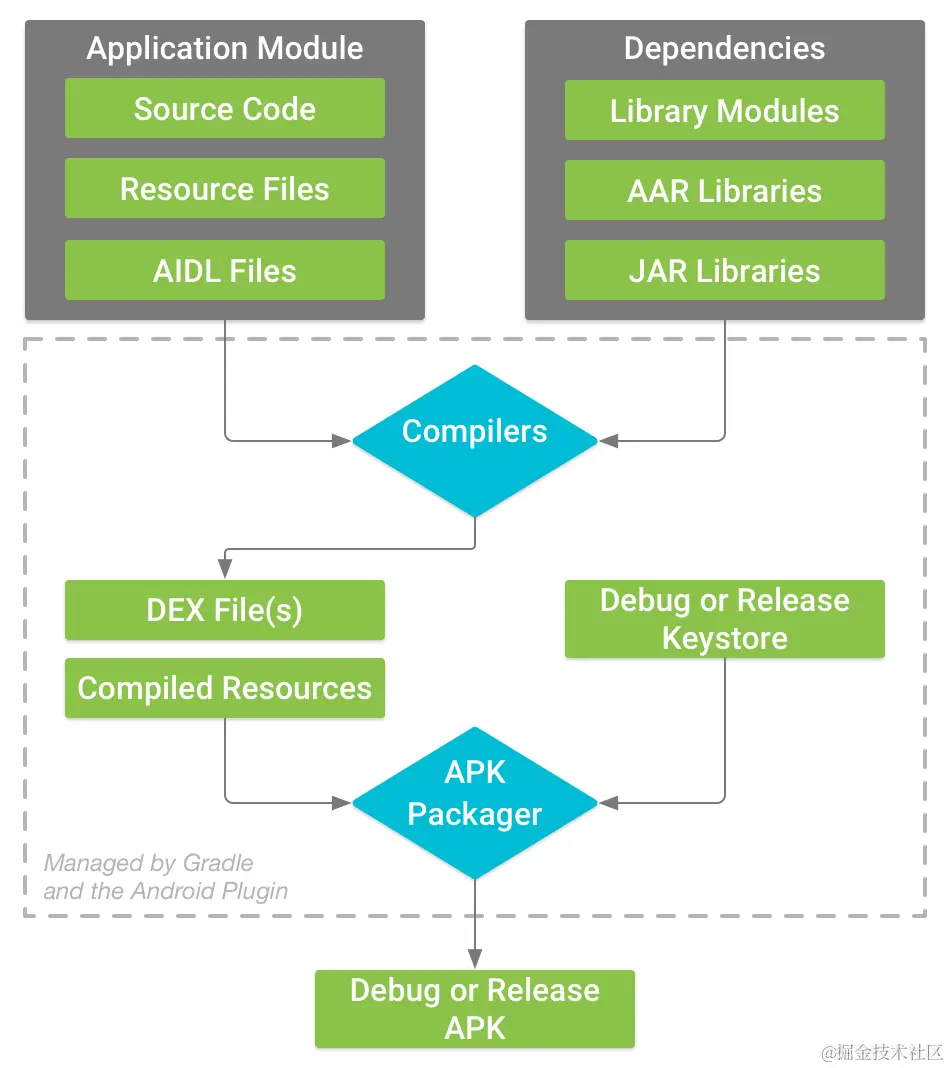

如上图所示（方形:表示文件，菱形:表示操作）：

1、 整个构建分为两个主要操作：编译(Compile)、打包(APK Package)

2、 编译 ：编译器(Compiler)通过编译 源码 、AIDL文件 、资源文件 、依赖包，最终生成Dex文件和编译后的资源文件。

3、打包 ：打包器(APK Packager)利用签名文件(KeyStore)和上一步编译过程中生成的Dex文件、编译后的资源文件打包成最终的APK文件。

再探构建

在上一步「初见构建」中，我们已经对APK打包的流程有了大致了解，接下来再详细一点。

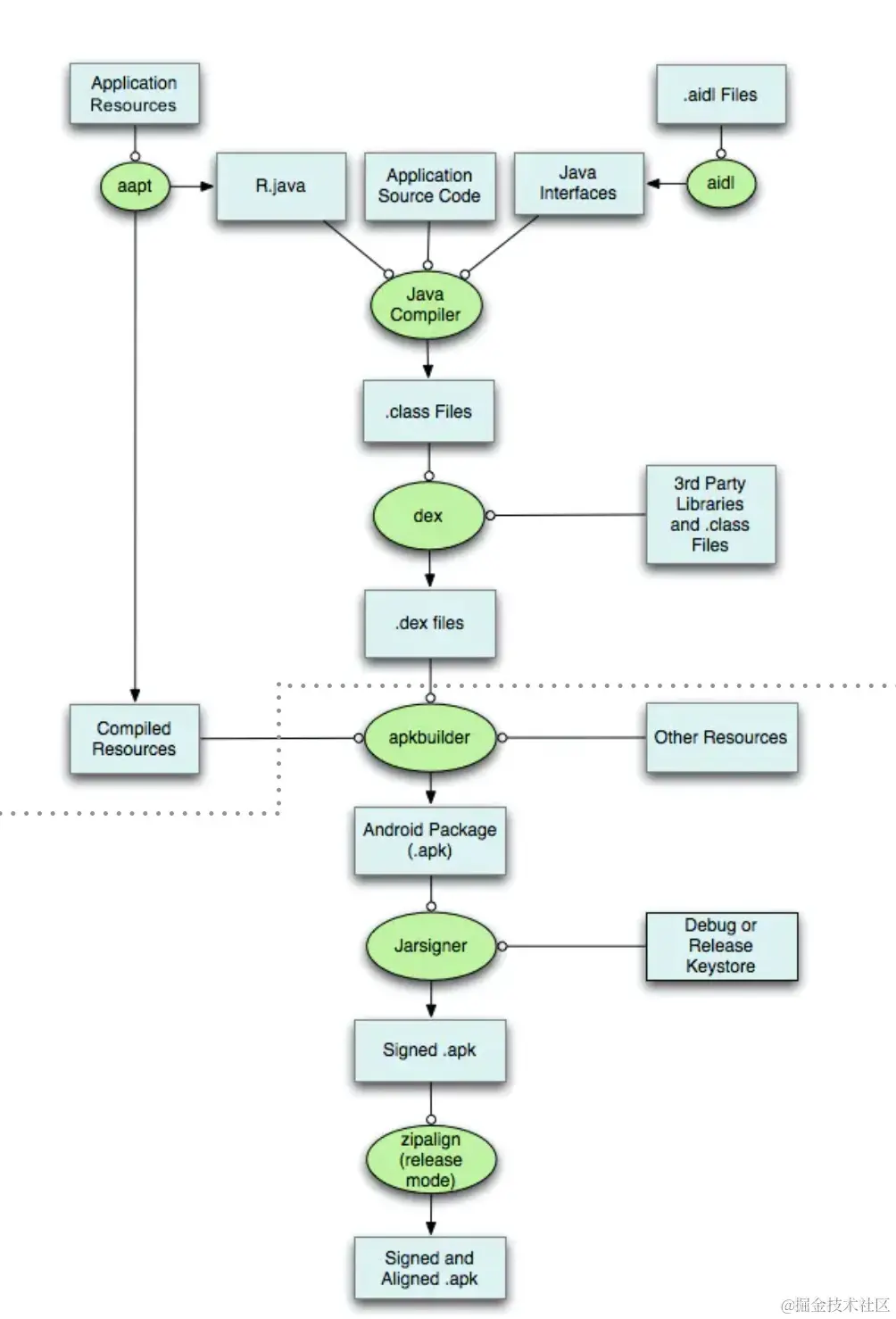

（方形:表示文件，椭圆:表示工具及操作）

上面这张图，显示了更为详细的构建流程。以虚线为界，前半部分描述了 编译流程 ，后半部分则描述了 打包流程。

下面具体分析构建流，分为七步（其中编译1-4、打包5-7）：

    1、使用__aapt__工具，编译res/文件，生成编译后的二进制资源文件（.ap_文件）、R.java文件。(目前新版使用aapt2工具,R.java也替换成了R.jar)

    2、使用__aidl__工具，根据aidl文件生成对应的Java接口文件

    3、使用__Java Compiler__工具，Java Compiler（俗称javac）将R.java、项目中的代码、Aidl接口文件编译成.class文件。

    4、使用__dex__工具，将上一步产生的.class文件和第三方依赖中的.class编译成.dex文件。(目前新版使用d8工具）

    5、使用__apkbuilder__工具，将编译后的资源（.ap_文件）、dex文件及其他资源文件(例如：so文件)，压
