网络篇 EIGRP的默认路由注入-30

目录

一、实验原理

二、实验拓扑

三、实验步骤

四、实验过程

总结

---

实验难度	4
实验复杂度	3





一、实验原理

在一个局域网网络中，主机需要访问外网的话，直接把数据报文交给网关就可以了。所有的内网主机访问外网都依靠网关来实现通信的，但是这个网关必须要有外网的路由才可以进行转发数据报文，那么问题来了。一个公网上有几十万条路由，如果一个路由器把这些路由全部都放入到路由表，那么对路由器来负荷来说绝对不算小了，一些低端的路由器就不用说了，中端的路由器放这么多的路由条目也很有问题，内存的占用，CPU的计算负荷等。为了更好地解决这个问题，我们可以使用注入默认路由的方式以减少路由表的条目，也就是使用一条路由来代替所有的外网路由，可以理解为任意的路由。当然了，出公网必须使用公网的IP地址，私有IP地址不上公网哈！EIGRP的默认路由注入有以下几种方式：

1.配置指向null0的默认路由+路由汇总0.0.0.0

2.使用ip default-network方法配置

3.配置一条指向null0的路由+宣告这个null0接口

4.配置默认路由+重分布

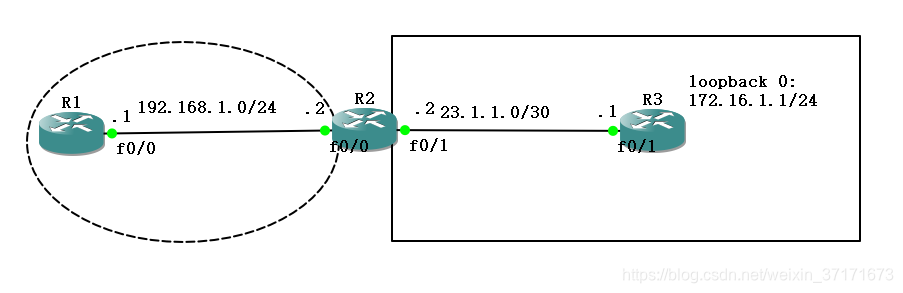

二、实验拓扑

三、实验步骤

1.搭建如图所示的网络拓扑；

2.初始化路由器，配置相应的IP地址，测试直连网络的连通性；

3.在R1与R2之间配置EIGRP路由协议，查看R1与R2之间是否建立了邻接关系；

4.在R3上配置一条默认路由指向R2，R2上配置一条默认路由指向R3；

5.进行注入EIGRP的默认路由：

（1）配置指向null0的默认路由+路由汇总0.0.0.0

（2）使用ip default-network方法配置

（3）配置一条指向null0的路由+宣告这个null0接口

（4）配置默认路由+重分布

四、实验过程

1.搭建如图所示的网络拓扑；

略。

2.初始化路由器，配置相应的IP地址，测试直连网络的连通性；

R1:

R2:

R3:

测试：

3.在R1与R2之间配置EIGRP路由协议，查看R1与R2之间是否建立了邻接关系；

R1:

R2:

查看R1与R2之间是否建立了邻接关系



4.在R3上配置一条默认路由指向R2，R2上配置一条默认路由指向R3；

R3:

R2:

5.进行注入EIGRP的默认路由：

现在R1的路由表上是没有R3的172.16.1.1/24这条路由的，所以R1是无法ping通R3的环回口的。

（1）配置指向null0的默认路由+路由汇总0.0.0.0

在R1上查看路由表，并测试结果：

在R1的路由表中，可以看到存在D*的路由条目，这个表示EIGRP的注入默认路由。有了这条路由，R1就可以访问172.16.1.1这个IP地址了。

（2）使用ip default-network方法配置

首先删除上一个默认路由注入实验配置

R1这里没有了注入的默认路由

现在开始配置注入默认路由

查看R1的路由表，测试效果：

注意：我这里添加了一个环回口，这个环回口不是用于通信的，只是用于生成一条默认路由的。

（3）配置一条指向null0的路由+宣告这个null0接口

删除上一条的注入默认路由配置：

删除完后，记得需要在R1上确认一下：

配置注入默认路由：

查看R1的路由表，测试效果：

（4）配置默认路由+重分布

删除上一条的注入默认路由配置：

如果不能删除掉的话，就删除EIGRP路由进程，重新配置

配置注入默认路由：

查看R1的路由表，测试效果：

代码解析：

R2(config-router)#network 0.0.0.0  //把所有的物理接口都添加入EIGRP路由进程，这个接口可以是空接口（null0）

R2(config-router)#redistribute static  //把静态路由重分布进入EIGRP这个路由进程，这个注入之后的路由就成了EIGRP的传递默认路由

R2(config)#ip default-network 192.168.10.0  //这个是把192.168.10.0这条路由配置成了一条候选的默认网络，这个是需要配置主类网络的，别配置成了子网

R2(config)#ip route 0.0.0.0 0.0.0.0 null0   //配置一条指向空接口null0的默认路由



总结

本章节介绍了EIGRP的默认路由的注入实验，整个实验配置的难度不高，但是有的概念对于一些基础不好的人来说会有点超纲了，这个问题不大，比如重分布这个概念是后面的内容的，但是现在已经提前出现了。我这里建议，有超纲的内容 ，可以标记好，学到后面，有机会了再回来操作这个实验。好了，这个章节就到这里了，我们在下一个章节再见，加油！
