网络篇 EIGRP的负载均衡与修改hello/hold时间-32

本文链接：https://blog.csdn.net/weixin_37171673/article/details/110957864

实验难度	3
实验复杂度	3

一、实验原理

当去往同一个目标同时存在多条路径时，EIGRP协议会出现一种负载均衡的局面，因为当前路由器经过每条路径的度量值都相等。在负载均衡这点上，EIGRP与RIP协议有点不一样，EIGRP除了有等价负载均衡外，还有一种非等价负载均衡。EIGRP的等价负载均衡，可以人为操控的，这个可以通过手工修改路由器的接口带宽与延迟来实现。那么，若我不想能修改任何的参数，可是又希望实现负载均衡呢？这个可以使用EIGRP的非等价负载均衡技术来实现，实现这个局面，需要满足一个条件，那就是：FD（备份）<FD（min）*variance，这个FD（min）就是最优路由的FD，而FD(备份)就是需要把这条路径设为负载路径的路由器FD。EIGRP的Hello时间与Hold时间是可以修改的，在快速以太网链路，Hello时间间隔为5S，而Hold时间间隔为15S。如果是在低速链路中，它的Hello时间间隔为60S发送一次，Hold时间间隔为180S。尽管这两个定时器可以修改，但是个人建议修改的Hold时间间隔仍然为Hello时间间隔的3倍。

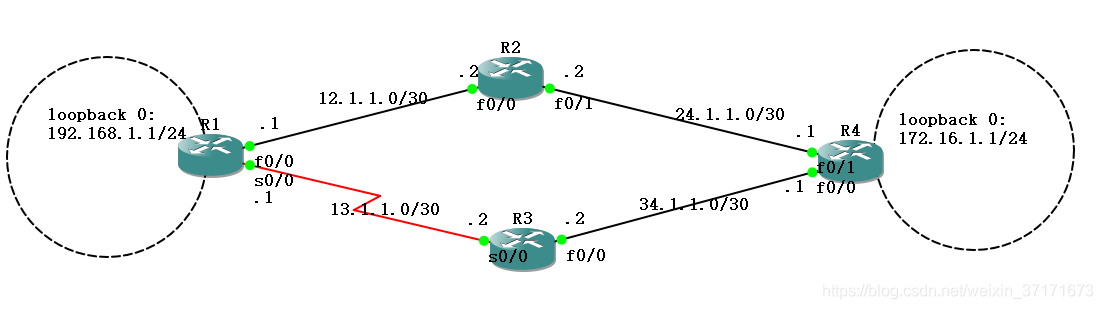

二、实验拓扑

三、实验步骤

1.搭建如图所示的网络拓扑；

2.初始化路由器，配置相应的IP地址，测试直连网络的连通性；

3.配置EIGRP路由协议，使得整个网络都可以相互通信；

4.实现R1到172.16.1.0/24这个网络的流量非等价负载均衡，也就是说R1既可以走R2，也可以走R3到达172.16.1.0/24这个网络；

5.实现R1到172.16.1.0/24这个网络的流量等价负载均衡，也就是说R1既可以走R2，也可以走R3到达172.16.1.0/24这个网络，这个使用修改带宽与延迟的方法来实现；

6.修改R1与R2之间链路的Hello时间为10S，Hold时间为30S。

四、实验过程

1.搭建如图所示的网络拓扑；

略。

2.初始化路由器，配置相应的IP地址，测试直连网络的连通性；

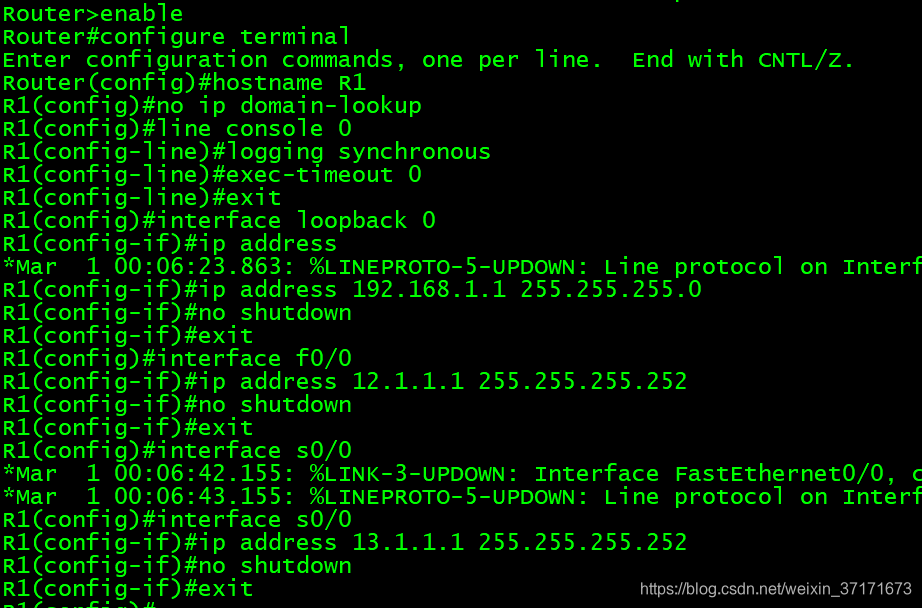

R1:

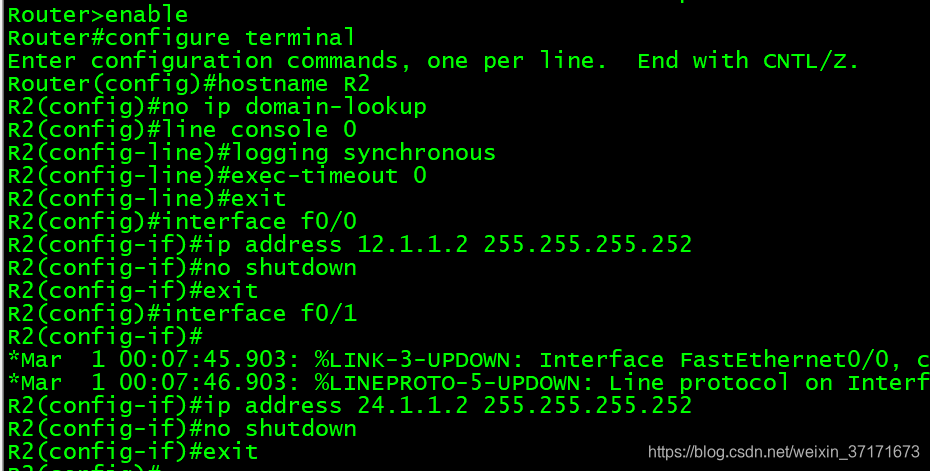

R2:

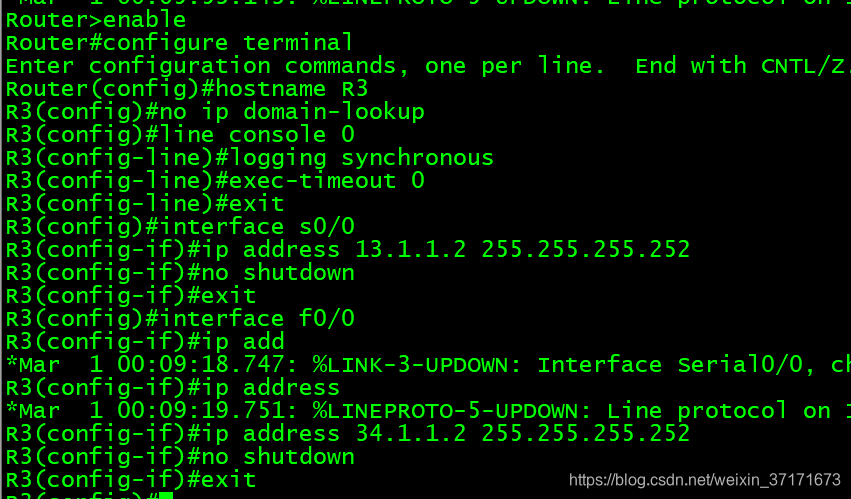

R3:

R4:

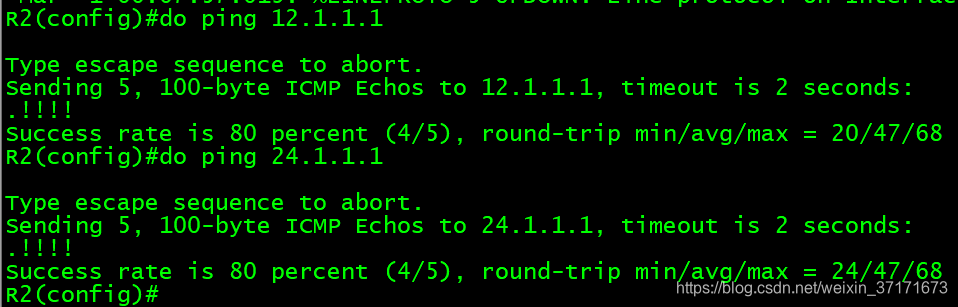

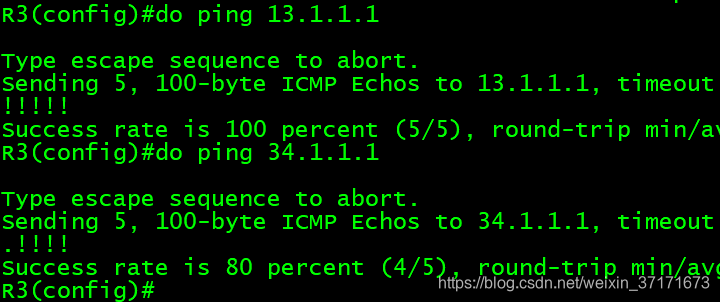

测试：

这里测试直连网络是可以互通的。

3.配置EIGRP路由协议，使得整个网络都可以相互通信；

（1）配置EIGRP路由协议

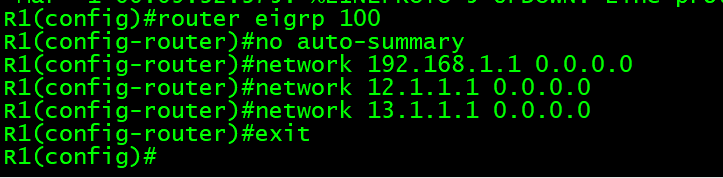

R1:

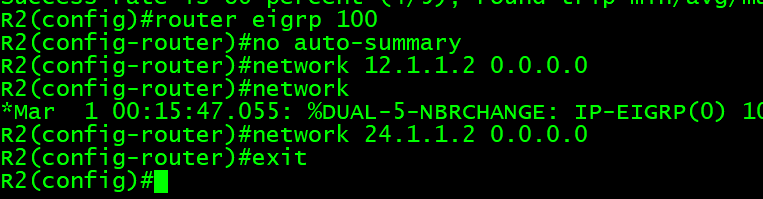

R2:

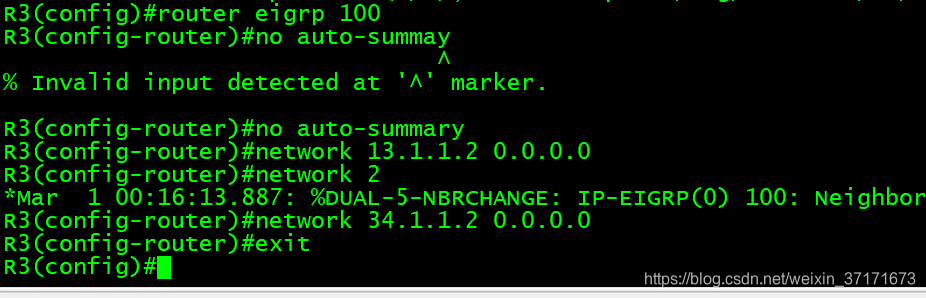

R3:

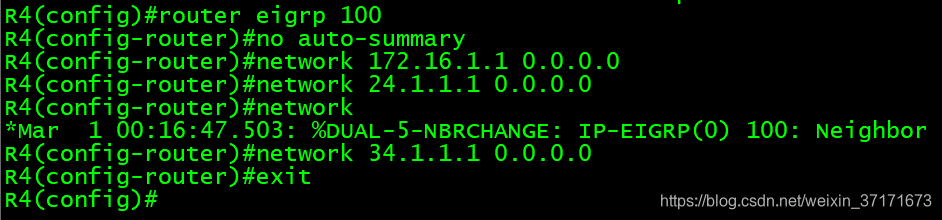

R4:

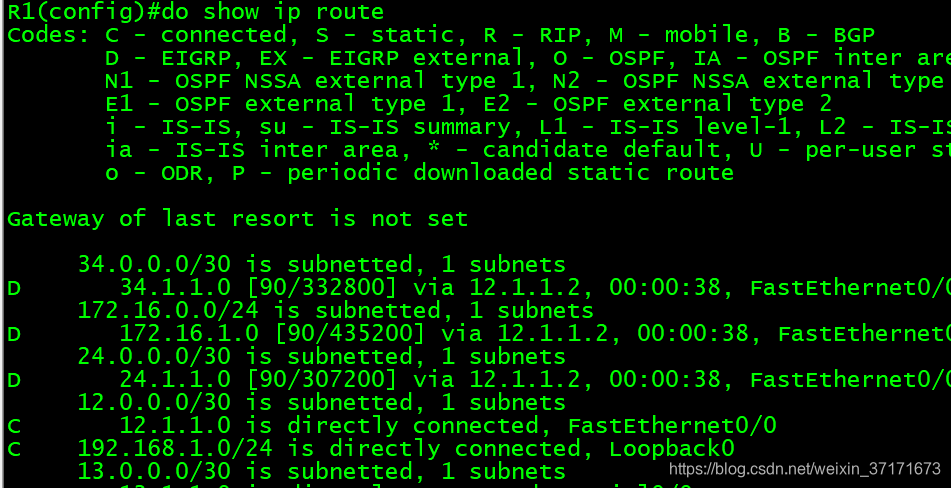

（2）查看各个路由器的路由表：

R1:

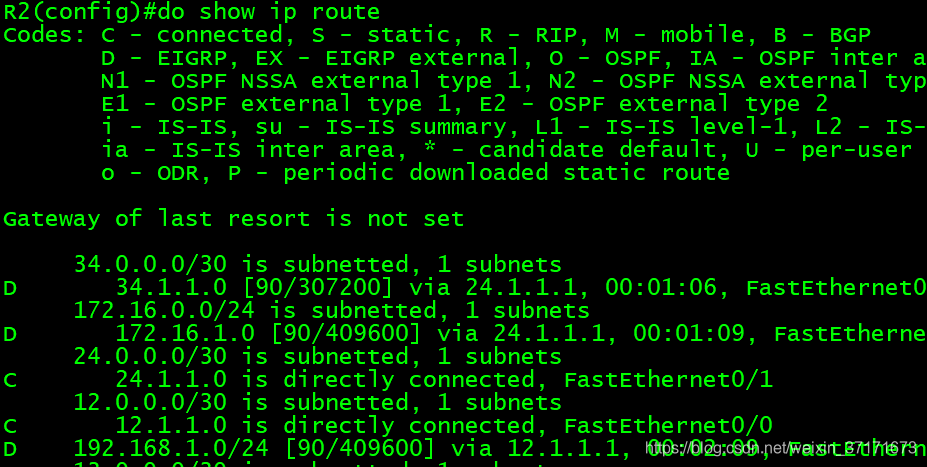

R2:

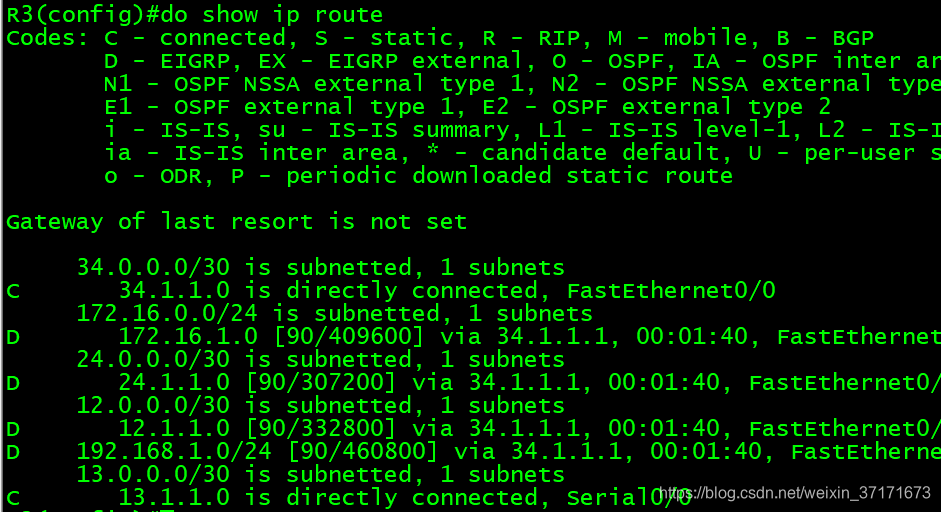

R3:

R3:

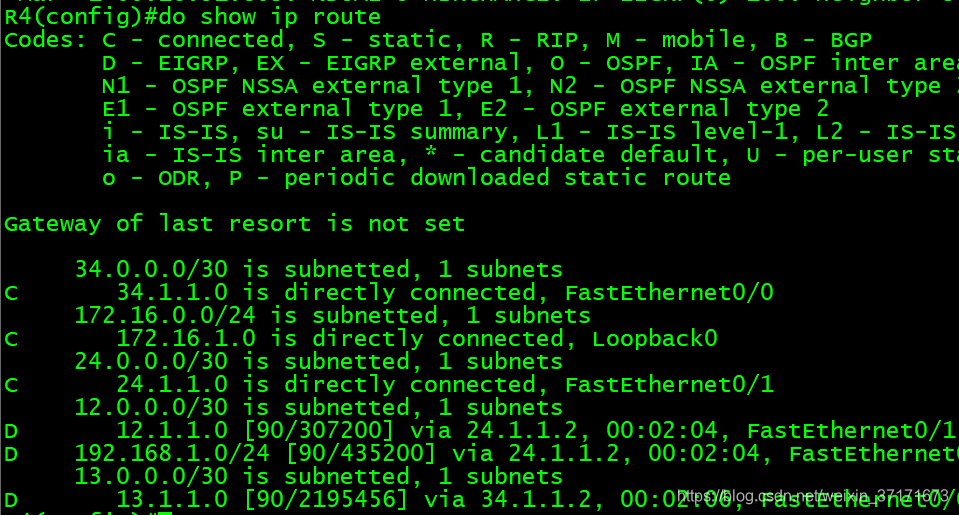

R4:

4.实现R1到172.16.1.0/24这个网络的流量非等价负载均衡，也就是说R1既可以走R2，也可以走R3到达172.16.1.0/24这个网络；

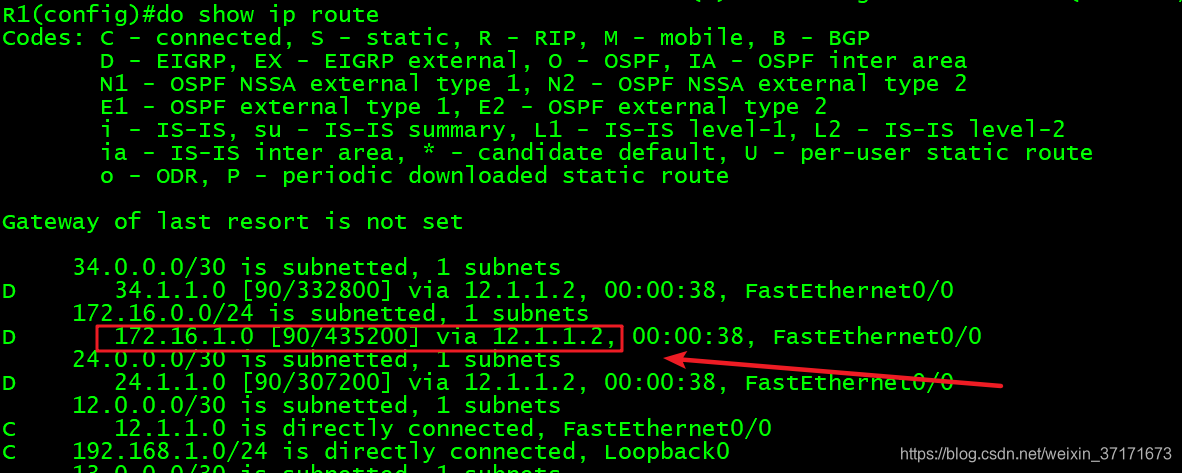

在R1的路由表中，可以看到前往172.16.1.0、24的路由条目的路径是往R2方向走的。

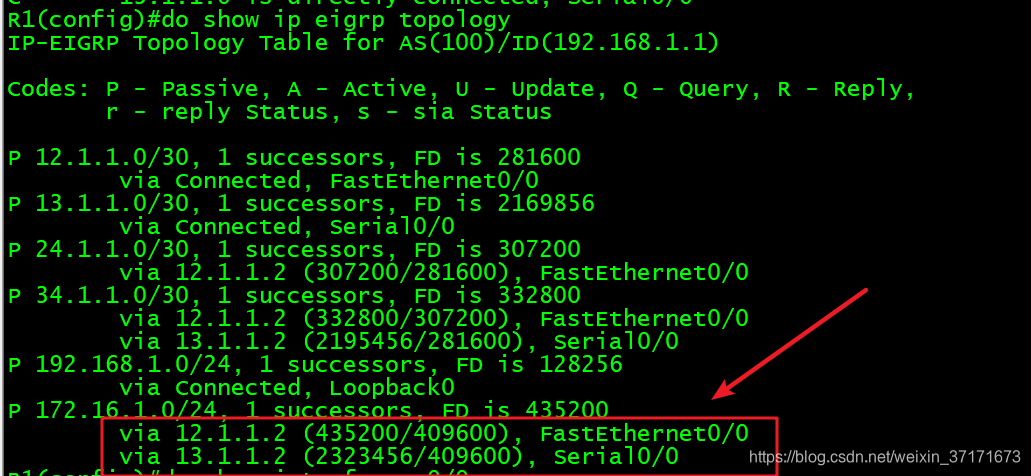

（1）查看R1的拓扑表

这里我们可以看到，去往172.16.1.0/24的路由实际上有两条的，只不过经由R2方向的那条路由是最优的，所以它被选择入路由表，往R3方向的那条路由则作为了一条隐藏路由了。

（2）设置EIGRP路由协议的负载均衡的因子，实现R1到172.16.1.0/24这个网络的流量负载均衡，也就是说R1既可以走R2，也可以走R3到达172.16.1.0/24这个网络

这里把往R3的方向路径也作为一条负载的路径需要满足一条条件，那就是：FD（备份）<FD（min）*variance，这个FD（min）就是最优路由的FD，而FD(备份)就是需要把这条路径设为负载路径的FD。代入公式，2323456 < 435200 * variance，其中variance为整数，所以它为6就可以了。

R1(config-router)#variance 6

（3）查看R1的路由器：

在R1的路由表上，我们可以看到R1到172.16.1.0/24的路由已经实现了负载均衡，但是它们的的FD是不一样的，这个是实现了EIGRP的非等价负载均衡。

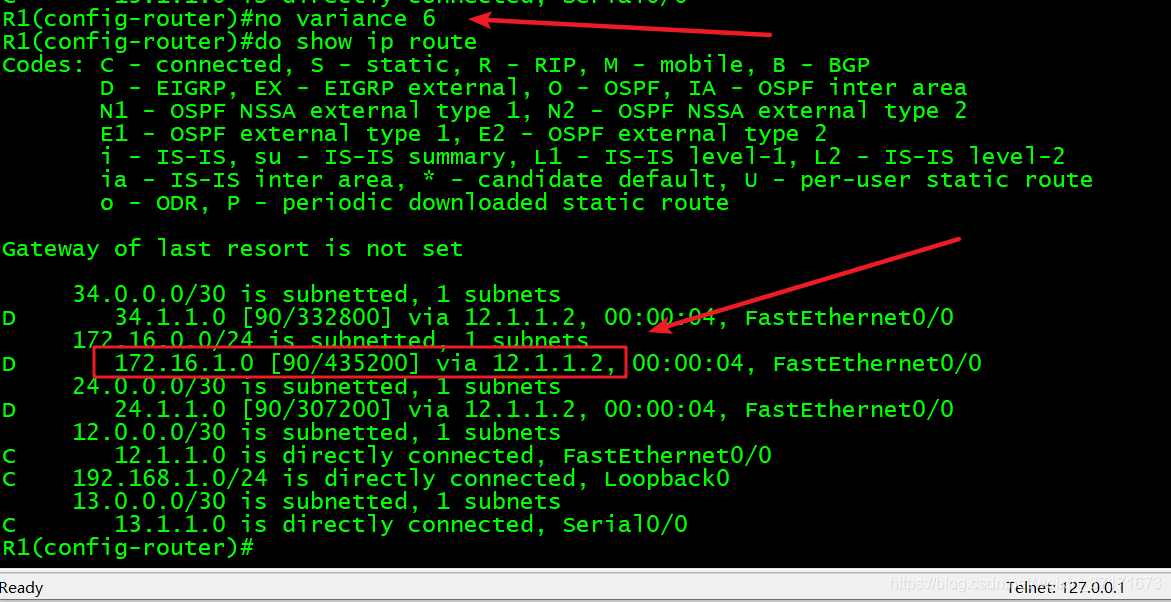

（1）删除非等价负载因子

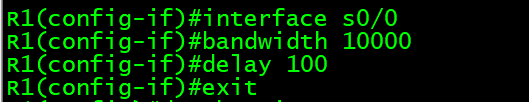

（2）在R1连接R3的物理接口上，设置带宽为10000Kbit/S，延迟为1000；

注意：这里的迟延单位为10us，所以100就是1000了

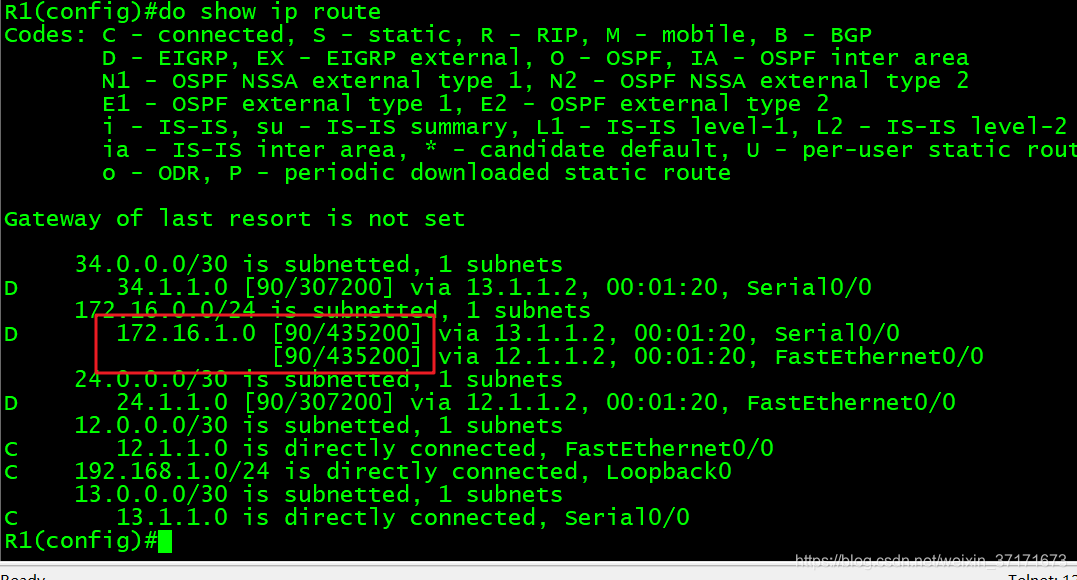

（3）在R1上查看路由表

这时就可以实现了EIGRP的等价负载均衡，现在他们的度量值是一样的。

6.修改R1与R2之间链路的Hello时间为10S，Hold时间为30S。

R1:

R1(config)#interface f0/0

R1(config-if)#ip hello-interval eigrp 100 10
R1(config-if)#ip hold-time eigrp 100 30

R2:

R2(config)#interface f0/0
R2(config-if)#ip hello-interval eigrp 100 10
R2(config-if)#ip hold-time eigrp 100 30

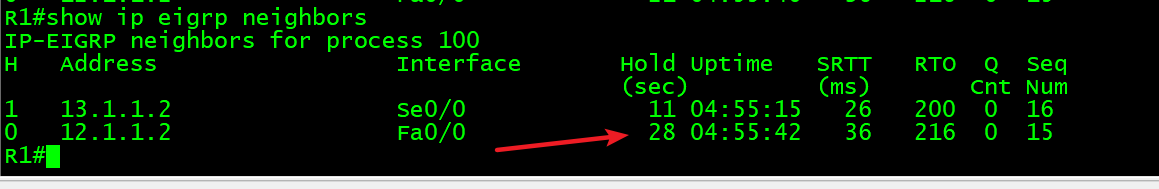

在R1上查看

这里可以看到hold的倒数时间，往R2方向走的路径，它的hold时间不会低于20S，最高可以看到29S，这里是倒数的，所以看不到30S。

代码解析：

R1(config-router)#variance 6 //设置EIGRP的负载因子为6，这个因为需要满足的条件为：FD（备份）<FD（min）*variance

R1(config-if)#bandwidth 10000 //在接口上修改带宽，这个带宽的单位为Kbit/S，所以10000
R1(config-if)#delay 100 //修改接口的延迟为1000us，这里的单位为10us，所以100就是1000us了

R1(config-if)#ip hello-interval eigrp 100 10 //在接口下配置EIGRP的hello间隔时间为10s
R1(config-if)#ip hold-time eigrp 100 30 //在接口下配置EIGRP的hold时间为30s
