华为网络篇 华为设备的基本入门操作-02

目录



一、实验拓扑

二、实验步骤

三、实验过程

---

实验难度	1
实验复杂度	1

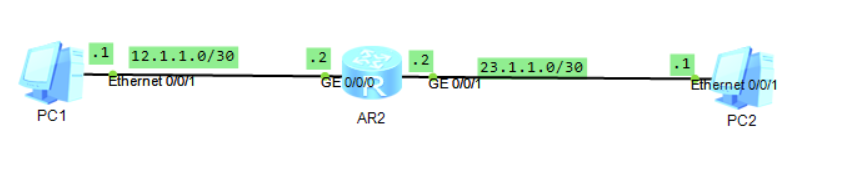

一、实验拓扑

二、实验步骤

1.使用eNSP来搭建如图网络拓扑；

2.配置路由器的名字为R1，配置路由器与PC机相应的IP地址，测试直连网络的连通性；

3.查看路由器的路由表、MAC表、接口摘要信息表；

4.PC1与PC2之间可以相互通信。

三、实验过程

1.使用eNSP来搭建如图网络拓扑；

略。

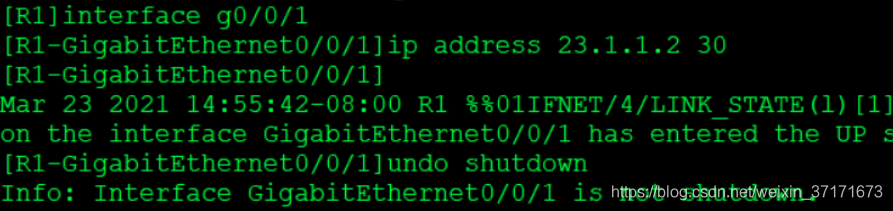

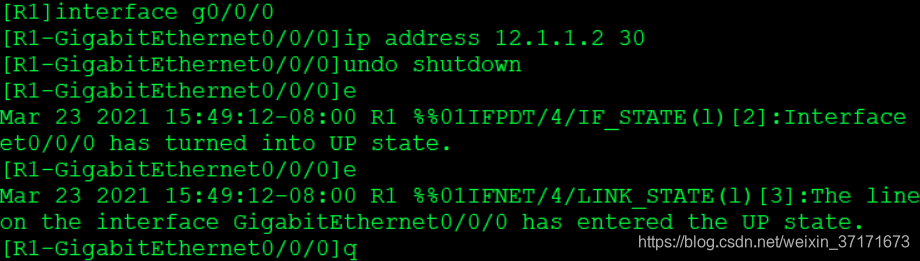

2.配置路由器的名字为R1，配置路由器与PC机相应的IP地址，测试直连网络的连通性；

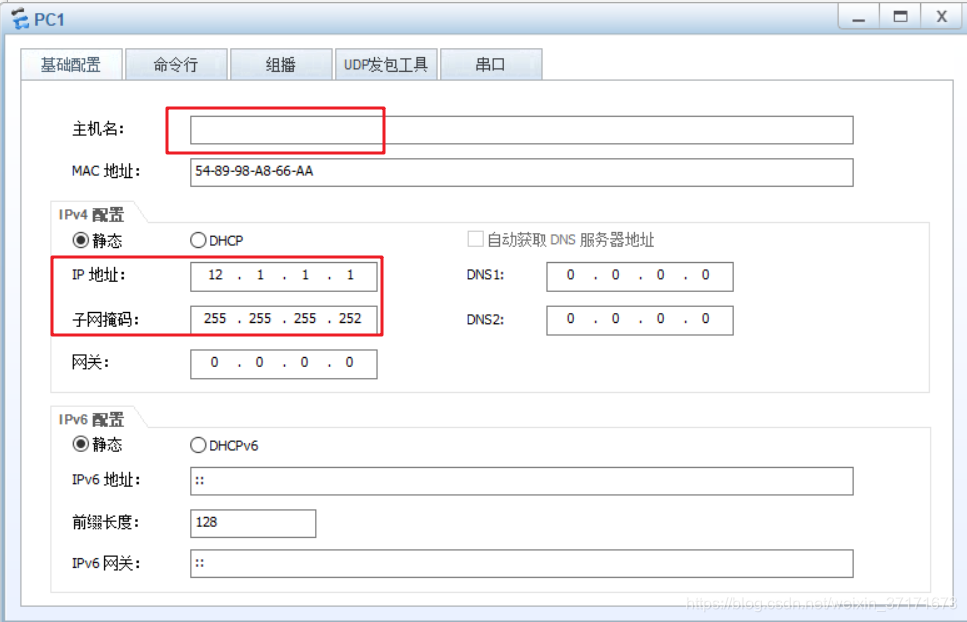

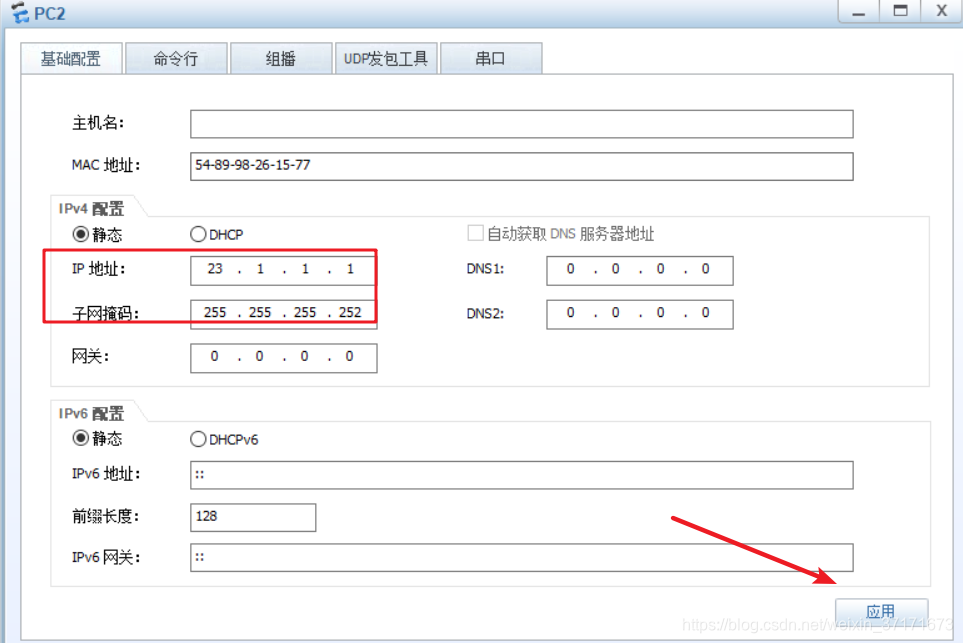

双击PC机，配置主机名，这里首台PC的名字默认是PC1，次台为PC2，以此类推。这里我们静态配置PC机的IP地址与子网掩码。

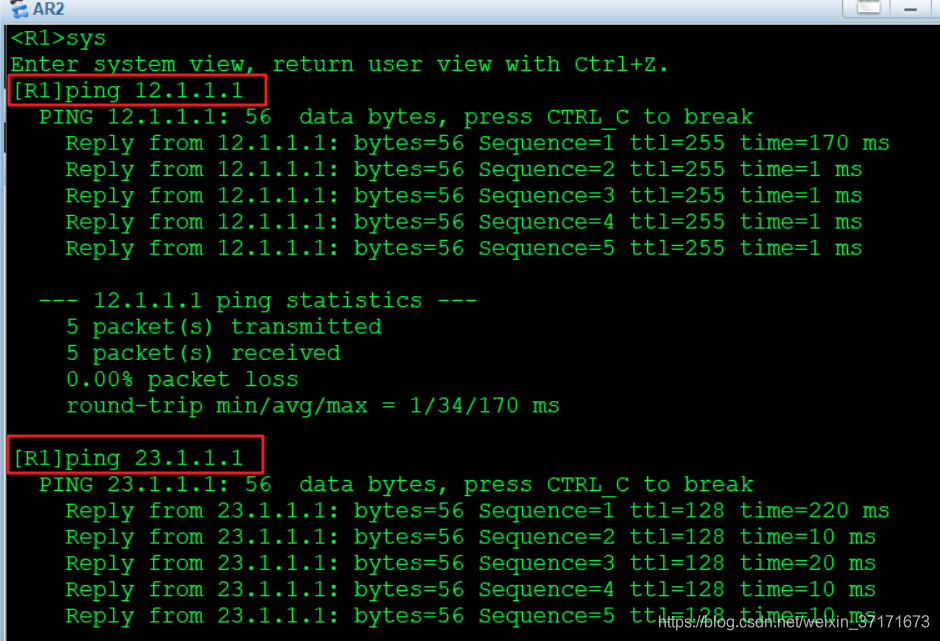

测试直连网络的连通性：

3.查看路由器的路由表、MAC表、接口摘要信息表；

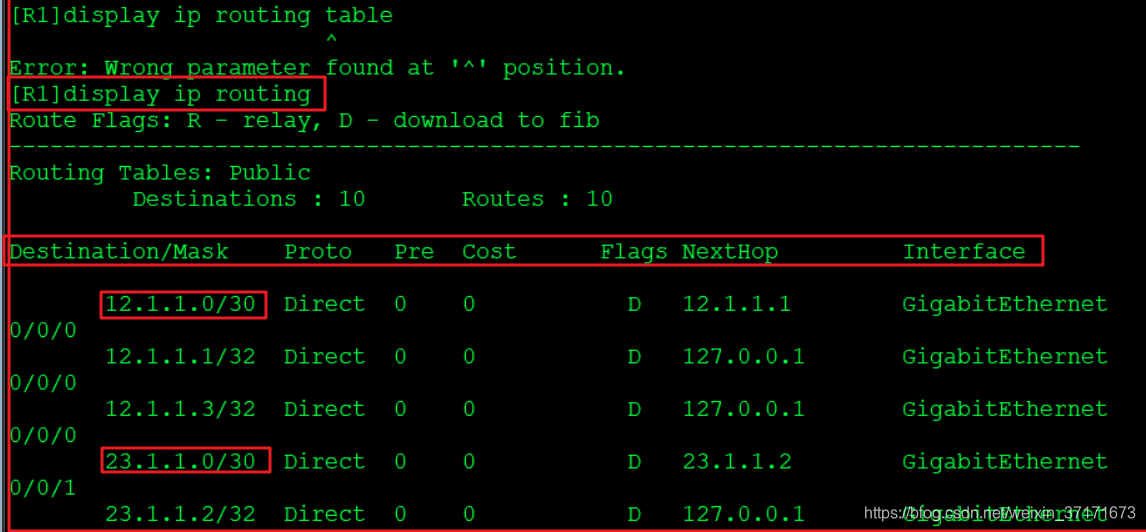

（1）查看路由器的路由表

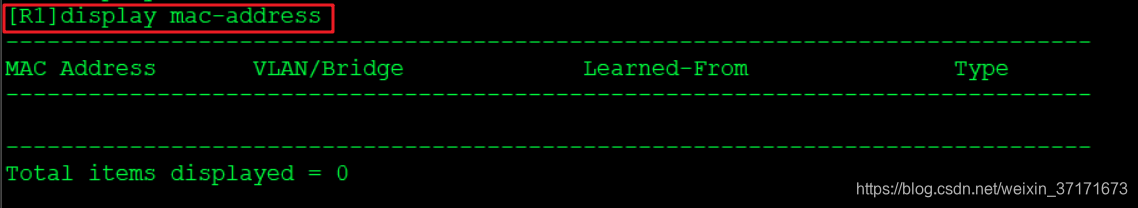

（2）查看路由器的MAC表

（3）查看接口摘要信息表

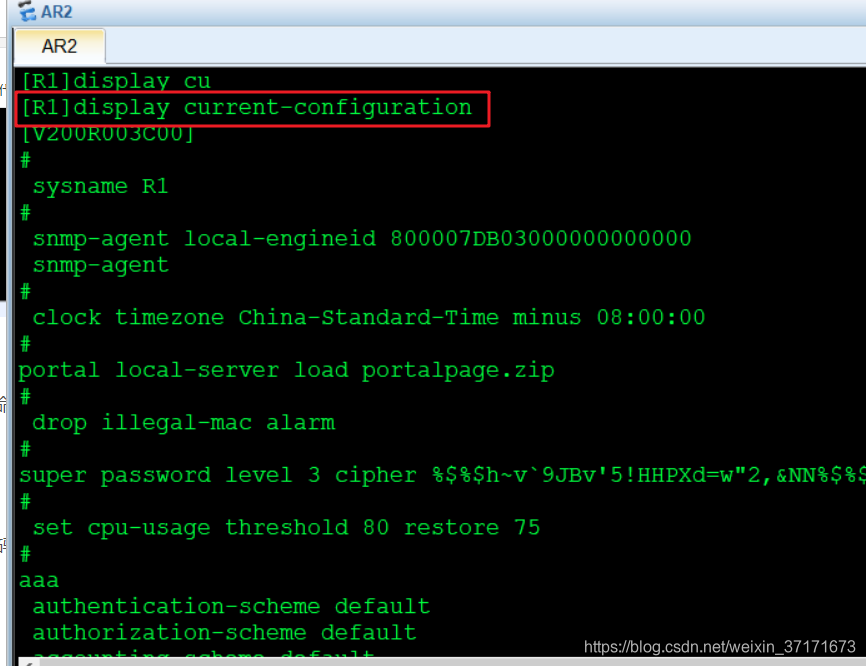

（4）查看当前的配置信息

4.PC1与PC2之间可以相互通信。

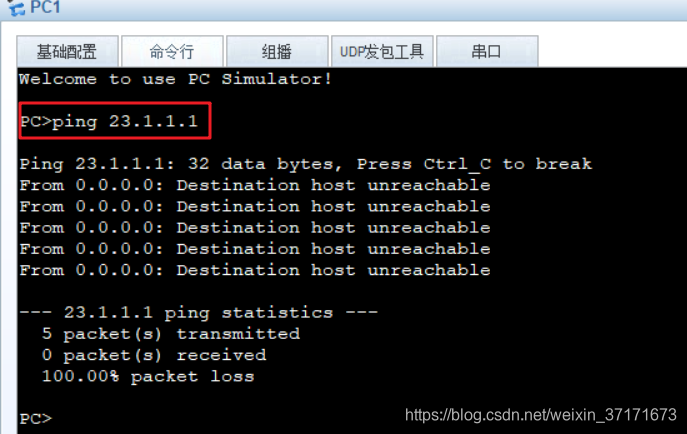

我们在PC1机ping PC2的时候发现是无法通信的，这是因为PC机的默认网关没有配置，PC默认是无法与不同网络通信的，必须借助默认网关才可以。

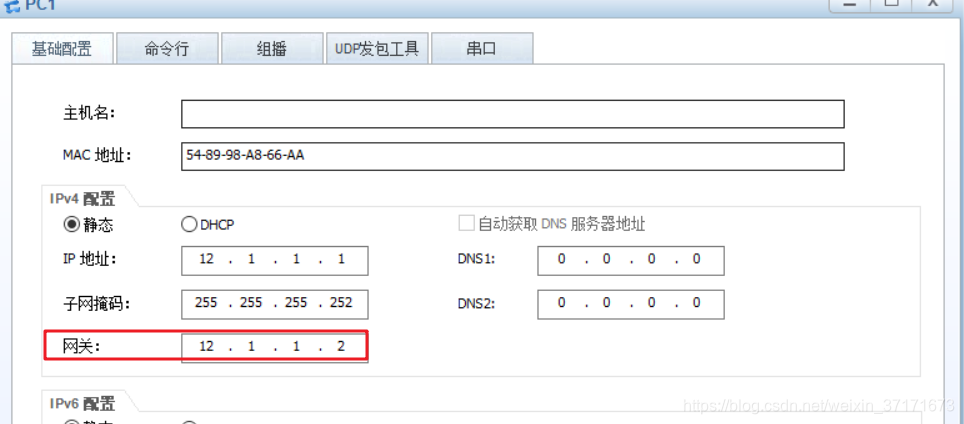

配置默认网关

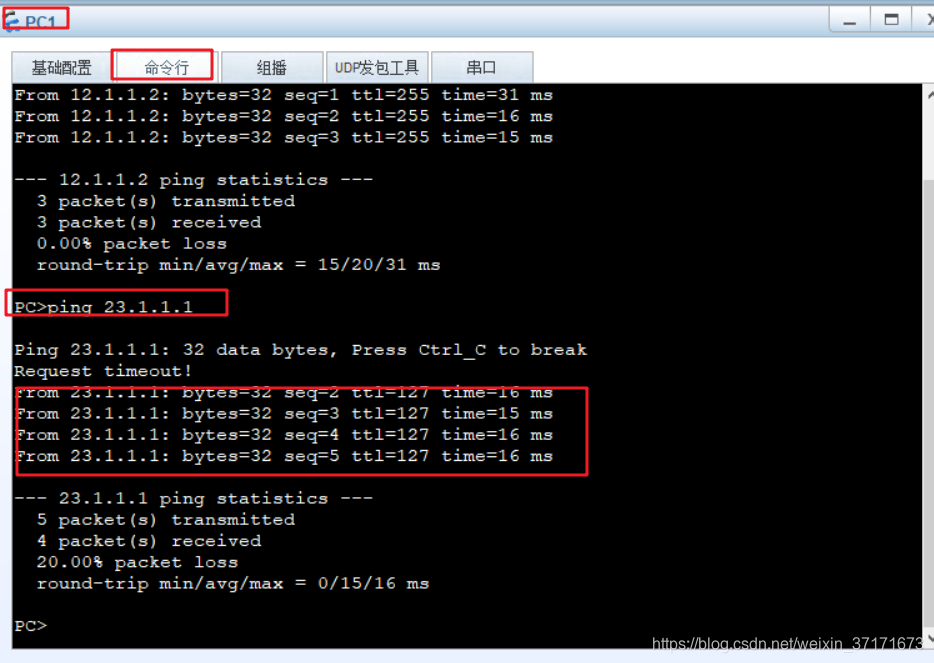

测试：

在PC1的命令行下是可以与PC2通信的。

代码解析：

<Huawei>system-view   //进入系统视图模式，刚开机的设备打开的界面为用户视图，使用命令system-view进入系统视图

[Huawei]sysname R1   //命名设备为R1

[R1]interface g0/0/0    //进入g0/0/0接口视图（模式）

[R1-GigabitEthernet0/0/0]ip address 12.1.1.1 30    //配置接口的IP地址为12.1.1.1，子网掩码为30位，华为设备也可以使用255.255.255.252这种方式配置子网掩码

[R1-GigabitEthernet0/0/0]undo shutdown    //激活物理接口

[R1-GigabitEthernet0/0/0]quit        //退出当前模式

[R1]display current-configuration    //查看当前的配置信息

注意：

1.华为路由器的用户视图与系统视图，一般地，配置命令都是使用系统视图来配置的，视图的概念与思科路由器模式是一样的；

2.默认情况下，PC是无法跨越网段通信的，想要跨越网段通信就必须借助默认网关；
