STM32驱动友达1.2寸圆形显示器（一）

友达1.2寸圆形显示器，使用SPI或MIPI驱动.........啊！有好大个坑！

1.2寸的AMOLED，看到这个OLED，好高大上，结果是MIPI+SPI驱动，第一反应是要两种协议同时用，MIPI在STM32上好难实现，就想用SPI，看完整个手册，也没有找到初始化demo或者说也没有驱动芯片手册，这个显示驱动芯片就是我认为的巨坑：AUO W0222 ASIC，找遍某娘，问遍某服，都没听过，找了大半年，总感觉浪费了我三块屏，150大洋啊。

经过不懈努力，加上我能编会说（pian），最终在半年后的今天（2020年5月1号），发现了，这个显示器使用的驱动芯片型号“应该可能是”RM67162

所以必须要试一下！！！！！

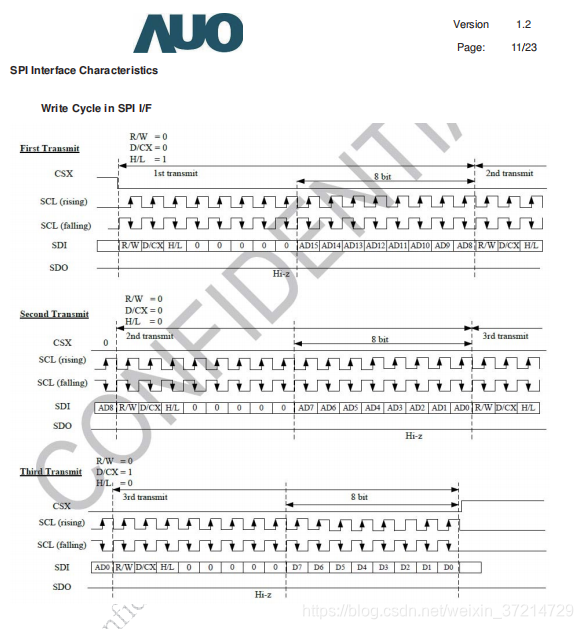

根据手册上的SPI驱动方式，请看下图，写了一个驱动文件，还用了他给我的初始化demo"片段"，结果没成功在使劲想不通，有不断修改SPI的驱动时，终于，我还是放弃了一下驱动成功，转而先确认我的资料是否有误。就是有坑好多坑。

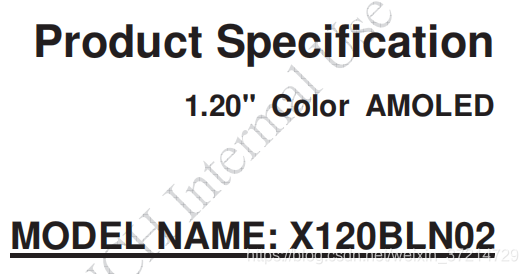

第一个坑：我自己丢失了原本的资料，从屏幕上无法确认这个屏的真实型号，在网上搜罗了一堆型号，最相近的就是X20BLN01和X120BLN02以及一个H120BLN01。长得都差不多，驱动IC都是AUO W022 ASIC。

第二个坑：就是这个驱动时序了，STM32基本没有MIPI，所以在我使用SPI一下驱动不成功时，就搁置了大半年，然而如今却发现手册上的SPI不适合这个屏！！！

第三个坑：驱动IC：AUO W022???从上文就知道，现在大概确认驱动型号时RM67162了，所以终于可以找到驱动IC的手册了，注意这里找到的时驱动IC的手册，不是屏幕的手册，这个驱动手册里包含了寄存器等深层的资料。有他才真的找到了驱动时序。

下面来说一下如何正确从0开始，使用正确的资料，确定这些坑。

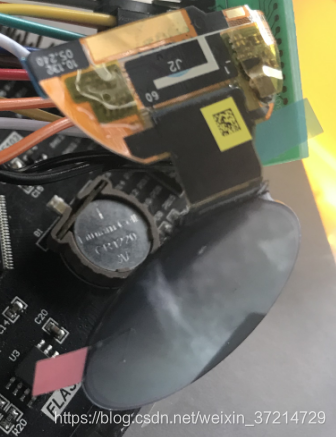

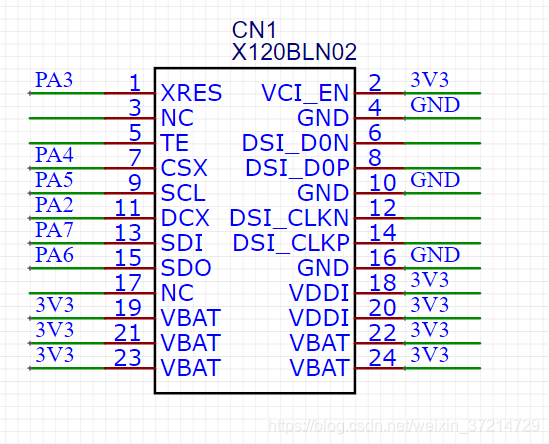

首先：要确定屏幕手册，浏览了多个手册，FPC排线都时24Pins，当然引脚名时不一样的，所以我就用火眼金睛（睁的比牛眼睛还大）仔细的看实际屏幕的引脚，对比手册上的可能排序，尤其时电源和GND，发现这个屏时X120BLN02的，这样才能确认如何接线。我使用如下硬件电路：还有一点这个屏FPC排线上自带电源处理器，所以无需担心AMOLED的驱动电源问题。

 硬件接线可以不看驱动IC，但要写软件，就离不开驱动IC的手册了。这个可是排坑最多的。一般而言，肯定是用屏幕手册上的时序，对应找驱动IC上的驱动时序，然后用这个时序驱动。但毕竟是排坑：这个屏幕手册上的时序不一定对。

软件上使用keil_v5加STM32F10x，我使用的是103VET6。如前面所说，直接驱动，屏幕没有反应，那就需要先确认硬件和时序，硬件确认了如何确认时序呢，不能使用直接驱动，结合以往经验，先读取驱动IC的ID，读出来就表示时序没有问题。

按照屏幕手册，读取了一个星期，一直是输出0xFF 0xFF 0xFF，使用逻辑器发现时序是有的。在不断修改硬件和软件时，发现驱动IC手册上还有好几种SPI时序，然后就一一测试，终于找到了正确的时序：

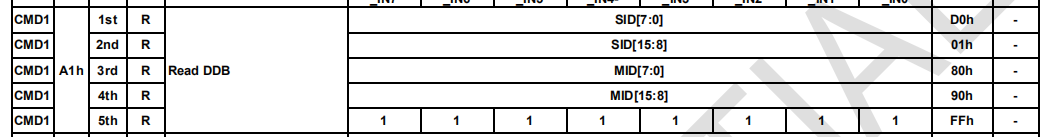

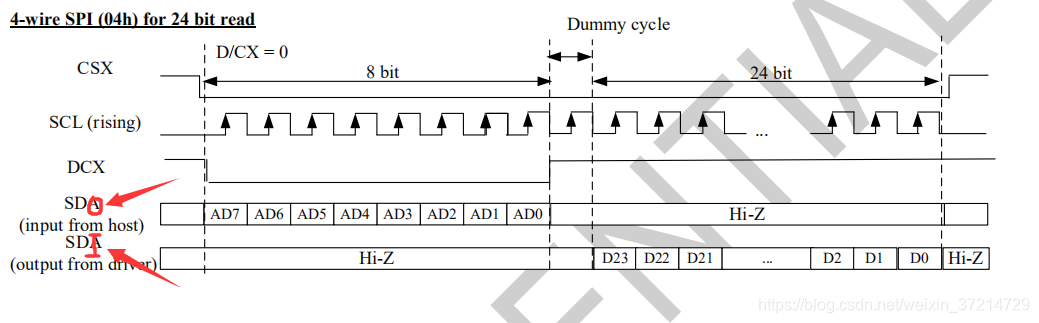

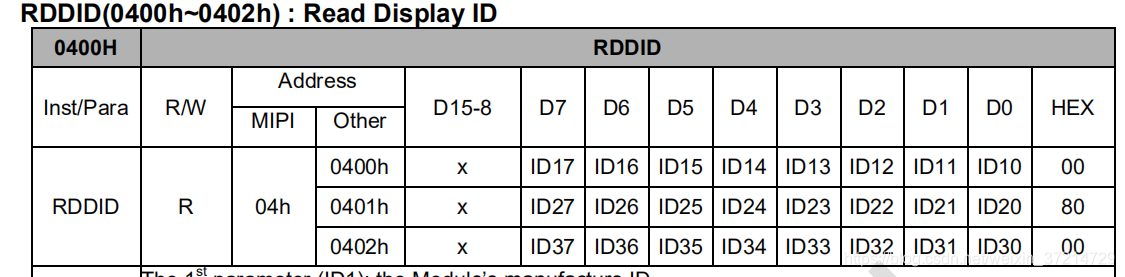

注意看这个时序图，是四线SPI加命令数据线，，，而屏幕手册上命令数据线（DCX）根本没用。还有时序图在DCX上拉以后会多出一个空时钟，如果没有这个空时钟，ID会是：80 81 05，否则是01 02 A0。这里居然有一个坑：我也不知道这个ID哪个对，手册上两个都不是：看下面00 80 00，什么鬼

 为了确认这个空时钟到底有没有用，我又找了一个多数据的寄存器去读，读出的结果：没有哪个空时钟时90 88 8B 8B 7F有了空时钟时21 11 17 16 FF ，从这个最后一个字节看，基本可以确认了，时必须要这个空时钟的。所以屏幕的ID是01 02 A0，但也不是手册上的00 80 00，是不是坑！！！

 现在确认了时序，可以读取ID了，就继续配置其他寄存器，但没有准确的初始化demo片段，所以也是举步维艰。

以下就是正确的软件了：SPI时序和普通的SPI没有太大区别，唯一就是时钟可以很快，快到200ns
uint8_t SPI_ReadWriteByte(uint8_t TxData)
{
    uint8_t cnt;
    uint8_t RxData=0;

    for(cnt=0; cnt <8; cnt++)
    {
        SPI_SCL_RESET();                            //时钟 - 低

        RxData <<= 1;
        if(SPI_MISO_READ())                    //读取数据
        {
            RxData |= 0x01;
        }
        if(TxData & 0x80)                    //发送数据
        {
            SPI_MOSI_SET();
        }
        else
        {
            SPI_MOSI_RESET();
        }
        spi_delay_ns(1);
        SPI_SCL_SET();
        spi_delay_ns(1);
        TxData <<= 1;
    }
    return RxData;
}

屏幕的驱动代码：（读取到正确的id）

//写命令
void lcd_write_cmd(uint8_t cmd)
{
    SPI_CS_RESET();
    delay_us(1);
  LCD_DCX_RESET();
    SPI_ReadWriteByte(cmd);//1st
    LCD_DCX_SET();
    delay_us(1);
    SPI_CS_SET();
}

//写数据
void lcd_write_cmd_data(uint8_t cmd, uint8_t *data, uint8_t len)
{
    uint8_t cnt;

    SPI_CS_RESET();
    delay_us(1);
  LCD_DCX_RESET();
    SPI_ReadWriteByte(cmd);//1st
    LCD_DCX_SET();
    for(cnt=0;cnt<len;cnt++)
        SPI_ReadWriteByte(data[cnt]);//2st
    delay_us(1);
    SPI_CS_SET();
}

//读数据
void lcd_read_cmd_data(uint16_t cmd, uint8_t *data, uint8_t len)
{
    uint8_t cnt;

    SPI_CS_RESET();
    delay_us(1);
    LCD_DCX_RESET();
    SPI_ReadWriteByte(cmd);//1st
    LCD_DCX_SET();//2st
    if(len>1)
    {
        SPI_SCL_RESET();
        SPI_SCL_SET();
        for(cnt=0;cnt<len;cnt++)
            data[cnt]=SPI_ReadWriteByte(0xFF);//2st
    }
    else
    {
        *data = SPI_ReadWriteByte(0xFF);//2st
    }
    delay_us(1);
    SPI_CS_SET();
}

void lcd_reset(void)
{
    LCD_XRES_RESET();
    delay_ms(1);
    LCD_XRES_SET();
    delay_ms(10);
}

void lcd_Init(void)
{
    uint8_t id[3];
    lcd_reset();
  lcd_read_cmd_data(0x04, id, 3);
    USART1_SendData(id, 3);
}

OK，基本上有眉目了剩下的最后一个坑就是初始化demo片段了，下一个文章再见。
