Windows保护模式学习笔记（九）—— 2-9-9-12分页

原创 lzyddf 最后发布于2019-10-24 10:04:10 阅读数 35 收藏

发布于2019-10-23 19:44:16

分类专栏：逆向进阶

本文链接： https://blog.csdn.net/qq_41988448/article/details/102709470

展开

前言

一、学习自滴水编程达人中级班课程，官网：https://bcdaren.com
二、海东老师牛逼！

要点回顾

在之前的笔记中我们已经讲解了10-10-12分页方式，在这种分页方式下物理地址最多可达4GB。但随着硬件的发展，4GB的物理地址范围已经无法满足要求
Intel在1996年就已经意识到这个问题了，所以设计了新的分页方式，也就是我们本节课要讲的2-9-9-12分页，又称为PAE（物理地址扩展）分页

10-10-12分页

原理

Intel认为一张页的大小为4K是比较合理的，所以先确定页的大小为4K，4KB等于4096个字节，也就是2的12次方，所以32位的最后一部分就确定为了12位

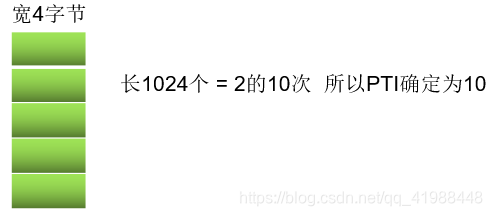

当初的物理内存比较小，所以4个字节的PTE就够了，加上页的尺寸是4K，所以一个页能存储1024个 PTE，也就是2的10次方，第二个10也就确定了
同理，PDT也需要10个比特位，10+10+12刚好32位

环境配置

若想将操作系统设置为10-10-12分页，只要将C:\boot.ini文件中的 noexecute 改为 execute，重启即可。具体步骤在学习10-10-12分页时已经介绍，这里不再详述。

2-9-9-12分页

描述：2-9-9-12分页（PAE，物理地址扩展）

原理

页的大小是确定的，4KB不能随便改，所以32位的最后一部分就确定为了12位。

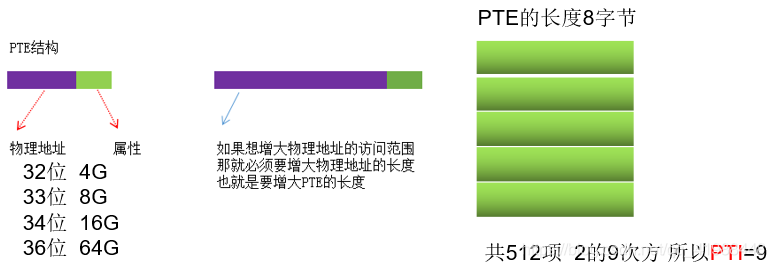

如果想增大物理内存的访问范围，就需要增大PTE，增大了多少呢？考虑对齐的因素，增加到8个字节
由于PTE增大了，而PTT表的大小没变，依然是4KB，所以每张PTT表能放的PTE个数由原来的1024个减少到512个，512等于2的9次方，因此PTI=9
由于2的9次方个PDE就能找到所有的PTT表，因此PDI=9
分配到这里时，还剩下前2位未分配。
与10-10-12不同，CR3不直接指向PDT表，而是指向一张新的表，叫做PDPT表（页目录指针表）
PDPT表中的每一个成员叫做PDPTE（Page-Directory-Point-Table Entry，页目录指针表项），每项占8个字节
PDPT表只有4个成员，因为2位比特位只能满足四种情况：00 01 10 11

PDPTE

结构图：
PDPTE结构图
P位：第0位，有效位
Avail：这部分供操作系统软件随意使用，CPU不使用
Base Addr：指向PDT表地址，由两部分组成
第一部分：高四字节32~35位
第二部分：低4字节12~31位
这两部分加起来共24位，后12位补0
灰色部分：保留位

注意：PWT位与PCD位在本篇不作描述

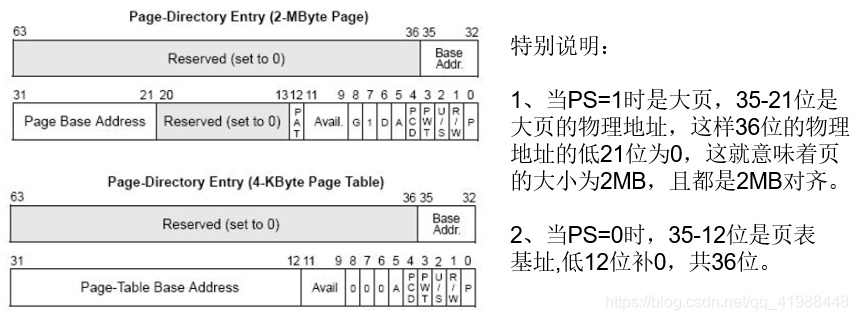

PDE

结构图：
2-9-9-12-PDE
PAT位：页属性表
只有当PS=1时，PAT位才是有意义的（页属性表只针对页）
具体含义这里不作介绍，感兴趣的同学可以查阅资料

注意：

G位、PCD位、PWT位可以暂且不管。
其他属性位的含义在上面学习PDPTE时或在学习10-10-12分页的PDE与PTE时已经介绍，这里不再详述

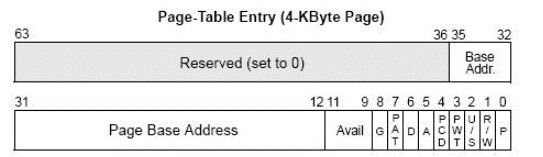

PTE

结构图：
2-9-9-12-PTE
注意：

PTE中12~35位是物理页基址，低12位补0
物理页基址+12位页内偏移指向具体数据

XD/NX标志位

描述：

Intel中称为XD，AMD中称为NX，即No Excetion
段的属性有可读、可写和可执行
页的属性有可读、可写
当RET执行返回的时候，如果把堆栈里面的数据指向一段提前准备好的数据（把数据当作代码来执行，漏洞都是依赖这点，比如SQL注入也是），那么就会产生任意代码执行的后果
所以，Intel就在这方面做了硬件保护，设置了一个不可执行位 – XD/NX位。
当XD=1时，软件产生了溢出也没有关系，即使EIP蹦到了危险的“数据区”，也是不可以执行的
在PAE分页模式下，PDE与PTE的最高位为XD/NX位.

环境配置

若想将操作系统设置为2-9-9-12分页，只要将C:\boot.ini文件中的 execute 改为 noexecute，重启即可。具体步骤在学习10-10-12分页时已经介绍，这里不再详述。

实验：通过线性地址找到物理地址

第一步：新建一个记事本，写入"Hello World"

HelloWorld

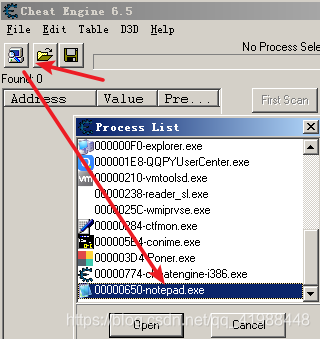

第二步：使用Cheat Engine附加进程

CE附加进程

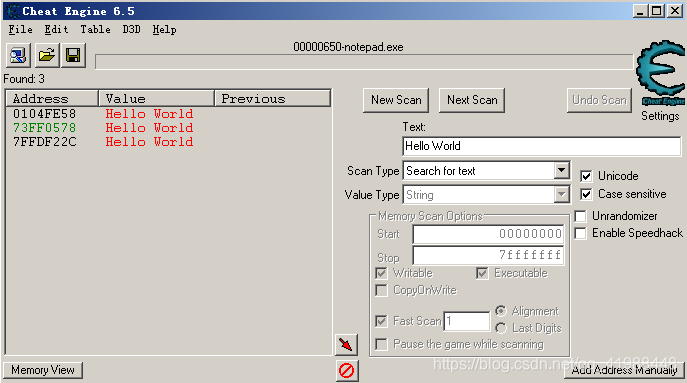

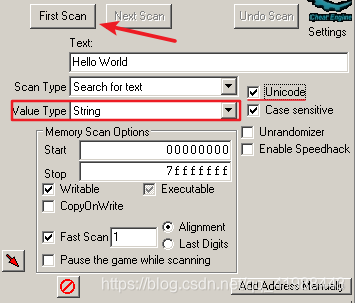

第三步：找到"Hello World"的线性地址

寻找线性地址

注意：这里搜索到三个结果，需要判断哪个是缓存，哪个才是真正的线性地址

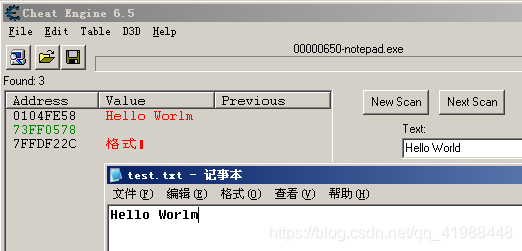

将Hello World的最后一个字符’d’改为’m’，保存
确定线性地址
线性地址最终确定为：0104FE58

第五步：将线性地址拆分为2-9-9-12四组比特组

0	1	0	4	F	E58
=
0000 0001 0000  0100 1111 E58
=
00				// 0x0
000001000		// 0x8
001001111		// 0x4F
E58				// 12个比特位刚好三个字节




     1
2
3
4
5
6
7
8

第六步：获得进程的Cr3

在WinDbg中输入命令：!process 0 0
Cr3
DirBase的值就是进程的Cr3

第六步：通过Cr3找到字符串的物理地址

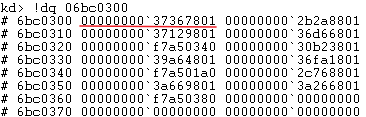

第一层：PDPT表

PDPTE
线性地址前两位比特位为0，所以找下标为0的PDPTE

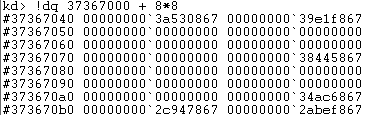

第二层：PDT表

PDE
乘8是因为每一个PDE占8个字节

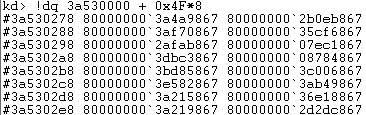

第三层：PTT表

PTE
乘8是因为每一个PTE占8个字节

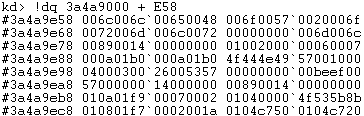

第四层：物理页

寻找物理页时就不用再乘8了

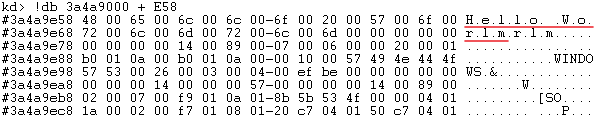

使用db命令以字符形式查看数据
物理页2
实验成功！

TLB

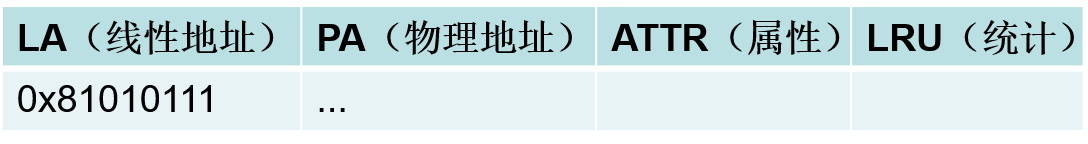

TLB结构

ATTR：属性
在这里插入图片描述
在10-10-12分页模式下：ATTR = PDE属性 & PTE属性
在2-9-9-12分页模式下：ATTR = PDPTE属性 & PDE属性 & PTE属性

LRU：统计信息
由于TLB的大小有限，因此当TLB被写满、又有新的地址即将写入时，TLB就会根据统计信息来判断哪些地址是不常用的，从而将不常用的记录从TLB中移除。

注意：

不同的CPU，TLB大小不同
只要Cr3发生变化，TLB立即刷新，一核一套TLB
由于操作系统的高2G映射基本不变，因此如果Cr3改了，TLB刷新的话，重建高2G以上很浪费。
所以PDE和PTE中有个G标志位（当PDE为大页时，G标志位才起作用），如果G位为1，刷新TLB时将不会刷新PDE/PTE
G位为1的页，当TLB写满时，CPU根据统计信息将不常用的地址废弃，保留最常用的地址
TLB种类
TLB在X86体系的CPU中的实际应用最早是从Intel的486CPU开始的，在X86体系的CPU中，一般都设有如下4组TLB:

第一组：缓存一般页表（4K字节页面）的指令页表缓存（Instruction-TLB）；
第二组：缓存一般页表（4K字节页面）的数据页表缓存（Data-TLB）；
第三组：缓存大尺寸页表（2M/4M字节页面）的指令页表缓存（Instruction-TLB）；
第四组：缓存大尺寸页表（2M/4M字节页面）的数据页表缓存（Data-TLB）

注意：以下练习均采用10-10-12分页模式

练习1：体验TLB的存在

第一步：运行代码
注意：在调用门（int 0x20）执行前的任意位置设置断点，并运行至断点处

#include <stdio.h>
#include <windows.h>

DWORD x, y, z;

void __declspec(naked) PageOnNull() {
	__asm
	{
		//保存现场
		push ebp
		mov ebp, esp
		sub esp, 0x100
		push ebx
		push esi
		push edi
	}

	DWORD* pPTE;			// 保存目标线性地址的 PTE 线性地址
	DWORD* pNullPTE;		// 0 地址的 PTE 线性地址
	pNullPTE = (DWORD*)0xC0000000;

	// 挂上 0x50000000 所在位置
	pPTE = (DWORD*)(0xC0000000 + (0x50000000 >> 10));
	*pNullPTE = *pPTE;

	x = *(DWORD*)0;

	// 挂上 0x60000000 所在位置
	pPTE = (DWORD*)(0xC0000000 + (0x60000000 >> 10));
	*pNullPTE = *pPTE;

	y = *(DWORD*)0;

	// 刷新 TLB
	__asm {
		mov eax, cr3
		mov cr3, eax
	}

	// 再次读取 0 地址位置的数据
	z = *(DWORD*)0;



	__asm
	{
		//恢复现场
		pop edi
		pop esi
		pop ebx
		mov esp, ebp
		pop ebp
		iretd
	}
}

int main(int argc, char* argv[])
{
	DWORD* p5 = (DWORD*)VirtualAlloc((LPVOID)0x50000000, 4, MEM_RESERVE | MEM_COMMIT, PAGE_READWRITE);
	DWORD* p6 = (DWORD*)VirtualAlloc((LPVOID)0x60000000, 4, MEM_RESERVE | MEM_COMMIT, PAGE_READWRITE);

	if (p5 != (DWORD*)0x50000000 || p6 != (DWORD*)0x60000000)
	{
		printf("Error alloc!\n");
		return -1;
	}

	*p5 = 0x1234;
	*p6 = 0x5678;

	__asm
	{
		// 通过中断门提权
		int 0x20
	}

	printf("1. 读 0 地址数据:\n");
	printf("*NULL = 0x%x \n\n", x);

	printf("2. 给 0 地址重新挂上物理页\n\n");

	printf("3. 重新读取 0 地址数据:\n");
	printf("*NULL = 0x%x \n\n", y);

	printf("4. 刷新 TLB \n\n");

	printf("5. 再次读取 0 地址数据:\n");
	printf("*NULL = 0x%x \n", z);

	return 0;
}

第二步：设置中断门描述符

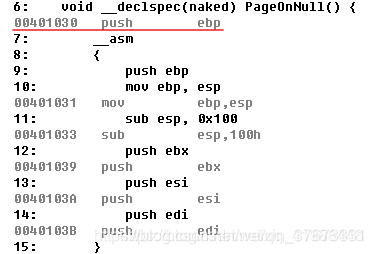

首先在编辑器的反汇编界面查看PageOnNull函数的首地址
在这里插入图片描述

因此确定中断门描述符：0040ee00`00081030

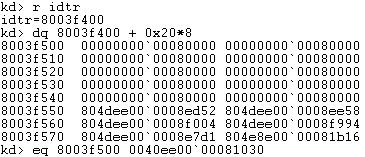

使用WinDbg在IDT[0x20]处写入中断门描述符
在这里插入图片描述

kd> eq 8003f500 0040ee00`00081030

第三步：继续运行程序
解除WinDbg中断，使虚拟机继续运行，然后继续向下运行代码

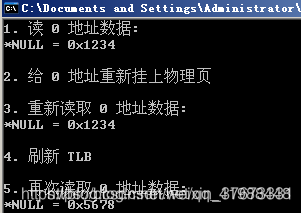

运行结果：在这里插入图片描述

实验总结

可以发现，在x被赋值完成后，即使0地址被挂上了新的物理页，再对y进行赋值，x和y输出的值是相同的。
但是在Cr3刷新后，0地址没有被挂上新的物理页，对z进行赋值后，z却输出了新的值。
这是因为Cr3刷新前，0地址第一次被x访问时，线性地址与物理地址的对应关系被写入了TLB中，因此在对y赋值时，TLB的记录没有被刷新，访问的还是原来的物理页

练习2：体验全局页的意义
略（待补充）

练习3：INVLPG指令的意义
略（待补充）
