一、A2DP：蓝牙音频世界的 “交通指挥官”

二、音频流建立过程：开启音频传输的奇妙之旅

2.1 SDP 查询：获取设备 “入场券” 信息

2.2 GAVDP 连接建立：搭建音频传输的 “高速公路”

2.3 服务配置：为音频传输 “装备武器”

三、音频流发送过程：音乐的魔法之旅

3.1 进入流传输状态：准备出发

3.2 发送音频流（Send Audio Stream）：音频数据的 “快递之旅”

3.3 接收音频流（Receive Audio Stream）：音频数据的 “收货过程”

3.4 数据包格式：音频数据的 “运输包装”

3.5 典型信令流程示例

四、内容保护（content protection）相关概述

五、总结

六、参考资料

在如今无线音频设备盛行的时代，无论是跑步时佩戴的无线耳机，还是家中享受音乐的蓝牙音箱，都为我们带来了极大的便利和美妙的听觉体验。而这背后，有一个至关重要的技术在默默发挥作用，它就是蓝牙技术中的 A2DP，全称 Advanced Audio Distribution Profile，即高级音频分发配置文件。本篇我们一同深入这个神秘的技术世界，揭开 A2DP 协议中音频流处理机制的神秘面纱。

一、A2DP：蓝牙音频世界的 “交通指挥官”

A2DP 作为蓝牙协议栈中的应用层协议，就像是音频传输领域的 “交通指挥官”，负责在源设备（比如我们心爱的手机，它就像一个音乐宝库，源源不断地提供音频数据，我们叫它 SRC）和接收设备（比如时刻陪伴我们聆听音乐的耳机，我们称它为 SNK）之间搭建起一座稳固的音频传输桥梁。为了确保高质量的音频能够顺畅通行，A2DP 可不是单枪匹马，它得依靠底层的 AVDTP（音频 / 视频分发传输协议，就像高速公路的路面，决定了数据行驶的稳定性）和 GAVDP（通用音频 / 视频分发配置文件，类似交通规则制定者，规范了数据传输的流程）协议的协同工作。

在应用层特性这个 “大舞台” 上，音频流无疑是最耀眼的主角。无论是 SRC 还是 SNK，都必须具备稳定处理音频流的能力，就好比每一辆上路的车都得有合格的发动机一样，这是在 A2DP 框架下保障音频数据正常传输的基本条件。有了这个基础，我们才能尽情享受音乐播放、语音通话等丰富多彩的音频应用场景。而且，对于音频流特性，SRC 和 SNK 有着明确的分工。SRC 要负责执行 “发送音频流” 这个关键动作，就像货车要把货物运送到目的地一样；而 SNK 则专注于 “接收音频流”，好比仓库要接收货物。这种明确的分工，让音频数据在设备间的传输变得井然有序。

二、音频流建立过程：开启音频传输的奇妙之旅

在音频流开始传输之前，源设备和接收设备需要建立音频流连接。这一过程包括以下几个关键步骤。

2.1 SDP 查询：获取设备 “入场券” 信息

当设备打算和远程设备建立音频流连接，却对对方的 AVDTP 版本一无所知时，就好比你要去参加一个派对，却不知道派对的主题和规则。这时候，就需要通过 SDP（Service Discovery Protocol，服务发现协议，类似于派对门口的接待员，专门负责提供信息）查询来获取远程设备的 AVDTP 版本。因为音频流设置过程中的一些重要 “指令”，就像派对上的游戏规则，是依赖于 AVDTP 版本的。只有提前知晓版本信息，才能确保后续的操作顺利进行，保障设备间通信的兼容性，就像只有了解派对规则，才能在派对上玩得开心一样。

2.2 GAVDP 连接建立：搭建音频传输的 “高速公路”

在拿到 AVDTP 版本这个 “入场券” 后，源设备和接收设备就开始借助 GAVDP 协议来建立连接啦。这个过程就像是在两座城市之间修建一条高速公路，设备们会在这个过程中协商音频流参数，比如音频编解码器（它决定了音频数据的 “打包方式”，不同的编解码器就像不同的包装风格，会影响音频的质量和大小）、内容保护能力（就像给运输的货物加上坚固的锁，确保音频数据的安全）等。只有把这些参数都协商好，这条 “高速公路” 才能真正畅通无阻。

2.3 服务配置：为音频传输 “装备武器”

音频流连接建立的过程中，设备们还得给自己 “装备武器”，也就是配置两种重要的服务：应用服务能力和传输服务能力。

①应用服务能力：就像是一个超级工具箱，里面包含了音频编解码器能力和内容保护能力。音频编解码器的各种参数，比如模式、采样频率和比特率，就像工具箱里不同的工具，决定了音频数据的编码方式、质量以及安全性，对最终呈现给我们的音频效果起着关键作用。而内容保护能力则像是给音频数据穿上了一层坚固的铠甲，保护它在传输过程中不被非法获取或篡改。

②传输服务能力：由 AVDTP 提供，它就像是一个智能导航系统，合理配置这个服务能够更巧妙地处理流媒体数据包，提高信道吞吐量。想象一下，在交通高峰期，有了智能导航，车辆就能更高效地行驶，减少拥堵。同样，优化传输服务能确保音频数据在有限的带宽条件下快速、稳定地传输，减少延迟和卡顿现象，让我们享受流畅的音乐。

三、音频流发送过程：音乐的魔法之旅

A2DP协议通过精细的设计和实现，提供了高质量的音频传输能力。从音频流的建立、发送到接收，每一个环节都经过了精心的设计和优化。

3.1 进入流传输状态：准备出发

当流媒体连接成功建立，并且执行了 GAVDP 中的 Start Streaming 过程后，SRC 和 SNK 就像是两辆加满油、准备出发的汽车，进入了 STREAMING 状态。

此时，SRC 准备好发送音频流，就像汽车装满了货物准备上路；而 SNK 也严阵以待，准备接收音频流，如同目的地的仓库等待货物送达。

要记住，设备必须处于 STREAMING 状态才能进行音频流的发送和接收，要是设备还处于 OPEN 状态却想进行音频流传输，那就得赶紧发起 GAVDP 中定义的 Start Streaming 过程，就像汽车还没启动却想出发，得先点火一样。

3.2 发送音频流（Send Audio Stream）：音频数据的 “快递之旅”

SRC 在发送音频流时，就像是一个忙碌的快递员，要经过好几个步骤。

编码：SRC 按需将数据编码为信令会话中选定的格式，就像把货物按照不同的要求进行打包。
适配：SRC 的应用层会把编码后的数据适配为定义的媒体有效载荷格式，这就好比给打包好的货物贴上正确的标签，方便运输。
内容保护：如果启用了内容保护，就像给货物加上了一把安全锁，加密音频内容前可能会添加内容保护头，不过这个保护头的形式得根据具体的保护方法来定。
传输：最后，流数据就像被快递员送上了运输车辆，通过 AVDTP 中定义的接口（Interface 4，就像是快递的运输路线）传递给 AVDTP 实体，并使用 AVDTP 中选定的传输服务在传输信道上发送出去。

3.3 接收音频流（Receive Audio Stream）：音频数据的 “收货过程”

SNK 在接收音频流时，就像是仓库的管理员，也有一系列的工作要做。

接收数据：SNK 的 AVDTP 实体使用选定的传输服务从传输信道接收流数据，这就像是从运输车辆上把货物卸下来。然后，通过 AVDTP 中定义的接口将数据传递给应用层，就像把货物搬进仓库。
内容保护处理：如果启用了内容保护方法，SNK 的应用层就得像专业的开锁师傅一样，按该方法处理接收到的 AVDTP 有效载荷，包括仔细分析内容保护头和解密加密内容。
解码：最后，还要按需根据选定的编码格式对音频数据帧进行解码，就像打开包裹，把货物还原成原来的样子。

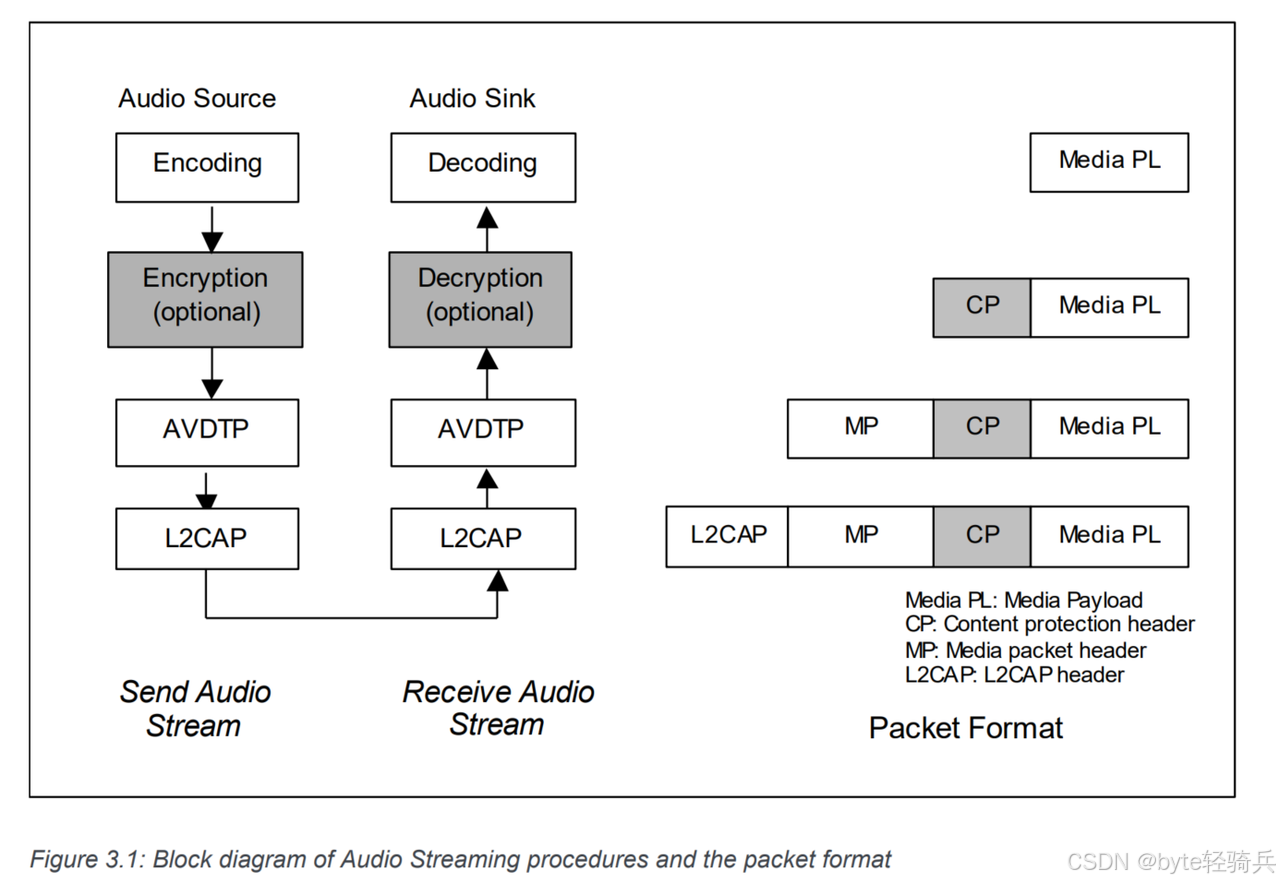

3.4 数据包格式：音频数据的 “运输包装”

A2DP 协议中定义了音频流数据包的格式，这就像是音频数据的 “运输包装”，包含媒体有效载荷（Media PL，就像包裹里真正的货物）、内容保护头（CP，像是包裹上的安全锁）、媒体包头（MP，好比包裹的地址标签）和 L2CAP 头（L2CAP，类似包裹的运输标识）。这些格式确保了音频数据在传输过程中的正确性和完整性，就像坚固的包装能保证货物在运输途中不损坏、不丢失一样。

内容保护：A2DP支持内容保护机制，如SCP（Secure Content Protection），以确保音频数据在传输过程中的安全性。

编解码器支持：A2DP支持多种音频编解码器，如SBC（Subband Codec），以满足不同应用场景的需求。

3.5 典型信令流程示例

为了更清楚地了解音频流的传输过程，我们以 SRC（假设为 INT）和 SNK（假设为 ACP）为例，来看看这个详细的流程。

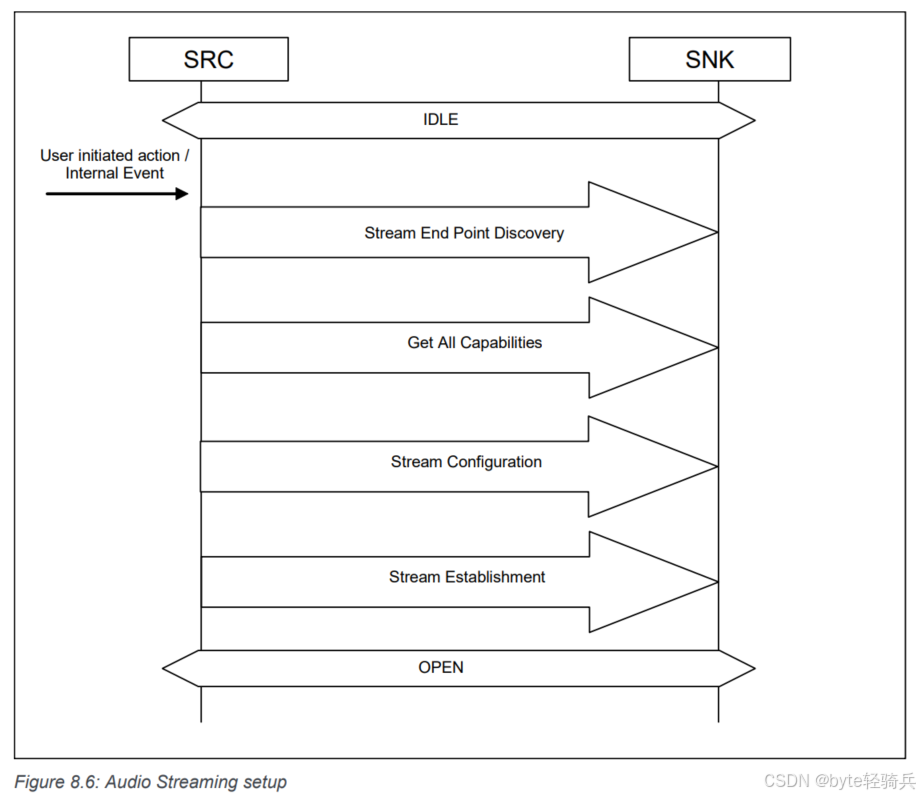

①音频流设置（Audio Streaming setup）

初始状态：在音频流设置阶段，一开始设备 SRC 和 SNK 都处于<IDLE>状态，就像汽车停在停车场。
流端点发现：SRC 启动流端点（SEP）发现过程，这个过程就像是在停车场里寻找自己要运输货物的车辆类型，它会返回每个流端点的媒体类型和流端点标识符（SEID），SRC 找到音频类型的流端点，就像找到了适合运输音频数据的车辆。
获取能力：SRC 启动获取全部能力（Get All Capabilities）过程，收集 SNK 的服务能力，包括应用服务能力（A2DP 的应用服务能力由音频编解码器能力和内容保护能力组成，就像了解仓库的存储和安全防护能力）和传输服务能力。
确定参数：基于收集到的 SEP 信息和服务能力，SRC 就像一个聪明的规划师，为 SNK 和自身确定最合适的音频流参数（编解码器、内容保护和传输服务）。
配置参数：SRC 使用流配置（Stream Configuration）过程请求 SNK 配置其音频参数，同时 SRC 也配置自身的音频参数，这就像是司机和仓库管理员商量好货物的运输和存储细节。
建立通道：按照流建立（Stream Establishment）过程中定义的方式建立 L2CAP 通道，就像修建好了运输道路，最终设备 SRC 和 SNK 的状态都设置为<OPEN>，就像车辆已经开到了出发地点，准备出发。

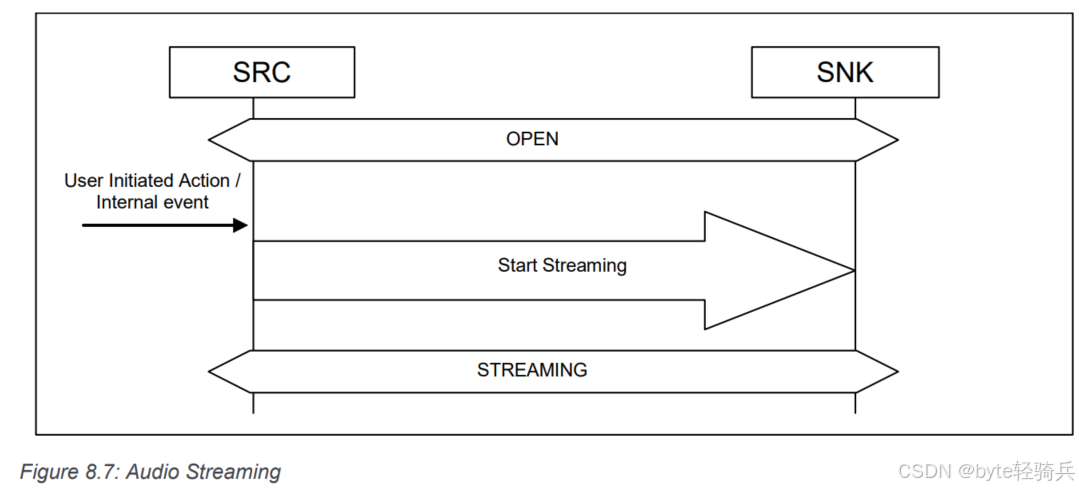

②音频流（Audio Streaming）

在音频流阶段，由用户操作或内部事件触发，SRC 启动开始流（Start Streaming）过程，就像司机踩下了油门。
设备 SRC 和 SNK 的状态从<OPEN>变为<STREAMING>，此过程完成后音频流就开始欢快地传输了，就像汽车在高速公路上飞驰，把音频数据快速地送到目的地。

四、内容保护（content protection）相关概述

A2DP 在内容保护方面，借助 AVDTP 的多个过程，构建了一套灵活且通用的机制，就像是为音频数据打造了一件量身定制的 “防护服”。

①内容保护方法的识别与协商

AVDTP（音频视频分发传输协议）发挥关键作用，通过 “Get All Capabilities（获取全部能力）” 和 “Stream Configuration（流配置）” 这两个过程，实现对特定内容保护方法的识别与协商。设备在这两个过程中，可以相互了解对方所支持的内容保护方法，进而依据自身需求和对方能力，确定在本次音频流传输中采用何种内容保护方式。

②激活内容保护方法的交换

AVDTP 的 “Security Control（安全控制）” 过程则像是一个信息交换中心，用于交换已激活的内容保护方法。一旦在识别与协商阶段确定了具体的内容保护方法，在这个过程中，设备间会交换关于该激活方法的相关信息，确保双方在内容保护的实施上达成一致，从而保障音频数据在传输过程中的安全性，防止音频内容被非法获取或篡改，就像给音频数据穿上了一件坚固的防护服，让它在传输过程中免受侵害。
