移远BC26使用总结



BC26模块快速进入PSM方法



一、首先要了解NBiot模块工作的状态：

NB-IoT在默认状态下，存在三种工作状态，三种状态会根据不同的配置参数进行切换。 三种工作状态如下： Connected(连接态)： 模块注册入网后处于该状态，可以发送和接收数据，无数据交互超过一段时间后会进入Idle模式，时间可配置。 Idle(空闲态)： 可收发数据，且接收下行数据会进入Connected状态，无数据交互超过一段时会进入PSM模式，时间可配置。 PSM(节能模式)： 此模式下终端关闭收发信号机，不监听无线侧的寻呼，因此虽然依旧注册在网络，但信令不可达，无法收到下行数据，功率很小。

NB-IoT三种工作状态一般情况的转换过程可以总结如下：

1、终端发送数据完毕处于Connected态，启动“不活动计时器”，默认20秒，可配置范围为1s~3600s；

2、 “不活动计时器”超时，终端进入Idle态，启动及或定时器(Active-Timer【T3324】)，超时时间配置范围为2秒~186分钟； 3、 Active-Timer超时，终端进入PSM状态，TAU周期结束时进入Connected态，TAU周期【T3412】配置范围为54分钟~310小时









二、如何进入PSM

1、NB卡要支持配置，网络要接受并同意你的配置。（这点很重要）

      往往在一个网路环境下配置生效后，换个网络环境后配置不生效了，这个很有可能是网络不接受你的配置。

2、数据发完后让网络快速释放RRC连接（目的：快速进入IDLE态）

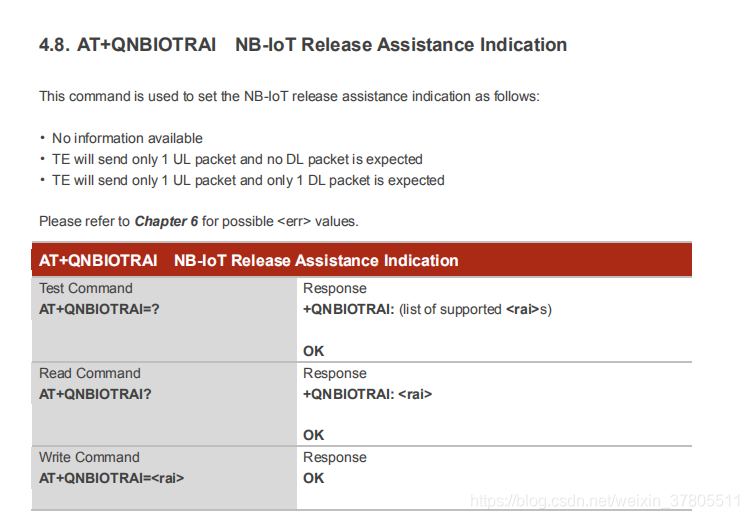

      快速释放可以使用RAI的功能，具体的指令可以参考AT手册。注意此命令在每次发送数据之前都要配置。



为了保证数据上报的可靠性，可以在发完最后一条数据后，再发一个无用的数据去使用快速释放。

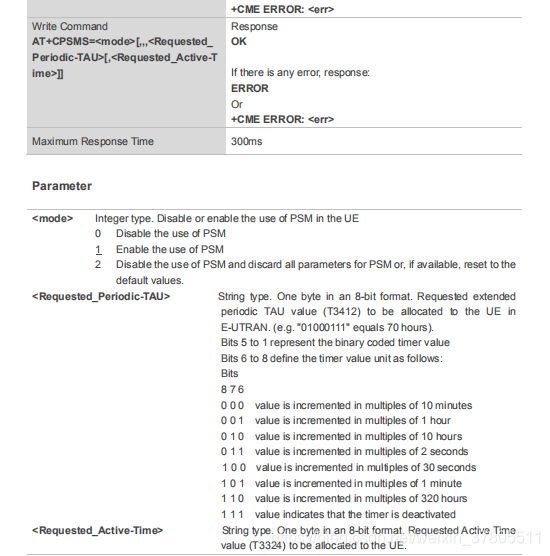

3、缩短IDLE态的时间，可以通过命令AT+CPSMS来配置T3324定时器的值，缩短IDLE态下的时间。注意此配置要在射频关闭后配置，配置完成后在打开射频，具体如何配置也可以参考AT指令手册。





三、网络情况对进入PSM的影响

     模块在CGATT附着网络的时候，网络侧就会把T3324,T3212和TAU的时间下发到模块，后面就由模块自己去计时。只是在从connect到IDLE的时候，网络侧会下发一个释放RRC的标志位，让模块释放RRC连接，如果这个时候信号不好，有可能导致模块收不到这个释放RRC的标志位，这样，没有数据交互后模块会启动内部的定时器计时255S定时器，255S后就会主动释放RRC连接，如果收到网络侧的RRC释放标志位后就结束这个计时。RRC连接释放以后就会自动启动T3324定时器，至于IDLE到PSM的时间由于时模块自己计时就不会受网络质量的影响。
