OSPF知识点梳理

一、路由协议优先级

外部优先级能手工修改，内部优先级无法手工修改。在比较最优路由时，会先比较外部优先级，如果相同再比较内部优先级，不同路由协议即使优先级一样，选路时也不会比较COST值，因为COST值的计算方式不同。路由优先级本台路由器内有效，且不同厂商路由优先级不同。

路由协议	外部优先级	内部优先级
Direct	0	0
OSPF	10	10
isis-LEVEL1	15	15
isis-LEVEL2	15	18
static	60	60
RIP	100	100
OSPF ASE	150	150
OSPF NSSA	150	150
IBGP	255	200
EBGP	255	50

二、影响OSPF邻居建立的因素

（1）router id冲突。相邻不可以正常建邻居，不相邻可以和中间路由器建，但会出现路由震荡

（2）区域ID冲突：无法建邻居

（3）认证：（认证类型和认证密钥KEYID都要一致）

（4）MA掩码需一致（P2P网络掩码可以不一致）

（5）区域类型（特殊区域）

OSPF hello报文，DBD,LSU中都会有Option选项位

Option选项位标㡶发前区域的类型

E位代表能处理外部路由LSA5（不包含LSA7）普通区域 E=1

N位代表该区域是NSSA区域  N=1

如果E=0 N=0 则代表STUB区域

（6）hello dead时间

MA和P2P：10s    40s

NBMA和P2MP： 30s   120s

（7）MTU（默认不检查，需开启检查）

MTU是在DD报文中携带，如果MTU不一致会卡在exstart和exchange状态（非HELLO报文协商）

（8）静默端口（不收发任何ospf报文）

（9）网络类型不匹配，无法建邻居（可通过修改hello时间建full邻接）

网络类型	常见链路层协议
Point-to-Point	PPP链路、lapb链路、HDLC链路
Broadcast	以太网链路
NBMA	帧中继链路，ATM链路
P2MP	需手工指定

仅时间影响邻居（非邻接）关系的建立。

BR---P2P   可建邻居、路由不正常

P2P---P2MP  修时间，路由OK

P2MP----BR  修改时间，路由不正常

NBMA---NBMA  NBMA只能和NBMA(单播)

三、几类LSA

一类LSA（router-LSA）：设备产生，描述设备链路状态和开销

二类LSA(network-LSA)：由DR产生，描述本网段的链路状态，在所属区域内传播

三类LSA(network-summary-LSA)：由ABR产生，描述区域内某个网段的路由，并通告给发布或接收此LSA的非totallystub或NSSA区域。

四类LSA(asbr-summary-LSA)：由ABR产生，描述到AS外部的路由，通告到所有的区域除了STUB区域和NSSA区域。

五类LSA（AS-external-LSA）:由ASBR产生，描述到AS外部的路由，通告到所有的区域，除了STUB区域和NSSA区域。

七类LSA（NSSA LSA）:由ASBR产生，描述到AS外部的路由，仅在NSSA区域内传播。

①P2P 描述点到点网络类型的拓扑信息
②TransNet描述MA网络的拓扑信息
③StubNet 描述路由信息（无邻居：接PC、环回口网段、点到点接口）
④ V-link 描述了配置虚链路路由器的拓扑信息

OSPF：路由优先程度（选路原则）
域内>域间>外部{1>2}

同为type1：内部开销+外部开销 （比较两者之和 ，选小的）
同为type2：先比较外部开销，再比较内部开销（选小的）

四、OSPF的区域

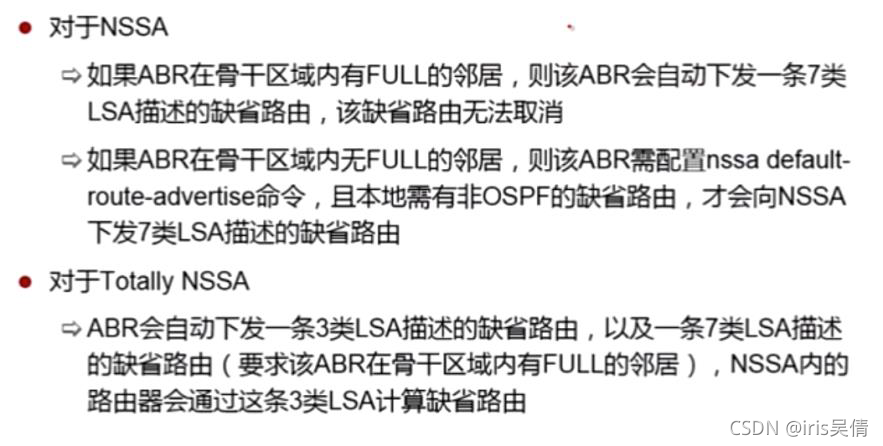

 NSSA 区域中的ABR也是天然的ASBR，需产生5类LSA

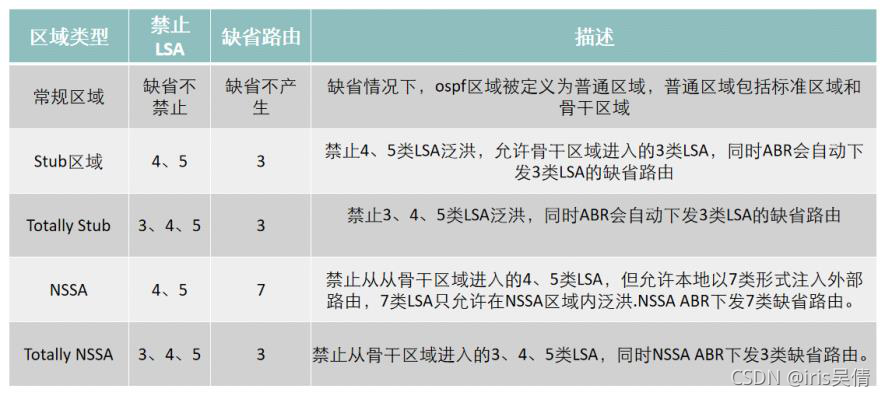

OSPF的特殊区域

      特殊区域包括：stub、totally stub、NSSA、totally NSSA

      设置特殊区域的作用：隔离LSA，节省网络资源，降低路由器内存消耗。

stub：阻止LSA4/5进入Stub区域，末梢路由器不引入外部路由,ABR向特殊区域下发默认路由

totally stub:阻止LSA3/4/5进入Stub区域，末梢路由器不引入外部路由,ABR向特殊区域下发默认路由

NSSA:阻止LSA4/5进入NSSA区域,末梢路由器引入外部路由,ABR向特殊区域不下发默认路由

totally NSSA：阻止LSA3/4/5进入NSSA区域,末梢路由器引入外部路由,ABR向特殊区域不下发默认路由
