路由与路由器

一、 路由与路由器
1、什么叫路由：
1）数据从一个网络发送到另一个网络，这个过程叫做路由
2）不同网络之间的通信叫路由
2、路由器：
1）每台路由器都有一张路由表
2）路由器是根据路由表来选择最优路径进行数据转发的
二、路由分类：
根据来源的不同，路由分类：
1、直连路由
2、非直连路由：
1）静态路由 （包含静态路由和默认路由）
2）动态路由 （包含rip ospf is-is bgp）
3、什么叫直连路由：
1）通过链路层协议发现的路由称为直连路由
2）目的地所在网络与路由器直接相连的路由叫直连路由
3）直连路由不需要配置，是自动学习的
4、什么叫静态路由：
1）通过人员手动配置的路称为静态路由
三、路由表：

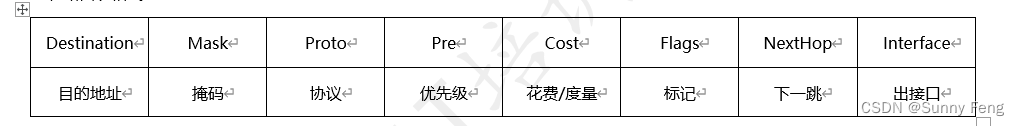

1、路由表格式：

四、配置命令
配置接口IP地址：
[HUAWEI] interface gigabitethernet 0/0/1
[HUAWEI-GigabitEthernet0/0/1] ip address 192.168.1.1 24 :给接口配置IP地址

查看路由表：

<Huawei> display ip routing-table     ：查看路由表信息

<Huawei>display ip routing-table protocol static  ：查看静态路由条目信息

<Huawei>display ip routing-table protocol direct  ：查看直连路由条目信息

配置静态路由命令格式：
ip route-static 目的地址 掩码 下一跳

举例：
[Huawei]ip route-static 192.168.1.0 24 192.168.2.2
：配置静态路由条目，目的地址为192.168.1.0 掩码为24 下一跳为192.168.2.2

1 案例1：配置静态路由
1.1 问题

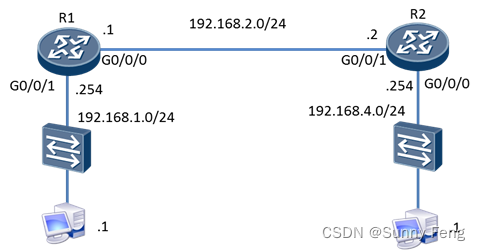

配置接口IP地址并通过静态路由实现全网互通，如图-1所示。
1.2 方案

1.3 步骤
实现此案例需要按照如下步骤进行。
步骤一：配置R1的接口地址

1.	<Huawei>system-view
2.	[Huawei]sysname R1
3.
4.	[R1]interface GigabitEthernet 0/0/0
5.	[R1-GigabitEthernet0/0/0]ip address 192.168.2.1  255.255.255.0
6.
7.	[R1]interface GigabitEthernet 0/0/1
8.	[R1-GigabitEthernet0/0/1]ip address 192.168.1.254  255.255.255.0

步骤二：配置R2的接口地址

1.	<Huawei>system-view
2.	[Huawei]sysname R2
3.
4.	[R2]interface GigabitEthernet 0/0/0
5.	[R2-GigabitEthernet0/0/0]ip address 192.168.4.254  255.255.255.0
6.
7.	[R2]interface GigabitEthernet 0/0/1
8.	[R2-GigabitEthernet0/0/1]ip address 192.168.2.2  255.255.255.0

步骤三：配置静态路由

1. [R1]ip route-static 192.168.4.0 255.255.255.0 192.168.2.2
2. [R2]ip route-static 192.168.1.0 255.255.255.0 192.168.2.1

步骤四：使用ping命令测试

2 案例2：配置多路由的静态路由

2.1 问题
配置接口IP地址并通过静态路由实现全网互通，如图-2所示。
2.2 方案

2.3 步骤
实现此案例需要按照如下步骤进行。
步骤一：配置R1的接口地址

1.	<Huawei>system-view
2.	[Huawei]sysname R1
3.
4.	[R1]interface GigabitEthernet 0/0/0
5.	[R1-GigabitEthernet0/0/0]ip address 192.168.2.1  255.255.255.0
6.
7.	[R1]interface GigabitEthernet 0/0/1
8.	[R1-GigabitEthernet0/0/1]ip address 192.168.1.254  255.255.255.0

步骤二：配置R2的接口地址

1.	<Huawei>system-view
2.	[Huawei]sysname R2
3.
4.	[R2]interface GigabitEthernet 0/0/0
5.	[R2-GigabitEthernet0/0/0]ip address 192.168.2.2  255.255.255.0
6.
7.	[R2]interface GigabitEthernet 0/0/1
8.	[R2-GigabitEthernet0/0/1]ip address 192.168.3.1  255.255.255.0

步骤三：配置R3的接口地址

1.	<Huawei>system-view
2.	[Huawei]sysname R3
3.
4.	[R3]interface GigabitEthernet 0/0/0
5.	[R3-GigabitEthernet0/0/0]ip address 192.168.4.254  255.255.255.0
6.
7.	[R3]interface GigabitEthernet 0/0/1
8.	[R3-GigabitEthernet0/0/1]ip address 192.168.3.2  255.255.255.0

步骤四：配置静态路由

1.	[R1]ip route-static 192.168.3.0 255.255.255.0 192.168.2.2
2.	[R1]ip route-static 192.168.4.0 255.255.255.0 192.168.2.2
3.
4.	[R2]ip route-static 192.168.1.0 255.255.255.0 192.168.2.1
5.	[R2]ip route-static 192.168.4.0 255.255.255.0 192.168.3.2
6.
7.	[R3]ip route-static 192.168.1.0 255.255.255.0 192.168.3.1
8.	[R3]ip route-static 192.168.2.0 255.255.255.0 192.168.3.1

步骤五：使用ping命令测试
