1.综述

WebGIS中渲染地图时，要经常使用瓦片地图（tiled web map）。绝大多数瓦片地图使用的是EPSG:3857墨卡托投影，也有个别瓦片地图使用EPSG:4326投影。瓦片地图按比例尺从小到大划分，可分为22个级别（z）。每个级别中的所有瓦片都会拼接成一幅世界地图。当级别数为0的时候，一个瓦片囊括了整幅世界地图。级别数越大，能够显示的地理内容会更丰富。瓦片的横向索引（x）和纵向索引（y）的起始位置分别在最左边和最上边，数值均为0，并分别向右和向下+1递增。假设某一级别的级别数为z，则该级别的横向索引总数和纵向索引总数为 $2^{z}$ 。

以下表格展示了瓦片地图中的x、y、z参数。

瓦片地图中的重要参数
参数	描述
z	瓦片地图的级别，最小值为0。级别数越大，比例尺就越大，瓦片数就越多，显示的各个地理要素越丰富
x	瓦片的横向索引，最小值为0。起始位置在最左边，向右+1递增。
y	瓦片的纵向索引，最小值为0。起始位置在最上边，向下+1递增。

瓦片地图按数据显示结构，可以划分为两种形式：一个是矢量瓦片（Vector Tiles），另一个是栅格瓦片（Raster Tiles）。矢量瓦片主要为pbf格式，虽然能精确描述地理要素，但如果在大比例尺展示的情况下，会引发性能上的问题。而栅格瓦片是以图片的形式描述地理数据，尽管会有一些缺点（某些情况下地图要素和地图注记无法分离；一定时间范围内数据无法实时更新），但在显示的时候，第一次加载多个瓦片，第二次直接引用缓存。因此，一些主流的地理信息页面经常使用栅格瓦片作为地理底图。

2.具体实践

下面以OpenLayers为例，来实现地理底图的切换。实现页面如下：

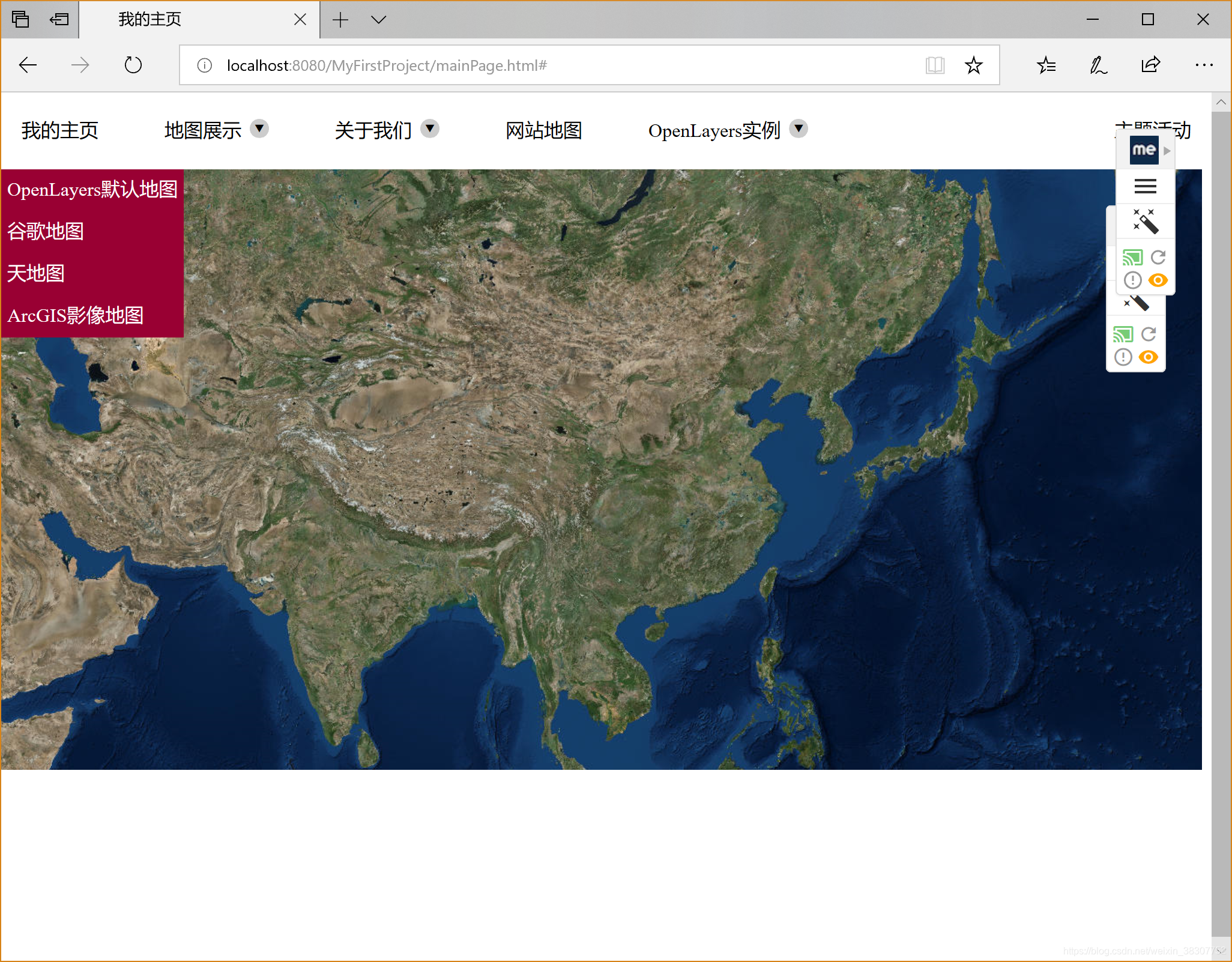

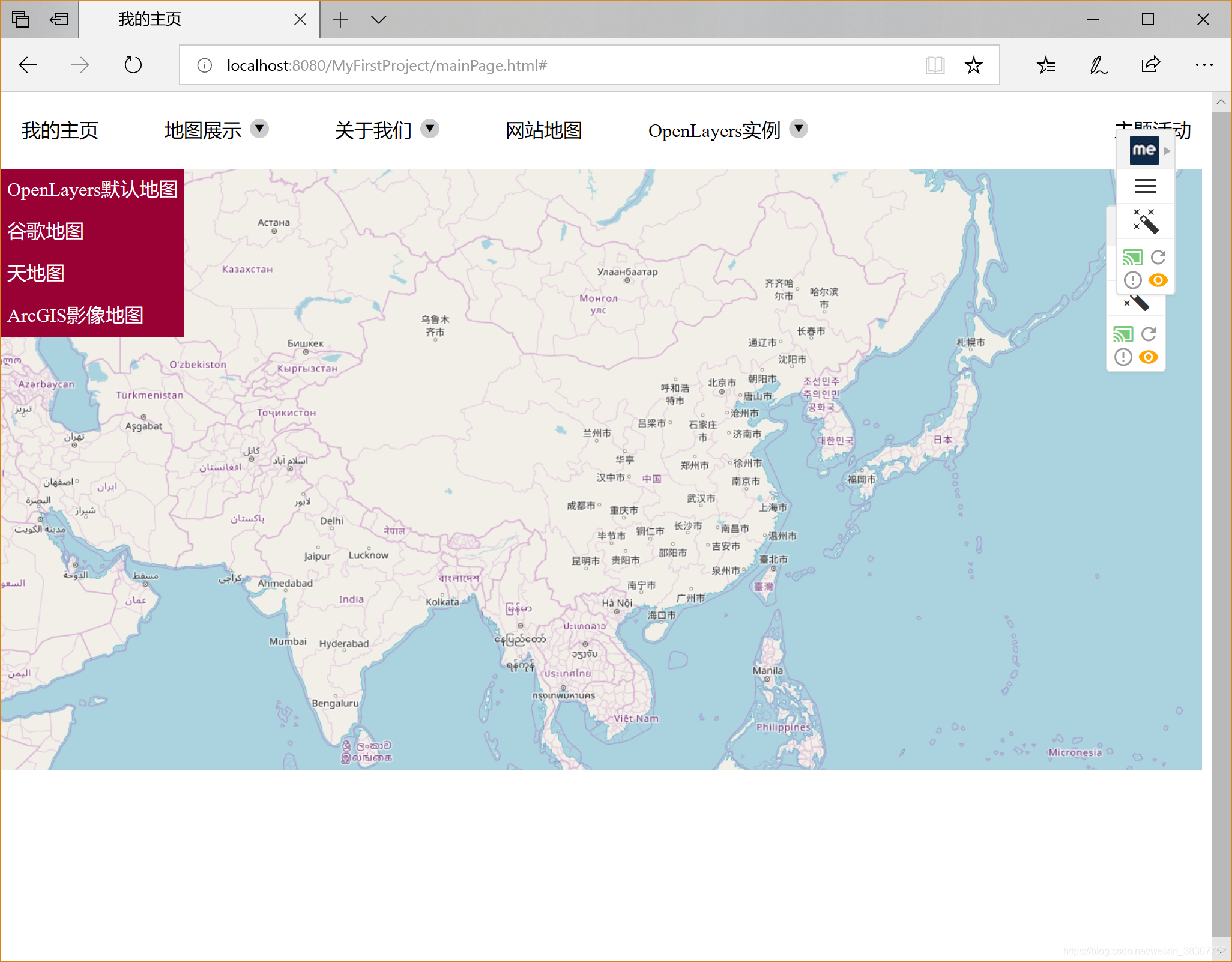

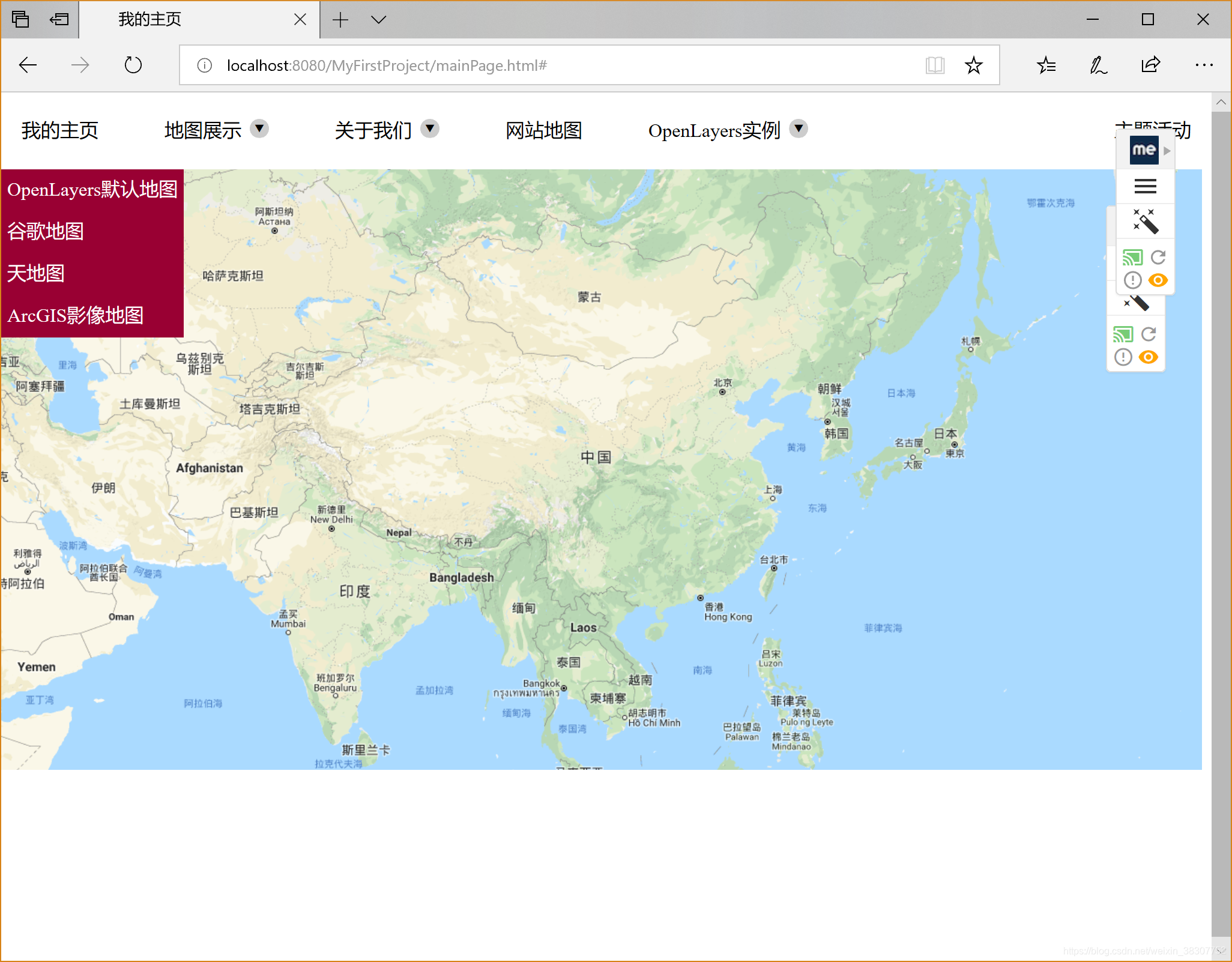

不同的栅格瓦片的展示界面

首先，引用Openlayer的第三方插件。

<link rel="stylesheet" href="https://cdn.rawgit.com/openlayers/openlayers.github.io/master/en/v5.3.0/css/ol.css" type="text/css">
<script src="https://cdn.rawgit.com/openlayers/openlayers.github.io/master/en/v5.3.0/build/ol.js"></script>

其次，在body标签里添加地图显示容器map，以及地理底图的下拉菜单。

<body>
    <div id="map" class="map"></div>
    <ul class="buttons">
    	<li onclick="tileClick(this)">OpenLayers默认地图</li>
    	<li onclick="tileClick(this)">谷歌地图</li>
    	<li onclick="tileClick(this)">天地图</li>
    	<li onclick="tileClick(this)">ArcGIS影像地图</li>
    </ul>
</body>

其次，为各个组件定义CSS样式。为了使菜单在地图上显示，position设为绝对值。

        .map {
    		width: 100%;
    		height: 100%;
    		position: relative;
    	}

    	.buttons {
    		position: absolute;
    		left: 0px; top: 0px;
    		float: left;
    		margin: 0px;
    		padding: 0px;
    	}

    	.buttons > li {
    		background: #990033;
    		list-style-type: none;
    		height: 25px;
    		color: white;
    		padding: 5px;
    	}
    	body {
    		margin: 0px;
    	}

最后开始在script里面编写代码了。

首先，定义栅格瓦片名称及服务路径，和地图图层。并假定当显示谷歌地图的时候就显示，其他底图则隐藏。x、y、z参数的含义前面已经提到了，这里不再赘述。

		var mapSources = {
			OpenLayers默认地图: "https://a.tile.openstreetmap.org/{z}/{x}/{y}.png",
			谷歌地图: "http://mt2.google.cn/vt/lyrs=m&scale=1&hl=zh-CN&gl=cn&x={x}&y={y}&z={z}",
			天地图: "http://t4.tianditu.com/DataServer?T=vec_w&x={x}&y={y}&l={z}",
			ArcGIS影像地图: "https://server.arcgisonline.com/arcgis/rest/services/World_Imagery/MapServer/tile/{z}/{y}/{x}"
		};

		var layers = [];
		for (var l in mapSources) {
			let visible = false;
			if (l === "谷歌地图")
				visible = true;
			layers.push(new ol.layer.Tile({
				visible: visible,
			    title: l,
			    source: new ol.source.XYZ({
			        url: mapSources[l]
			    })
			}));
		}

接下来，为下拉菜单添加点击事件，当用户点击某个下拉菜单时，能够控制图层的显示。

                function tileClick(e) {
			for (let l = 0; l < layers.length; l++) {
			if (layers[l].values_.title === e.innerText)
				layers[l].setVisible(true);
			else
				layers[l].setVisible(false);
			}
		}

最后，为id为map的div控件设置地图展示的容器、图层、缩放的级别等。

		var map = new ol.Map({
			layers: layers,
			target: "map",
			view: new ol.View({
				center: [0, 0],
				zoom: 1
			})
		});

完整的代码如下：

<!DOCTYPE html>
<html>
  <head>
    <title>栅格瓦片切换</title>
	<meta charset="utf-8">
    <meta name="keywords" content="keyword1,keyword2,keyword3">
    <meta name="description" content="this is my page">
    <meta name="content-type" content="text/html; charset=UTF-8">
    <link rel="stylesheet" href="OpenLayers/v5.2.0-dist/ol.css" type="text/css">
    <style>
    	.map {
    		width: 100%;
    		height: 100%;
    		position: relative;
    	}

    	.buttons {
    		position: absolute;
    		left: 0px; top: 0px;
    		float: left;
    		margin: 0px;
    		padding: 0px;
    	}

    	.buttons > li {
    		background: #990033;
    		list-style-type: none;
    		height: 25px;
    		color: white;
    		padding: 5px;
    	}
    	body {
    		margin: 0px;
    	}
    </style>

  </head>

  <body>
    <div id="map" class="map"></div>
    <ul class="buttons">
    	<li onclick="tileClick(this)">OpenLayers默认地图</li>
    	<li onclick="tileClick(this)">谷歌地图</li>
    	<li onclick="tileClick(this)">天地图</li>
    	<li onclick="tileClick(this)">ArcGIS影像地图</li>
    </ul>
  </body>
	<script src="OpenLayers/v5.2.0-dist/ol.js"></script>
	<script type="text/javascript">
		var mapSources = {
			OpenLayers默认地图: "https://a.tile.openstreetmap.org/{z}/{x}/{y}.png",
			谷歌地图: "http://mt2.google.cn/vt/lyrs=m&scale=1&hl=zh-CN&gl=cn&x={x}&y={y}&z={z}",
			天地图: "http://t4.tianditu.com/DataServer?T=vec_w&x={x}&y={y}&l={z}",
			ArcGIS影像地图: "https://server.arcgisonline.com/arcgis/rest/services/World_Imagery/MapServer/tile/{z}/{y}/{x}"
		};

		var layers = [];
		for (var l in mapSources) {
			let visible = false;
			if (l === "谷歌地图")
				visible = true;
			layers.push(new ol.layer.Tile({
				visible: visible,
			    title: l,
			    source: new ol.source.XYZ({
			        url: mapSources[l]
			    })
			}));
		}

		function tileClick(e) {
			for (let l = 0; l < layers.length; l++) {
			if (layers[l].values_.title === e.innerText)
				layers[l].setVisible(true);
			else
				layers[l].setVisible(false);
			}
		}

		var map = new ol.Map({
			layers: layers,
			target: "map",
			view: new ol.View({
				center: [0, 0],
				zoom: 1
			})
		});
	</script>
</html>
