从雷达拼图中提取回波数据

国家局雷达图资源可以用来做进一步处理，但是它是图像格式的，这里需要做进一步处理，提取其中的回波数据块。处理步骤如下：

1.读取图像。

2.截取回波 区域。

3.提取图像的RGB分量。

4.根据颜色表，反算DBZ值。

代码如下：

function getImage,file, rElem, gElem, bElem
    ;读取图像：
    img = read_image(file)

    ;获取雷达回波区宽度：
    sz = size(img)
    len = sz[3]

    ;截取图像，只保留回波区:
    index = indgen(len)
    img = img(*,index, *)

    ;提取颜色分量：
    r = bytarr(len,len)
    g = bytarr(len,len)
    b = bytarr(len,len)
    c = bytarr(len,len)

    r(*) = img(0,index,*)
    g(*) = img(1,index,*)
    b(*) = img(2,index,*)

    img(0,*,*) = r(*,*)
    img(1,*,*) = g(*,*)
    img(2,*,*) = b(*,*)

    ;获取回波强度值：
    for i = 0,14 do begin
        c(where(r eq rElem[i] and g eq gElem[i] and b eq bElem[i])) = i + 1
    endfor

    return, c
end

函数时，rElem,gElem,bElem是雷达回波的颜色条的色标数组。

返回的数组是颜色的索引值，其中0表示没有回波，1表示强度为0-5Dbz，索引值可以较方便地转换为近似回波强度值。

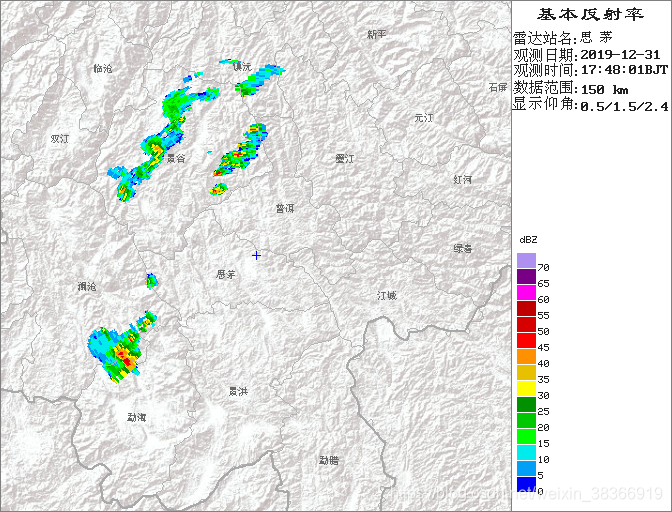

原图如下：

处理后的图像如下：

其中有一块中心区域的十字没有做特殊处理，在使用时，可以做一步的处理。
