本文主要对论文“Attention is All You Need”的核心架构进行介绍。

整个模型从输入到输出，每一块都进行了讲解。

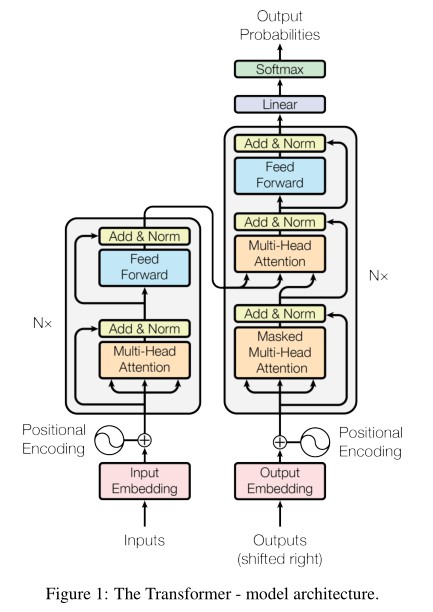

下图是Transformer的架构：

在这里插入图片描述

上图是Attention is All You Need这篇论文中提到的Transformer模型架构。上图左侧代表的是编码器，右侧是解码器。

模型参数数据：

模型的输入维度： $d_{model}$ = 512

1.模型的输入

在这里插入图片描述

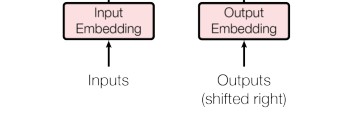

这个模型同时有两个输入，我们将分别介绍两个输入代表的什么意思。

举例：将“I am a student”翻译为中文，对应的是“我是一个学生”。

那么

Inputs = “I am a student”

Outputs = “我是一个学生”

Inputs是一次性输入到模型中，而Outputs不是。例如：如果我们要预测“是”的下一个单词，那么Outputs=“我是”；如果我们要预测的是“一个”的下一个单词，那么Outputs=“我是一个”。也就是利用之前输出的单词去预测下一个单词。

之后利用Word2Vec、FastText、Glove或者其他的方法将单词转为嵌入向量。

2.位置编码（Positional Encoding）（内容较多）

在这里插入图片描述

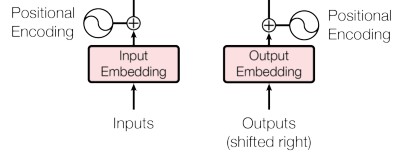

对于为什么要使用位置编码，论文中作者也提到了。因为Transformer没有使用可以记录序列位置信息的循环层、卷积层，而是使用的纯Attention结构，而Attention是没有记录序列位置信息的能力的，所以要加上位置编码以记录序列中tokens 的相对或者绝对位置信息。

位置编码的维度跟嵌入向量的的维度是一样的为 $ d_{model} $，目的是为了便于跟“Input Embedding”相加，没错是相加，不是追加。计算过程如下：

在这里插入图片描述

关于是应该相加还是追加的问题，有人提出过，tensor2tensor维护人员martinpopel也做出了回应，详细可以参考下面的连接：

Why add positional embedding instead of concatenate?

我总结一下上面的大概意思：

先定义两个缩写词：PE（Positional Encoding/Embeddings） WE（Word Embeddings）

对于为什么使用PE+WE而不是PE追加WE？martinpopel认为在许多工作中，相加要比追加更加高效，并且也举出一些例子：比如将从左到右跟从右到左的LSTM状态相加，又或者将基于字符的嵌入跟基于词的嵌入相加等等。并且由于跳跃连接（skip connection）的存在，使得二者相加后的信息可以在编码器中传播的更远。

其实还有一个问题，大家可能会有疑问，如何分离PE+WE呢？不分开的话，如何使用它的位置信息呢？其实martinpopel对这一点也做出了回应，结合提问者Akella回答，可以做出下面的解释：就是大家可能认为将位置编码跟Embeddings分开是一种优势（就是一般感觉分开后更容易利用位置信息，加到WE中，反而会有一种PE信息消失的感觉），实际上需要知道的是，WE是一个可学习的参数，或许Transformer同样可以从PE+WE中学习到有用的特征。

实际上我个人感觉上面的回应都是直觉上的感觉，martinpopel也没有提出实验进行论证，比如实验对比相加和追加的效果。

深度学习就像是一个黑盒子，或许设计者也不知道它从中学习到了什么，凭借合理的假设对模型进行推演，如果实验效果好，那假设就可能是有用的。

如何计算位置编码？

论文中使用下面的公式来计算固定位置编码：
$PE_{(pos,2i)} = sin(pos/10000^{2i/d_{model}}) \\PE_{(pos,2i+1)} = cos(pos/10000^{2i/d_{model}}) \tag{1}$
其中 $p o s$ 是单词在seq中的位置，取值范围为 $[0, l e n (s e q) - 1]$ ， $i$ 是嵌入向量维度，取值范围为 $0, d_{model} -1]$ 。

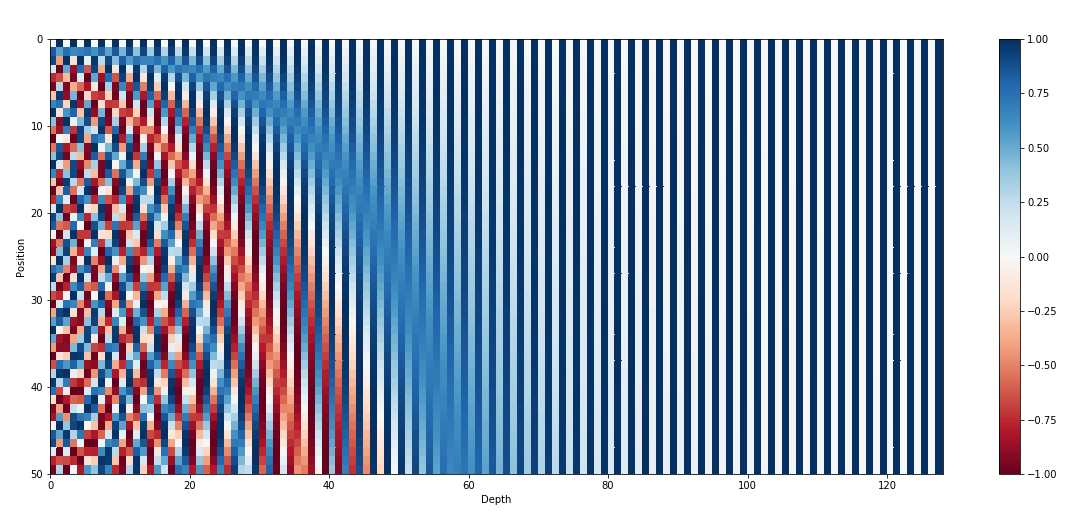

所以给定嵌入向量维度之后，输入句子的每一个位置向量就是固定的，下图代表的是嵌入向量维度为128，句子最大长度为50的位置编码表：
在这里插入图片描述

上图中，每一行代表一个位置编码，例如第1行，代表第1个单词的位置便面，第55行就代表第55个单词的位置编码。

每一个位置编码的维度都对应一个正弦信号。波长形成一个从 $2\pi$ 到 $10000 \cdot 2 \pi$ 的几何连续。之所以选择这个函数，是因为作者猜测它会比较容易的学习相对位置的参与，因为对于任意固定的偏移 $k$ ， $PE_{pos+k}$ 能够被表示为 $PE_{pos}$ 的一个线性函数。

我们也试验过使用学习的位置嵌入，结果发现两种方式取得几乎一样的结果。我们选择正弦版本，是因为他可能允许模型推断序列的长度比训练中遇到的更长。

3.编码器

在这里插入图片描述

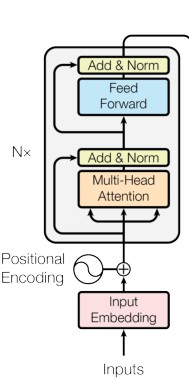

编码器的部分实际上就是上图圆角矩形包围的部分，它包含两个子层。接下来我们还是自底向上开始介绍：

在这里插入图片描述

Attention函数——铺垫：

一个attention函数可以看做是将一个query跟一组key-value对映射到一个输出。query、keys、values和输出都是向量。输出是values的加权和，每一个values对应的权重是由兼容函数（compatibility function）根据query和对应的key计算出来的。

这里说一下我对兼容函数的理解：

这里兼容函数的目的是根据query和keys来计算values的权重；

但是根据query和keys来计算values的权重的方法不止一个，本文用的是点积，还可以用加法；

兼容的意思就是这个函数可以随时替换成别的函数。

类似于编程中的向后兼容，就是即使换了具体的实现，但是原来的接口还是可用。

Scaled Dot-Product Attention

在这里插入图片描述

放缩点积注意的输入为queries、keys和values，queries和keys的维度为 $d_k$ ，values的维度为 $d_v$ 。然后我们计算query跟所有的keys的点积，然后除以 $\sqrt{d_k}$ ，之后再通过softmax函数计算所有values的权重。在此Transformer模型中， $d_k=d_v$ 。

为了方便计算，我们将所有的queries打包到矩阵Q中，同理将keys和values也打分别包到矩阵K和V中。于是计算Attention函数的公式就可以写成下面的样子：
$Attention(Q,K,V)=softmax(\frac{QK^T}{\sqrt{d_k}})V \tag{2}$

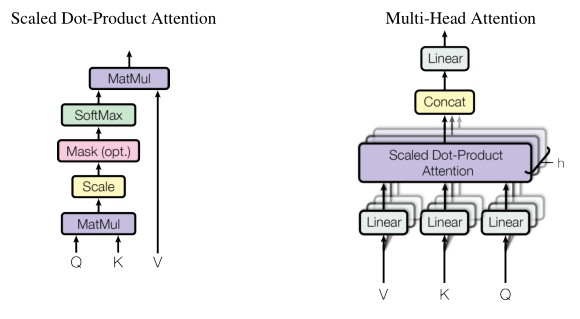

这个公式中， $QK^T$ 对应上图的 MatMul 操作，再对其除以 $\sqrt{d_k}$ 对应的是Scale操作， Mask（opt.）是可选操作，在编码器中没有用到，在后面解码器中会具体讲解它的作用，之后进行softmax得到每个词的影响力分布，即每个词对这个位置的影响有多大，最后跟矩阵V相乘，得到Attention函数输出。

两个最常用的Attention函数是加法注意（additive attention）和点积注意（dot-product （multi-plicative） attention）。上面这个模型就是用的点积注意，不过缩放因子用的是 $\frac{1}{\sqrt{d_k}}$ 。这两个函数的理论复杂度是一样的，不过在实践中，点积注意速度更快，更节省空间，因为后者可以使用高度优化的矩阵乘法代码实现。

如果 $d_k$ 比较小，两个机制表现是相似的，如果 $d_k$ 值较大的话，加法注意要优于点积注意。我们怀疑对于较大的 $d_k$ 值，点积的大小会增大，从而将softmax函数推入一个梯度极小的区域。为了抵消这个影响，我们将点积乘以 $\frac{1}{\sqrt{d_k}}$ 。

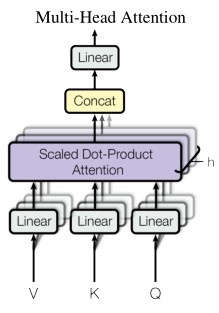

Multi-Head Attention

在这里插入图片描述

为什么使用多头注意？

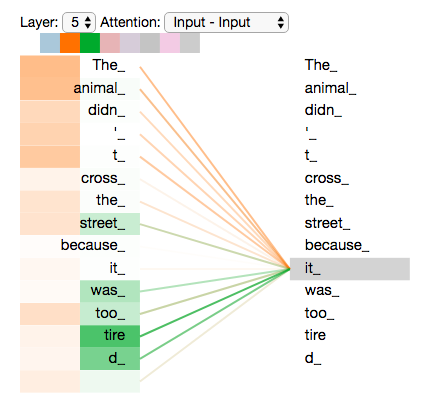

多头注意使得模型可以增强模型关注不同位置的能力，如果只有一个注意力头，那么它可能将更多的注意放到某一个词上，而使得其他词的影响力很小。例如：翻译“The animal didn’t cross the street because it was too tired”，其中“it"指的是“the animal”。如果是单头注意力可能会将大部分注意放到“the animal”上。但如果是多头注意，就会发现“tired”也会获得一定的注意，如下图：

在这里插入图片描述

实际上“the animal”跟tired“结合在一起会使得对“it”的表达更完整。

怎样进行多头注意？

作者的做法是将K、Q、V头投影到不同的子空间中，投影的参数随机初始化，之后就可以并行的计算attention函数，最后对结果进行拼接。论文中作者投影了h次，h=8，并且 $d_k=d_v=d_{model}/ h$ 。
$MultiHead(Q,K,V)=Concat(head_1,\cdots,head_h)W^O \\where \, head_i=Attention(QW_i^Q,KW_i^K,VW_i^V) \tag{3}$
其中投影参数矩阵 $W_i^Q \in \mathbb{R}^{d_{model} \times d_k}$ ， $W_i^K \in \mathbb{R}^{d_{model} \times d_k}$ ， $W_i^V \in \mathbb{R}^{d_{model} \times d_v}$ ， $W^O \in \mathbb{R}^{hd_v \in d_{model}}$ 。

由于每个注意力头的维度都降低了，所以其总的计算代价跟全维度单头注意力的计算代价相似。

最后再回到编码器部分

在这里插入图片描述

上面已经将Multi-Head Attention的结构和计算方式说完了，下下面我们再重新继续向上捋：

这里我们假设PE+WE的结果为X。显然编码器的输入就是X，然后我们再看X的流向，其中X一份复制流向了 Add&Norm ，另外三份X的复制流向了多头注意力层，结合多头注意力层的输入我们知道，这三部分分别对应V、K、Q，于是Q=K=V=X。我们再假设多头注意力的输出为Z，那么在 Add&Norm 这一层进行的计算就是 $N o r m (X + Z)$ 。

这里我们稍微解释一下Norm的含义，Norm全称Normalization，即归一化。

那么使用它的目的是什么呢？

是为了使得神经元的输入数据保持独立同分布。具体算法也有很多种，BN、LN，IN、GN等等。

这里再解释一下上面位置编码提到的跳跃连接（skip connection），在这篇论文中称为残差连接（residual connection），其实这二者说的是同一件事，跳跃连接了解决梯度消失问题，同时可以将PE+WE携带的信息传递到更深的层。对应的是上图中X传输到 Add&Norm 层的那个连接。

继续向上看，就是一个前馈神经网络层，它包括两个线性转换，中间是一个ReLU激活函数。
$FFN(x)=max(0,xW_1+b_1)W_2+b_2 \tag{4}$
线性变换在不同位置上是相同的，他们层与层之间使用不同的参数。另一个描述的方式是内核大小为1的两个卷积。输入输出的维度是 $d_{model}=512$ ，内层的维度是 $d_{ff}=2048$ 。

在前馈神经网络之后同样也使用了跳跃连接和归一化处理。

最后我们再看左侧的N，这个N代表这个编码器可以叠加，论文中作者使用了6层的编码器叠加。

4.解码器

在这里插入图片描述

右侧圆角矩形包围的部分就是解码器。相比于编码器多了一个子层。并且也是多层可叠加的，Transformer中，解码器部分也堆了6层。

下面开始自底向上开始解释解码器部分：

首先是解码器的输入部分，这里需要注意的是，解码器的输入只能早于当前的输出位置。举例来说：将“我是一名学生” 翻译成“I am a student”。如果当前解码器已经输出了“I am”，准备预测“am”的下一个单词，这时解码器的输入只能是“I am”，至于后面未预测的单词在Attention的softmax层之前要用 -inf 来代替。当模型预测到句子结束符时，整个句子才算翻译完成。

接下来是Masked Multi-Head Attention，这个要说一下，这个跟之前的多头注意相比多了一个Mask操作，没错就是我们之前在编码器放缩点积注意模型中，忽略掉的那个可选Mask操作。目的就是我们上一段说的将还未预测的单词用 -inf 代替。

之后还需要说的是中间层的输入部分，编码器的输出作为中间Multi-Head Attention的输入，对应V和K，解码器第一层的输出作为Multi-Head Attention的输入中的Q。

之后的部分就跟解码器是一样的了，不再赘述。

5.预测输出单词

将解码器的输出通过一个Linear层，得到logits向量，这个logits向量跟模型词库的大小是一样的，然后通过softmax层得到每一个词的概率，选取概率最大的那个词作为我们的要预测的下一个单词。

最后：

以上我们就将Transformer模型从输入到输出全部都讲解完了。虽然讲完了，但是应该还有一些细节可能没有涉及到，所以非常建议看一下下面的参考列表。其中参考【6】中文译本必看，这篇文章从头到尾将Transformer讲了一篇，非常详细，配图也非常形象，还有gif动图帮助理解。至于其他的参考，有条件就看，没条件就略过吧。
