MP2669GR-锂电池充电管理芯片

一、芯片特性

1.4.0V-14V的输入工作电压，5.0V-20V的输出电压。

2.三种工作模式：充电模式、升压模式和睡眠模式。

①充电模式下对电池充电电流峰值5A，升压模式下对外放电峰值3A。

②4个充电阶段按顺序分别为：涓流充电、预充电、恒流充电和恒压充电。

③输入电源存在时，自动检测适配器类型并设置输入电流限制，支持QC3.0快充协议。

④负载存在时，自动切换到升压模式对外输出，支持挂载快充识别芯片。

⑤没有输入源与负载的情况下，自动进入睡眠模式降低功耗，工作电流为18~22μA。

3.可编程3.1 - 4.675V充电电压，精度为0.5％。

4.具有I2C功能，通过I2C接口，主控芯片可以灵活地对MP2669芯片进行参数配置以及工作状态读取。

5.集成8位的SAR ADC用于电压电压的测量，转换时间20μs。

6.安全保护功能：输入过压保护、电池过压保护、短路保护、热关断和电池温度监测。

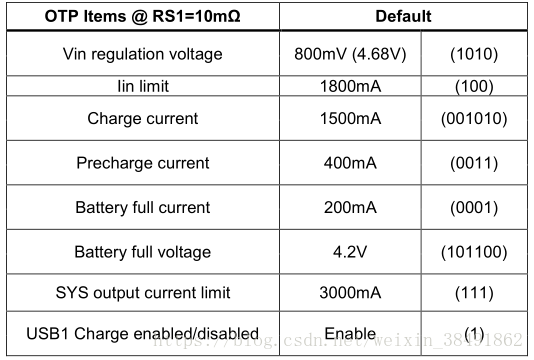

7.当测量电池电流电阻为10mΩ时，默认参数如下图：

二、电气特性

1.充电模式

①充电模式静态电流 2.3mA。

②输入欠压锁定电压  5v输入时--3.5v锁定、9v输入时--7.5v锁定、12v输入时--10.5v锁定，解除锁定电压 400mV。

③输入过压保护：5v输入时--7v保护、9v输入时--11v保护、12v输入时--14v保护，解除保护电压 400mV。

④输入过流保护：5.5A输入持续3ms时保护，300ms后再次开启并检测输入电流。

⑤电池满电电压、预充电池电压阈值、恒流充电电流、预充充电电流、终止充电电流都可以通过I2C通信设置。

  涓流充电电流 100mA。

⑥电池短路保护电压2.0v，解除保护电压250mV。电池满电解除电压270mV。
