设备功率与电流估算

功率与电流估算

在低压用电设备的功率与电流估算中，需结合设备类型、运行特性和国家标准（如GB 50054、GB 7251等）进行系统化设计。

一、功率与电流估算的核心方法

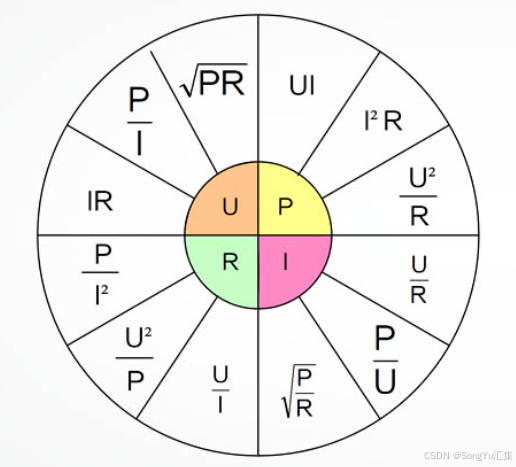

1. 基本公式

单相设备（220V AC）：

• • P：设备额定功率（W）
  • η：效率（电机类设备需考虑，一般取0.8~0.95）
  • cosϕ：功率因数（照明取0.9，电机取0.85，阻性负载取1.0）
• 三相设备（380V AC）：

2. 国标要求的关键参数

• GB 50054-2011《低压配电设计规范》：
  • 设备额定电流需≤电缆载流量的90%（安全余量）；
  • 短路保护需满足I2≤1.45×Iz（I2为保护装置动作电流， Iz为电缆允许持续载流量）。
• GB 4208-2008：设备外壳防护等级需符合安装环境（如IP54适用于潮湿车间）。

二、分类型设备电流估算技巧

1. 电动机类设备

• 启动电流：按额定电流的4~7倍计算（需校验断路器耐受能力）；
• 选型规则：
  • 电缆载流量≥1.25倍额定电流（GB 50168-2018）；
  • 长距离供电时，电压降需≤5%（GB/T 12325-2008）。

2. 照明回路

• 功率密度法：
  • K同时系数：办公区取0.7~0.9，商场取0.6~0.8（GB 50034-2013）；
  • 最小截面积：铜缆≥1.5mm²（GB 50303-2015）。

3. 加热设备（电阻炉等）

• 简化计算：直接按Ib=P/U（cosϕ=1.0）；
• 过载保护：断路器额定电流≥1.1倍Ib（GB 14048.2）。

三、国标合规性关键控制点

1. 电缆选型与载流量验证

• 步骤：
  1. 计算设备额定电流Ib；
  2. 根据敷设环境（温度、并列根数）校正电缆载流量（参考GB/T 16895.15）；
  3. 确保校正后载流量Iz≥1.25Ib（GB 50054-2011第3.2.2条）。
• 示例：
       Ib=50A，环境温度40℃时选YJV-4×16mm²（30℃载流量87A，温度校正后≈87×0.91≈79A >1.25×50=62.5A）。

2. 电压降校验

• 国标限值：
  • 动力设备≤5%；
  • 照明及精密设备≤3%（GB/T 12325-2008）。
• 公式优化（三相平衡负载）：

技巧：优先选择感抗X较低的电缆（如多芯绞合电缆）。

3. 短路保护配合

• 热稳定校验（GB 50054-2011第3.2.14条）：
  • Ik：短路电流（kA）；
  • t：断路器动作时间（s）；
  • K：铜导体取143，铝取94。
• 示例： Ik=10kA， t=0.2s，则Smin=10×0.2/143≈1.97mm2，实际选4mm²满足要求。

四、实际工程中的高频问题与对策

1. 谐波电流处理（GB/T 14549-1993）

问题：变频器、LED电源等产生谐波，导致中性线电流超标。

对策：中性线截面积≥1.5倍相线（三次谐波含量>33%时）；采用滤波装置或K系数变压器。

2. 周期性负载的等效电流法

• 步骤（GB/T 16895.15附录B）：
• 示例：某设备每小时运行15分钟（I=100A），等效电流为100×√(15/60)=50A。

3. 环境适应性设计

• 高温环境：选择耐高温电缆（如YJV-90℃），或增大截面积；
• 腐蚀环境：采用无卤低烟护套（如WDZ-YJY）或穿PVC管（GB/T 19666-2019）。

五、设计案例：某实验室380V设备配电

• 参数：
  • 设备：3台7.5kW电机（cosϕ=0.85，η=0.9），2台15kW电阻炉；
  • 电缆长度：50米，环境温度35℃，3根并列敷设。
• 计算步骤：

• 电机电流：I1=7.5×1000/（1.732×380×0.85×0.9）≈14.9A
  电阻炉电流：电阻炉为纯电阻电路，cosϕ=1，电阻炉直接将电能转化为热能，效率≈100%。所以I2=15×1000/（1.732×380）≈22.8A

• 总电流：44.7 + 45.6 = 90.3A；
  选电缆：YJV-4×25mm²（30℃载流量116A，35℃校正后≈116×0.94≈109A，略不足，需选35mm²）；

六、工具与标准推荐

• 计算工具：
  • Excel模板：输入功率、电压、功率因数自动生成电流；
  • ETAP/DIgSILENT：仿真验证短路容量与保护配合。
• 核心国标：
  • GB 50054-2011：低压配电设计通用要求；
  • GB/T 16895系列：电缆载流量与敷设规则；
  • GB 7251.1-2013：低压成套开关设备安全要求。
