电机三角形和星形接法关系比较

电机三角形和星形接法关系比较

在电力传动领域，电机的接线方式直接关系到其运行性能、效率及安全性。

其中，三角形接法和星形接法是两种最为常见的电机绕组连接方式。

以下为这两种接法进行详细的比较，探讨它们各自的特点、应用场景。

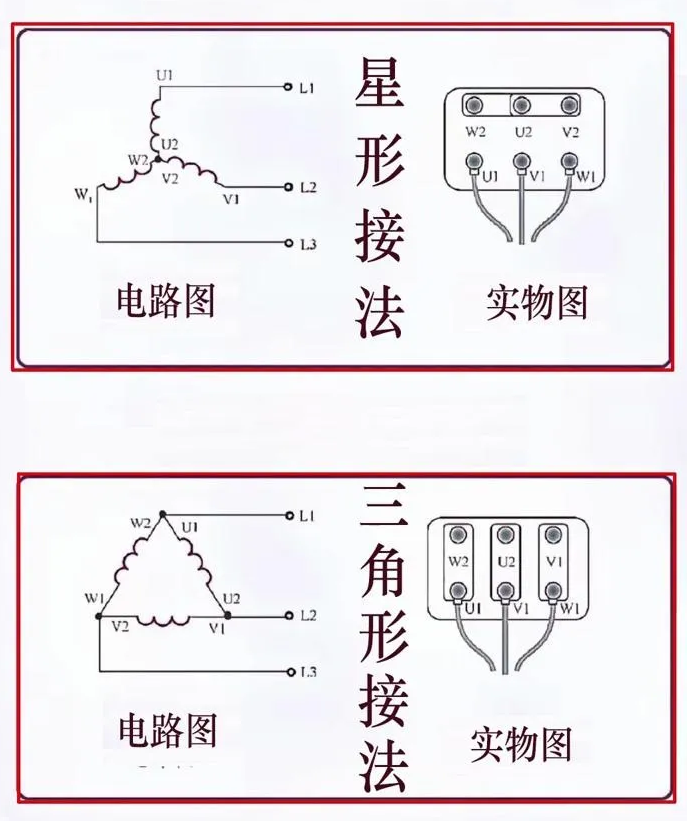

一、定义与接线方式

1. 三角形接法：

● 定义：三角形接法，即将电机绕组的三相线圈首尾相连，形成一个闭合的三角形结构。这种接法下，每个绕组承受的是线电压，即三相电源电压之间的电压，通常为380V。

● 接线方式：将电机绕组的三相线圈首尾相连，形成一个闭合的三角形结构。

● 特点：每个绕组承受的是线电压，即380V（在标准三相供电系统中）。

2. 星形接法：

● 定义：星形接法，又称Y形接法，是将三相电源三个绕组的末端连接在一起，形成一个公共点，从始端引出三条端线作为电源端。这种接法下，每个绕组承受的是相电压，即绕组两端之间的电压，通常为220V。

● 接线方式：将电机绕组三相末端连接在一起，形成一个公共点（中性点），从始端引出三条端线作为电源端。

● 特点：每个绕组承受的是相电压，即220V（在标准三相供电系
