常见低压电气元件看图识物

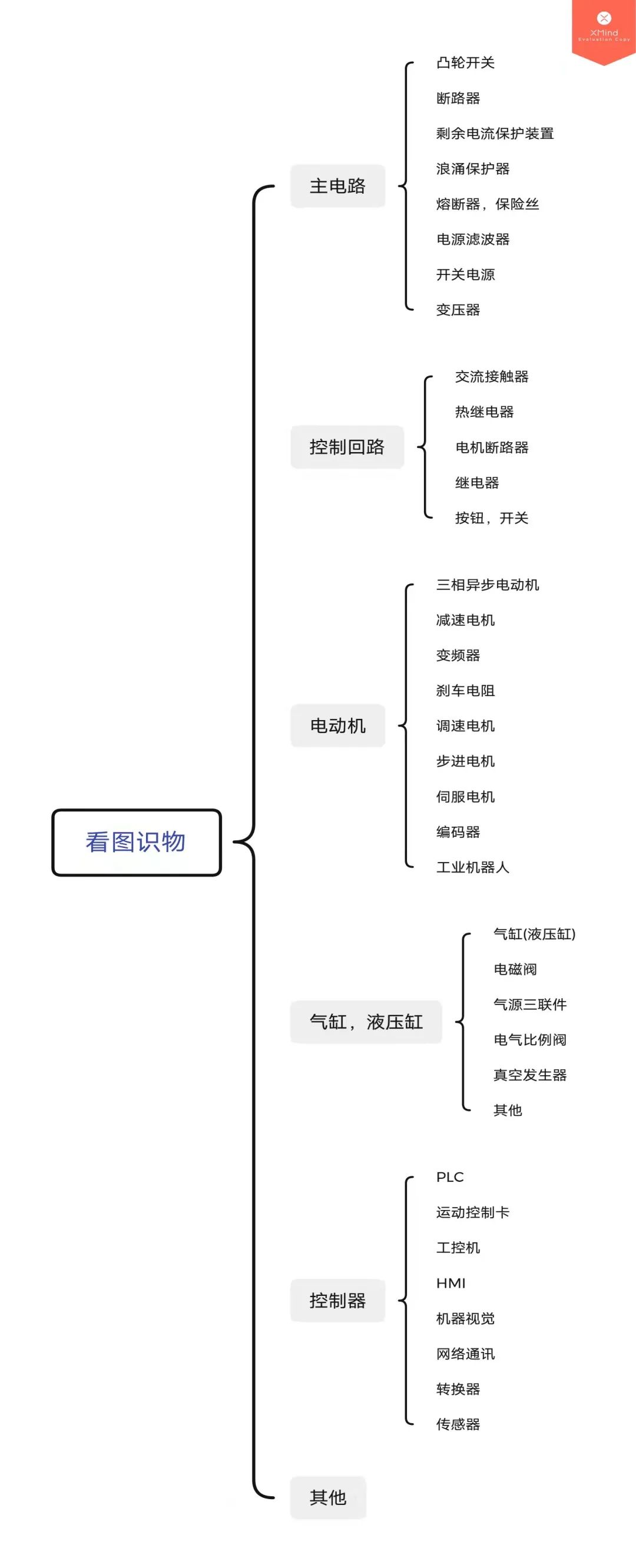

主电路

1

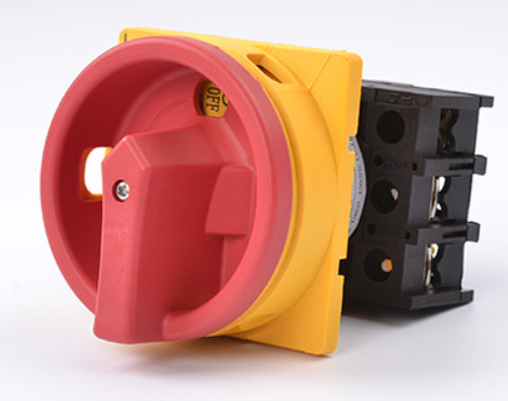

凸轮开关

主要作用：切断电源

2

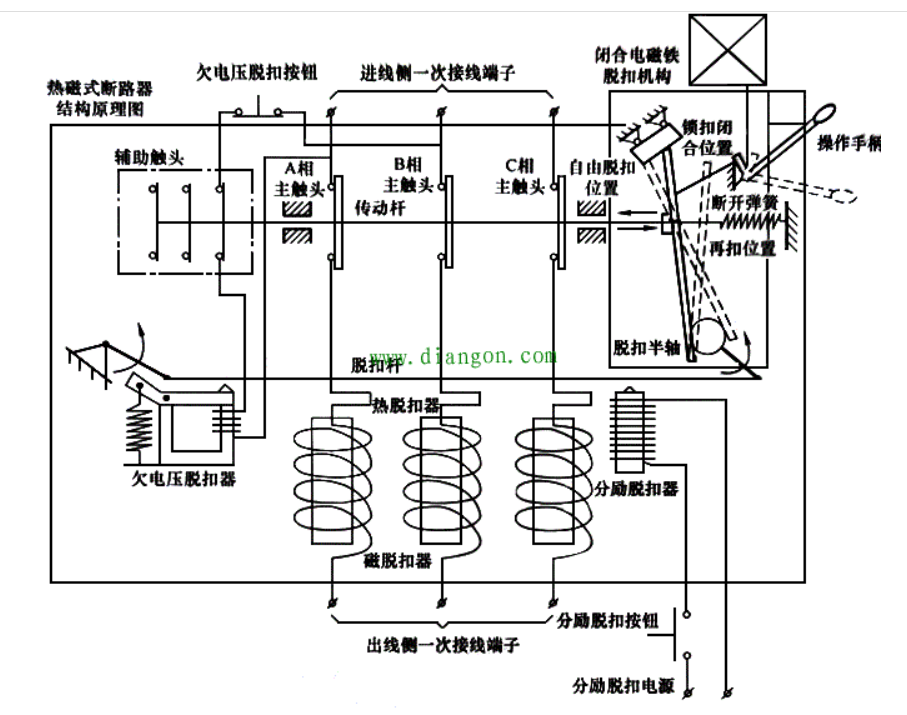

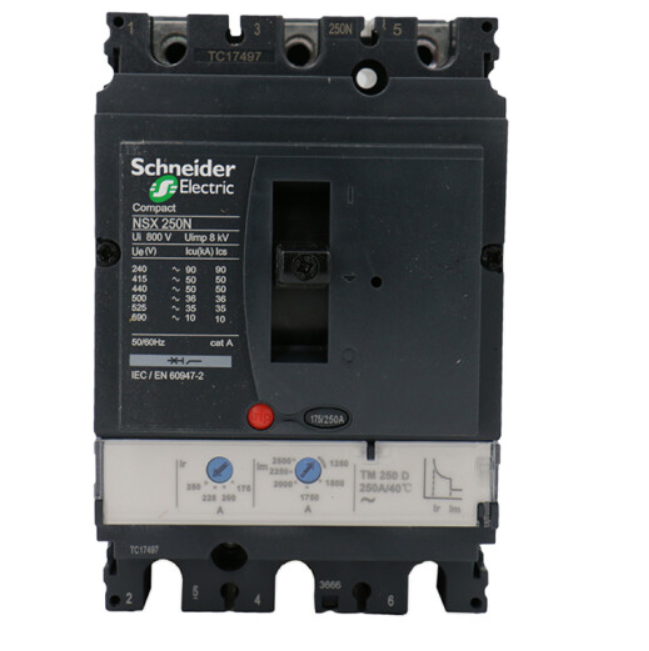

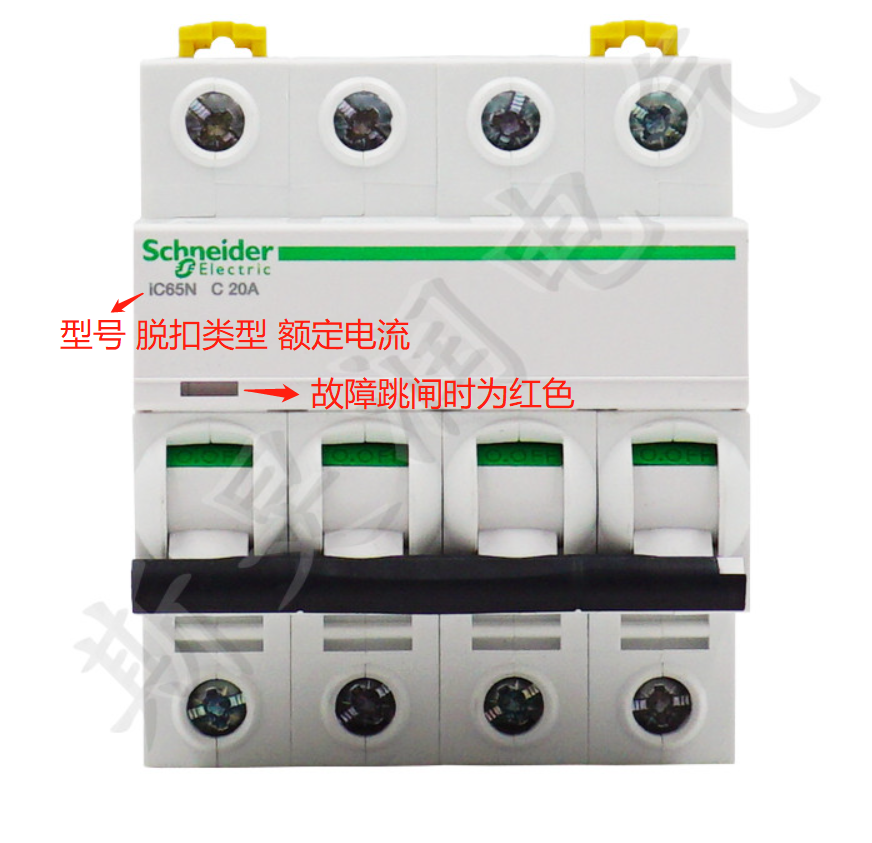

断路器

主要作用：短路、过载、欠压、失压保护。

工作原理

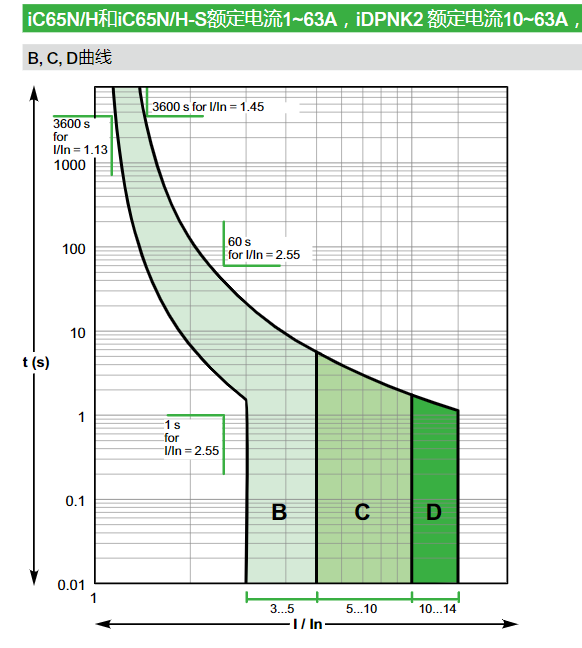

脱扣特性曲线图

3

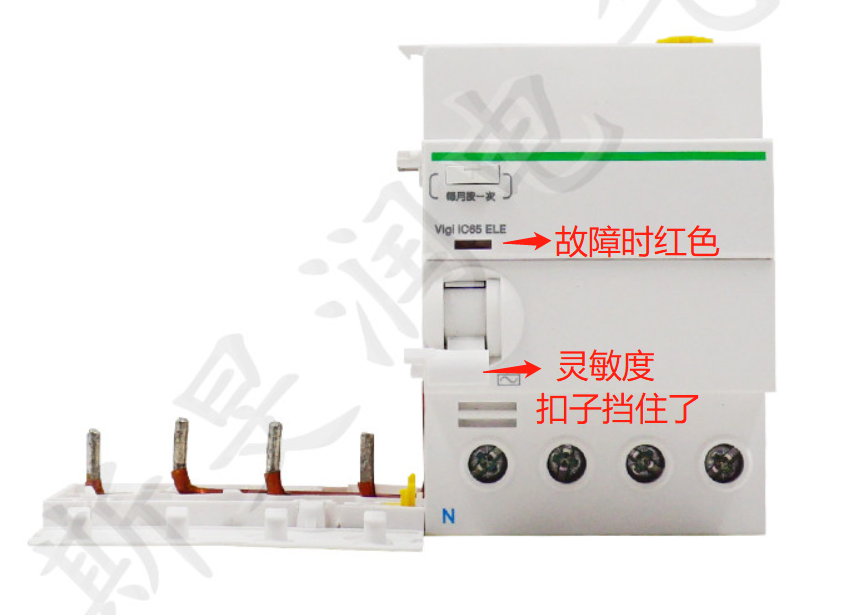

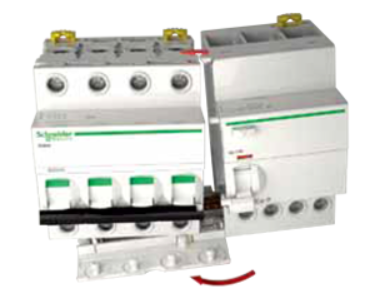

剩余电流保护装置

主要作用：给断路器增加漏电保护功能。

工作原理：剩余电流互感器检测剩余电流超过灵敏度就动作跳闸。

4

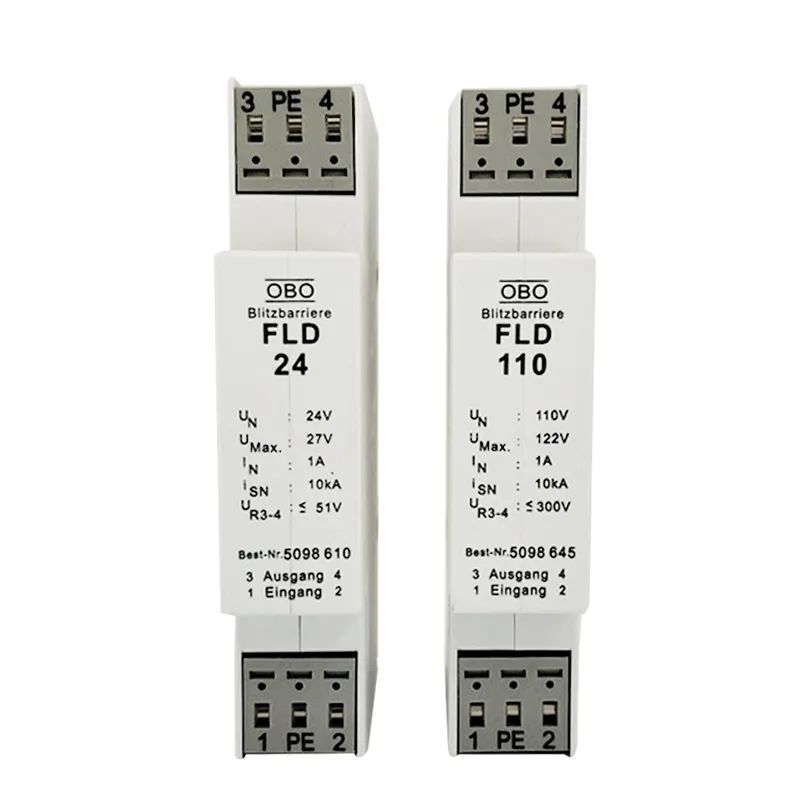

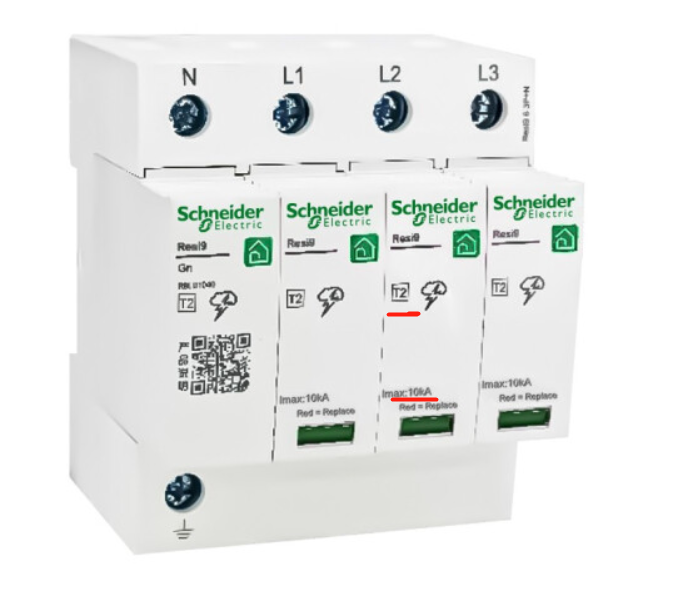

浪涌保护器

主要作用：防雷。

工作原理：当电气设备受干扰产生最高电流或受到雷击时，浪涌保护器能及时导通分流，迅速将电流泄入大地，保护设备不受雷击。

5

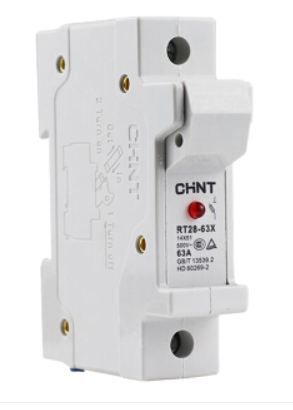

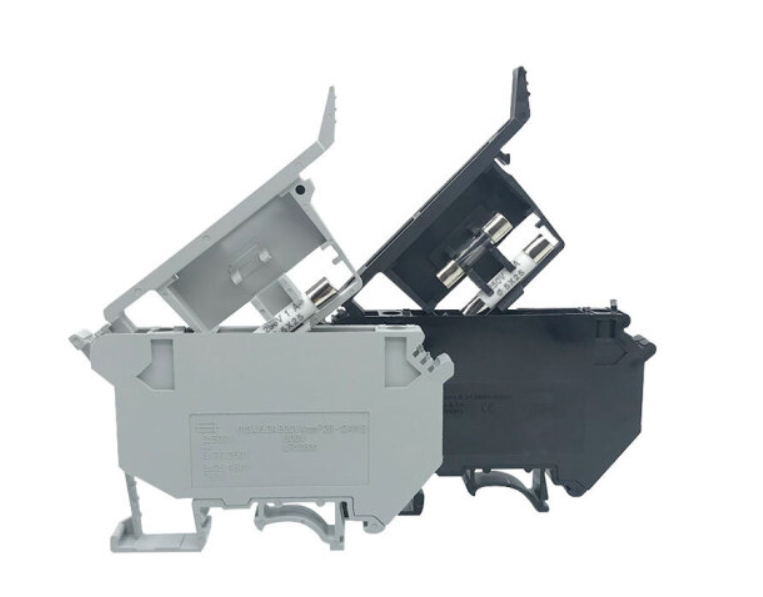

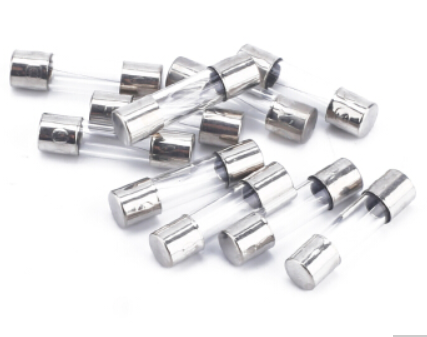

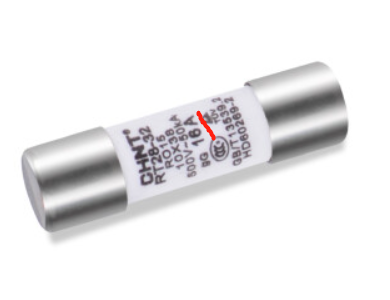

熔断器，保险丝

主要作用：短路保护。

工作原理：电流超过规定值，就发热烧毁熔体或保险丝，从而断开电路。

6

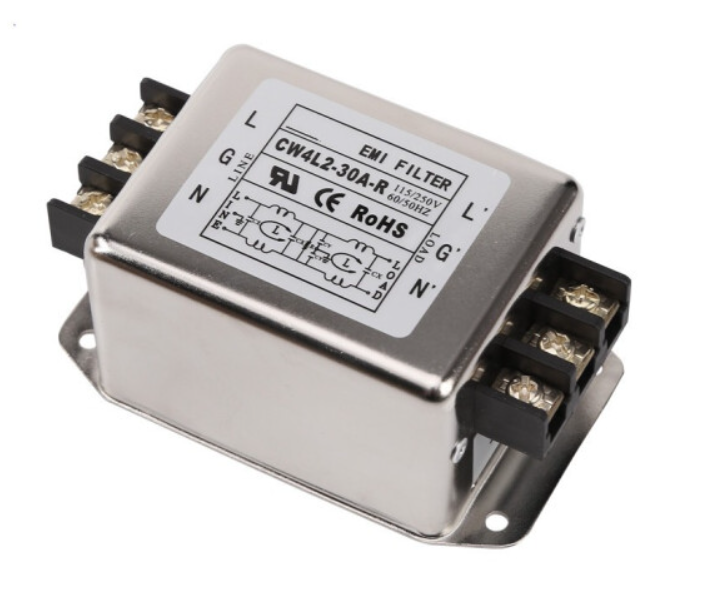

电源滤波器

主要作用: 防止电磁干扰从电源进入PLC系统。

7

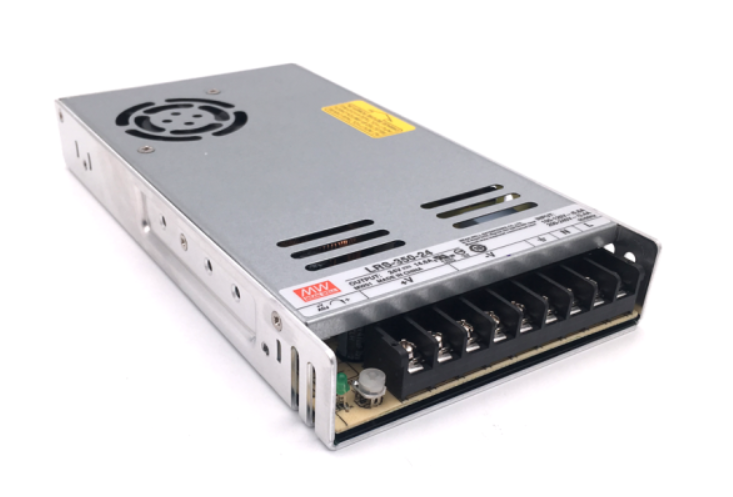

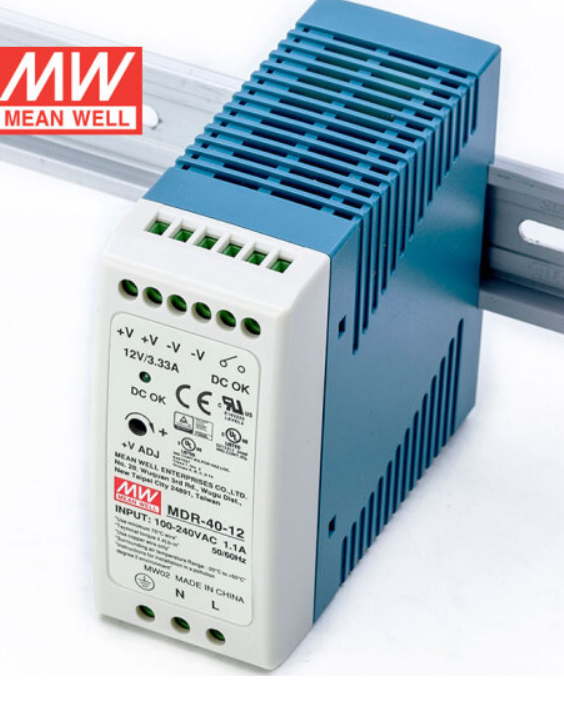

开关电源

主要作用：交流变直流

8

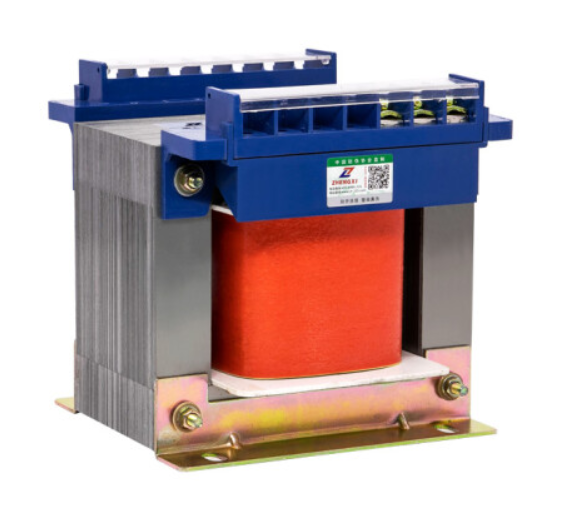

变压器

主要作用：电压变换、阻抗变换、稳定电压、电流隔离。

控制回路

1

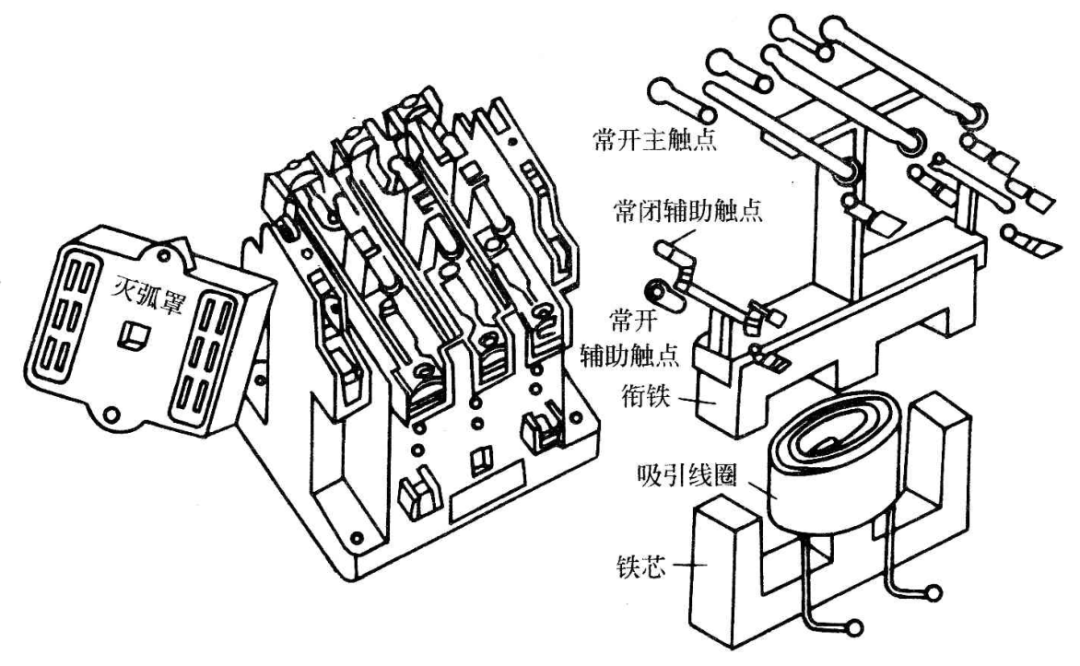

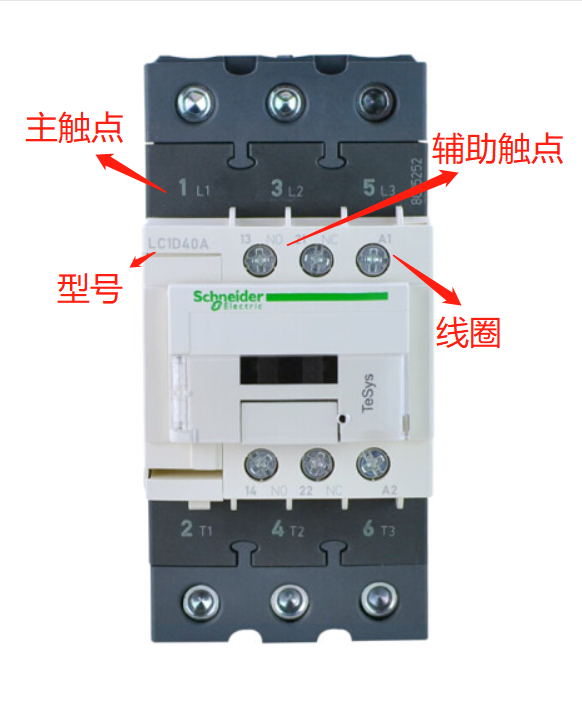

交流接触器

主要作用：接通和切断电路（电源），欠压保护。

工作原理：线圈得电产生磁场，吸动铁芯，带动主触点吸合，辅助触点动作；线圈失电，恢复初始。

2

热继电器

主要作用：电机的过载保护

工作原理：过载时，加热元件使双金属片变形推动推杆，从而断开触点，切断电路。断电后，双金属片可冷却缓慢自行恢复，也可按复位按钮恢复。

<
