无线网络6种组网架构，你用过哪几种？

在WLAN的演进和发展过程中，实现它的技术标准有很多，比如蓝牙、802.11系列、HyperLAN2。

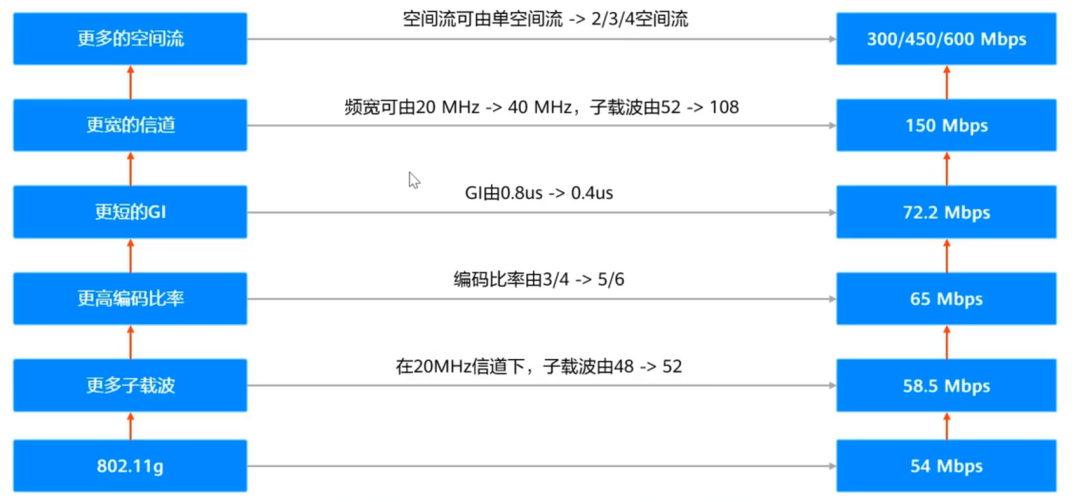

802.11系列标准的实现技术相对简单、通信可靠、灵活性高和实现成本相对较低，所以最终成为了WLAN的主流技术标准。

现在，802.11系列标准也成为了WLAN技术标准的代名词。

在工作里，每个网工都会接触到WLAN，但现状是，很多人知其然，而不知其所以然，所以今天这篇文章，给你梳理一下。

01

WLAN技术7大概念

WLAN是什么？

WLAN的全称是Wireless Local Area Network，指应用无线通信技术。

通过WLAN，可将计算机设备互联起来，构成可以互相通信和实现资源共享的网络体系。

WLAN本质的特点是不再使用通信电缆将计算机与网络连接起来，而是通过无线的方式连接，从而使网络的构建和终端的移动更加灵活。

这里也许有一些小白粉丝会有疑问，那这么说，WLAN不就是WiFi吗？

802.11组织制定了WLAN的标准，符合标准的就能叫做WiFi，不符合的就，你懂得。

什么叫做不符合的？比如军用产品。

所以它俩的区别其实很小，日常混用也无伤大雅。

当然，非要说一个所以然，用一句话就能解释：WiFi是符合802.11标准的WLAN。

当然，WLAN还涉及到了很多技术点，我简单在下方罗列7个，希望能补充你的技术盲区。

01 SSID（Service Set ID ）：服务集识别码

SSID就是我们常说的无线信号，大家平时手机或笔记本电脑打开无线后所接收到的所有信号名称即为SSID。

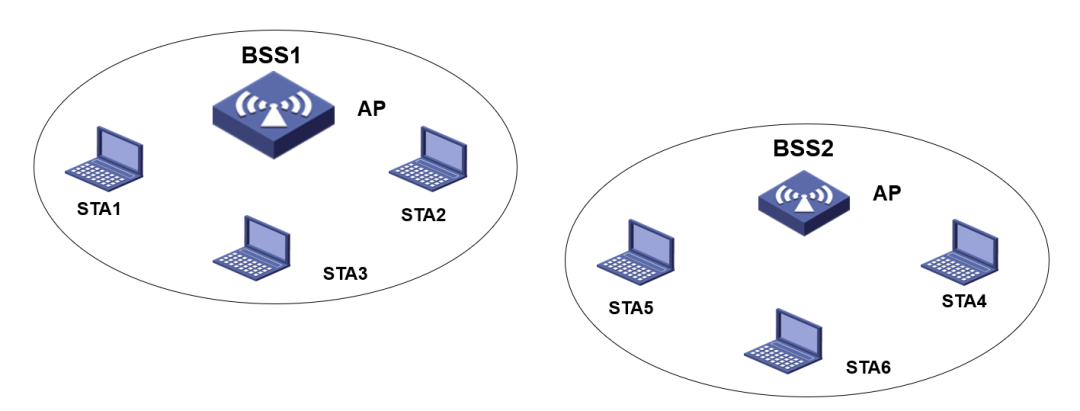

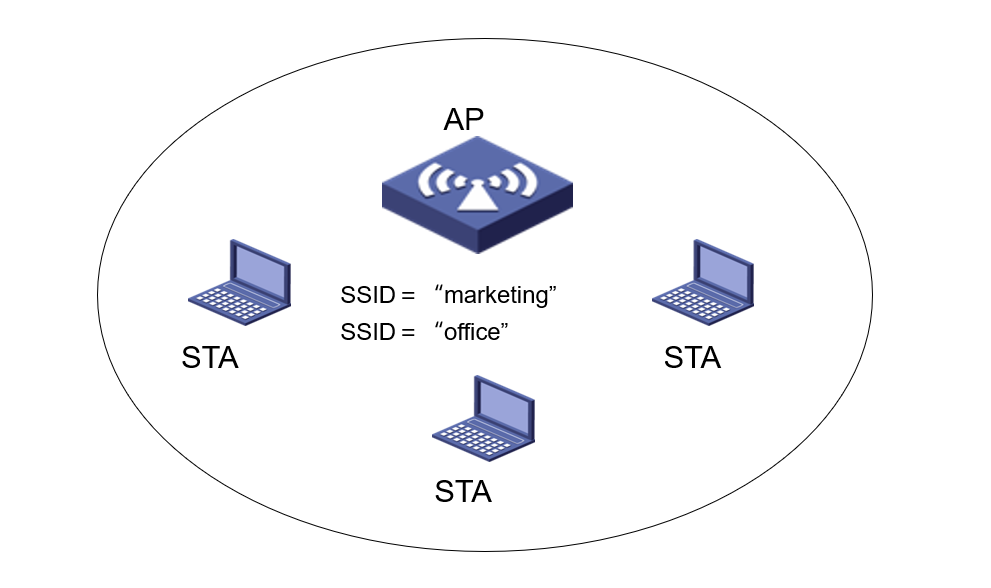

02 BSS（Basic Service Set）：基本服务集

BSS指的是一台无线路由器释放的某个SSID的覆盖范围。图中还涉及到一些名词：

STA（Station）：任何的无线终端设备。

AP（Access Point）：即无线路由器，企业级无线路由器有胖/瘦之分。

BSSID：BSS的标识，一般为AP radio口MAC地址。

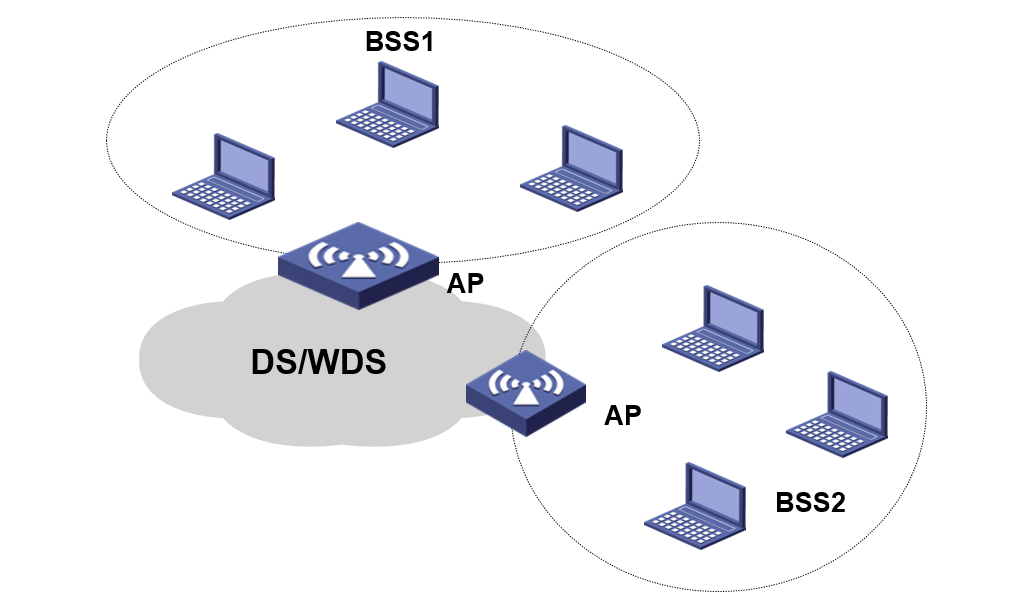

03 DS（Distribution System）：分布式系统

DS指的是AP上连的有线网络。而如果是通过AP桥接或MESH组网，则称为WDS（Wireless Distribution System无线桥接）。#网络工程师俱乐部

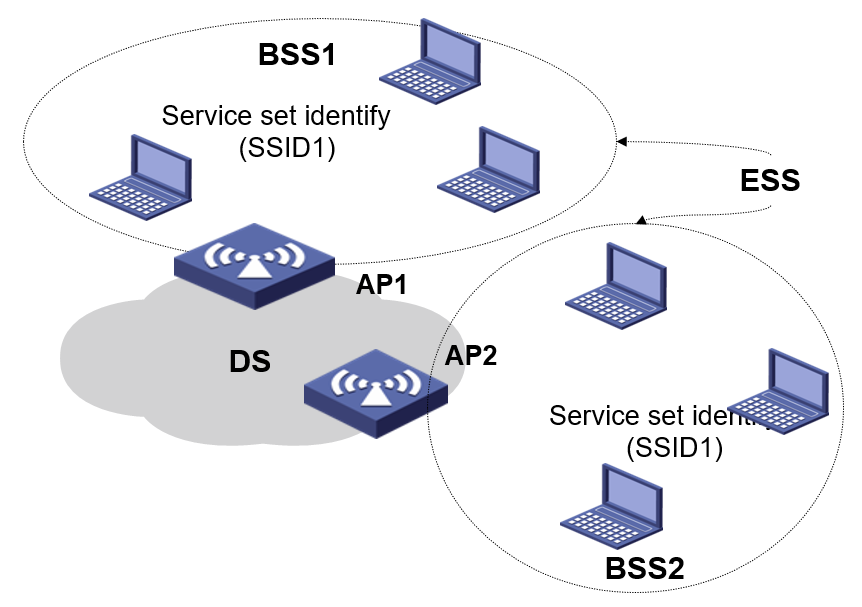

04 ESS（Extended Service Set）：扩展服务集

ESS采用相同的SSID的多个BSS形成的更大规模的虚拟BSS。

在企业WLAN网络中我们会通过大量AP释放相同的SSID来覆盖企业所有区域。目的是终端移动到企业任何位置都能够使用无线网络，并且不需要重新连接。

所以，多个AP释放出相同SSID所共同覆盖的范围即为ESS。

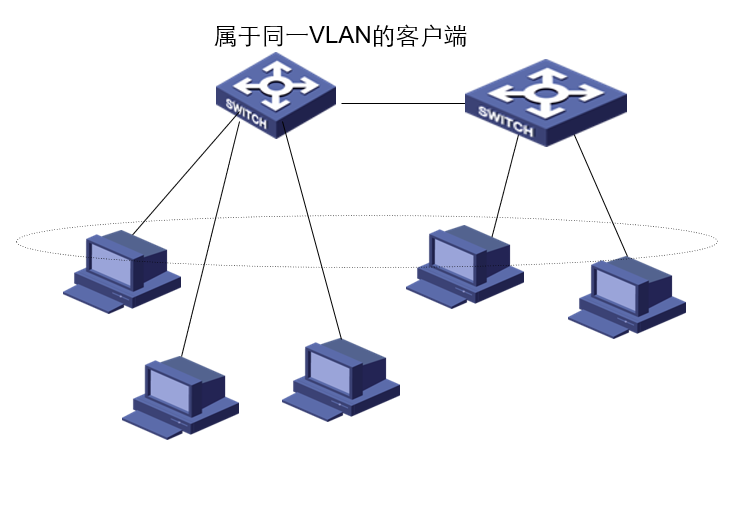

你可以类比有线网络的VLAN技术来帮助理解，在同一个二层网络中，不同交换机的接口划入相同VLAN则处于同一个广播域。

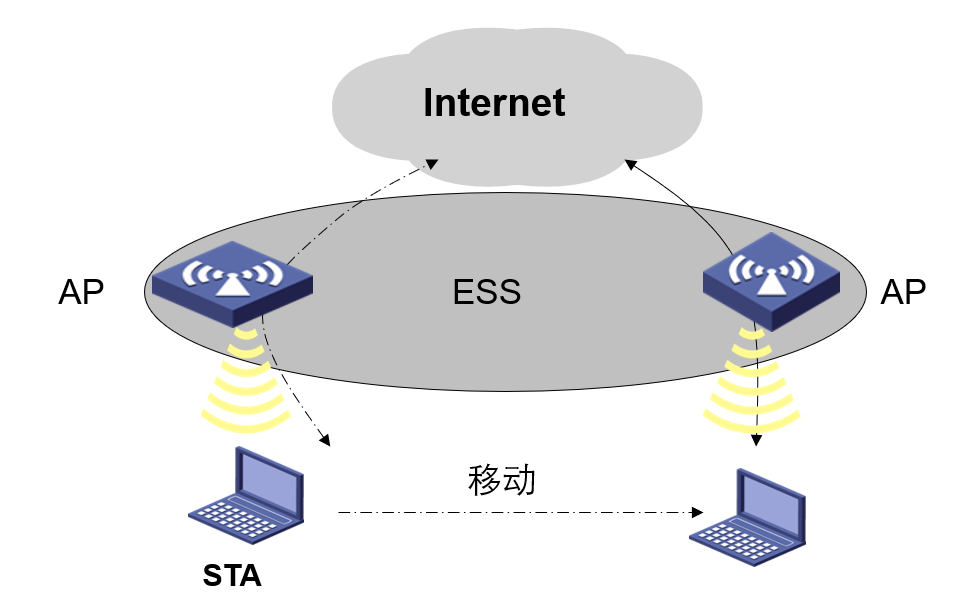

05 无线漫游

技术漫游就是指终端解除和老AP的关联，并重新关联到新AP恢复网络连接的过程。

从应用上讲，漫游是WLAN网络提供给终端在ESS区域内不受限制的移动，并保证业务不中断、终端IP地址不改变的一种服务。

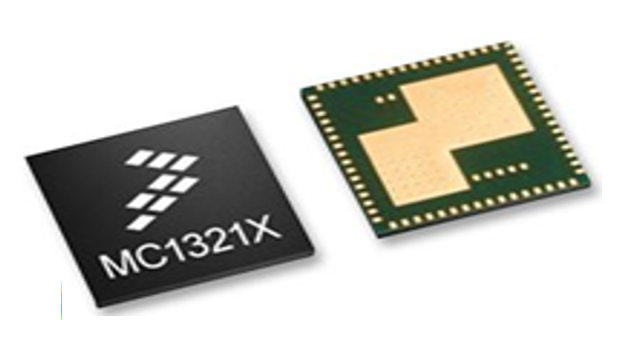

06 射频收发器（RF Transceiver）

也叫射频芯片或射频卡，无线信号之源头。它直接产生高频电磁信号，也能对接收到的电磁信号进行调制解码。#网络工程师俱乐部

无线路由器中最重要的部分，AP中射频收发器的多少也决定着AP的待机量和AP性能。

07 RSSI（Received Signal Strength Indication）：用户实际接收信号强度

上图为RSSI计算公式，也就是终端所接收到的信号的强度，通常是负值，单位是dBm。

02

无线网络架构

一次梳理清

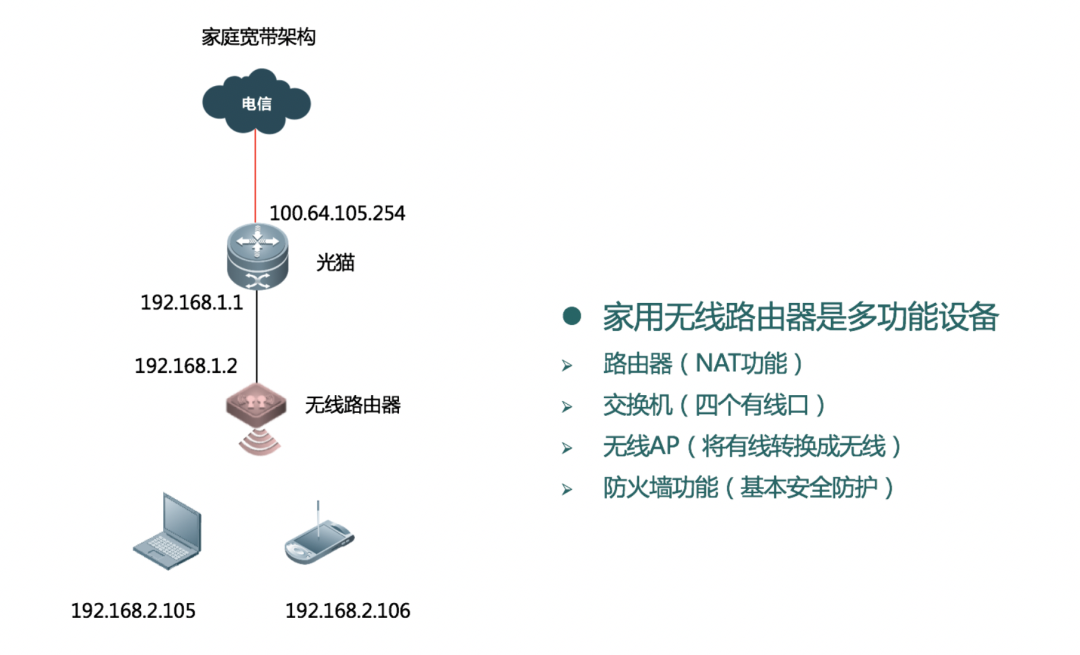

01 无线典型组网一：家庭无线网络

这是典型家庭无线组网，此网络中做了两次NAT，分别在无线路由器和光猫出口。无线路由器将有线信号转为无线Wi-Fi信号。

也可将无线路由器设置为中继模式，DHCP在光猫上进行，这样无线路由器只做二层透传，无需NAT。

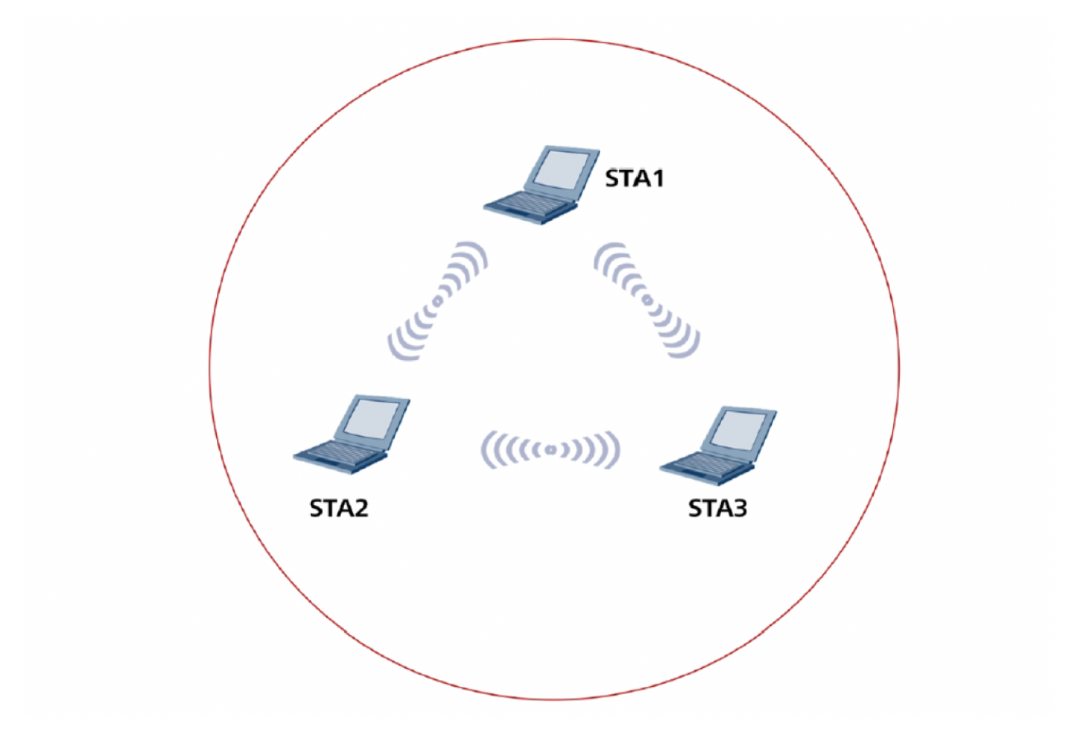

02 无线典型组网二：Ad-Hoc组网架构

用户可在笔记本电脑上（Win7以上系统）创建无线网络，用于其他无线终端连接，实现局域网通信。

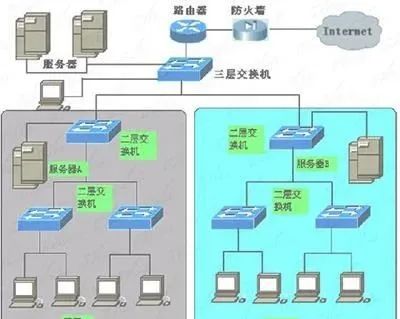

03 无线典型组网三：中小型企业无线组网

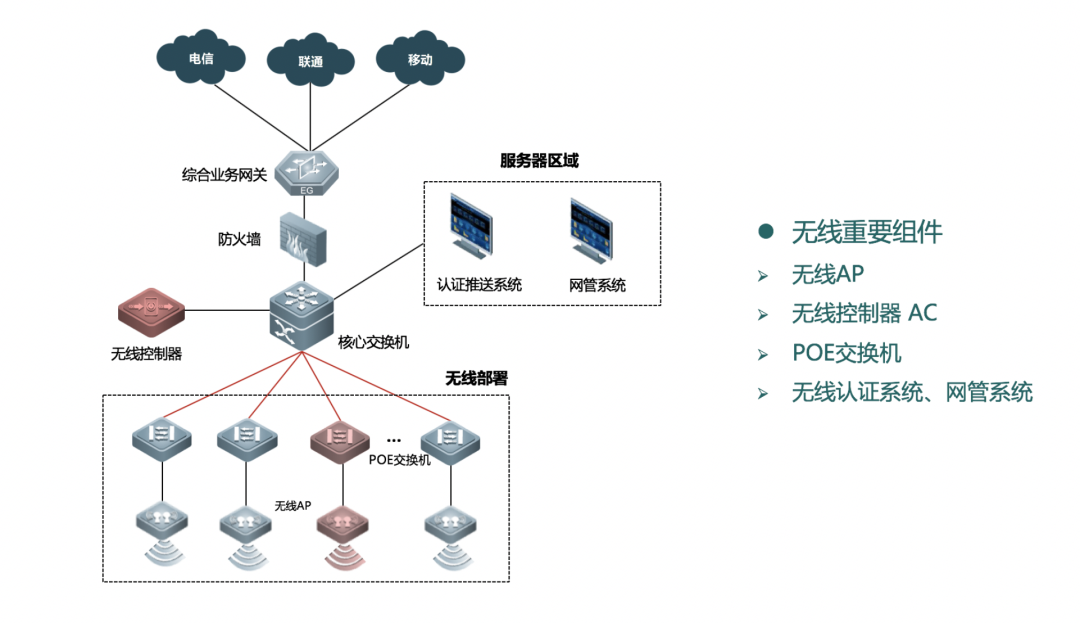

04 无线典型组网四：大规模无线组网架构

05 无线典型组网五：WDS无线桥接组网

桥接主要通过无线实现两个网络互联，之前文章有给大家介绍过室外AP，传统室外AP都可以设置为网桥模式。

当然，用室外AO做网桥成本太高。一般厂商都有专门的网桥设备，用于无线桥接，价格相对更低，且桥接距离更远。#网络工程师俱乐部

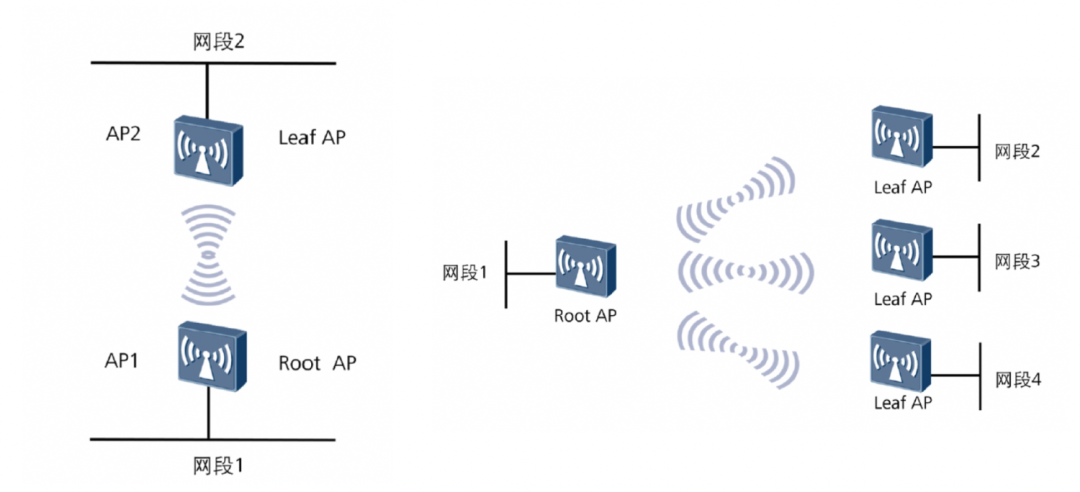

桥接组网分为点对点、点对多点两种，如下图所示，针对接入点较多的场景，推荐使用点到多点组网，节省AP/网桥数量。

在生产环境中推荐使用2.4GHz频段做为WDS桥接回传，信号衰减小，5GHz频段实现用户终端接入，降低干扰，以达到最好的覆盖效果。

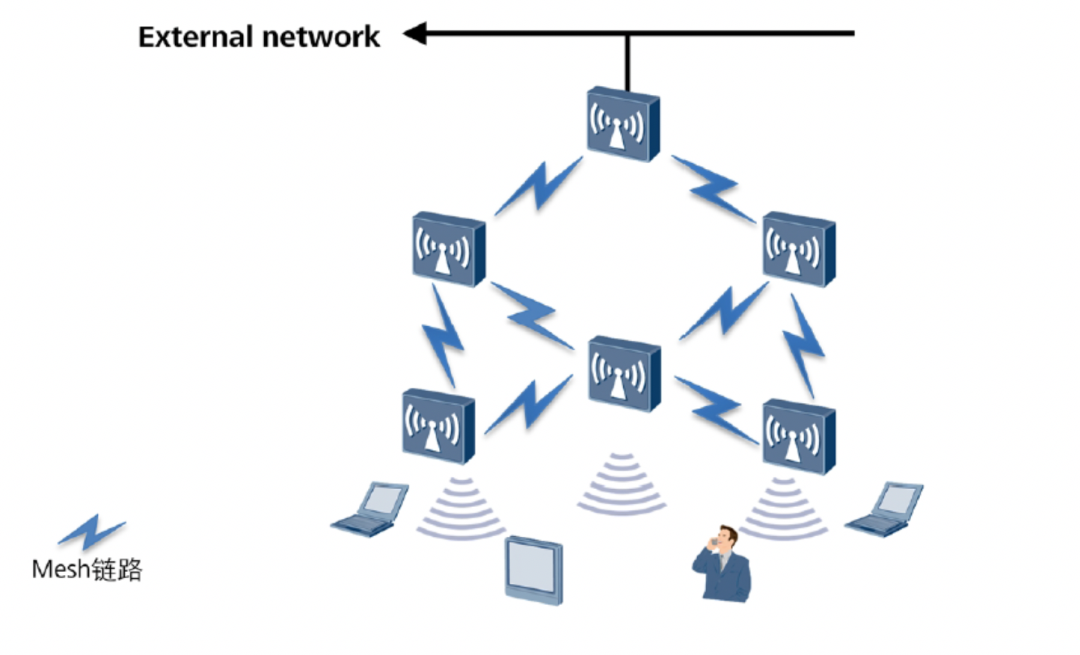

06 无线典型组网六：MESH组网

无线MESH组网（Wireless Mesh Network，WMN）是指利用无线链路将多个AP连接起来，并最终通过一个或两个根节点接入有限网络的一种网状动态自组织自配置的无线网络。

组网架构如图所示：

MESH架构组网主要应用于仓储环境或厂房：此类场景面积较大且不方面布线，只能采用MESH架构组网，AP设置为MESH模式，自动协商，进行组网和数据回传，边缘AP接入有线网络即可，减少布线工作，同时具备链路冗余功能。

介绍了几种常见无线组网架构，桥接和MESH架构用的不多，仅做了解。
