Dialog DA14585+Sensirion SHT3X+SGP30环境温湿度检测设计

好记性不如烂笔头，既然不够聪明，就乖乖的做笔记，温故而知新。

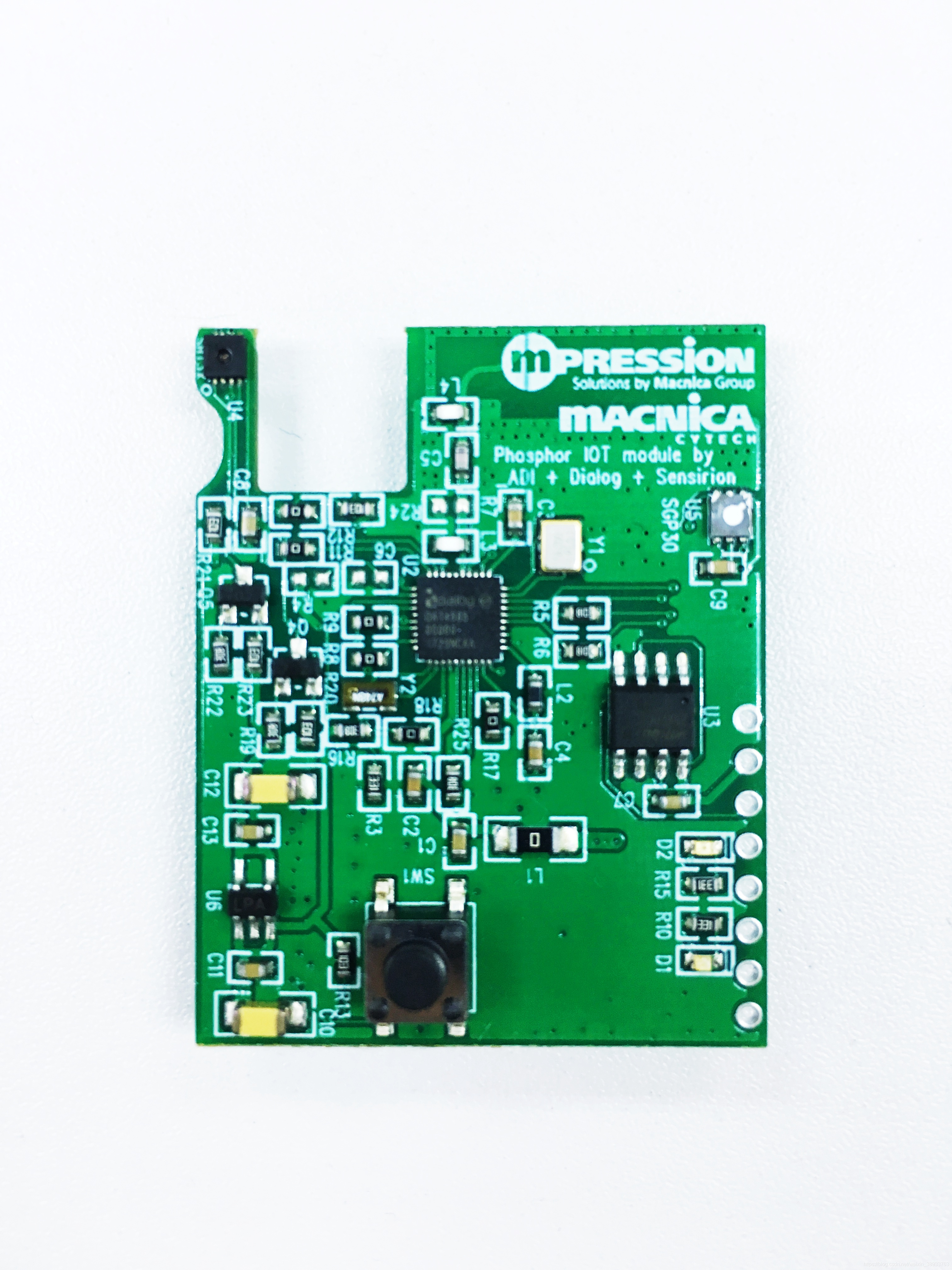

Phosphor IOT Module是以DA14585作为主控的用于环境监测的评估板；
DA14585是符合Bluetooth 5.0标准，16M 32位ARM Cortex-M0的SoC，是目前市场上尺寸最小、功耗最低和集成度最高的低功耗蓝牙解决方案，广泛运用于IoT产品；
环境传感器使用的是世界领先的高质量传感器制造商Sensirion的SGP30和SHT3x；SGP30和SHT3x将支持DA14585实现对周围环境TVOC、CO2eq、温度、湿度等实时检测；通过DA14585低功耗蓝牙无线传输至IOS或Android智能手机。

本文只做简单介绍，更详细的SDK、硬件设计等成套资料，敬请邮件至：495323976@qq.com

主要物料及其规格书:

Part Umber	Function	Note
DA14585	Wireless data transmission /MCU	In Folder “1_Datasheet/Dialog”
Sensirion SGP30	TVOC/CO2eq	In Folder “1_Datasheet/SGP30”
Sensirion SHT3X	Temperature /humidity	In Folder “1_Datasheet/SHT3X”

蓝牙特性:

• 符合Bluetooth 5.0、 ETSI EN 300 328和 EN 300 440 Class 2（欧洲）、 FCC CFR47 Part 15（美国）及ARIB STD-T66（日本）标准
• 支持多达8个蓝牙低功耗连接
• 16 MHz 32位ARM Cortex-M0，带SWD接口
• AES-128位加密处理器
• 64 kB一次性可编程（OTP）内存
• 96 kB 低功耗SRAM
• 128 kB ROM 操作系统和协议栈
• 16 MHz晶振（±20 ppm最大值）和RC振荡器
• 32 kHz晶振（±50 ppm）
• RCX振荡器（±500 ppm最大值）
• TX： 3.4 mA， RX： 3.7 mA（理想DC-DC转换）
• +0 dBm发射输出功率
• -20 dBm‘近场模式’输出功率
• -93 dBm的接收器灵敏度

SHT3x 特性:

• 湿度工作范围：0 - 100% RH
• 温度工作范围：-40°C - 125°C (-40°F - 257°F)
• 湿度响应时间：8 秒 (tau63%)

SGP30 特性:

• TVOC输出范围: 0 – 60’000 ppb
• CO2eq输出范围: 0 – 60’000 ppm
• 典型精度：15% of measured value

Develop Tools
KEIL
Dialog DA1458X系列芯片使用KEIL编译。KEIL是最常用的开发工具之一，敬请网上下载安装KEIL 5版本。
SmartSnippets_Toolbox
SmartSnippets提供了Dialog的蓝牙芯片组开发工具包。可通过它编辑优化代码，以获得最佳的性能。
它的作用:
1.可以直接写芯片OTP寄存器；
2. 可以检查电源配置文件并反馈其受到应用软件的影响；
3. 通过UART、JTAG将烧录固件
SmartSnippets工具箱最大限度地利用了主板上的可用特性，从而允许蓝牙智能应用程序的开发人员在不使用昂贵和笨重设备的情况下工作。该工具将在芯片活动中提供完全可见性，这在开发超低功耗无线应用程序中至关重要。

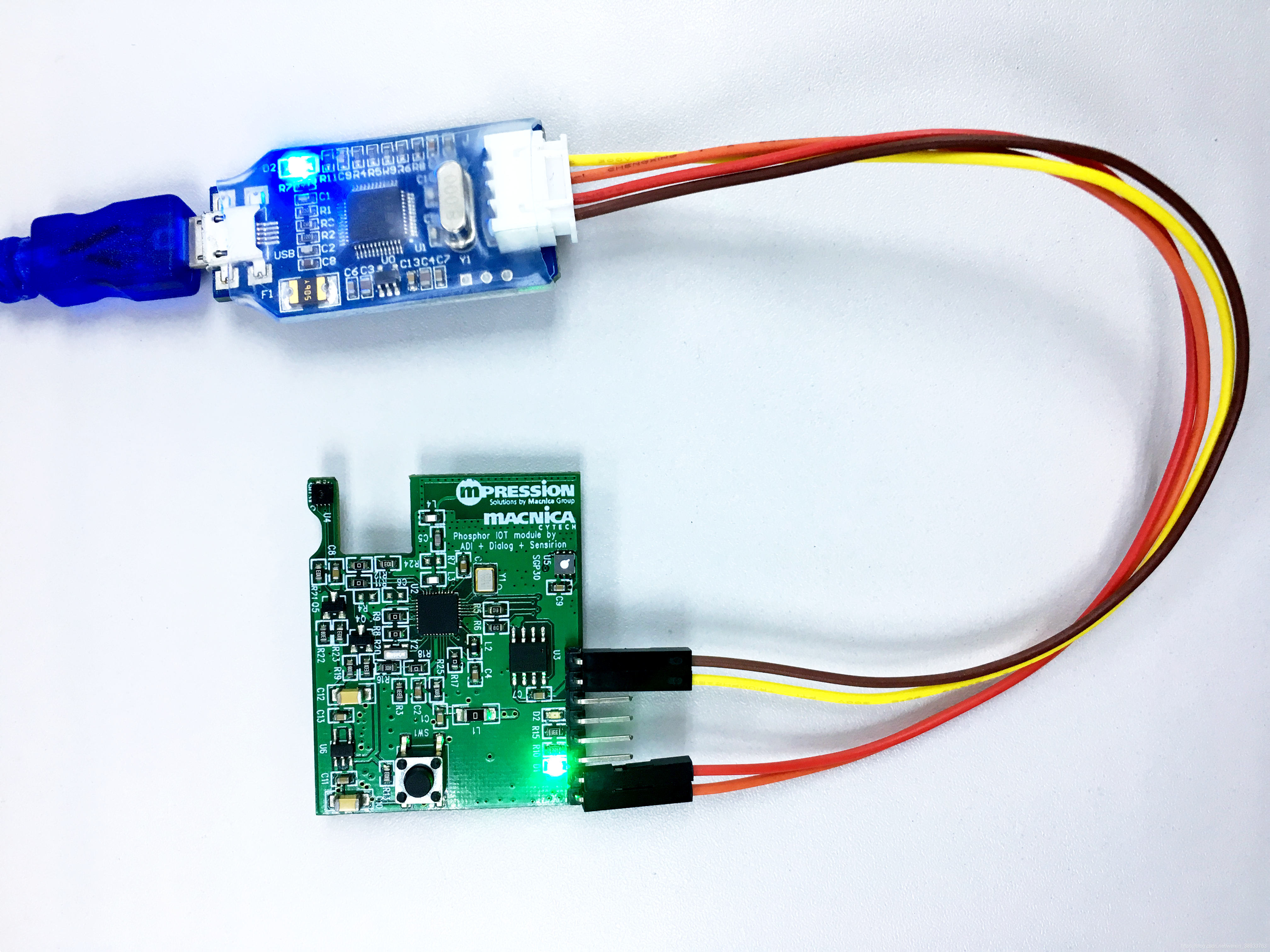

JTAG烧录展示：
