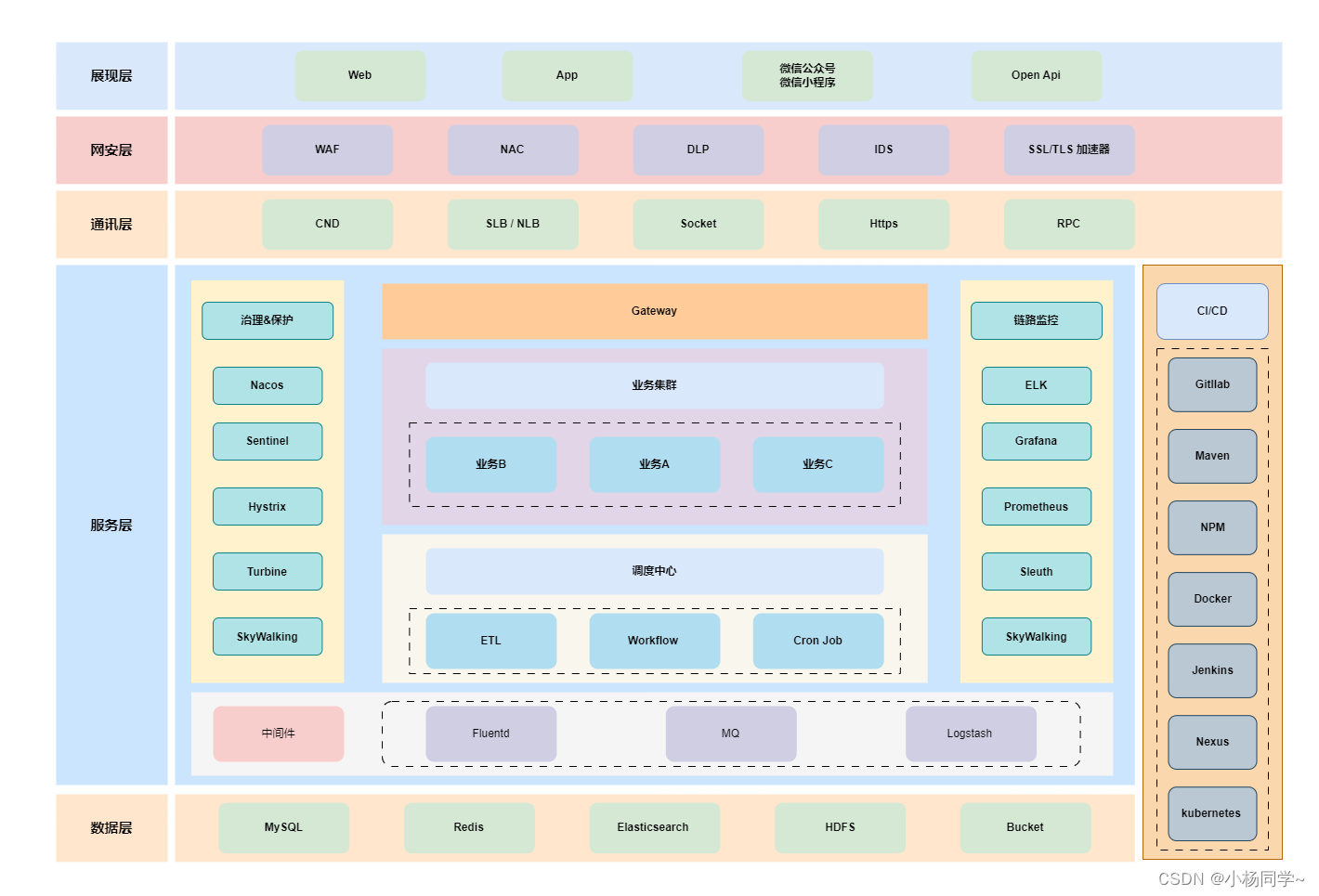

系统架构图（System Architecture Diagram）
这种图表显示了整个系统的高层次结构，包括系统的各个组件以及它们之间的关系。系统架构图有助于理解系统的整体设计和功能。

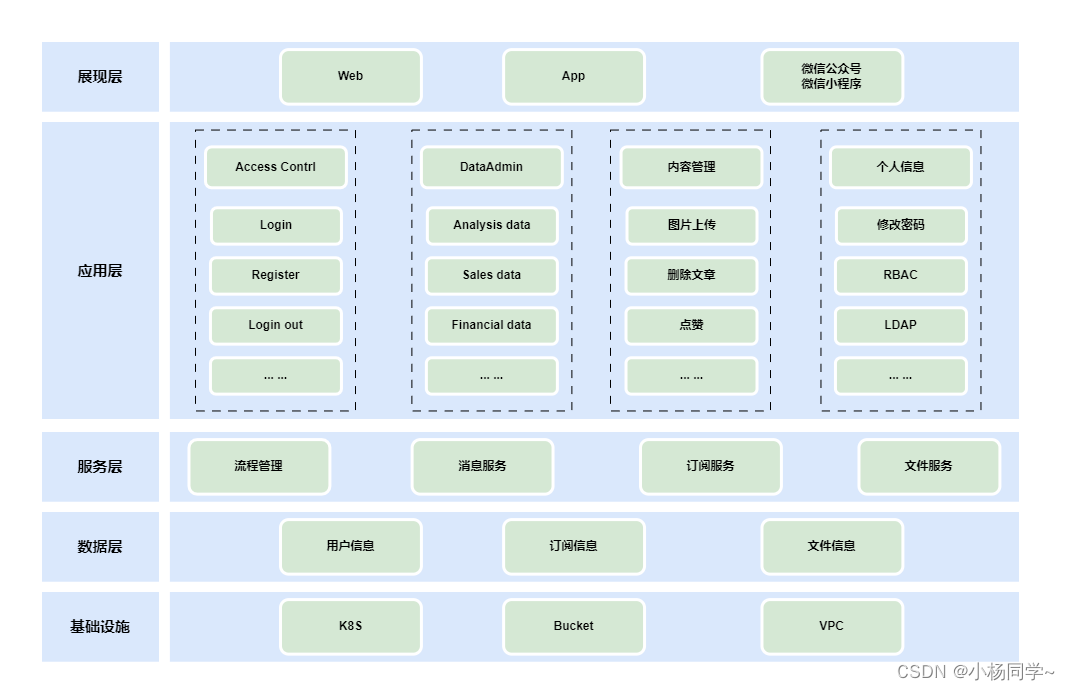

软件架构图（Software Architecture Diagram）
这种图表侧重于显示软件系统的组成部分和它们之间的关系。软件架构图可以包括模块、组件、类、对象等元素，以及它们之间的依赖关系。

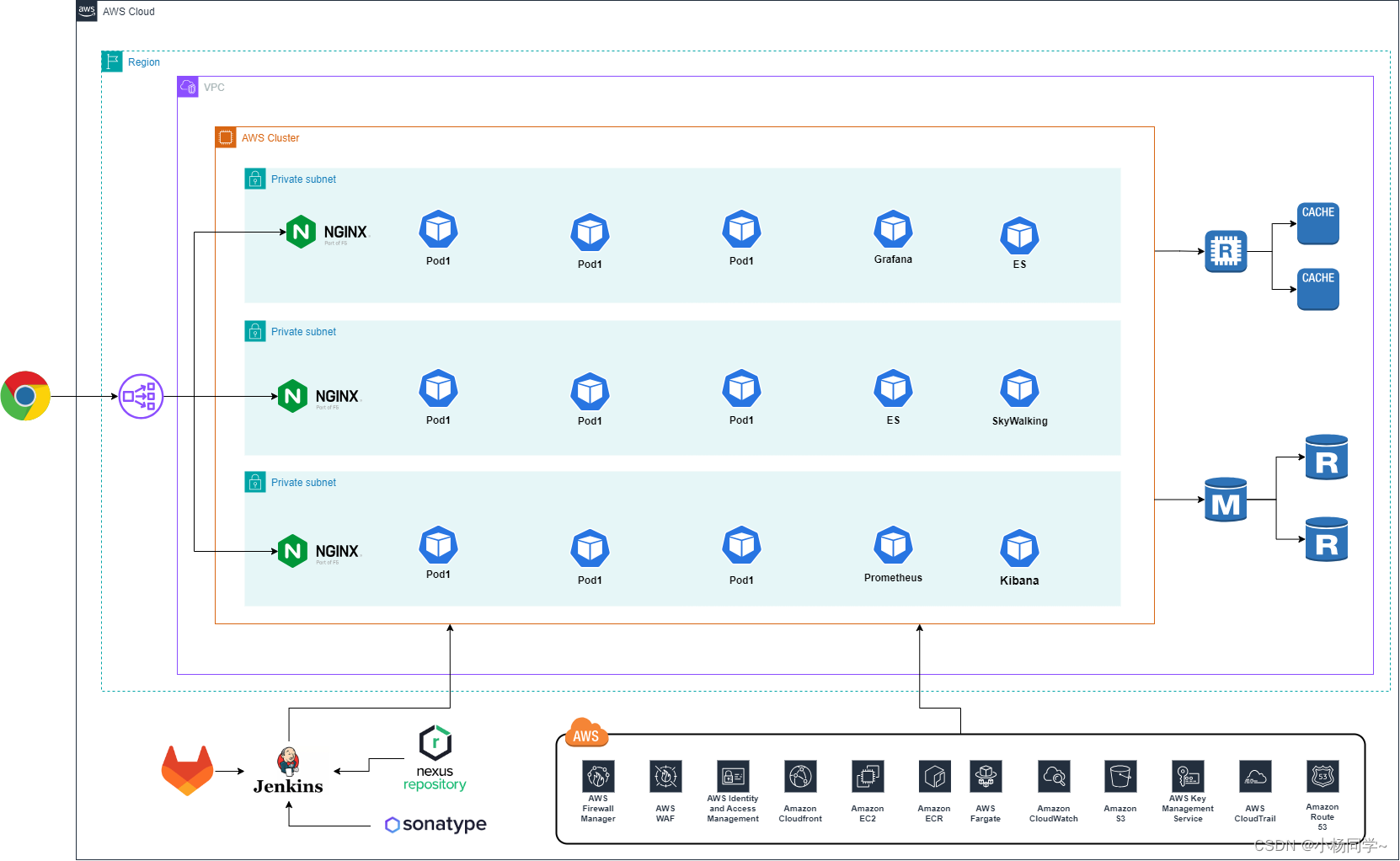

部署架构图（Deployment Architecture Diagram）
包括软件如何在不同服务器、网络和存储设备之间分配和部署，以及如何保证系统的可用性、稳定性和安全性。

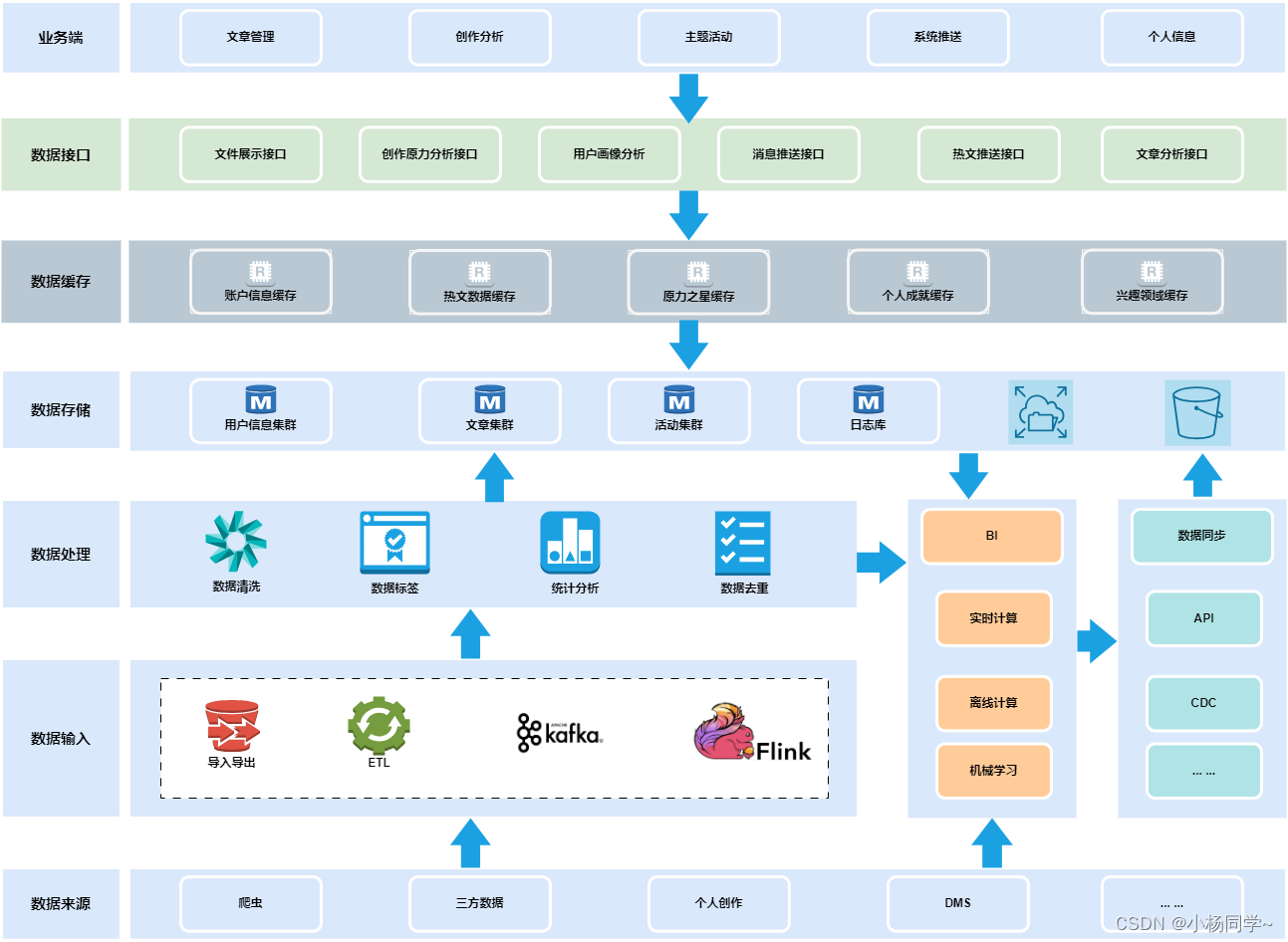

数据架构图（Data Architecture Diagram）
这种图表描述了系统中数据的流动和存储方式，包括数据库、数据仓库、数据流等元素。
持续更新中更多内容请参考https://github.com/yanghaiji/arch-docs/
