DC-DC直流升压模块电源12V升24V（5A）FP5207

DC-DC直流升压模块电源12V升24V（5A）FP5207

·类型：电源模块
·输入电压：12vdc
·输出电压：24V
·输出电流：5A

产品特性

参考电压：0.6V
内置短路保护功能
CS pin对地电阻可以设定电流限制保护
透过RT pin调整频率
出色的线性与负载调整率
内置软启动功能
SOP-8L（EP）封装

芯片型号：FP5207

FP5207是异步升压控制IC，透过EXT Pin控制外部NMOS，输入低启动电压2.8V与宽工作电压5V_{24V，单节锂电池3V}4.2V应用，将Vout接到HVDD Pin；精准的反馈电压1.2V，内置软启动，工作频率由外部电阻调整；过电流保护，检测电感峰值电流,检测电阻Rcs接在CS与GND之间。

特征

1、宽工作电压范围：5~24VDC
2、启动电压2.8V
3、反馈电压1.2V(±2%)
4、关机电流：3μA（最大）
5、可调PWM工作频率：100KHz~1000KHz
6、内置软启动
7、输入低电压保护（UVP）
8、可调过电流保护（OCP）
9、过温保护（OTP）
10、封装：SOP-8L（EP）

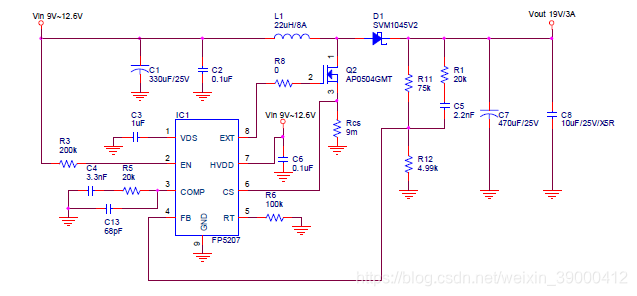

应用电路图
