电流对电感的影响

电流对电感的影响

引言

在电磁装置尤其是电机系统中，电感不仅仅是一个固定参数，而是在不同工作状态下随电流变化的动态量。理解电流如何影响电感，必须从磁场与材料的物理关系出发，层层推导每个物理量之间的联系，最终揭示为何电流大时电感会减小。本文将按照**“电流 → 磁场 → 磁感应强度 → 磁通 → 磁链 → 电感”**的链条，系统梳理其物理本质。

---

1. 电流与磁场强度$H$

• 当电流$I$流经线圈时，在铁芯或空间中会激发磁场强度$H$。
• 二者成正比关系：
  $$H=\frac{NI}{l}$$
  • $N$：线圈匝数
  • $l$：磁路长度
• 结论：电流越大，磁场强度$H$越大。

---

2. 磁场强度$H$与磁感应强度$B$

• 磁感应强度$B$（磁通密度）描述单位面积上“磁场线”的密集程度。
• $B$与$H$的关系为：
  $$B={\mu }_0{\mu }_{r}H$$
  • ${\mu }_0$：真空磁导率
  • ${\mu }_r$：材料的相对磁导率
• 结论：磁感应强度不仅取决于电流，还取决于磁路材料的磁导率。

---

3. 磁感应强度$B$与磁通$\Phi$

• **磁通$\Phi$**定义为穿过某一面积的总“磁场线”数：
  $$\Phi =B\cdot A$$
  • $A$：线圈包围的有效面积
• 结论：$B$越大，面积越大，穿过的磁通越多。

---

4. 磁通$\Phi$与磁链$\Psi$

• **磁链$\Psi$**是线圈所有匝感应到的磁通总和：
  $$\Psi =N\cdot \Phi$$
• 结论：磁链反映了线圈对磁通的“感应总量”。

---

5. 磁链$\Psi$与电感$L$

• **电感$L$**定义为单位电流“制造”的磁链：
  $$L=\frac{\Psi }{I}$$
• 将上面各步连起来，可得：
  $$L=\frac{N\cdot \Phi }{I}=\frac{N\cdot B\cdot A}{I}=\frac{N\cdot ({\mu }_0{\mu }_{r}H)\cdot A}{I}$$
  又因为 $H=\frac{NI}{l}$，代入得：
  $$L=\frac{N\cdot {\mu }_0{\mu }_r\cdot \frac{NI}{l}\cdot A}{I}=\frac{{\mu }_0{\mu }_r{N}^{2}A}{l}$$
• 结论：电感$L$与材料磁导率${\mu }_r$成正比。

---

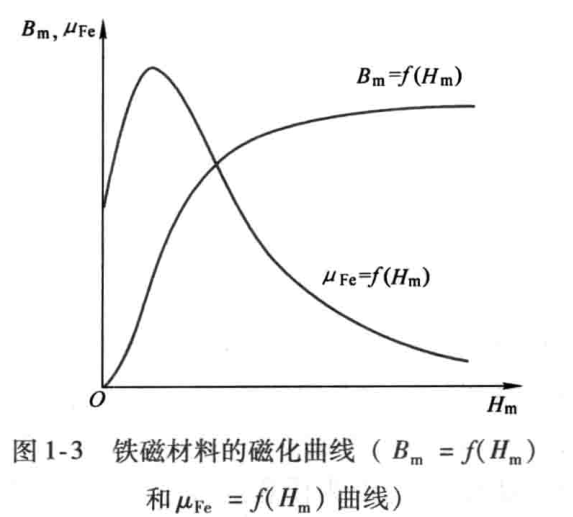

6. 磁化曲线与磁导率变化

• 实际铁芯材料的磁化曲线（B-H曲线）表明：
  • 在低$H$（低电流）时，${\mu }_r$很高，$B$随$H$线性增加；
  • 随着$H$增加，铁芯材料饱和，${\mu }_r$急剧下降，$B$增长缓慢。

7. 电流大时电感为何减小？

• 电流$I$大时，$H$大，铁芯进入饱和区，${\mu }_r$降低。
• 根据上式，$L$与${\mu }_r$成正比，${\mu }_r$降低导致电感$L$下降。
• 物理直观：
  • 初期电流增加，磁链随之线性增加，电感较大；
  • 饱和后，磁链增长变慢，电感变小。

---

8. 直观理解与类比

• 磁导率高时：铁芯像宽阔水管，电流轻松“堆”出大量磁链（电感大）。
• 磁饱和后：铁芯像水管变窄，电流再大也很难“堆”更多磁链（电感小）。

---

9. 工程意义

• 电机、变压器等设备高电流工况下，必须考虑电感随电流下降的非线性。
• 忽略此效应会导致模型失准、控制性能下降。

---

10. 总结

• 电感的大小本质上取决于磁路的磁导率。
• 随着电流增大，铁芯磁导率降低，导致电感下降。
• 这是电磁系统最核心的非线性之一。

---

11. 参考文献

• 《现代电机控制技术-王成元》
• 《电机与控制工程》，机械工业出版社
• 《电磁场与电磁波》，高等教育出版社
• IEEE Transactions on Magnetics, “Magnetic Saturation and Its Effect on Inductance”

---
