MySQL--- InnoDB 存储引擎

一、逻辑存储结构

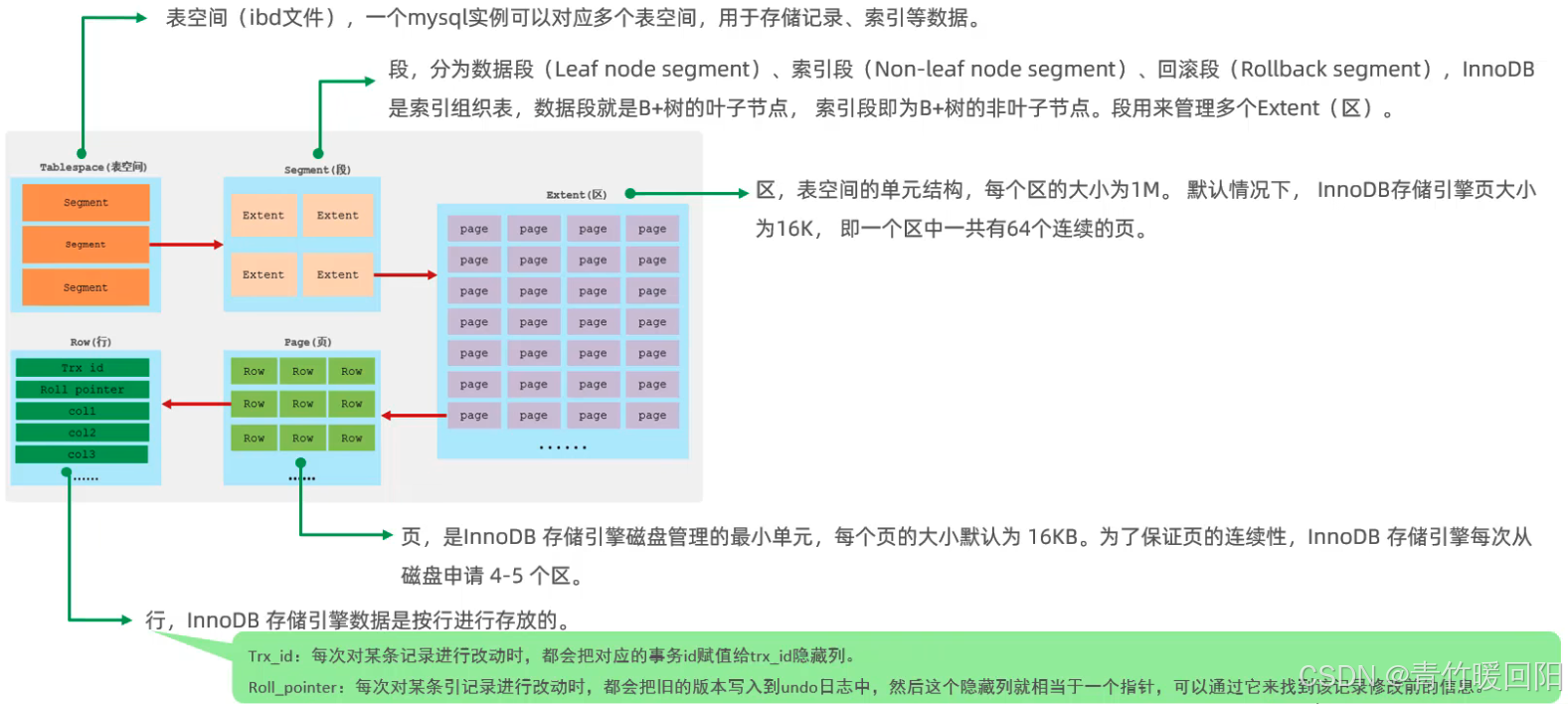

逻辑存储单元（由大到小）：表空间、段、区、页、行

二、架构

MySQL 5.5 开始，默认使用 InnoDB 存储引擎，它擅长事务处理并具有崩溃恢复的特性。

2.1 架构图

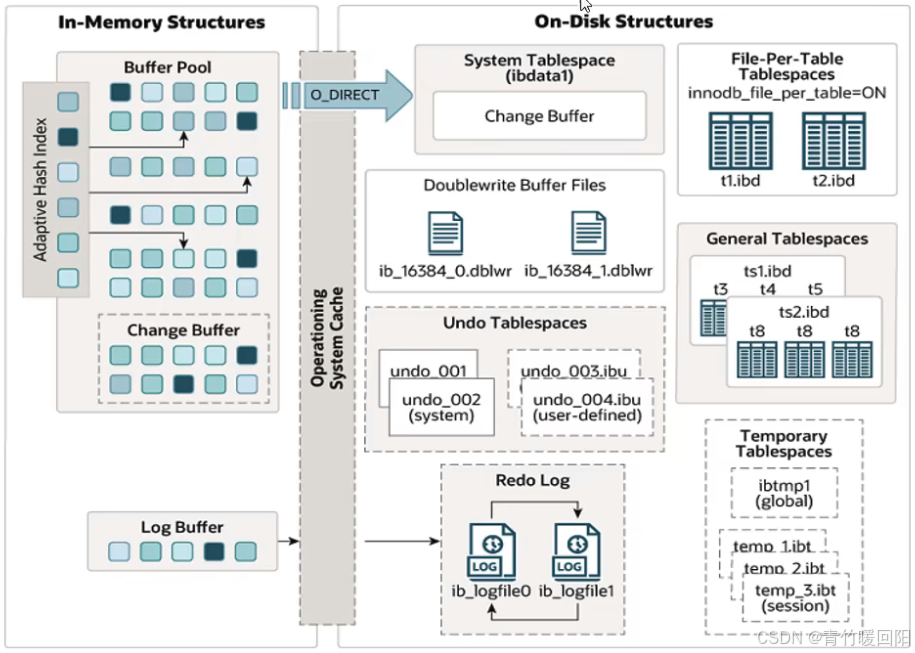

下面是 InnoDB 架构图，左侧为内存结构，右侧为磁盘结构

2.2 内存结构

MySQL 5.x 版本是 插入缓冲区（Insert Buffer）。在 MySQL 8.0 版本之后，引入 更改缓冲区（Change Buffer）

2.2.1 Buffer Pool（缓冲池）

缓冲池是主内存中的一个区域，缓存磁盘上经常操作的真实数据。在执行增删改查时，先操作缓冲池数据（若缓冲池没有，则从磁盘加载并缓存入缓冲池），然后再以一定频率刷新到磁盘中，从而减少磁盘I/O，加快处理速度

缓冲池以 Page页 为单位，底层采用链表数据结构管理 Page


根据状态将 Page 分为三种类型：

• free page：空闲页，未被使用
• clean page：被使用的页，数据没有被修改过
• dirty page：脏页，被使用的页，数据被修改过，页中数据与磁盘数据不一致

2.2.2 Change Buffer（更改缓冲区）

更改缓冲区：针对于非唯一二级索引页，在执行 DML 语句时，如果这些 数据Page 没有在 Buffer Pool 中，不会直接操作磁盘，而是会将数据变更存在 Change Buffer 中，在未来数据被读取时，再将数据合并恢复到 Buffer Pool 中，再将合并后的数据刷新到磁盘中

Change Buffer 意义

与聚集索引不同，二级索引通常是非唯一的，且以相对随机的顺序插入二级索引。当删除和更新时会影响索引树中不相邻的二级索引页，如果每一次都操作磁盘，会产生大量的磁盘I/O。有了 Change Buffer 后，我们可以在 Buffer Pool 中进行合并处理，减少磁盘I/O

2.2.3 Adaptive Hash Index（自适应 Hash 索引）

自适应 Hash 索引：用于优化对 Buffer Pool 数据的查询。InnoDB 存储引擎会对表上各索引页的查询进行监控，当观察到 hash 索引可以提升速度时，则会建立 Hash 索引

自适应 Hash 索引无需人工干预，由系统根据情况自动完成

参数：adaptive_hash_index

## 查询是否开启 hash
show variables like '%hash_index%';

2.2.4 Log Buffer（日志缓冲区）

日志缓冲区：保存要写入磁盘中的 log 日志数据（redo log、undo log）。会定期刷到磁盘中

默认大小：16MB

如果需要更新、插入、删除 许多行事务，增大 Log Buffer 大小可以节省磁盘 I/O

-- 参数
innodb_log_buffer_size：缓冲区大小
innodb_flush_log_at_trx_commit：日志刷新到磁盘时机
	1:日志在每次事务提交时写入并刷新到磁盘
	0:每秒将日志写入并刷新到磁盘一次
	2:日志在每次事务提交后写入，并每秒刷新到磁盘一次

-- 查询日志缓冲区大小
show variables like '%log_buffer_size%';

-- 查询日志缓冲区刷新到磁盘的时机
show variables like '%flush_log%';

</
