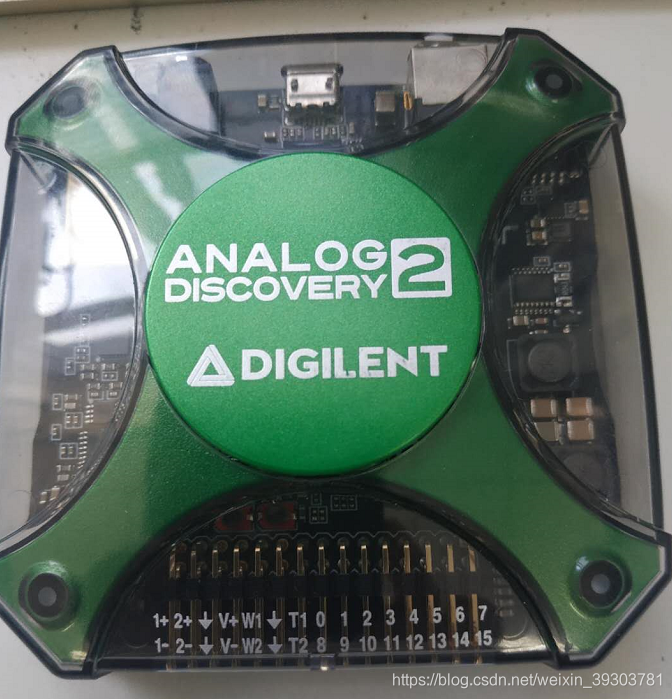

analog discovery2口袋分析仪

1.analog discovery2口袋分析仪

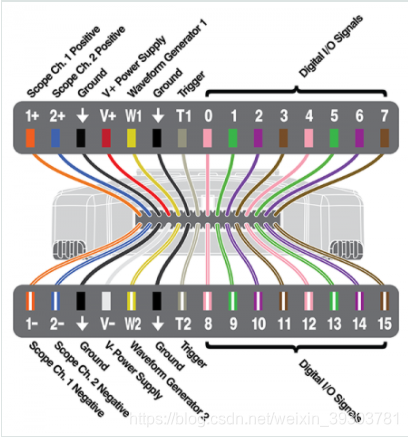

1，2两路示波器的功能等
两路地（主要是共地）
V+ 正5伏
V- 负5伏
W1,w2信号发生器的接口（信号源）
T1,T0 两个数字触发器
从0-7，8-15通用数字I/O

示例一：电压源：用到引脚V+(可以输出正电压)，V-（可以输出负电压）
打开主面板：supplies（电压源）–> voltage栏中更改输出的电压的大小–>点击上方Master Enable is off(点一下改成on) 可以点击按钮开启和关闭通道
注意：这个电压源允许500mA 到 700mA
示例二：电压表：引脚1+，1-（一般接地） 和 2+,2-（一般接地） 两个引脚：主要就是测两个引脚的电压差
打开主面板：Voltmeter(电压表) --> DC（直流电压值）–>点击run
True RMS（电压有效值：交流）
Ac RMS （交流分量电压有效值：交流）
示例三：发生器：引脚W1,W2 两个下箭头，再加上地线一起使用
打开主面板：Wavegen(函数发生器)–> channels里边（选择要开启的通道）–>选择方波演示,频率设置成1HZ，幅值设置成3V,横坐标表示时间，纵坐标表示电压

示例四：示波器：引脚1+，1-（一般接地） 和 2+,2-（一般接地） 两个引脚：主要就是测两个引脚的电压差
注意：横坐标表示时间，纵坐标表示电压
Single 捕获一次信号 Run : 实时捕获
Base 可以改变时间间隔大小，也可以滚动滑轮来调节时间间隔
在通道数中改变电压： channel --> Rangle (改变电压)
注意：反应有点慢
如果出现信号波形比较密集:自动调到合适的位置上去：下拉箭头–>点击Auto set
点击：offset可以上下移动波形
算周期(如果波形不稳定)：先点击Stop停止测量–>点击（第三个）
–>开始捕捉
频率，占空比信息（如果波形不稳定）：先点击Stop停止测量–>点击
–>开始捕获

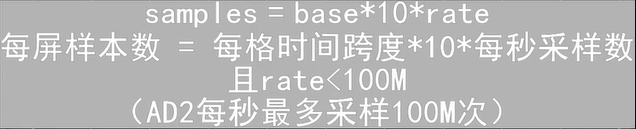

注意：Base(采样时间) Rate(采样频率)是相互关联的：改一个两个都变化

注意：如果发现波形太紧密：直接把Base改小一点就好！

对波形的频率分析：view-->FFT  （可以看出在1kHZ有一个峰值）
