信号发生器脉冲模式设置

已于 2023-02-03 08:12:59 修改
阅读量4k 收藏 3
点赞数
分类专栏： 设备测试 文章标签： 其他
于 2023-01-03 18:02:34 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/weixin_39305628/article/details/128536959
版权

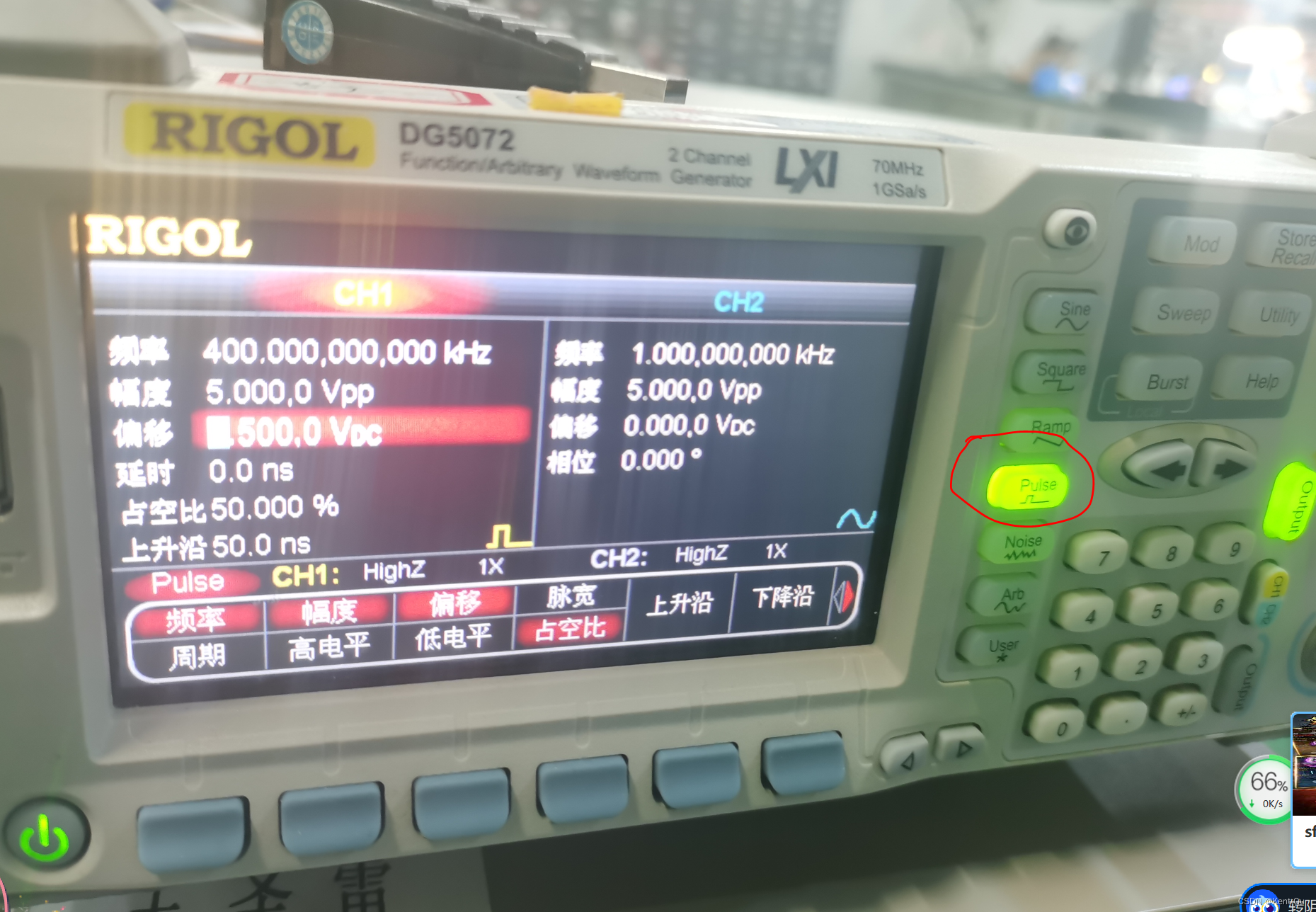

  1. 设置种子工作频率，如400KZ, 50%, 如设置方波一样
    在这里插入图片描述

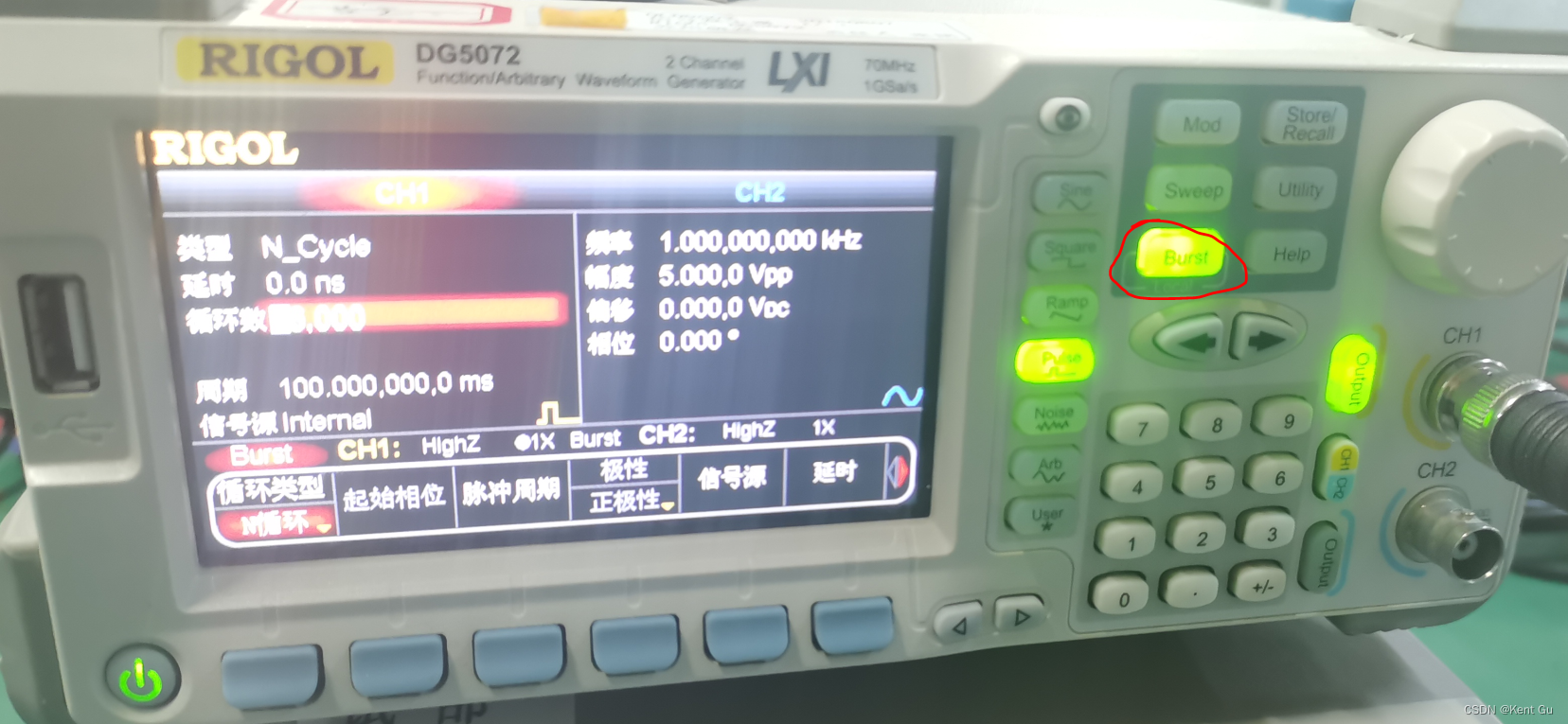

    2, 打开Burst, 设置Burst, 如工作周期，如100ms, 那么循环数 * Pulse工作周期，为On的时间。
    例如：用户模式是90ms on, 10ms off of 400K square wave. It means that burse Period=100ms, Pulse number is = 90ms/0.0025ms = 36000.
    在这里插入图片描述
