Mysql的索引实现之B树和B+树

B树

定义

B树也称为B-树，它是一棵多路平衡查找树，一般描述一棵B树时需要指定它的阶树，阶数表示一个节点最多可以有多少个孩子节点，一般用字母m表示阶数，当m取2时，就是我们常见的二叉搜索树
一般m阶的B树定义如下：

• 每个节点最多有m-1个关键字
• 根节点最少可以只有一个关键字
• 非根节点至少有Math.ceil(m/2)-1个关键字
  TIP：Math.ceil()表示加上0.5再向下取整
• 每个节点中的关键字都按照从小到大的顺序排列，每个关键字的左子树中的所有关键字都小于它，而右子树的所有关键字都大于它
• 所有叶子节点的都位于同一层，或者说根节点到每个叶子节点的长度都相同

例如：

上图是一颗阶数为4的B树。在实际应用中的B树的阶数m都非常大（通常大于100），所以即使存储大量的数据，B树的高度仍然比较小。每个结点中存储了关键字（key）和关键字对应的数据（data），以及孩子结点的指针。我们将一个key和其对应的data称为一个记录。但为了方便描述，除非特别说明，后续文中就用key来代替（key, value）键值对这个整体。在数据库中我们将B树（和B+树）作为索引结构，可以加快查询速速，此时B树中的key就表示键，而data表示了这个键对应的条目在硬盘上的逻辑地址。

B树的插入操作

插入操作既插入一条记录，即（key,value）的键值对。如果B树中已经存在需要插入的键值对，则用需要插入的value替换旧的value，若B树种不存在这个key，则一定是在叶子节点中进行插入操作

• 根据要插入的key值，找到叶子节点并插入
• 判断当前节点key的个数是否小于等于m-1，若满足则结束，否则进行下一步
• 以节点中间的key为中心分裂成左右两部分，然后将这个中间的key插入到父节点中，这个key的左子树指向分裂后的左半部分，这个key的右子树指向分裂后的右半部分，然后将当前节点指向父节点，继续进行该步骤

例如：
以5阶B树为例，介绍B树的插入操作，在5阶B树中，结点最多有4个key,最少有2个key

1. 在空树中插入39

   根结点此时有4个key
2. 继续插入22，97和41

   根结点此时有4个key
3. 继续插入53

   插入后超过了最大允许的关键字个数4，所以以key值为41为中心进行分裂，结果如下，分裂后当前节点指针指向父节点，满足B树条件，插入操作结束。当阶树m为偶数时，需要分裂时就不存在排序恰好在中间的key，那么就可以选择中间位置的前一个key或者中间位置的后一个key为中心进行分裂即可

4. 依次插入13，21，40，同样会造成分裂

5. 依次插入30，27, 33 ；36，35，34 ；24，29

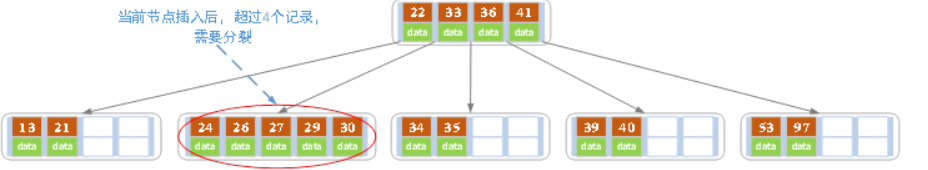

6. 插入key值为26的记录

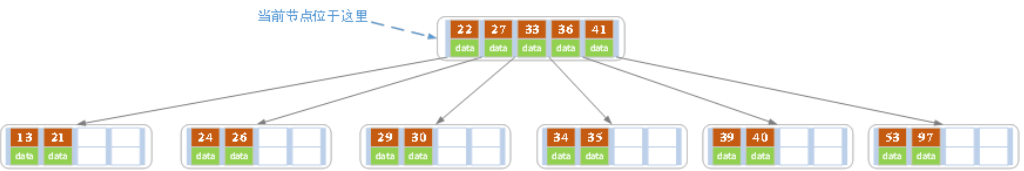

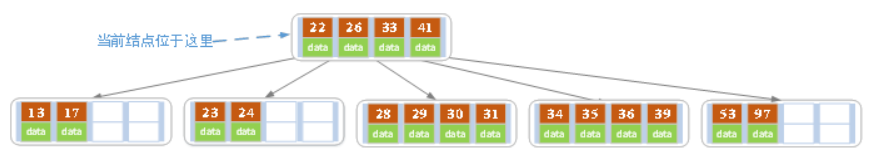

7. 当前结点需要以27为中心分裂，并向父结点进位27，然后当前结点指向父结点

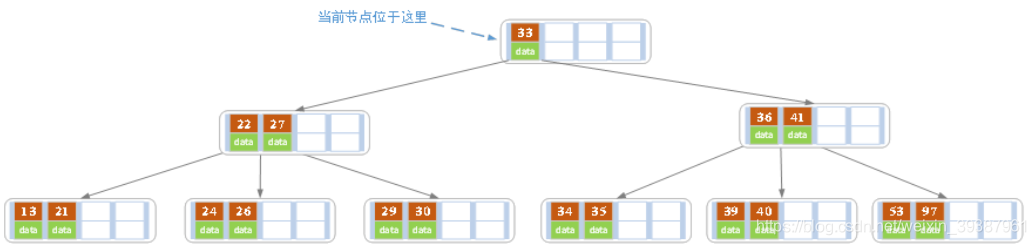

8. 进位后导致当前结点（即根结点）也需要分裂

   分裂后当前结点指向新的根，此时无需调整。

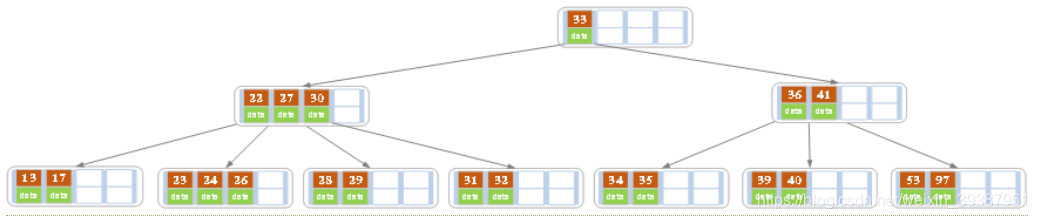

9. 最后再依次插入key为17,28,29,31,32的记录


在实现B树的代码中，为了使代码编写更加容易，我们可以将节点中存储记录的数组长度定义为m而非m-1，这样方便底层的节点由于分裂向上层插入一个记录时，上层有多余的位置存储这个记录。同时，每个节点还可以存储它的父节点的引用，这样就不必编写递归程序。
一般来说，对于确定的m和确定类型的记录，节点大小是固定的，无论它实际存储了多少个记录，但是分配固定节点大小的方法会存在浪费的情况，比如key为28，29所在的节点，还有2个Key的位置没有使用，但是已经不可能再插入任何值了，因为这个节点的前序key是27，后续key是30，所有整数值都用完了，所以如果记录先按key大小排好序，再插入B树中，节点的使用率就会很低，最差情况下使用率仅为50%。

B树的删除操作

删除操作是指，根据Key删除记录，如果B树中的记录中不存在对应key的记录，则删除失败

• 如果当前需要删除的key位于非叶子节点上，则用后续key（这里指的后续key均指后续记录的意思）覆盖要删除的key，然后在后续key所在的子支中删除该后续key，此时后续key一定位于叶子节点上，这个过程和二叉搜索树删除节点的方式类似，删除这个记录后执行下一步
• 该节点key个数大于等于Math.ceil(m/2)-1，结束删除操作，否则执行下一步
• 如果兄弟节点key个数大于Math.ceil(m/2)-1，则父节点中的key下移到该节点，兄弟节点中一个Key上移，删除操作结束

否则，将父节点中的key下移与当前节点及它的兄弟节点中的key合并，形成一个新的节点，原父节点中的key的两个孩子指针就变成了一个孩子指针，指向这个新节点，然后当前节点指针指向父节点，重复判断第二步
有些节点它可能既有左兄弟，又有右兄弟，那么我们任意选择一个兄弟节点进行操作即可

例如：
以5阶B树为例，介绍B树的删除操作，5阶B树中，结点最多有4个key,最少有2个key

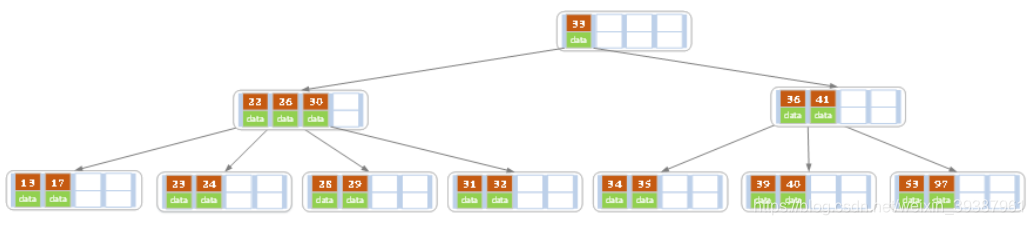

1. 原始状态

2. 在上面的B树中删除21，删除后结点中的关键字个数仍然大于等2，所以删除结束

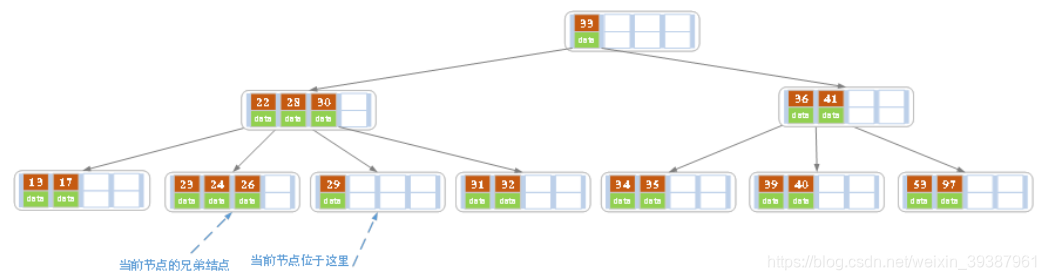

3. 在上述情况下接着删除27。从上图可知27位于非叶子结点中，所以用27的后继替换它。从图中可以看出，27的后继为28，我们用28替换27，然后在28（原27）的右孩子结点中删除28。删除后的结果如下图所示

   删除后发现，当前叶子节点的记录的个数小于2，而它的兄弟节点中有3个记录（当前节点还有一个右兄弟，选择右兄弟就会出现合并节点的情况，不论选择哪一个都行，只是最后B树的形态会不一样而已），此时从兄弟节点中截取一个key，所以父节点中28下移，兄弟系欸但的26上移，删除结束

4. 在上述情况下接着32

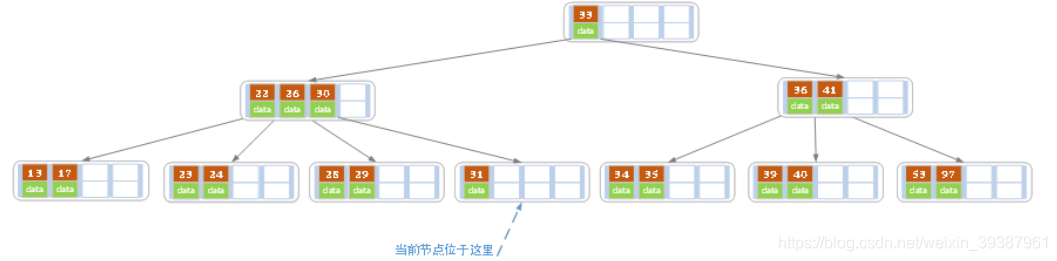

   当删除后，当前节点中只有key，而兄弟节点也仅有2个key，所以只能让父节点的30下移和这个两个孩子节点中的key合并，成为一个新的节点，当前节点指向父节点
   当前结点key的个数满足条件，故删除结束

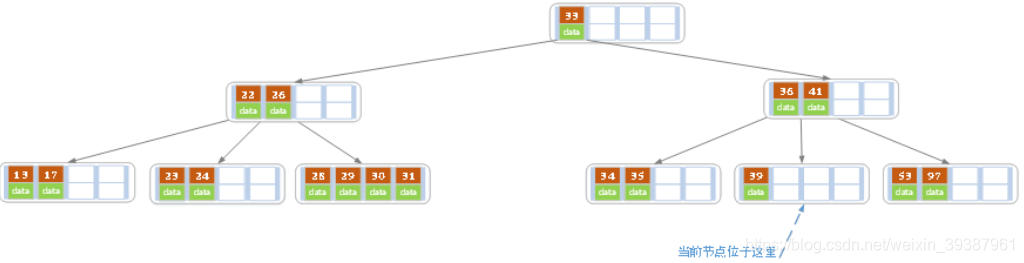

5. 上述情况下，我们接着删除key为40的记录

   同理，当前节点的记录数小于2，兄弟节点中没有多余key，所以父节点中key下移，和兄弟（这里我们选择左兄弟，选择右兄弟也可以）节点合并，合并后的指向当前节点的指针就指向了父节点
   同理，对于当前结点而言只能继续合并了

   合并后结点当前结点满足条件，删除结束

B+树

定义

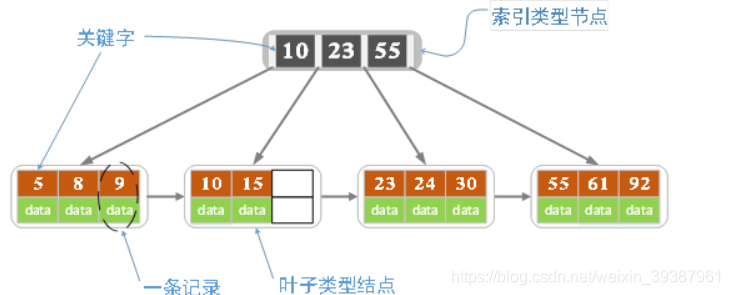

关键字比孩子节点小1，上图是一颗阶数为4的B+树

• B+树包含两种类型的系欸但：内部节点（索引节点）和叶子节点，根节点本身既可以是内部节点，也可以是叶子节点，根节点的关键字个数最少可以只有1个。
• B+树和B树最大的不同是内部节点不保存数据，只用于索引，所有数据（后者说记录）都保存在叶子节点中
• m阶B+树表示了内部节点最多有m-1个关键字（或者说内部节点最多有m个子树），阶树m同时限制了叶子节点最多存储m-1个记录
• 内部节点中key都按照从小到大的顺序排列，对于内部节点中的一个key，左树中的所有key都小于它，右子树中的key都大于等于它。叶子节点中的记录也按照key的大小排列
• 每个叶子节点都存有相邻叶子节点的指针，叶子节点本身依关键字的大小自小而大顺序链接

B+树的插入操作

• 若为空树，创建一个叶子节点，然后将记录插入其中，此时这个叶子也是根节点，插入操作结束
• 针对叶子类型节点:根据key值找到叶子节点，向这个叶子插入记录，插入后，若当前节点key的个数小于等于m-1，则插入结束。否则将这个叶子节点分裂成左右两个叶子节点，左叶子节点包含前m/2个记录，右节点包含剩下的记录，将第m/2+1个记录的key进位到父节点中（父节点一定是索引类型节点），进位到父节点的key左孩子指针向左节点，右孩子指针指向右节点。将当前节点的指针指向父节点，然后执行下一步
• 针对索引类型节点：若当前节点key的个数小于等于m-1，则插入结束。否则，将这个索引类型节点分裂成两个索引节点，左索引节点包含（m-1）/2个Key，右节点包含m-(m-1)/2个key，将第m/2个key进位到父节点中，进位到父节点的key的左孩子指向左节点，进位到父节点的key的右孩子指向右节点。将当前节点的指针指向父节点，然后重复这一步

例如：
下面是一颗5阶B树的插入过程，5阶B数的结点最少2个key，最多4个key

1. 空树中插入5

2. 依次插入8，10，15

3. 插入16

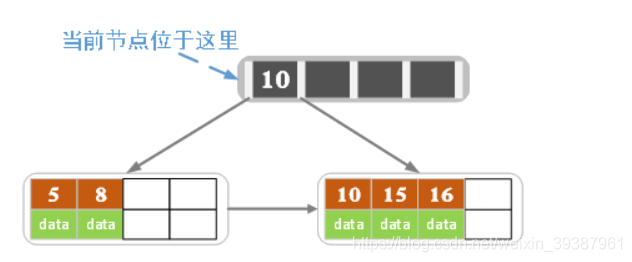

   插入16后超过了关键字的个数限制，所以要进行分裂。在叶子节点分裂时，分裂出来的左节点2个记录，右边3个记录，中间key成为索引节点中的key，分离后当前节点指向父节点（根节点）。如下

   当然也可以是另一种分裂方式，给左节点3个记录，右节点2个记录，此时索引节点中的key就变成了15
4. 插入17

5. 插入18

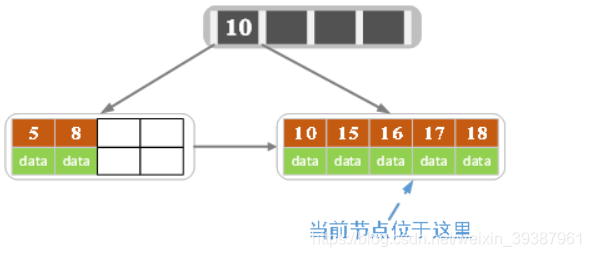

   当前节点的关键字个数大于5，进行分裂，分裂成两个节点，左节点2个记录，右节点3个记录，关键字16进位到父节点（索引节点）中，将当前节点的指针指向父节点

   当前结点的关键字个数满足条件，插入结束

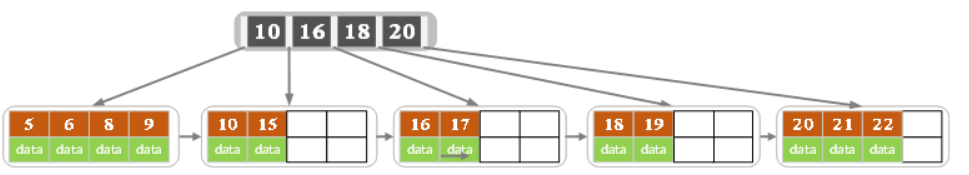

6. 插入若干数据后

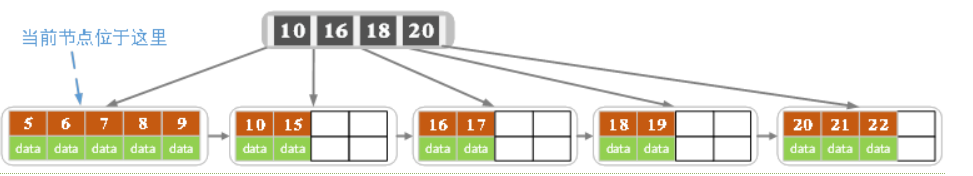

7. 在上图中插入7

   当前节点的关键字个数超过4，需要分裂，左节点2个记录，右节点3个记录。

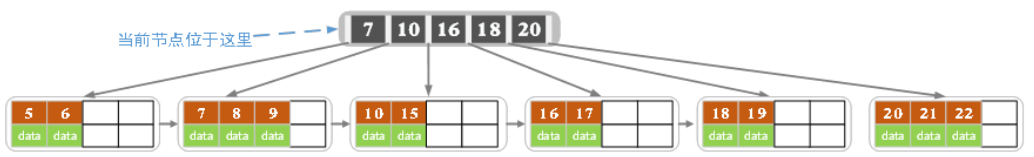

   分裂后关键字7进入到父节点中，将当前节点的指针指向父节点，如下

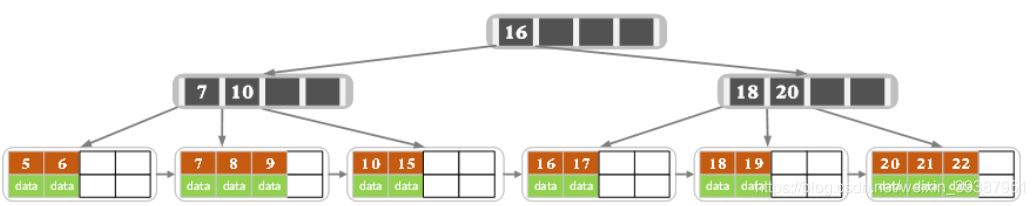

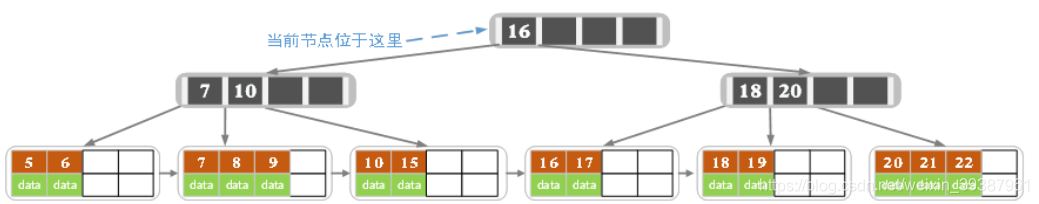

   当前节点的关键字个数超过4，需要继续分裂，左节点2个关键字，右节点2个关键字，关键字16进入到父节点中，将当前节点指向父节点，如下：

   当前结点的关键字个数满足条件，插入结束

B+树的删除操作

如果叶子节点中没有相应的key，则删除失败，否则执行下面步骤

• 删除叶子节点中对应的key，删除后若节点的key个数大于等于Math.ceil(m-1)/2-1，删除操作结束，否则执行第二步
• 若兄弟节点key有富余（大于Math.ceil(m-1)/2-1），向兄弟节点借一个记录，同时用借到的key替换父节点（指当前节点和兄弟节点共同的父节点）中的key，删除结束，否则执行下一步
• 若兄弟节点中没有富余的key，则当前节点和兄弟节点合并成一个新的叶子节点，并删除父节点中的key(父节点中的这个key两边的孩子指针就变成了一个指针，正好指向这个新的叶子节点)，将当前节点指向父节点（必为索引节点），执行下一步
• 若索引节点的key的个数大于等于Math.ceil(m-1)/2-1，则删除操作结束，否则执行下一步
• 若兄弟节点有富余，父节点key下移，兄弟节点上移，删除结束，否则执行下一步
• 当前节点和兄弟节点及父节点下移key合并成一个新的节点，将当前节点指向父节点，重复第四步

注意，通过B+树的删除操作后，索引节点中存在的key，不一定在叶子节点中存在对应的记录
例如：
下面是一颗5阶B树的删除过程，5阶B数的结点最少2个key，最多4个key

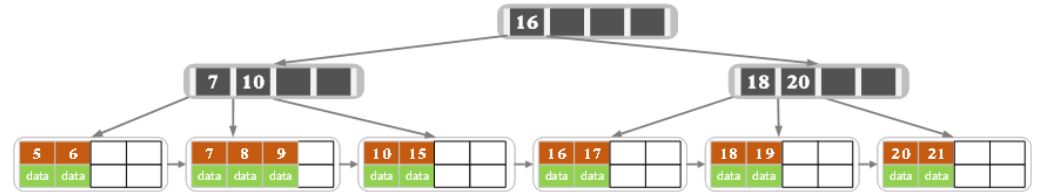

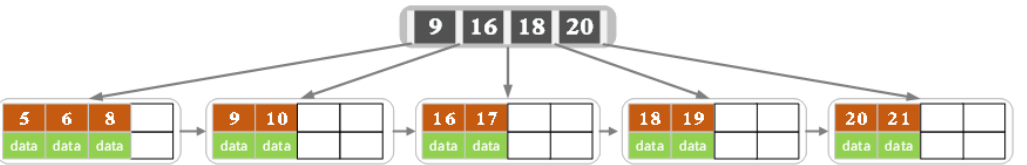

1. 初始状态

2. 删除22

   删除后叶子结点中key的个数大于等于2，删除结束

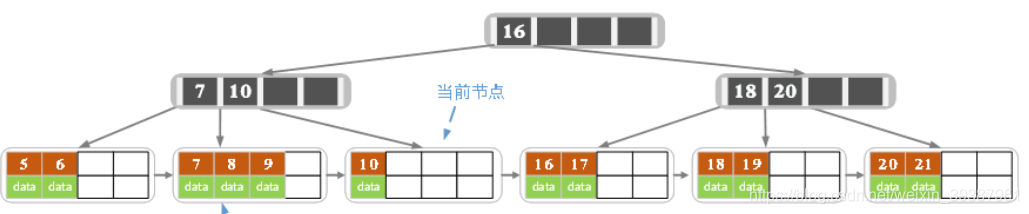

3. 删除15

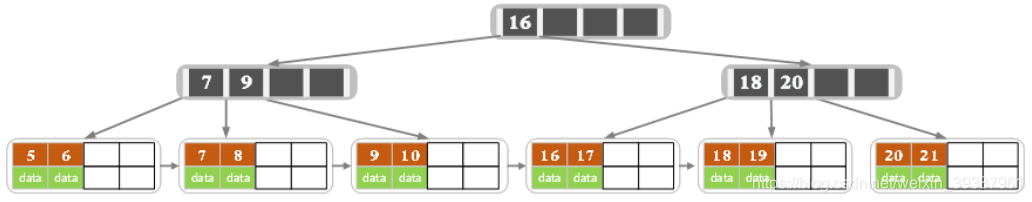

   删除后当前节点只有一个key，不满足条件，而兄弟节点有三个key，可以从兄弟节点借一个关键字为9的记录，同时更新将父节点中的关键由10变为9，删除结束

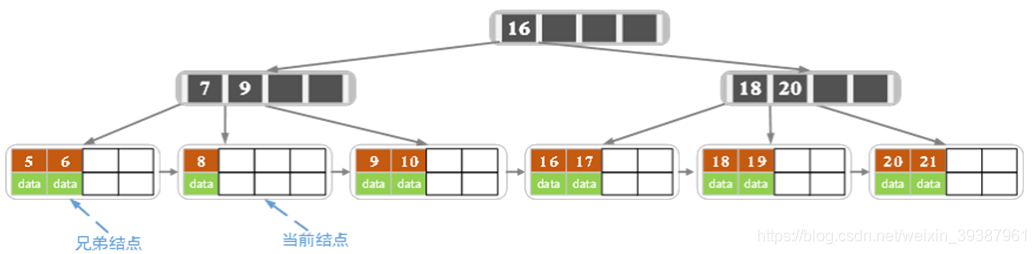

4. 删除7

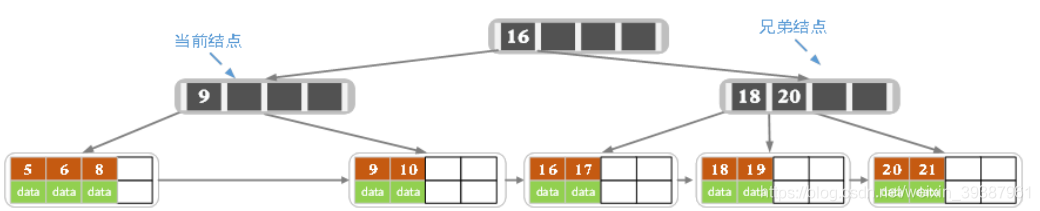

   当前节点关键字个数小于2，左兄弟节点中也没有富余的关键字（当前节点还有个有兄弟，不过任意一个进行分拆就可以了，我们选择左边的），所以当前节点和兄弟节点合并，并删除父节点中的key，当前节点指向父节点

   此时当前节点的关键字个数小于2，兄弟节点的关键字也没有富余，所以父节点中的关键字下移，和两个孩子节点合并，如下


完毕~
