不同网段的直连怎么互通_什么样的网络能互通，什么样的网络不能互通？

一、什么样的网络才能互通?

通常情况下，两台电脑如何能才互通呢？如何才能不能互相访问呢？

最简章方法就是利用网段来解决，我们来举例。

1、两台电脑不能互相访问

假设：

PC1 ip地址：192.168.1.1/24

PC2 ip地址：192.168.2.1/24

要测试PC1和PC2的连通性：最简单的方法就是用PC1去PingPC2，查看Ping的结果。

很明显ping不通，PC1和PC2的ip在不同的网段，不能ping通。

那么什么样的情况能ping通呢？

2、如何才能互访

假设：

PC1的ip地址：192.168.1.1/24

PC2的IP地址：192.168.1.2/24

PC3的ip地址:  192.168.1.3/24

都在同一个网段内，用测试pc1是否能互访pc2与pc3，直接用pc1去ping pc2与pc3就行。

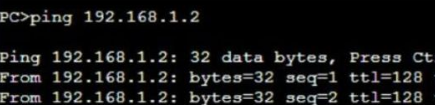

pc1去ping pc2

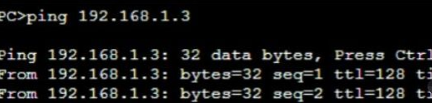

pc1去ping pc3

很明显，两个都是可以ping通的，因为PC1-PC5在同一个网段内，使用是相同的网关。

那么问题来了，如何让同一个网段的ip不能互通呢？如何让不同网段ip又能互通

？这里面我们就需要引进vlan了。

二、划分vlan，实现网络的互访与阻绝

上面我们已经演示了网络最简单的互通与不通的情况，在没有其它设置的情况下，同一个网段的ip地址，能互通，不同的网段的ip地址不能互通。而在实际项目中，并不是这么简单的，我们来看下不同vlan与不同网段之间的互通与阻绝如何实现。

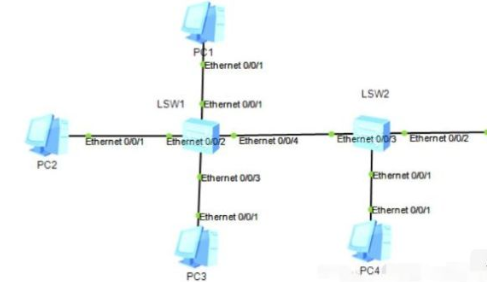

还是这个拓扑图：

假设：

PC1的ip地址：192.168.1.1/24   连接LSW1交换机端口Ethernet 0/0/1

PC2的IP地址：192.168.1.2/24   连接LSW1交换机端口Ethernet 0/0/2

PC3的ip地址:  192.168.1.3/24   连接LSW1交换机端口Ethernet 0/0/3

PC4的ip地址:  192.168.1.4/24   连接LSW2交换机端口Ethernet 0/0/1

现在要让pc1与pc2互访，p1与pc3不能互通，pc1与pc4也不能互访，如何来配置交换机？(今天我们就以华为交换机为例)。

交换机配置(以华为交换机为例)

1、配置LSW1

system-view         //进入系统视图

[Huawei]sysname sw1         //给交换机命名

[sw1]vlan 10                  //创建VLAN10

[sw1-vlan10]vlan 20         //创建VLAN20

[sw1-vlan20]display vlan    //显示VLAN信息

[sw1-vlan20]quit         //退回上一级视图

[sw1]interface Ethernet 0/0/1          //进入以太网接口0/0/1

[sw1-Ethernet0/0/1]port link-type access         //配置接口类型为Access

[sw1-Ethernet0/0/1]port default vlan 10          //分配接口给VLAN10

[sw1-Ethernet0/0/1]quit                        //退回上一级视图

[sw1]interface Ethernet 0/0/2           //进入以太网接口0/0/2

[sw1-Ethernet0/0/2]port link-type access       //配置接口类型为Access

[sw1-Ethernet0/0/2]port default vlan 10         //分配接口给VLAN10

[sw1-Ethernet0/0/2]quit        //退回上一级视图

[sw1]interface Ethernet 0/0/3       //进入以太网接口0/0/3

[sw1-Ethernet0/0/3]port link-type access     //配置接口类型为Access

[sw1-Ethernet0/0/3]port default vlan 20       //分配接口给VLAN20

[sw1-Ethernet0/0/3]display vlan               //显示VLAN信息

小结：在LSW1中，把pc1与pc2分配在了vlan10,把pc3分配到了vlan20中。

2、LSW2交换机配置

命令与上面类似，就不一 一注释了,多看几篇就很容易理解。

system-view

[Huawei]sysname sw2

[sw2]vlan 10             //批量创建VLAN

[sw2]display vlan

[sw2]interface Ethernet 0/0/1          //进入pc4的以太网接口0/0/1

[sw2-Ethernet0/0/1]port link-type access         //配置接口类型为Access

[sw2-Ethernet0/0/1]port default vlan 10          //分配接口给VLAN10

[sw2-Ethernet0/0/2]display vlan

在LSW2中，主要是把pc4划分给了vlan10

3、验证vlan

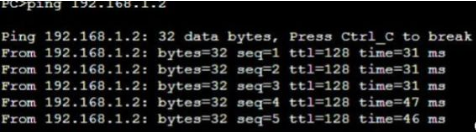

a、测试PC1和PC2的连通性。

因为在同一个vlan且在相同的网段，所以PC1和PC2能够ping通。

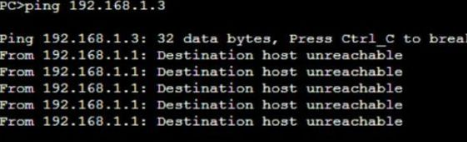

b、测试PC1和PC3的连通性

虽然pc1与pc3的ip地址在同一个网段里面，但PC1和PC3不在同一个vlan中，所以PC1和PC3不能ping通(pc1是属于vlan10，pc3是属于vlan20)。

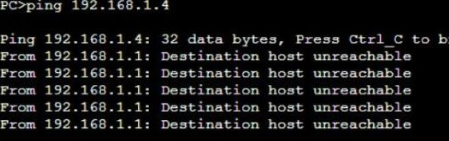

c、测试PC1和PC4的连通性

很明显也pc1与pc4不能ping通，这个是为什么呢？

虽然PC1和PC4在同一个vlan且也在同一个网段中，但是Lsw1和Lsw2交换机没有配置trunk端口，access端口没有tag标记，通不过trunk端口，所以ping不通！

那么问题来了，如何才能让pc1与pc4互通呢？

三、如何使交换机间互相通信

上面我们提到了，pc1是属于LSW1交换机，pc4是属于SLW2交换机，虽然pc1与pc4是划分到了同一个vlan，且ip地址也在同一个网段，但仍然无法互相通信，主要是没有配置trunk接口，我们来配置下。

1、LSW1的配置

[sw1]interface Ethernet 0/0/4    // 进入交换机1与交换机2连接的接口0/0/4

[sw1-Ethernet0/0/4]port link-type trunk       //配置接口类型为trunk

[sw1-Ethernet0/0/4]port trunk allow-pass vlan 10 20  //trunk口允许通过的VLAN10与vlan20

2、LSW2的配置

[sw2]interface Ethernet 0/0/3         // 进入交换机1与交换机2连接的接口0/0/3

[sw2-Ethernet0/0/3]port link-type trunk   //配置接口类型为trunk

[sw2-Ethernet0/0/3]port trunk allow-pass vlan 10 20

//trunk口允许通过的VLAN10与vlan20

3、验证trunk接口配置：

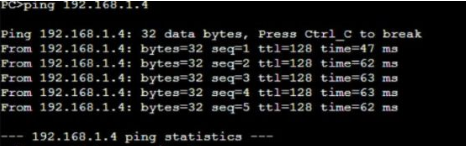

测试PC1和PC4的连通性，并解释原因。

PC1和PC4能够ping通，因为交换机之间设置了trunk接口，使得不同vlan之间能够通过其他的交换机！

最后总结下：

1、什么情况下，我们才会去划分VLAN。

让网络进行逻辑隔绝，才会划分vlan！不同的vlan中，即使在相同的网段也不能ping通，

2、什么情况下，我们才会去配置trunk接口。

要让交换机和交换机之间连通，需要设置trunk接口。
