solidworks热分析_solidworks解决管道流体问题，原来可以如此轻松

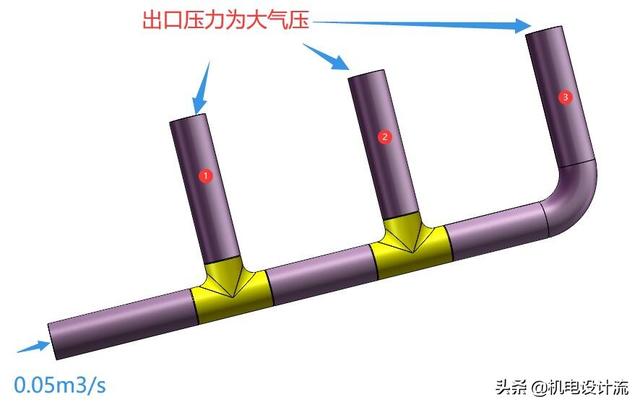

很多朋友可能都会遇到这类问题。如下图。知道入口流量，知道出口压力，想求各个支管力的流量。流量这个参数很重要，因为流量的大小直接决定了设计是否符合要求，末端系统所需流量分配是否合理的问题。

这类问题用模拟软件来求解是一个很好的办法。今天就用SolidWorks中的Flow simulation来解决一下这个问题。

SolidWorks flow simulation是流体分析软件，可以解决流体和热传导的问题。flow simulation采用向导和组块化结构，操作起来比较简单，还容易理解。

下面我们就来看一下分析的过程。

一、预处理

在分析之前，需要对管路进行预处理。比如加封盖，去掉模型中多余的loge和零部件。去掉没有用的细小结构等等。这样有助于我们得到最终结果。关于这个管道内的流体分析，我们只需要把管道封起来就可以了。这样系统就知道我们要计算那部分的管道里的流体了。

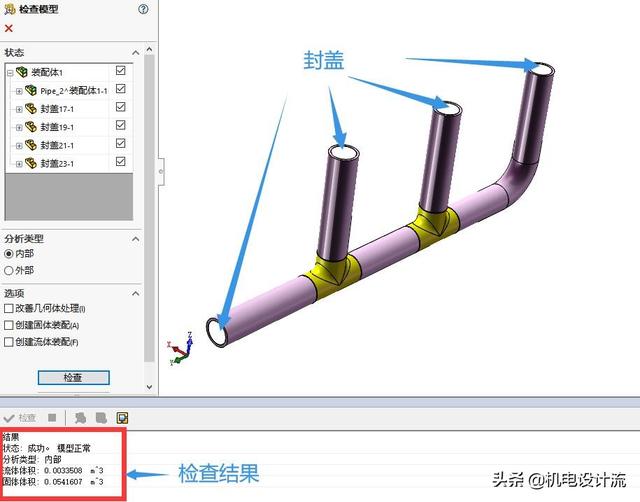

封管道可以用封盖工具进行，封好进行模型检查，检查没有问题就可以进行分析了。创建封盖和检查工具在工具栏中都可以找到。

二、开始分析

分析从向导开始比较好合理。因
