前言：

    上周跟朋友聊起一些关于BUCK类PFC的知识，他讲了一些具体应用和行业背景后。这一块让我非常好奇，于是我花时间看了一些这方面的资料和论文。

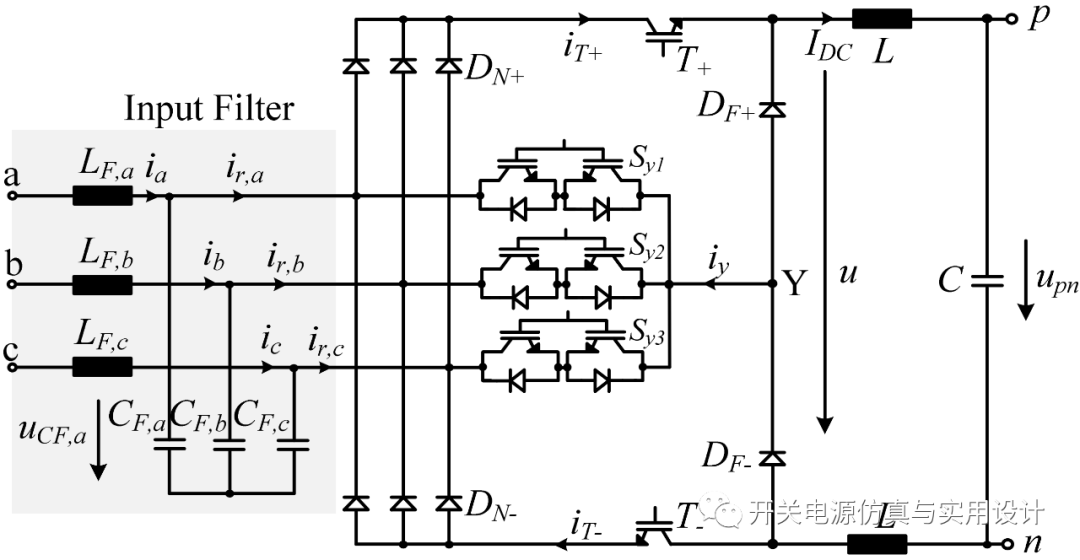

  我觉得这种拓扑确实有它的优势，比如DC2DC是BUCK变换器，所以是可以逐个周期限制住负载电流，就能实现恒压恒流输出。又比如，能把三相PFC的输出电压控制到400V，这样PFC的直流母线就能使用450V的电容和650V的开关管，后级DC2DC的成本就能大幅度降低，起码就不需要使用高压IGBT和SICFET了。大电容耐压降低后，系统里面电解电容的体积就能减少许多，这样对系统的功率密度就能提升，诸多好处等等。它在某些非隔离的应用场合，确实非常适合。下图是它的原理图：

  现在行业和学术界对它的研究也逐步开始火热，南航的谢少军教授研究的《新型单级隔离式三相AC/DC变换器研究》,也是基于SWISS Rectifier的原理。可见下图所示，这种变换器能一级变换实现PFC和隔离DCDC输出，大幅度的提升了效率和降低了系统体积，并且没有电解电容，对于某些要求在极恶劣环境运行的系统，可能是一个非常好的解决方案。
