RTSP(Real-Time Stream Protocol)协议是一个基于文本的多媒体播放控制协议，属于应用层。RTSP以客户端方式工作，对流媒体提供播放、暂停、后退、前进等操作。该标准由IETF指定，对应的协议是RFC2326。

RTSP作为一个应用层协议，提供了一个可供扩展的框架，使得流媒体的受控和点播变得可能，它主要用来控制具有实时特性的数据的发送，但其本身并不用于传送流媒体数据，而必须依赖下层传输协议(如RTP/RTCP)所提供的服务来完成流媒体数据的传送。RTSP负责定义具体的控制信息、操作方法、状态码，以及描述与RTP之间的交互操作。RTSP媒体服务协议框架如下：

客户端要播放RTSP媒体流，就需要知道媒体源的URL，RTSP的URL格式一般如下：

rtsp://host[:port]/[abs_path]/content_name

• host: 有效的域名或IP地址；
• port: 端口号，缺省为554，若为缺省可不填写，否则必须写明。

例如，一个完整的RTSP URL可写为：

rtsp://192.168.1.67:554/test

又如目前市面上常用的海康网络摄像头的RTSP地址格式为：

rtsp://[username]:[password]@[ip]:[port]/[codec]/[channel]/[subtype]/av_stream

示例：

rtsp://admin:12345@192.168.1.67:554/h264/ch1/main/av_streamrtsp://admin:12345@192.168.1.67/mpeg4/ch1/sub/av_stream

RTSP报文

对RTSP协议的使用有了一个大概的了解之后，我们来看一下RTSP报文结构。

RTSP是一种基于文本的协议，用CRLF(回车换行)作为每一行的结束符，其好处是，在使用过程中可以方便地增加自定义参数，也方便抓包分析。从消息传送方向上来分，RTSP的报文有两类：请求报文和响应报文。请求报文是指从客户端向服务器发送的请求(也有少量从服务器向客户端发送的请求)，响应报文是指从服务器到客户端的回应。

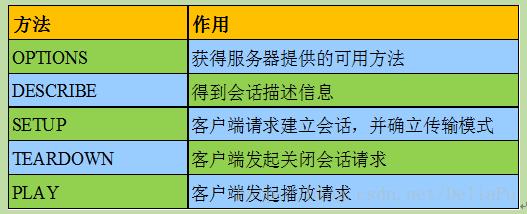

RTSP请求报文的常用方法与作用：

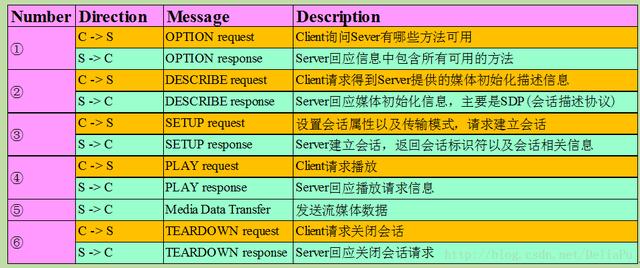

一次基本的RTSP交互过程如下，C表示客户端，S表示服务端。

首先客户端连接到流媒体服务器并发送一个RTSP描述请求(DESCRIBE request)，服务器通过一个SDP(Session DescriptionProtocol)描述来进行反馈(DESCRIBEresponse)，反馈信息包括流数量、媒体类型等信息。客户端分析该SDP描述，并为会话中的每一个流发送一个RTSP连接建立请求(SETUPrequest)，该命令会告诉服务器用于接收媒体数据的端口，服务器响应该请求(SETUP response)并建立连接之后，就开始传送媒体流(RTP包)到客户端。在播放过程中客户端还可以向服务器发送请求来控制快进、快退和暂停等。最后，客户端可发送一个终止请求(TEARDOWN request)来结束流媒体会话。

下面我们通过具体的消息实例来进一步了解一下RTSP的工作过程：

• OPTIONS

OPTIONS请求是客户端向服务器询问可用的方法，请求和回复实例如下：

C->S: OPTIONS rtsp://example.com/media.mp4 RTSP/1.0 CSeq: 1 Require: implicit-play Proxy-Require: gzipped-messages S->C: RTSP/1.0 200 OK CSeq: 1 Public: DESCRIBE, SETUP, TEARDOWN, PLAY, PAUSE

• DESCRIBE

客户端向服务器请求媒体资源描述，服务器端通过SDP(Session Description Protocol)格式回应客户端的请求。资源描述中会列出所请求媒体的媒体流及其相关信息，典型情况下，音频和视频分别作为一个媒体流传输。实例如下：

C->S: DESCRIBE rtsp://example.com/media.mp4 RTSP/1.0 CSeq: 2 S->C: RTSP/1.0 200 OK CSeq: 2 Content-Base: rtsp://example.com/media.mp4 Content-Type: application/sdp Content-Length: 460  m=video 0 RTP/AVP 96 a=control:streamid=0 a=range:npt=0-7.741000 a=length:npt=7.741000 a=rtpmap:96 MP4V-ES/5544 a=mimetype:string;"video/MP4V-ES" a=AvgBitRate:integer;304018 a=StreamName:string;"hinted video track" m=audio 0 RTP/AVP 97 a=control:streamid=1 a=range:npt=0-7.712000 a=length:npt=7.712000 a=rtpmap:97 mpeg4-generic/32000/2 a=mimetype:string;"audio/mpeg4-generic" a=AvgBitRate:integer;65790 a=StreamName:string;"hinted audio track"

• SETUP

SETUP请求确定了具体的媒体流如何传输，该请求必须在PLAY请求之前发送。SETUP请求包含媒体流的URL和客户端用于接收RTP数据(audio or video)的端口以及接收RTCP数据(meta information)的端口。服务器端的回复通常包含客户端请求参数的确认，并会补充缺失的部分，比如服务器选择的发送端口。每一个媒体流在发送PLAY请求之前，都要首先通过SETUP请求来进行相应的配置。

C->S: SETUP rtsp://example.com/media.mp4/streamid=0 RTSP/1.0 CSeq: 3 Transport: RTP/AVP;unicast;client_port=8000-8001 S->C: RTSP/1.0 200 OK CSeq: 3 Transport: RTP/AVP;unicast;client_port=8000-8001;server_port=9000-9001;ssrc=1234ABCD Session: 12345678

• PLAY

客户端通过PLAY请求来播放一个或全部媒体流，PLAY请求可以发送一次或多次，发送一次时，URL为包含所有媒体流的地址，发送多次时，每一次请求携带的URL只包含一个相应的媒体流。PLAY请求中可指定播放的range，若未指定，则从媒体流的开始播放到结束，如果媒体流在播放过程中被暂停，则可在暂停处重新启动流的播放。

C->S: PLAY rtsp://example.com/media.mp4 RTSP/1.0 CSeq: 4 Range: npt=5-20 Session: 12345678 S->C: RTSP/1.0 200 OK CSeq: 4 Session: 12345678 RTP-Info: url=rtsp://example.com/media.mp4/streamid=0;seq=9810092;rtptime=3450012

• PAUSE

PAUSE请求会暂停一个或所有媒体流，后续可通过PLAY请求恢复播放。PAUSE请求中携带所请求媒体流的URL，若参数range存在，则指明在何处暂停，若该参数不存在，则暂停立即生效，且暂停时长不确定。

C->S: PAUSE rtsp://example.com/media.mp4 RTSP/1.0 CSeq: 5 Session: 12345678 S->C: RTSP/1.0 200 OK CSeq: 5 Session: 12345678

• TEARDOWN

结束会话请求，该请求会停止所有媒体流，并释放服务器上的相关会话数据。

C->S: TEARDOWN rtsp://example.com/media.mp4 RTSP/1.0 CSeq: 8 Session: 12345678 S->C: RTSP/1.0 200 OK CSeq: 8

• GET_PARAMETER

检索指定URI数据中的参数值。不携带消息体的GET_PARAMETER可用来测试服务器端或客户端是否可通(类似ping的功能)。

S->C: GET_PARAMETER rtsp://example.com/media.mp4 RTSP/1.0 CSeq: 9 Content-Type: text/parameters Session: 12345678 Content-Length: 15  packets_received jitter C->S: RTSP/1.0 200 OK CSeq: 9 Content-Length: 46 Content-Type: text/parameters  packets_received: 10 jitter: 0.3838

• SET_PARAMETER

用于设置指定媒体流的参数。

C->S: SET_PARAMETER rtsp://example.com/media.mp4 RTSP/1.0 CSeq: 10 Content-length: 20 Content-type: text/parameters  barparam: barstuff S->C: RTSP/1.0 451 Invalid Parameter CSeq: 10 Content-length: 10 Content-type: text/parameters  barparam

• REDIRECT

重定向请求，用于服务器通知客户端新的服务地址，客户端需要向这个新地址重新发起请求。重定向请求中可能包含Range参数，指明重定向生效的时间。客户端若需向新服务地址发起请求，必须先teardown当前会话，再向指定的新主机setup一个新的会话。

S->C: REDIRECT rtsp://example.com/media.mp4 RTSP/1.0 CSeq: 11 Location: rtsp://bigserver.com:8001 Range: clock=19960213T143205

• ANNOUNCE

ANNOUNCE请求有两个用途：(1)C->S：客户端向服务器端发布URL指定的媒体信息描述；(2) S->C：实时更新对话描述。若媒体表示中新增了一个媒体流，例如在直播过程中，则整个媒体表示的description都要被重新发送，而不是只发送新增部分。

C->S: ANNOUNCE rtsp://example.com/media.mp4 RTSP/1.0 CSeq: 7 Date: 23 Jan 1997 15:35:06 GMT Session: 12345678 Content-Type: application/sdp Content-Length: 332  v=0 o=mhandley 2890844526 2890845468 IN IP4 126.16.64.4 s=SDP Seminar i=A Seminar on the session description protocol u=http://www.cs.ucl.ac.uk/staff/M.Handley/sdp.03.ps e=mjh@isi.edu (Mark Handley) c=IN IP4 224.2.17.12/127 t=2873397496 2873404696 a=recvonly m=audio 3456 RTP/AVP 0 m=video 2232 RTP/AVP 31 S->C: RTSP/1.0 200 OK CSeq: 7

• RECORD

请求录制指定范围的媒体数据，请求中可指定录制的起止时间戳；若未指定时间范围，则使用presentation description中的开始和结束时间，这种情况下，如果会话已开始，则立即启动录制操作。

C->S: RECORD rtsp://example.com/media.mp4 RTSP/1.0 CSeq: 6 Session: 12345678 S->C: RTSP/1.0 200 OK CSeq: 6 Session: 12345678

以上就是RTSP中常用的命令及其实例介绍。最后，来看一段实际使用的RTSP命令交互过程，该过程是通过PC对海康摄像头视频流的拉取和播放，并通过Wireshark抓取客户端的数据得到的：

OPTIONS rtsp://10.3.8.202:554 RTSP/1.0CSeq: 2User-Agent: LibVLC/2.2.8 (LIVE555 Streaming Media v2016.02.22) RTSP/1.0 200 OKCSeq: 2Public: OPTIONS, DESCRIBE, PLAY, PAUSE, SETUP, TEARDOWN, SET_PARAMETER, GET_PARAMETERDate: Mon, Jan 29 2018 16:56:47 GMT DESCRIBE rtsp://10.3.8.202:554 RTSP/1.0CSeq: 3User-Agent: LibVLC/2.2.8 (LIVE555 Streaming Media v2016.02.22)Accept: application/sdp RTSP/1.0 401 UnauthorizedCSeq: 3WWW-Authenticate: Digest realm="IP Camera(10789)
