画图过程中,不可避免地会涉及到对象的长度、面积的测量。这个问题很简单,可能这对你的工作,一个命令即可解决你的所有问题。但针对不同的对象,采用适当针对性的方法,不但高效,且可以避免你去做数学层面的运算。

1、标注

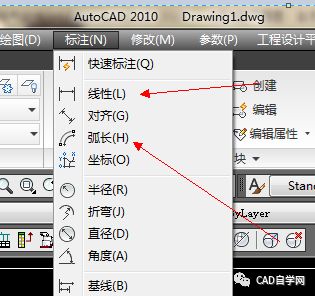

调出方法:菜单栏——标注——线性/弧长。

适用:线性只针对直线、直的多线段,即两点间距;弧长只针对规范的圆弧。


2、命令di(dist)

调出方法:命令行输入di 。

适用:两点间距。


3、命令li(list)

调出方法:命令行输入li。

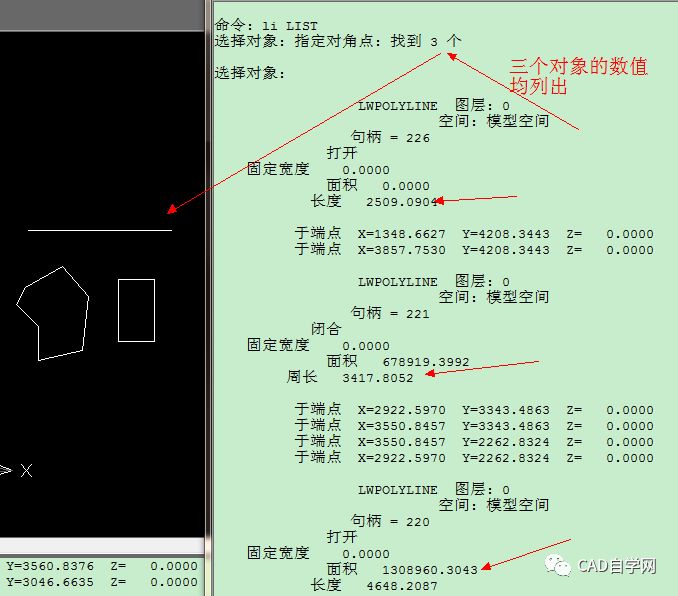

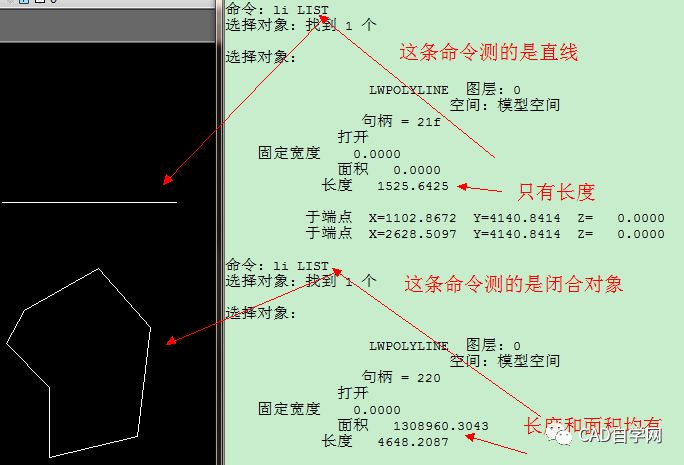

适用:对于非闭合对象,测量的是长度;对于闭合对象,测量的是长度和面积。且可以同时测量多个对象。如果你想要的是多个对象的总和,则需要自行进行数学加法运算。



4、命令ch(PROPERTIES)或快捷键ctrl+1

调出方法:命令行输入ch,或直接用快捷键ctrl+1调出。

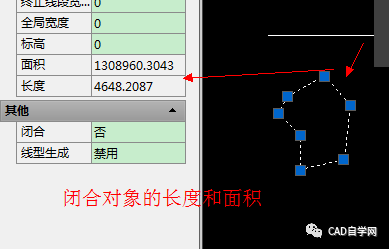

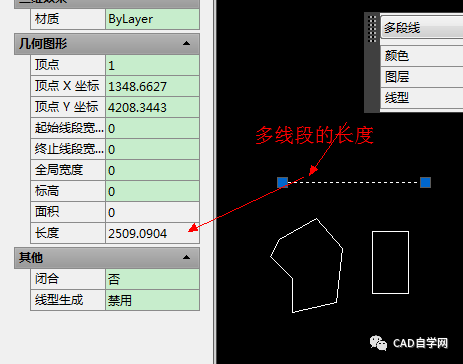

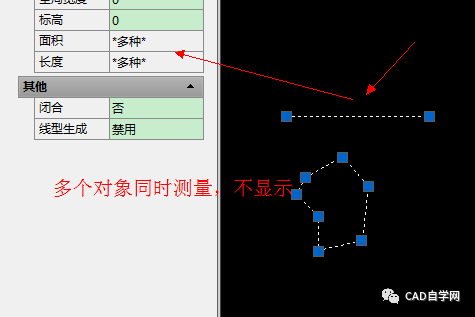

适用:对于非闭合对象,测量的是长度;对于闭合对象,测量的是长度和面积。但不可同时测量多个对象。只能一个一个对象的来测量。




5、命令aa(AREA)

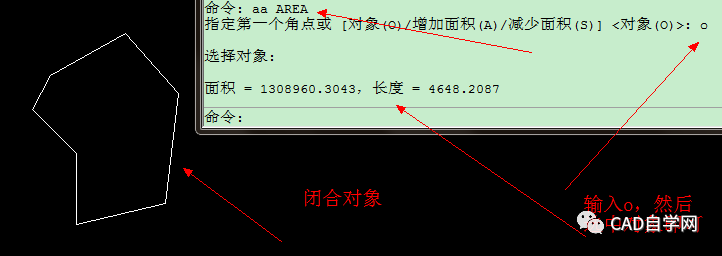

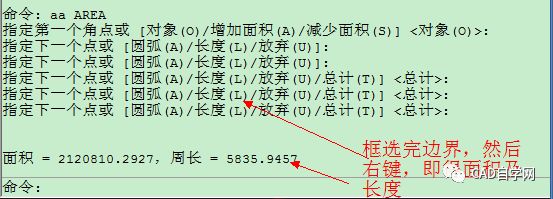

调出方法:命令行输入aa,框选对象的边界即可,或对象本身即是闭合的,可以直接输入o,然后选择对象即可。

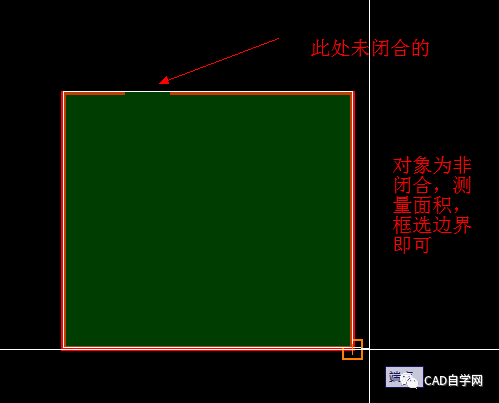

适用:测量闭合对象的面积和长度。如果对象是非闭合的,但你要测面积,也可。例如你要测量一个卧室的面积,但是因为有门所以是非闭合的对象,可以通过框选卧室的边界即可。




6、 加载插件

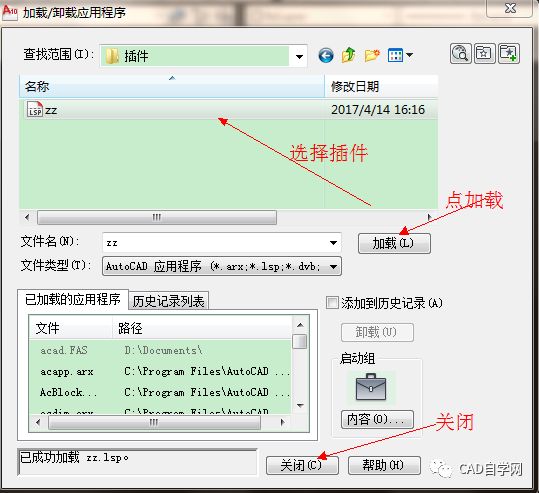

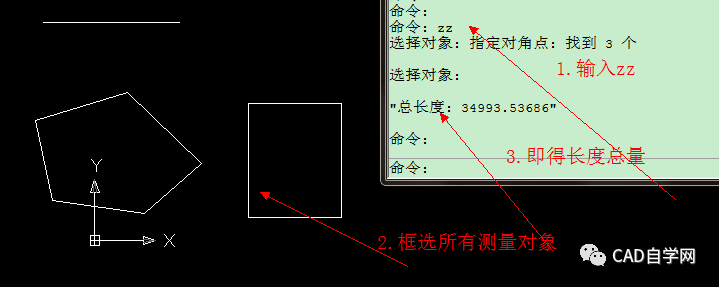

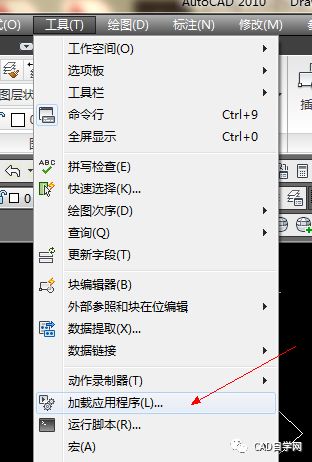

调出方法:工具——加载应用程序——选择插件——加载——确定。命令行输入zz,然后框选所有测量对象,即完成。

适用:不限对象,只测长度,不测面积。

插件下载:

链接:https://pan.baidu.com/s/1le3RKQ-Ay6tKu9erM_gKLw

提取码:urec

解压密码:www.cadzxw.com




END
