Greentruss 水处理系统是一种创新的专利产品，主要是利用智能化的亚音 频波和氧化还原环保技术来处理循环冷却水，能够有效阻止水垢、控制腐蚀、杀灭细菌 和控制藻类及生物黏膜，并能提高浓缩倍数，达到近“零”排放，极大程度的节约用水。 山东联合王晁水泥有限公司使用 Grentruss 系统六个月后，各项运行数据和资料表明， 达到了非常好的效果。
引言
就全球发展战略而言，21 世纪是将可持续发展战略走向实施的世纪。中国在实施可 持续发展战略中，水的可持续发展已处于十分重要的地位，“水是人类生存的生命线， 是经济发展和社会进步的生命线”。节能环保已成为国家第一战略新兴产业。在《国务 院关于加快发展循环经济的若干意见》(国发[2005]22 号)和《国民经济和社会发展第 十三个五年规划》中，均提出环保和充分利用水资源，特别是要重视水的循环利用。
水泥行业是我国传统的高耗能产业，其耗能达到了建材行业耗能的 75%，而建材行 业作为仅次于冶金、化工的第三大耗能大户，占全国总能耗的 7%左右。此外，数据显示， 水泥在生产过程中，其热量占到了水泥行业总耗能的 30%以上。因此在国家节能环保政 策日益趋严的形势下，提高余热回收利用成为了水泥行业节能减排的重要手段，打造智 能化余热发电系统成为了提高行业余热回收利用效率的重要方向，好的水泥余热发电是 一项既能获得经济效益，又能获得生态效益和社会效益的伟大工程。
由于各余水泥余热发电厂总的循环水量巨大。传统的发电厂水处理方式是添加化 学药剂。而采用化学药剂处理，运行维护费用较高，也会带来很多负面影响，所排放的 水由于含有较多的化学物质，极易导致二次污染问题；并且循环水浓缩倍数较低，不利 于节水。目前已有的物理处理产品，均存在性能效果单一，单位处理量小，电极容易损 坏或能量衰减等问题，尚不能完全替代化学药剂处理方式。Greentruss 系统是一种分析 了冷却水系统的各种因素，单位处理水量大，综合效果明显，使用时不需要添加任何化
学药剂的先进处理系统，并且在辅助加酸的情况下可以做到近“零”排放，适用于各种 发电厂冷却循环水处理。
1 Greentruss 水处理系统
1.1 Greentruss 循环水处理系统阻垢、缓蚀、杀菌抑藻及近“零”排放原理介绍
绿信公司(Greentruss®)水处理系统是新加坡绿信科技公司(Greentruss Singapore
Pte Ltd)综合了当今世界上处理循环水的最前沿技术和多项专利产品，并结合多年的水 处理经验的创新产品，主要是利用智能化的亚音频波技术和氧化还原技术来阻止循环水 系统中的硬垢产生，控制腐蚀，杀灭细菌和抑制藻类的生长，完全替代目前化学药剂处 理，全面和系统的解决循环水系统中的问题，提高冷却水系统中的热交换效果！
(1)水垢控制
绿信(Greentruss®)阻垢缓蚀系统由智能亚音频波(SRF)发生器和能量增进器组成。
当绿信(Greentruss®)阻垢缓蚀系统运行时，Greentruss®智能 SRF 波发生器产生的 SRF 波会传送给 Greentruss®能量增进器，当水流经 Greentruss®能量增进器时，水分子的氢键会得到极大的增强，从而水中可溶解的 Ca2+、Mg2+和 CO32-会不断的增多，即使当水温升高时也不会以 CaCO3、MgCO3 的硬垢形式析出来，达到阻止硬垢的目的。并且， 如果能量增进器向水中增进的能量达到一定量时，CaCO3 的结晶形式会发生改变，形成 一种松软的水垢(文石)，可以被水流带走，从而在冷凝器管壁上不会有任何硬垢的生成。
(2)腐蚀控制
当 Greentruss®智能 SRF 波发生器产生的 SRF 波传送给 Greentruss®能量增进器时， 水中的能量增强，水中的氧原子在获得一定能量情况下，和冷却水系统的钢材氧化产物 会以黑色的磁铁层(Fe3O4)形式存在；或者和冷却水中的铜材会以红色的氧化亚铜(Cu2O)的氧化物形式存在。这些 Fe3O4 和 Cu2O 氧化物都比较稳定、致密，延缓腐蚀 过程进一步恶化，从而可以有效的控制器材的进一步腐蚀！
(3)微生物控制
绿信(Greentruss®)杀菌抑藻系统包括杀菌抑藻信号发生器和杀菌抑藻处理器。系统运行时，杀菌抑藻发生器传递给处理器准确的杀菌抑藻信号，杀菌抑藻处理器会向冷 却水系统中释放一定量的纳米级的金属离子，或者通过控制水中的氧化还原电位在一定的水平，对冷却水系统中细菌进行灭杀和抑制藻类的生长！
(4)近“零”排放处理
在近“零”排放中，由于循环水系统排放的水量非常少，运行时水中的钙镁离子和PH 值及总碱度等会迅速升高，导致循环水系统热交换器很容易出现结垢等问题。为有效 解决这一问题，Greentruss 亚音频波系统处理的同时再辅助添加适量的硫酸，通过降低 PH 值和碱度的情况下，可以很好地控制水垢和腐蚀，设备也可以在比较好的工况下运行，且绿信公司 Greentruss 系统可以极大地提高运行时的浓缩倍数，所排的水量非常少，达 到近“零”排放的目的，从而可节约大量的水资源。
1.2 Greentruss 水处理技术创新点
(1)高度智能化控制芯片是低频包络技术在电流输出上的重大突破，可达100A，电场强度和磁通密度得到极大提高，处理水量大且效果理想，可对垃圾焚烧发电企业的 冷却循环水进行处理。
(2)电磁波的频率及氧化还原电位可根据用户现场情况进行设计和调准，是水泥 余热发电厂循环水系统的综合解决方案，可完全取代目前的化学方法处理；运行时浓缩 倍数提高一倍以上，可节约大量的工业用水。
(3)电磁波的频率在音频范围以内，对人体没有任何危害。
(4)智能在线的云管理模式可以让用户在网络上直接监控设备运行状态，了解运 行数据；智能自动排放系统可保证设备的安全运行，最大限度地提高循环水的浓缩倍数， 真正实现节能减排的环保目标。智能自动化的管理模式真正做到了无人看守，为企业带 来安全可靠的经济效益。
1.3 Greentruss 冷却水系统相对其它处理方式的优势
与传统化学处理相比，Greentruss 系统的优势表现在：1)运行费用低廉，无需人工 操作和维护；2)投资回报周期短；3)浓缩倍数提高，节约大量用水；4)节能环保。 与其它的物理方式处理相比，Greentruss 系统的优势表现在：1)是综合解决方案， 可有效解决循环水系统中水垢、腐蚀、细菌和藻类的问题，不是单纯只解决某一方面的 问题(例如阻垢)；2)可以针对大型的冷却水系统进行处理，而不是只适用于中央空调 等小型系统；3)是针对冷却水系统的具体情况来配置设备的型号和数量，所以可以确 保每次能够达到比较理想的处理效果；4)计算机智能化运行，不存在能量衰减或电极 损坏问题，效果稳定并一直有效；可直观的了解水质运行参数，监控设备运行状态，智能自动排放。2 Greentruss 系统在水泥余热发电行业安装应用实例
2.1山东联合王晁水泥有限公司余热发电项目冷却水系统项目概况
山东联合王晁水泥有限公司位于山东枣庄市台儿庄区涧头集镇顿庄村，经营范围包括水泥、熟料及水泥制品制造、销售；利用生产线余热发电等。公司规模为日产2500吨熟料的新型干法旋窑生产线，年产熟料90万吨，通过技术改造新增年产水泥100万吨。利用窑尾低温余热安装一台4.5MWH发电机组。生产工艺采用DCS集散中央控制系统，自动化程度高，生产稳定。
山东联合王晁水泥余热发电循环冷却塔为三台机力通风塔，最大循环水量为2400m3/h，进出塔温差为3~10℃，当地平均环境温度约为13.2~14.2℃，循环水系统24小时运行。由于联合王晁水泥有限公司对公司环保的高要求，要求冷却循环水近“零”排放，由于项目补充水水质非常差及王晁公司要求近“零”排放，所以 Greentruss 系统设计辅 助加酸装置降低水中的 pH 值，以保证系统正常运行。
2.2 Greentruss 水处理系统的安装
山东联合王晁水泥有限公司的Greentruss水处理安装现场，见图1。Greentruss系统智能在线控制装置，见图2。2019年12月底设备安装调试结束后，于2020年1月1日开始投入试运行，同时停止添加所有的阻垢剂和杀菌药剂，辅助添加硫酸。

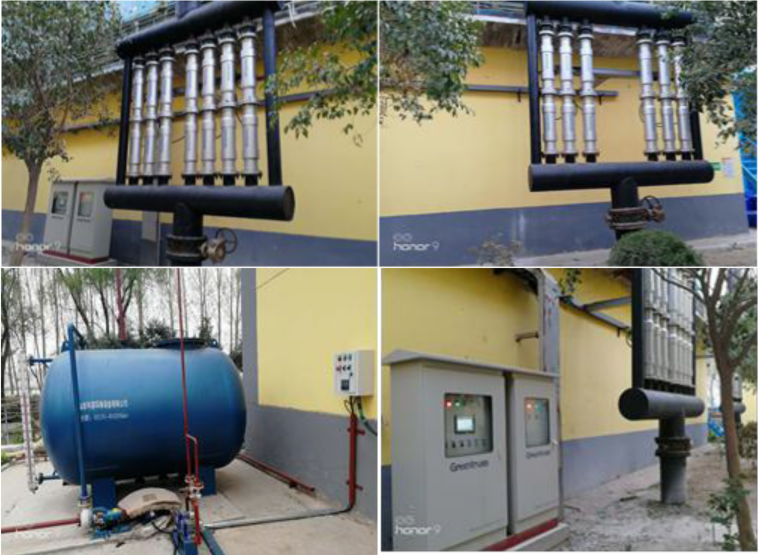

图 1 Greentruss 系统的安装现场
图 2 Greentruss 系统智能在线控制柜
2.3 运行水质数据分析

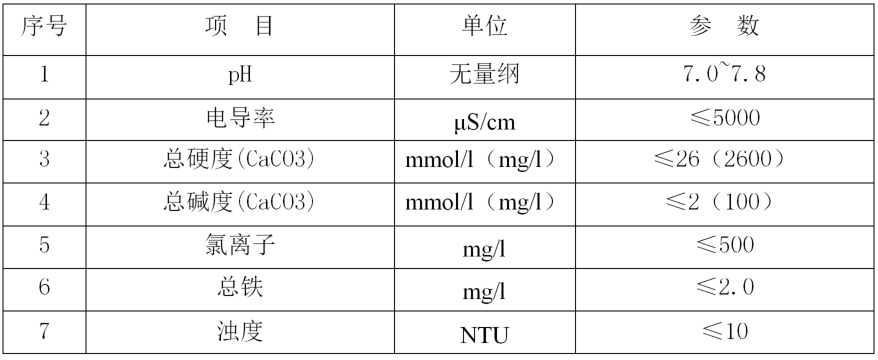

(1)用户通过近“零”排污和辅助加酸来达到设计要求的运行参数(见表1)，水质检测每天一次。根据用户提供的水质测试报告，绘制曲线如图3～图7。
表 1 Greentruss 设计运行参数

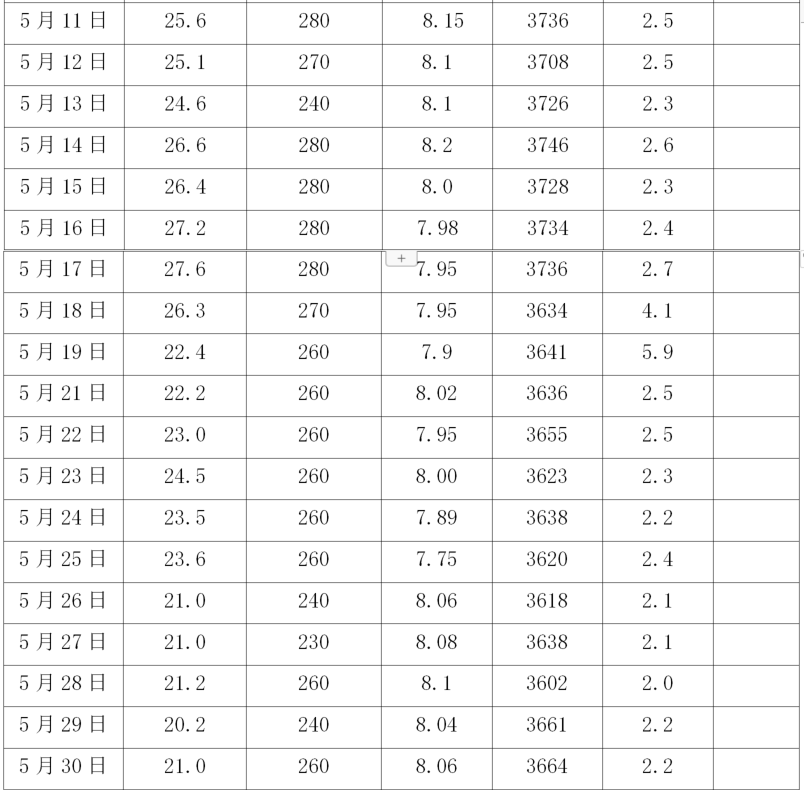

(2)Greentruss 系统开机后，待循环冷却水水质运行稳定后，开始采集数据。以下 是摘录的部分运行数据统计如下(见表 2)：

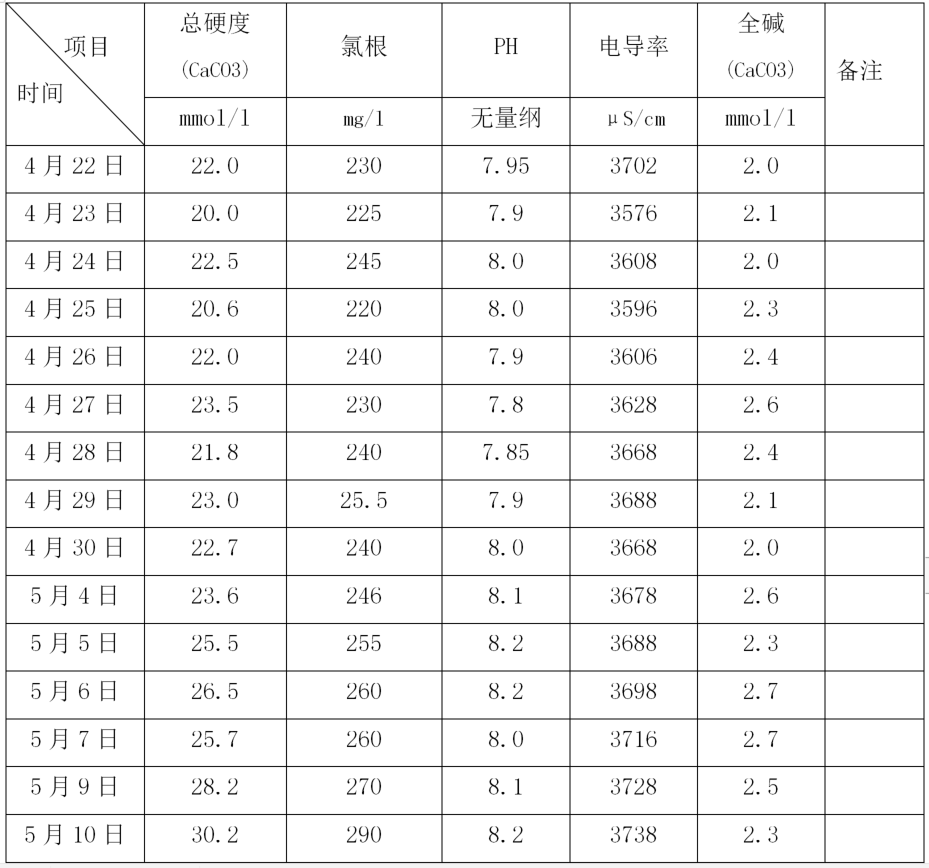

表 2 循环水水质统计表

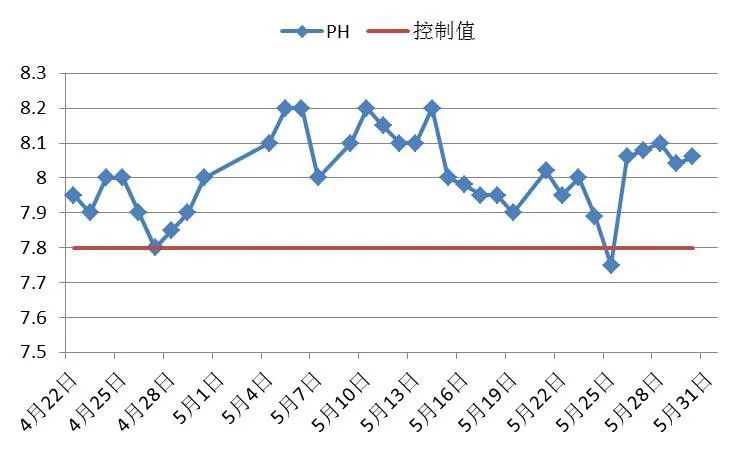

图 3 Greentruss 运行时 PH 曲线

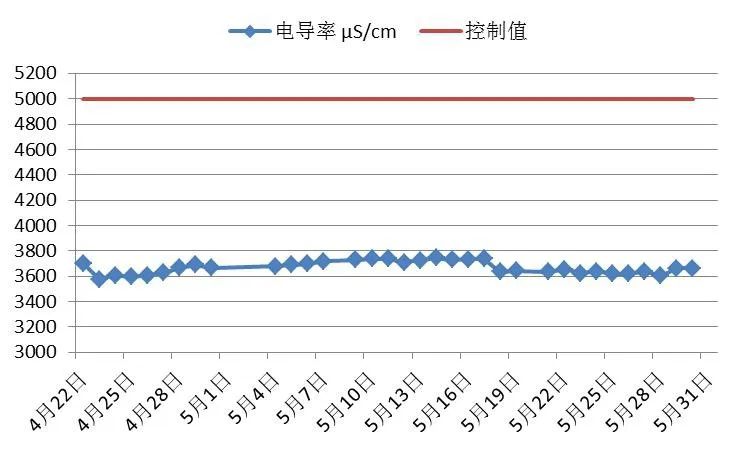

图 4 Greentruss 运行时电导率曲线

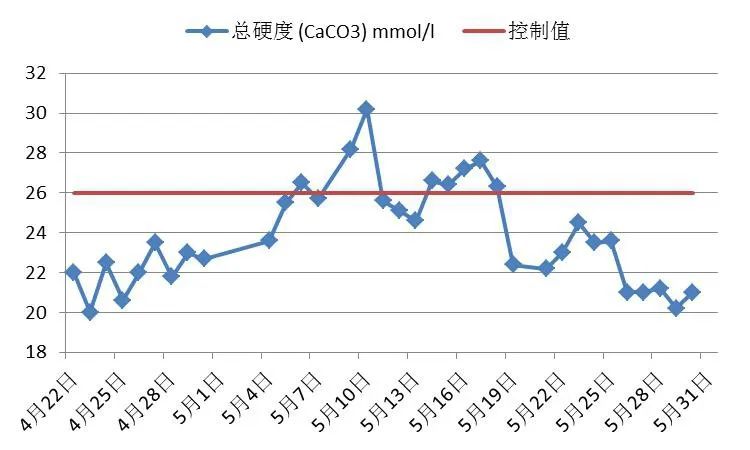

图 5 Greentruss 运行时总硬度曲线

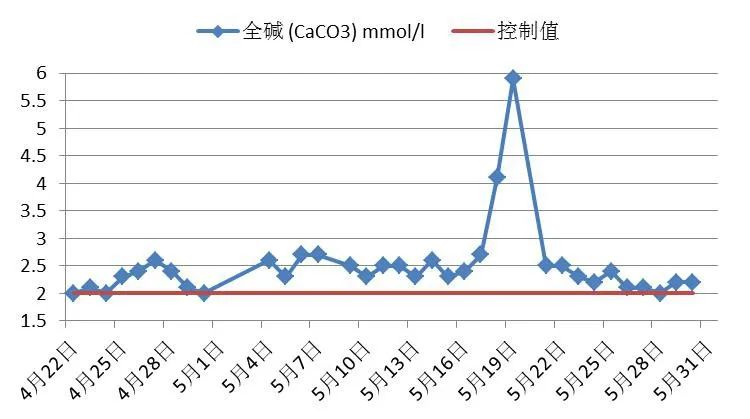

图 6 Greentruss 运行时全碱度曲线

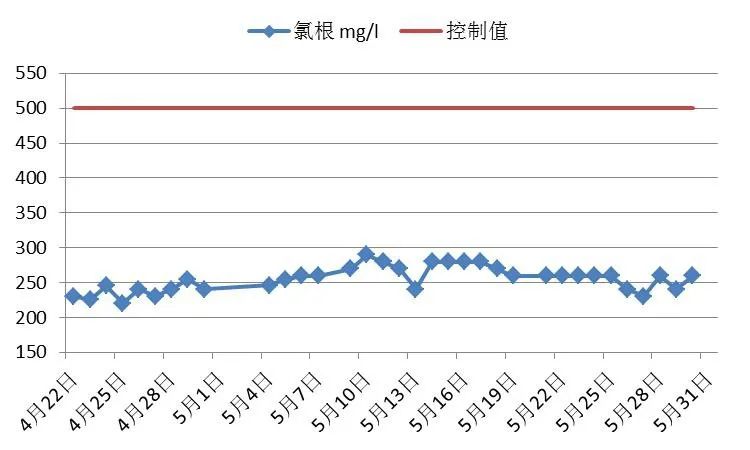

图 7 Greentruss 运行时氯根曲线
通过分析以上水质参数运行曲线，各项水质指标中，氯根和电导率保持在所要求的 控制指标之内；由于浓缩倍数较高，导致总硬度数值也比较高，各项参数均保持了较好 的稳定性。
Greentruss 系统运行后，整个冷却循环水的浓缩倍数保持在了 8.5 倍左右，排放的 水量由原来的的 8.3m³/h 降低到了 2.3m³/h，接近近“零”排放，每年节约用水 48000 m³， 极大的节约了水量。
2.4 实际使用效果
由于补充水水质比较差，在安装 Greentruss 系统之前，凝汽器经常出现结垢的情况， 以下是结垢后打开凝汽器的照片：

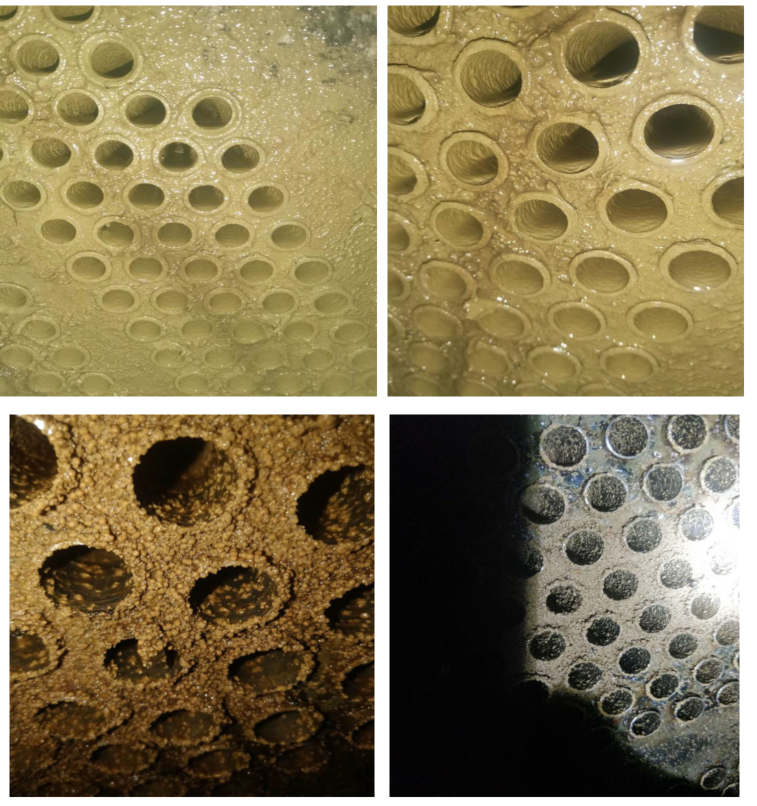

图 8处理前凝汽器结垢照片
通过照片可以发现，使用 Greentruss 前凝汽器管壁内均有一层水垢，严重影响 热交换效果。
在采用了绿信 Greentruss 循环水处理系统处理后，很好的控制了结垢问题，以下 图片是运行了 6 个月后由于错峰生产需要停产检修期间打开凝汽器的照片。

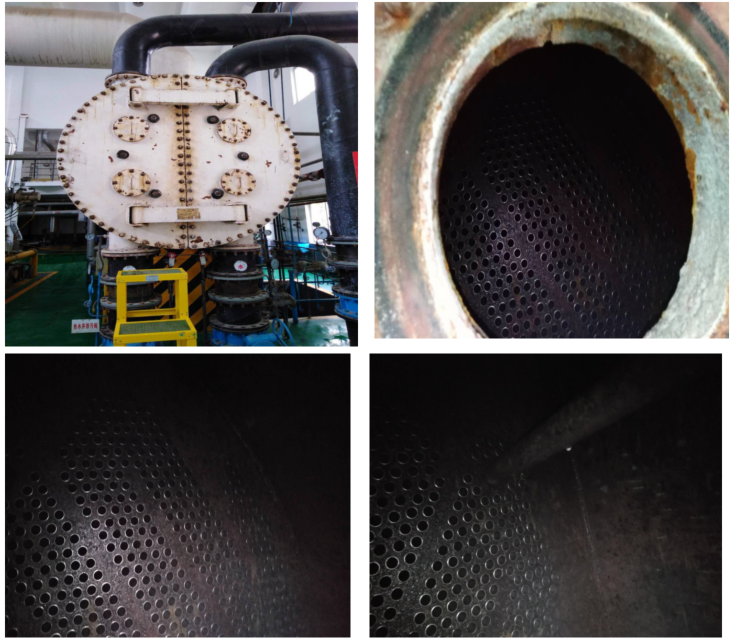

图 9处理后凝汽器照片
通过照片可以看到，凝汽器内非常干净，没有任何结垢及粘泥问题。山东联合王晁水泥有限公司相关领导也是非常满意。
2.5 凝汽器端差及真空度检测
凝汽器端差是指汽轮机排气在背压下的饱和温度与凝汽器冷却水出口温度之差，凝 汽器端差可以反映出凝汽器管内壁的清洁程度和凝汽器真空系统的严密性，当凝汽器管 壁被玷污、结垢、有沉积物或泥渣，就会使真空恶化，端差上升。

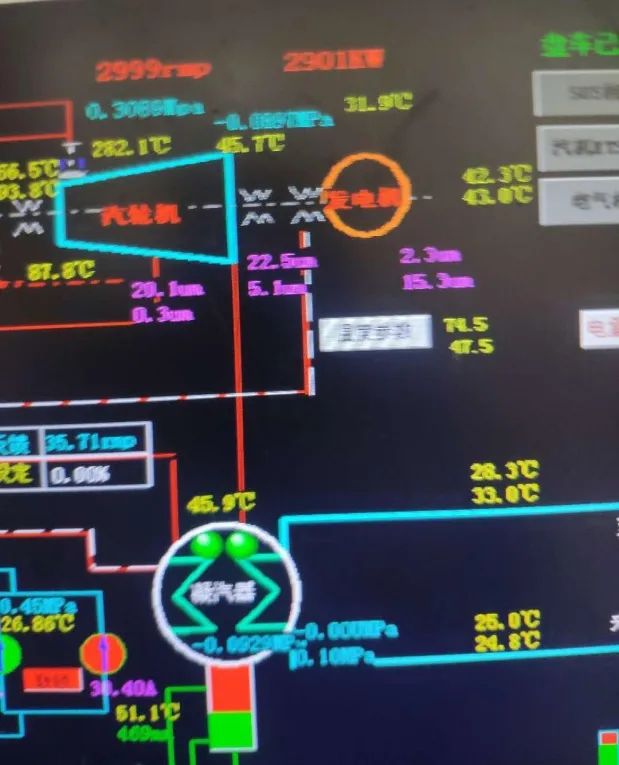

(1)下面第一幅图(图 10)是山东联合王晁水泥有限公司在使用绿信 Greentruss 系统处理前的凝汽器真空度，其它三图(图 11、12、13)分别为山东联合王晁水泥有限 公司真空度在 Greentruss 在投入运行前和运行后的监测值，可以看出真空度比安装 Greentruss 系统前有所提高的。

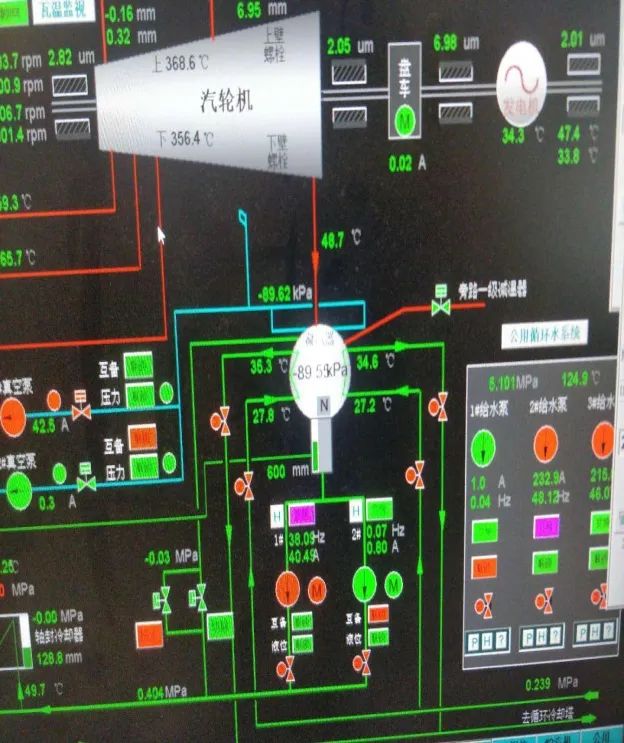

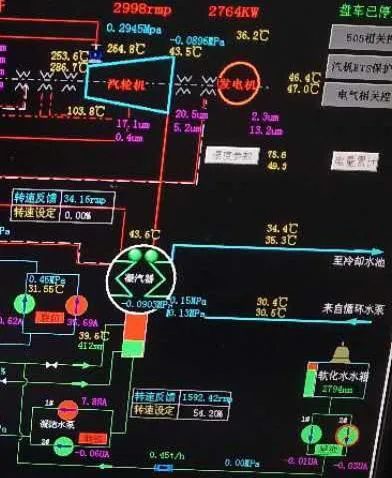

图 10 安装使用前的真空度(-89.6KPa)
图 11 安装使用后的真空度(-90.3 KPa)
图 12 安装使用后的真空度(-92.9 KPa)
图 13 安装使用后的真空度(-93.7 KPa)

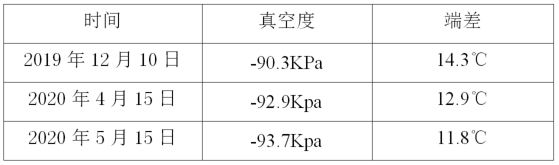

(2)使用 Greentruss 系统后真空度和端差见下表(见表 3)：
表 3 真空度和端差统计表

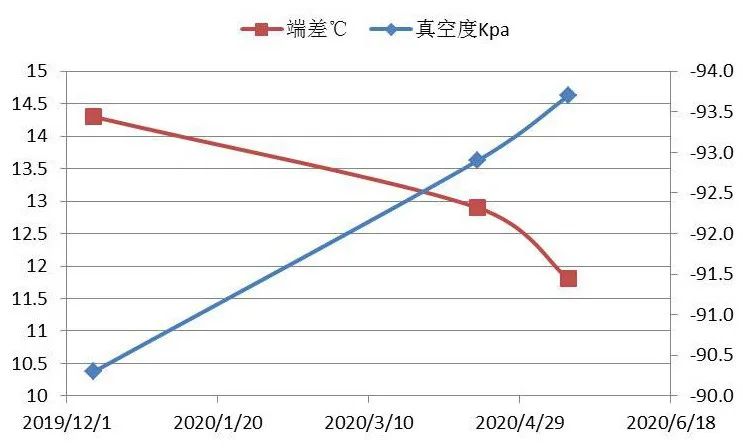

(3)使用 Greentruss 系统后真空度和端差趋势图
图 14 真空度端差趋势图
2.6 经济效益分析
2.6.1Greentruss®系统运行费用
人工费：该系统为自动运行系统无人工操作，故无人工费用。 药剂费：该系统采用纯物理方法进行水处理，故无药剂费用。 电 费：该系统采用 220V、380 V /50Hz 电源。
系统总功率
其中：年运行时间按 8000 小时计算(以下相同)

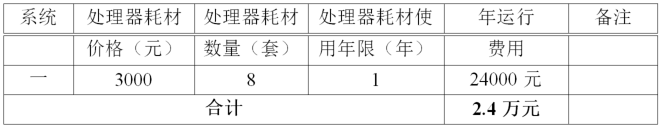

耗材费用
Greentruss 系统运行费用总计

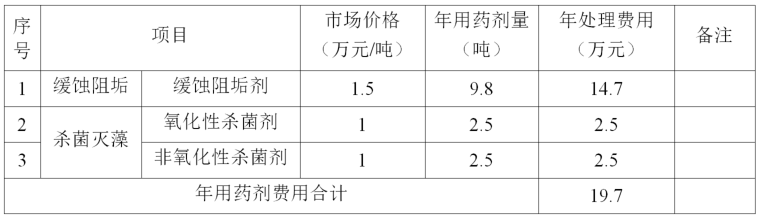

2.6.2 节约的化学处理费用
缓蚀阻垢剂费用：按目前使用最为广泛的低磷聚合物与 Zn2+复合配方的缓蚀阻垢剂 进行估算。每年对冷却水塔进行清池，初期预膜的药剂浓度按 200ppm，正常运行时按 50ppm 估算，按目前业主所提供的循环水数据及现有浓缩倍数计算。
杀菌灭藻剂：目前使用较多的是氧化性杀菌剂和非氧化性杀菌剂交替使用，年加药时间12个月计，投药浓度分别按保有水量的50mg/L和50mg/L投加。
(注：枣庄年平均气温按 13.2~14.2℃，根据 GB50050-2007k 值选取 0.0013，下同)
计算公式：
蒸发量 = k·△t·循环水量
排污量 = 蒸发量/(浓缩倍数－1)
年用缓蚀阻垢剂 = 初期预膜浓度×保有水量+正常加药浓度×排污量×1 年
年用氧化性杀菌剂 = 保有水量×加药浓度×年加药次数
年用非氧化性杀菌剂 = 保有水量×加药浓度×年加药次数
2.6.3Greentruss®系统节水及节约减排费用
提高从冷却循环水系统由于水分蒸发，使得循环水水中盐分越来越多，影响系统运行。所以为了保证换热设备的热交换效率，循环水水质必需控制在一定范围内，因此无论是化学方法和物理方式，均需要排放一定的过高盐分的水。本方案通过加大亚音频波 的能量，让循环水在高倍下运行，浓缩倍数从原来的 2 倍提高到 9 倍，所节约的水量如 下：

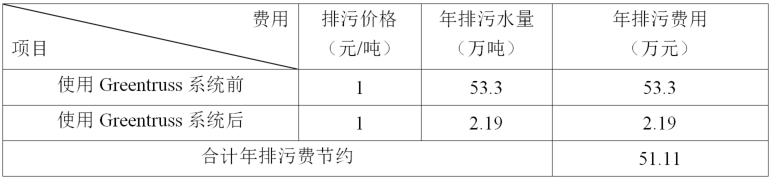

冷却水水质稳定处理减排费用如下表：

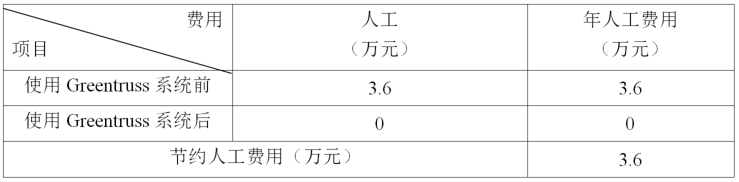

2.6.4Greentruss®系统节约水资源税和人工费用
循环水系统使用化学药剂处理，不管是自动加药或人工加药都需要至少 1 人按时添 加或搬运药剂，Greentruss®系统采用的是在线监测和远程监控操作，是智能化运行，自 动化程度高，不需专人看护。

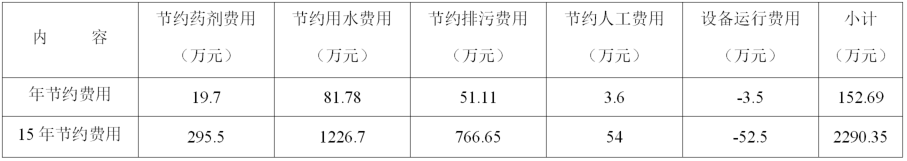

2.6.5采用 Greentruss®系统后总计节约费用
2.6.6其他经济效益
(1)积极响应国家节能减排的政策，可减少大量的污水排放。
(2)降低设备腐蚀，延长设备使用寿命。
(3)提高设备的换热效率，降低能耗、物耗。
(4)延长换热设备的维护周期，减少人工劳动量。通过上面的分析可以知道，采用绿信 Greentruss 系统处理后，不到半年就可以收回投资，可以产生非常好的经济效益。
3 其它工矿企业冷却水系统的安装
Greentruss 系统除了在山东联合王晁水泥有限公司使用外，还在圣元环保电力、 中国节能、瀚蓝环境、东北制药、金浦集团、永荣化工、重庆钢铁集团、辽阳石化、金 陵石化、中海油葫芦岛及龙口终端等大型工矿企业的冷却水系统中安装运行，并均取得 较理想的处理功效，大部份用户已经将其推荐到集团内的其它的冷却水系统上使用。
4 总结
山东联合王晁水泥有限公司及其它大型工矿企业使用绿信 Greentruss 水处理产品 运行后，水系统不用再添加缓蚀阻垢和杀菌抑藻等药剂，可有效解决循环水系统中的水 垢、腐蚀、细菌和藻类及生物黏膜等问题，达到综合处理功效，可完全满足企业清洁生 产的要求，节省了运行成本。同时，由于浓缩倍率大大的提高，在辅助加酸的情况下， 基本做到了近“零”排放，节约了大量的用水；热交换器的换热效率的提高，使企业的 能耗降低。因此，Greentruss 系统适用于水泥行业循环冷却水系统处理，且能实现清洁 生产和节水、节能、环保的综合功效。
作者：王蓟斌
单位：新加坡绿信科技有限公司厦门公司
