刚入新年，杀马特的光污染还是非常符合节日气氛的。此文评测的主板光污染元素也是蛮晃眼的，从这个意义上来讲倒是很应景，这款主板就是铭瑄 MS-iCraft Z390 Gaming 电竞之心主板，下面小熊就来为大家尝下鲜。
主板开箱
▼Z390芯片组相比Z370，原生集成Wireless-AC Wi-Fi和蓝牙5.0、原生支持SDXC扩展卡（SDA 3.0）、原生支持六个USB 3.1 Gen.2接口，其实变化并不明显。但是由于i9-9900K的出现，各大厂商都增加了供电设计，MS-iCraft Z390 Gaming也不例外，官方宣传采用了15相供电，下文会给大家详细的分析一下。

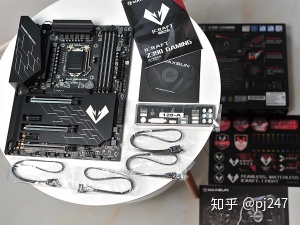

▼主板附件包括IO挡板、说明书、驱动盘、4根SATA硬盘线，另外还有几张贴纸来增加信仰。

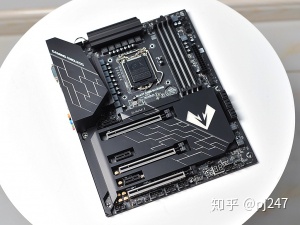

▼主板正面设计大面积的保护铠甲，有点像阿苏斯了，做工还是不错的，不过材质是塑料的，主要目的还是为了获得更好的光效。另外铠甲表面采用了雾黑哑光处理，质感非常不错。
▼在覆盖了铠甲的情况下，只能看到一个M.2接口（这一个还是WIFI E key的接口），其实主板还是配备另外2个M.2的，但是都是在铠甲之下。由于铠甲部分并没给M.2固态留开口，安装M.2固态就要把整个装甲拆卸下来了，还是有些不方便的。

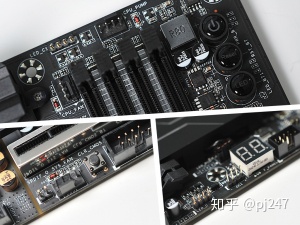

▼主板上下各提供了一个4pin 12v的RGB接口来扩展对其它RGB设备的支持；另外在内存插槽旁边，设计了开机、重启、LED开关3个便捷按钮，可以摆脱机箱直接开机；也可以用LED键来切换主板灯效。
▼在主板左下角设置了CMOS清理按钮，方便超频失败再次成功开机，当然如果能放到IO部分就更好了。
▼底部右边提供了DEBUG灯来帮助判断故障问题。

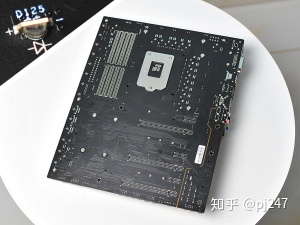

▼PCB后面能看到侧边有一排共计14颗灯珠，主板的RGB灯光效果得到了充分的重视。再很难看到其它的电器或者芯片元件，等会在拆解环节就会看到，几乎所有的电器或者芯片元件都是设置在PCB正面的。
▼IO接口部分：1个PS2键鼠接口、3个视频接口（DVI/DP/HDMI），6个音频接口、2个USB3.0，2个USB3.1 Gen2（其中一个TYPE-C），2个USB2.0，以及一个线网口（英特尔I219V网卡），还可以看到预留了两个无线天线的位置，但是主板并没有标配WIFI网卡及天线。
▼从正面看IO部分的铠甲面积还是很大的，上面还有Gaming Endless的标识，但是并不能发光。旁边有8Pin的CPU供电接口，和其他厂商8+4或者8+8的配置，还是略保守了点。

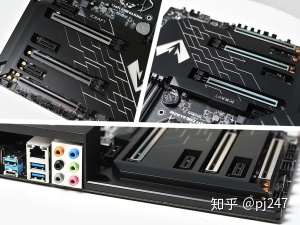

▼主板配备了3条PCI-E x16全尺寸插槽，都使用金属加固技术，另外还有3条PCI-E x1插槽。

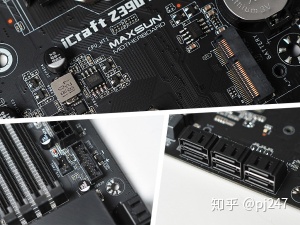

▼主板只露出一个M.2接口，还支持2242尺寸的M.2 WIFI网卡；
▼一个USB3.前置接口；
▼主板配备了6个SATA接口，和芯片组原生的数量一致。

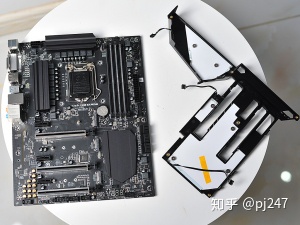

▼拆解装甲后，就能看到另外2个M.2接口，最大支持2280尺寸，都支持PCIe协议的SSD，底部的那个不支持SATA M.2 SSD。

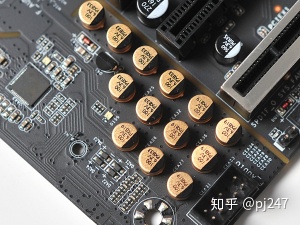

▼比较惊喜的是音频区域，使用了13枚定制的金色音频专用滤波电容，除了数量多，还使用了固态电容，而不是一般的电解电容，相信给主板在音频方面的发挥不会差。
▼主板提供4条DDR4内存，最大支持64GB容量及DDR4-3600MHz内存，内存频率方面的支持稍微弱了些。此外，主板的内存插槽中间的三个接缝处配有导光条，对无灯内存来说能够弥补整体光效的短板。
▼再来看下官方宣传的15相OC+Power数字化供电是如何分配的。由于供电相确实不少，而且电器元件也是都集中在PCB的正面，使得整个用于供电面积比较大。

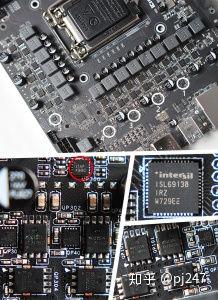

▼PWM芯片为为Intersil的ISL69138，最高支持七相供电，一共有5枚17AF的芯片，它的型号是ISL6617A，即是倍相器芯片，所以该主板使用倍相供电的方案：5相+2相组成7供电，其中5相供电经PWM控制器倍相到10相供电；另外两相应该是使用并联的方案形成了4相供电，再加上另外1相非核心区域的供电，形成了宣传所说的15相供电。倍相供电的5相pwm达到接近于10相pwm的输出波纹水平，比并联供电方案加强了很多，在这个价位（JD最低1299）提供如此供电规模的主板还是很良心的。
▼用料方面使用铁素体电感（R33电感），八爪鱼的SO8封装MOSFET，每相供电配一上一下两个Mosfet，上桥是MUD1516、下桥是MDU1514，都是自MagnaChip。另外再要说一点，就是那颗非常有迷惑性的i596Z芯片（ISL6596），它并不是倍相器, 只是驱动器，来驱动mosfet。
再来看看主板的其它芯片：
▼网卡方面采用英特尔I219V网卡；声卡方面采用Realtek ALC1220芯片。
▼监控芯片为ITE IT8625E传感器芯片；Z390芯片组提供了原生的USB 3.1，也就看不到主控芯片，但是还有一颗 Etron EJ179V USB 3.1 Swtich 作为Type-C的转换芯片；ENE 6K5830UA0是负责RGB灯效的芯片。

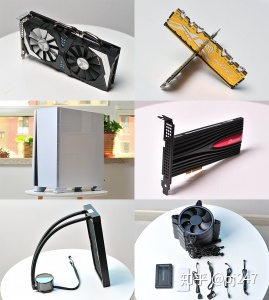

完成此次评测的硬件清单如下：
CPU ：intel i7-9700K
主板 ：铭瑄（MAXSUN） MS-iCraft Z390 Gaming 电竞之心主板
显卡 ：铭瑄（MAXSUN）GeForce GTX 1060终结者6G
内存 ：宇瞻（Apacer） 黑豹玩家系列 RGB灯条 DDR4 台式机内存 金色 3200 16G(8G*2)
SSD ：浦科特（PLEXTOR）M9PeY 512G PCIe 台式机专用 NVMe固态硬盘
电源 ：鑫谷（Segotep）额定500W ZP500P白金全模组电源
机箱 ：鑫谷（Segotep）图灵1号白色机箱
鑫谷（Segotep）魔幻RGB发光板
散热 ：鑫谷（Segotep）冰酷240RGB智领版一体式水冷CPU散热器
鑫谷（segotep）蓝牙律动版RGB风扇套件

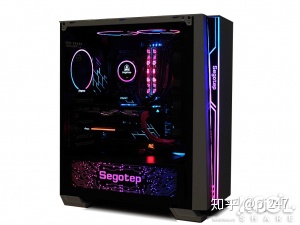

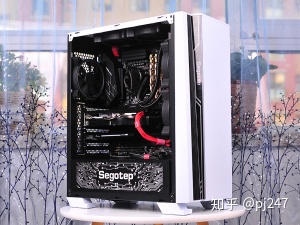

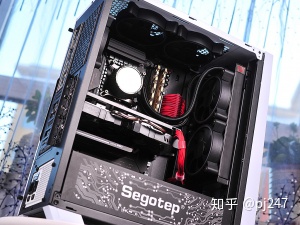

▼完成装机
▼M9PeY 需要放到第二条PCI-E x16全尺寸插槽中去，因为三条PCI-E x16全尺寸插槽的速度分别为X16、X4和X1。

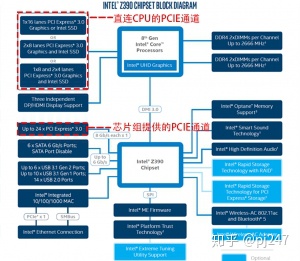

▼由下图可以看到直连CPU的PCIE信道数为X16，这些信道一般是用来连接独立显卡的，为了兼顾多卡用户，这16条通道可以拆分成X8+X8或者X8+X4+X4。不过 MS-iCraft Z390 Gaming的三信道为X16、X4和X1，总计21条信道，所以不可能都是直连的信道。那么合理的解释就是第一条X16的信道为CPU直连，并未拆分，下面的X4和X1都是由芯片组提供的。这么玩其实操作弹性降低了，不适合多卡用户使用，当然现在连双卡都很少人使用了，铭瑄估计也是暂时放弃这部分用户了。那么第二个全尺寸插槽为X4速度，放入SSD不是正合适吗？其实理论上来说芯片组提供的信道是比不了直连信道，因为中间还要经过DMI的转递，不过实际使用也并不会感到明显的差别。如果是拆分成了X8+X8，那显卡的性能又会有所降低（其实降低的幅度也很小），所有很难两全齐美。

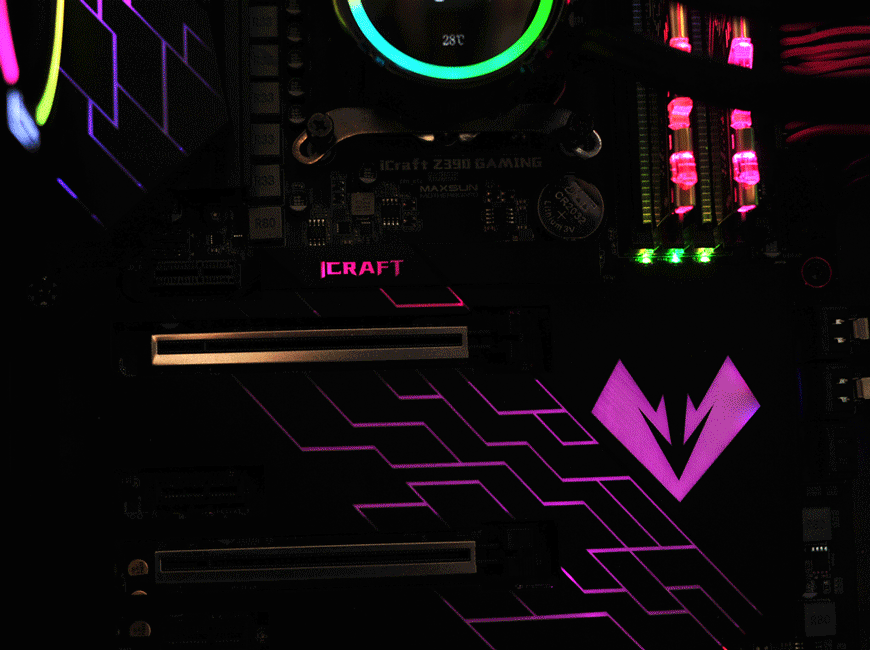

▼MS-iCraft Z390 Gaming的灯效还不算太多，有待于进一步的开发，还是很期待更多的花样。主板RGB的尴尬就是安装号显卡后，会别遮挡很大的部分，所以拆下显卡才能一睹其全貌。
性能测试
主板BIOS设置&超频测试

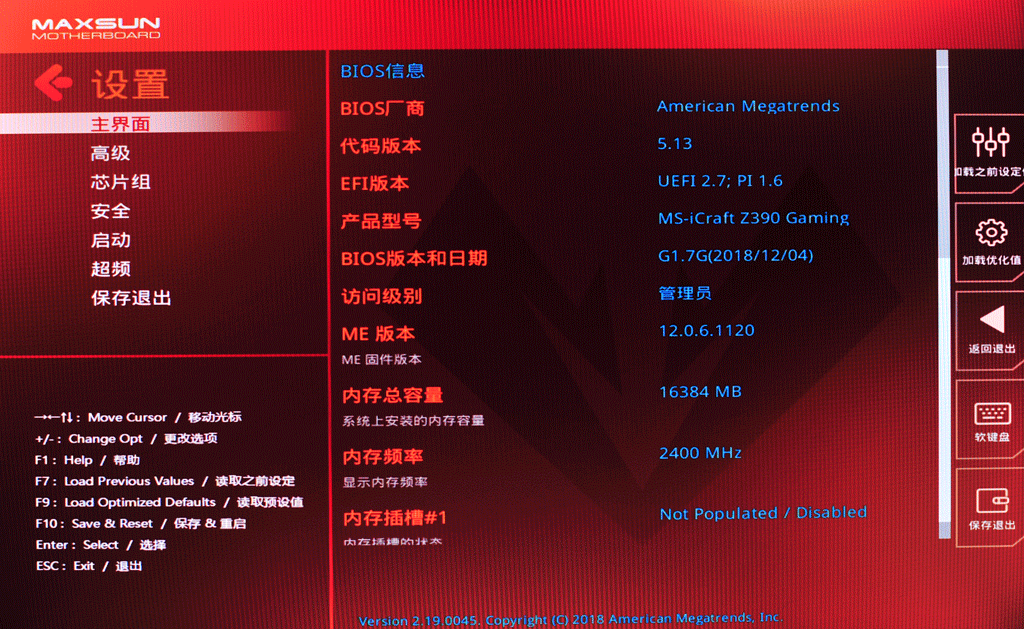

▼首先来说说主板的bios。MS-iCraft Z390 Gaming 的bios也和其他大厂一样拥有了图形化界面，不过还不能直接截图。主板设置有6个大选项：主界面、高级、芯片组、安全、启动和超频。在主界面可以看到bios和内存的信息，也可以设置系统的语言，在最新版的bios里还更新了RGB控制，就是在bios里可以直接设置主板的灯效了，这一点还是要给点赞的。
高级、芯片组、安全和启动选项和其他主板大同小异，不过作为Z390主板还是要重点看看超频选项里的内容。

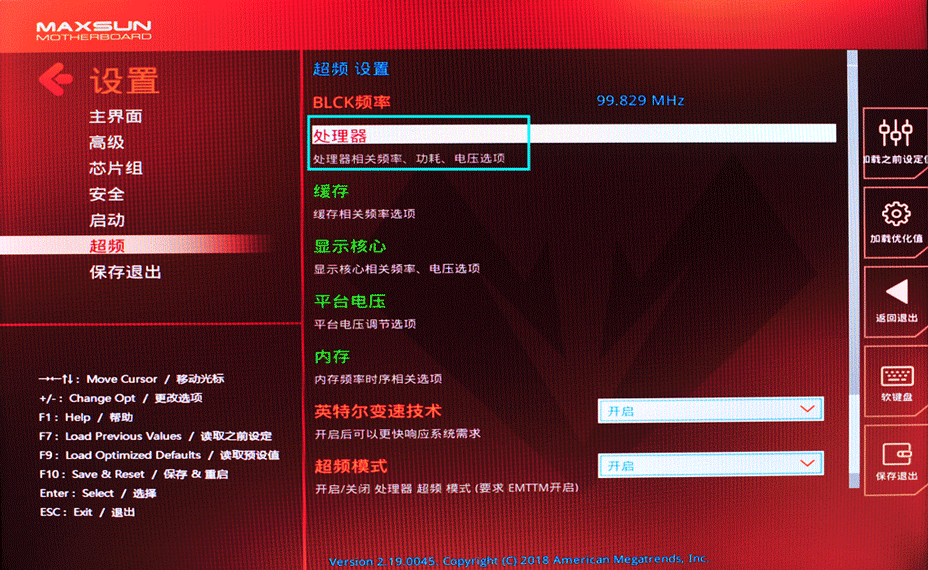

▼超频选项里主要分为处理器、缓存、显示核心、平台电压、内存等等，要超频首先进入处理器，设置核心频率，我这里设为5GHz。这里除了要设置核心最大频率外，每个核心的频率也要单独设置，略微繁琐一点点。接着要把核心电压模式从adaptive改到override，然后在底下的core voltage override设置一个电压，但其实设置这个电压与实际电压相差很大，原因是因为Vcore电压和VID电压是绑定的。这到不算大问题，反而是自动调整的电压更能提高开机的成功率，但是超频到5GHz，在高负载下还是需要提高电压，但是在调节电压环节还是闹了点心。可以看到core voltage override下面有核心电压补偿，但是设置这个电压的作用并不大。尝试几次后发现需要到平台电压里设置才可以。

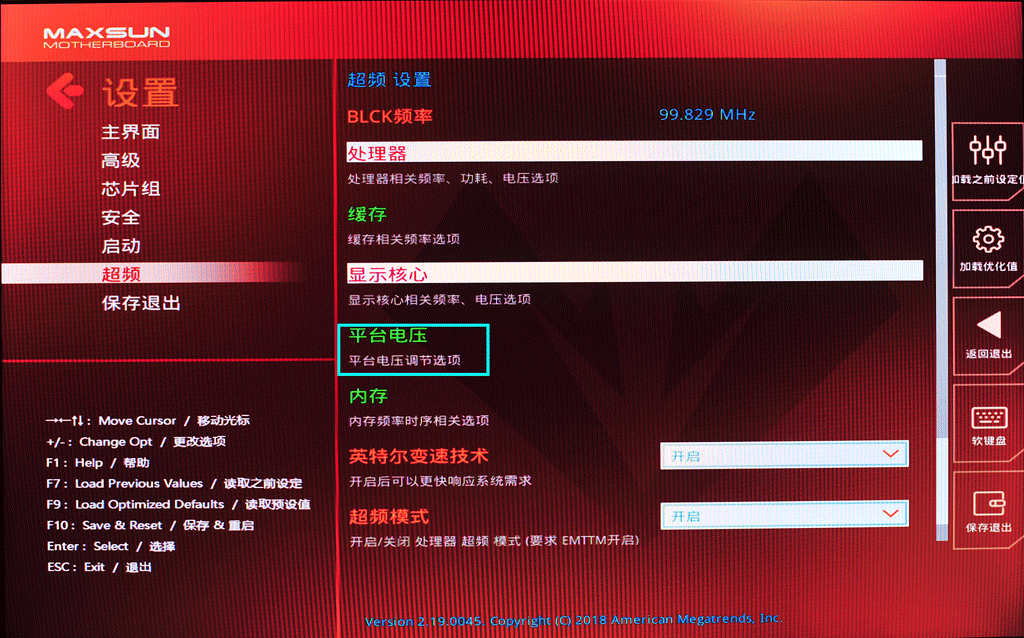

▼返回到超频界面再进入平台电压，在核心电压补偿选项里设置一定的增量，就可以完成超频电压的设置。

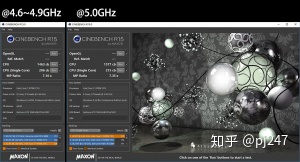

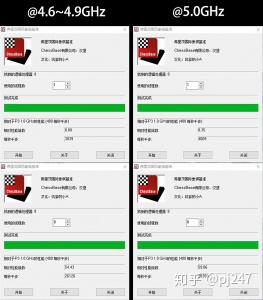

▼从4.6GHz（所有核心最高频率）超频到5GHz，频率增加了8.7%，做了几个跑分软件的测试，性能增长也在8%左右，基本符合线性规律。超频到5GHz，MS-iCraft Z390 Gaming还是足以应付，可以稳定运行的。

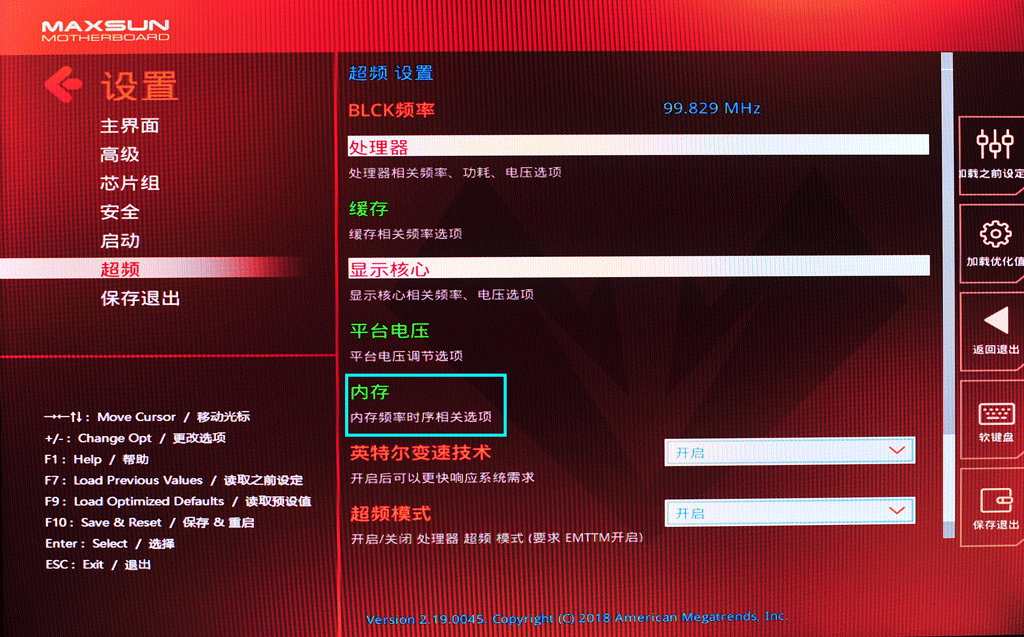

▼在内存界面可以对内存参数进行设置，XMP选项直接载入存档表现也非常正常。
▼不过要是再想进一步超频还是不太容易， 黑豹玩家这对内存我在其他主板试过，不加电压不改时序，超到3600~3700MHz不成问题。但是在MS-iCraft Z390 Gaming只在3400MHz上成功了，官方给出的最高支持内存频率也只有3600MHz，看来MS-iCraft Z390 Gaming在超内存方面并不抢眼。
显卡性能

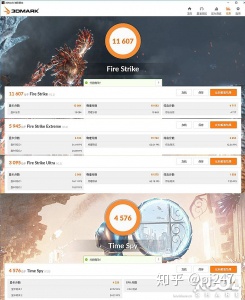

▼下面来看看显卡在该主板上的性能表现，GTX1060的性能也不是啥秘密了，3Dmark的跑分如下，非常正常的分数。
SSD性能

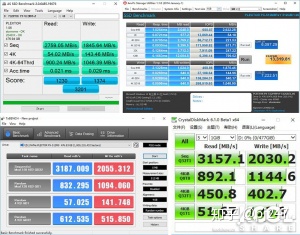

▼下面看看浦科特M9PeY 512G的性能，如上面的分析，这条PCI-E 3.0X4非常可能是芯片组提供的，和CPU直连的速度相比，可能要差一点点。做了CrystalDiskMark、AS SSD Benchmark、Anvil's Storage Utilities和TxBENCH的测试，结果如下。然后和媒体和网友的测试做了对比，基本上没差多少，性能的损失微乎其微。
总结
MS-iCraft Z390 Gaming作为铭瑄主板的旗舰产品，其中两点让人印象深刻：出色的外观设计；实惠的供电规模。不过实话实说，不足之处也是蛮多的，比如M.2 SSD的安装麻烦；PCI-E 3.0的通道分配；BIOS的设置，内存的超频等等。不过由于MS-iCraft Z390 Gaming在日常应用方面并无问题，所以我还是对铭瑄保持着肯定的态度，但是也希望铭瑄能进步的更快一点，毕竟最后成败往往决定于细节。
