凸轮轴位置传感器，又称为凸轮轴转角传感器、相位传感器、气缸识别传感器，有的车上还称为1缸上止点传感器。现代汽车最常出现的名称还是凸轮轴位置传感器。

凸轮轴位置传感器的作用主要是检测凸轮轴位置和转角，从而确定第1缸活塞的压缩上止点位置。在启动时，发动机ECU根据凸轮轴位置传感器和曲轴位置传感器提供的信号，识别出各个气缸活塞的位置和冲程，控制燃油喷射顺序和点火顺序，进行准确的喷油和点火控制。

凸轮轴位置传感器常见的可以分为霍尔式、感应式、交流励磁式。

下面我们以示波器测量霍尔式的凸轮轴位置传感器信号举例。

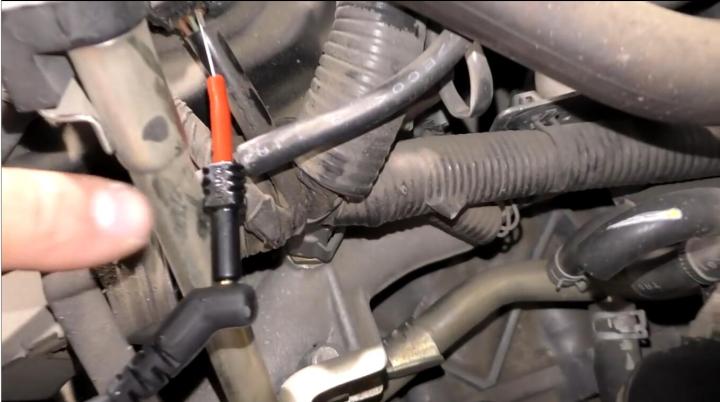

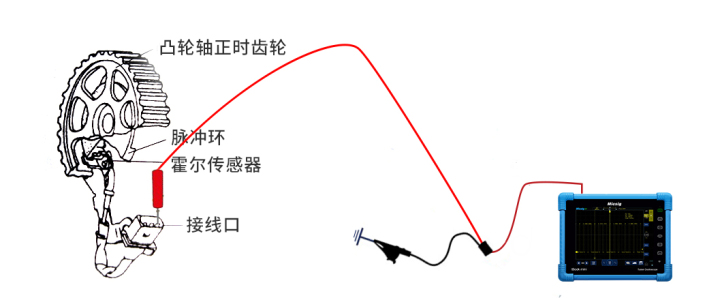

首先给示波器的通道一接上一根BNC转香蕉头线，然后给黑色香蕉头接入一个鳄鱼夹，夹在蓄电池的负极接地，给红色香蕉头接入一根刺针，霍尔式凸轮轴位置传感器通常有三根线，一根正极电源线，一根地线，一根信号线，将刺针刺入信号线中。

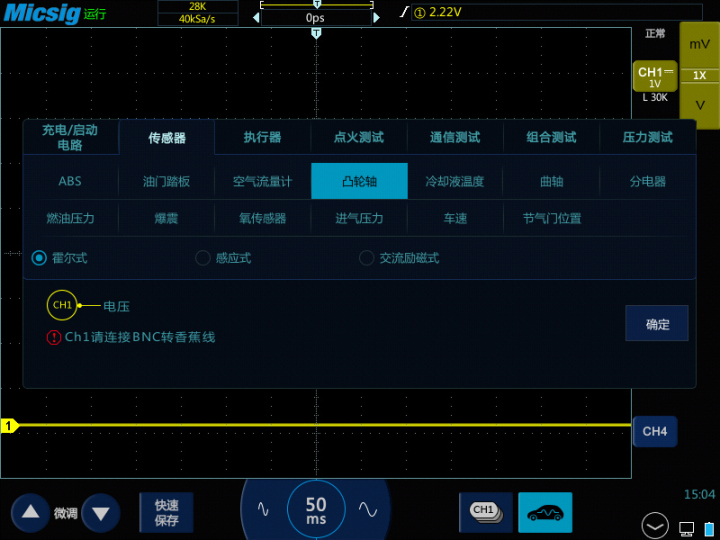

示波器通道衰减比设置为1X，时基设置为50ms左右，垂直档位可以设置为1V/div或者2V/div

霍尔式凸轮轴位置传感器的波形，波形幅度可能会有所不同，更重要的是检测其信号频率，而不是电压值。

如下图的波形，通过示波器光标测量，X1为1ms，X2为-155ms，观察波形重复规律可知，波形从X1到X2的位置是该波形的一个周期，其值测出为Delta 156ms，则频率是周期的倒数，为6.41Hz。观察示波器的垂直档位为2V/div，因此垂直方向上一格代表2V电压值，波形在垂直方向上最高占用了6格左右，因此该信号电压峰值在12V左右。

对于霍尔式传感器来说，有两个观测波形的原则，一是要注意信号的基准线是否正常，二是看信号的最高点是否符合厂家的设定范围。
