作为一个刚毕业两年的土木从业者，从接触BIM建模软件到做漫游再到后期处理，做视频也有一年了，相比较专业的大佬我做的还是很粗糙，但还是想把自己做视频的方法做下总结。以后再做提升。

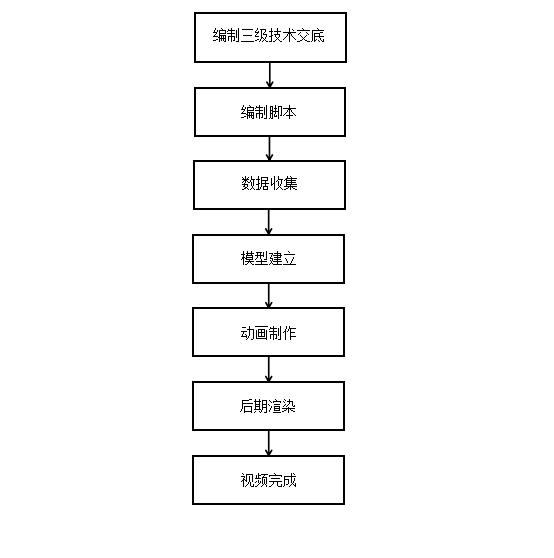

视频制作流程图

以下说明均以隧道工程超前大管棚三级可视化技术交底视频为例。

1、编制三级技术交底：参照国家、交通运输部、河北省现行规范、标准及施工图纸、施工组织设计、施工方案、现场实际等编制三级施工技术交底。三级交底主要阐述钻孔的顺序，隔孔的要求，钻孔角度深度，注浆的压力和时间控制等要点。

2、编制脚本：项目经理部总工程师根据三级施工技术交底编写脚本，语言通俗易懂、思路清晰准确、注意事项齐全。脚本的组成结构为设计说明、施工准备、工艺流程、质量验收标准、安全注意事项、文明施工六大部分组成。设计说明主要介绍超前大管棚的设计理念、参数。并明确交底以具体哪一种设计参数为例进行的工艺模拟。施工准备：介绍内外业准备工作，含特种工人持证上岗，作业工人岗前培训，施工场地三通一平，机械、设备、物资准备，风水电检查等内容。工艺流程作为重点，它是整个工序的体现，一定要具体细致。质量验收标准：明确该分项工程完工后需达到的验收标准。安全注意事项：需要针对性的，充分考虑作业环境、机械设备、作业人员等因素。文明施工：要根据实际做到工完料尽场地清。

3、数据收集：根据脚本所写内容，从两阶段施工设计图纸中，收集管棚尺寸，钻孔尺寸，钻孔间距，套拱厚度。从施工方案中收集施工所需机械设施，材料类型。收集施工所需要的具体的工艺流程。为以后的建模和动画制作打基础。

4、模型建立：BIM建模软件采用的的是Autodesk的Revit2018软件，以下简称Revit。根据脚本以及前期的数据收集，我们在Revit里建立“大管棚可视化交底”项目模型。在项目里我们首先进行大的施工场地的布置，根据现场实际情况，利用“场地布置”“新建内部构件”等选项进行场地的布置，要求和现场一致，保证交底的准确性。然后根据大管棚的尺寸，所需机械的类别，点击新建“公制常规模型”的选项，通过里面的“放样”“融合”“拉伸”“旋转”等命令，将所需要的族建立出来。并通过“载入到项目”选项将模型导入到项目里，并按照图纸的布置合理的将模型进行组装，来完成整体模型的建立。

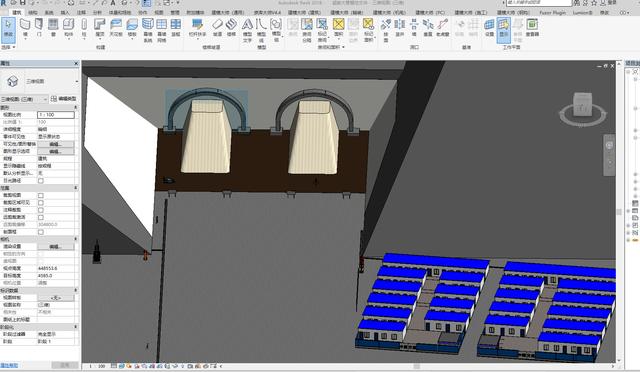

BIM软件建立模型

5、动画制作：动画制作采用的BIM软件为Fuzor 2018，以下简称Fuzor。在Revit里通过“Fuzor Plugin”选项，将模型导入进入Fuzor软件里。首先在Fuzor里将所建模型的材质根据现实情况，点击组，利用贴图的方式对模型赋予材质。点击“Time/Weather”选项进行日光调节，时间调整为“六月”“12点”天气调整为晴天。然后通过“Content Library”，类型“建设”选项放置施工所需人员，机械，保证动画能能够完美还原现场。接着利用“4D Simulation”选项，根据脚本中的工艺流程，添加部件进入4D模拟中，并添加生长或拆除时间和动画效果。最后用“Fly Through”“建造阶段”命令将施工模拟动画导出。

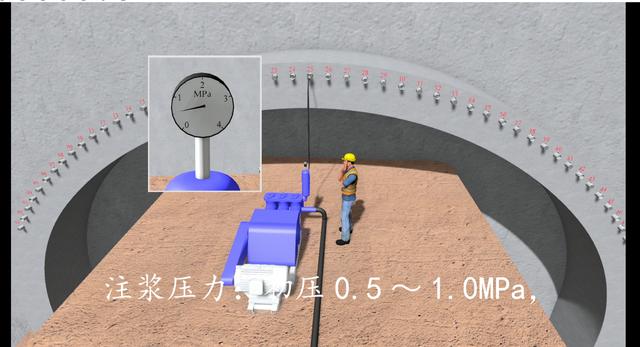

模型渲染

6、后期渲染：后期制作软件采用adobe公司的Premiere PRO 2018,以下简称PR。PHOTOSHOP软件，以下简称PS。配音工具为“讯飞配音”。先用讯飞配音软件将脚本内容转换成语音。然后将动画制作出的视频，讯飞配音产生的语音分类导入到PR中。在PR中进行剪辑，合并，最后将PS制作的字幕，标注文件导入到PR中，通过导出选项完成视频的制作。

后期处理

(2)技术效果

利用BIM技术的建模，动画制作功能，再加上后期声音，文字，标注的渲染使传统的文字交底变得生动形象。大管棚的孔深，角度设置，注浆的时间、压力等这些文字性的描述，变成了直观现实的动画。有利于操作工人理解交底的工艺流程，安全注意事项，质量控制措施等，从而更好完成工程施工。
