H3C交换机WEB管理时间_H3C 交换机之VLAN配置与VLAN间访问

在局域网中VLAN是最常见的,通常使用VLAN来划分不同网段,不同的功能区

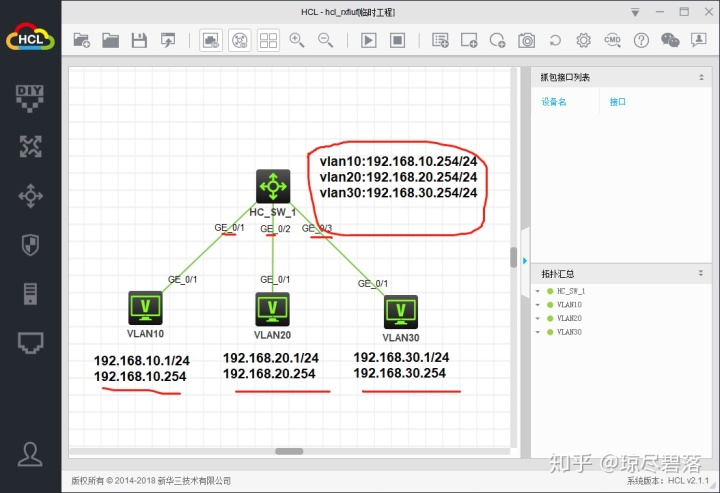

3台电脑代表3个不同网段的VLAN,接在同一台交换机上

VLAN10:192.168.10.1/24 GW:192.168.10.254

VLAN20:192.168.20.1/24 GW:192.168.20.254

VLAN30:192.168.30.1/24 GW:192.168.30.254

<H3C>sys
System View: return to User View with Ctrl+Z.
[H3C]sysn
[H3C]sysname HC_SW_1                         #设备命名
[HC_SW_1]vlan 10                             #创建vlan10
[HC_SW_1-vlan10]name VLAN10                  #vlan命名
[HC_SW_1-vlan10]vlan 20                      #创建vlan 20
[HC_SW_1-vlan20]name VLAN20                  #vlan命名
[HC_SW_1-vlan20]vlan 30                      #创建vlan30
[HC_SW_1-vlan30]name VLAN30                  #vlan命名
[HC_SW_1-vlan30]

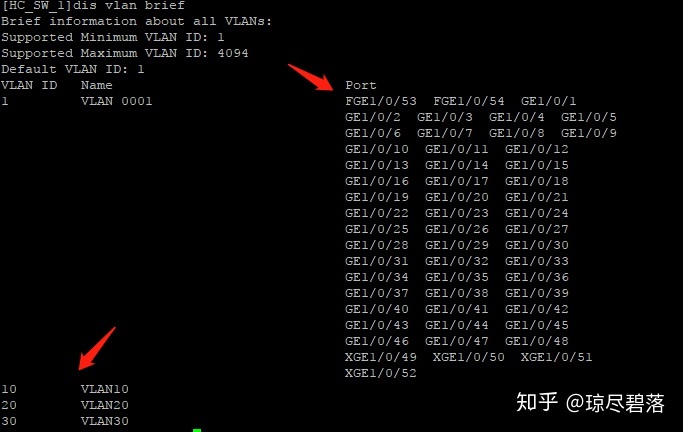

查看所有的vlan ,现在VLAN已经创建,但默认交换机的所有端口都在VLAN1,VLAN1是默认vlan,我们需要将对应的端口放在对应的vlan里。

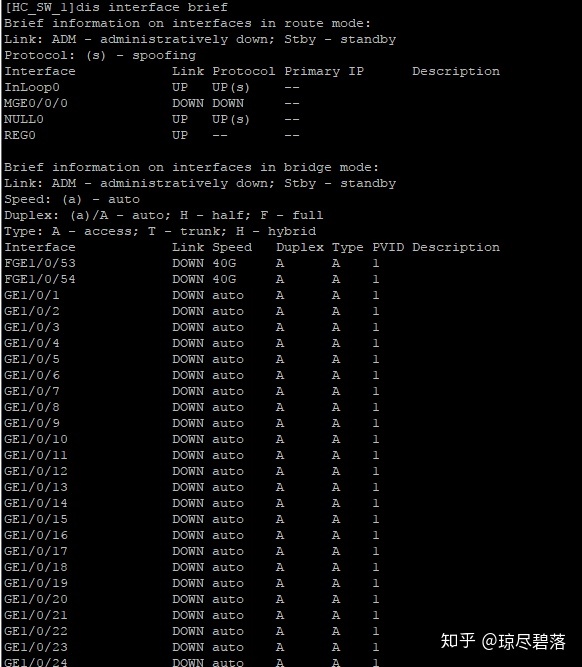

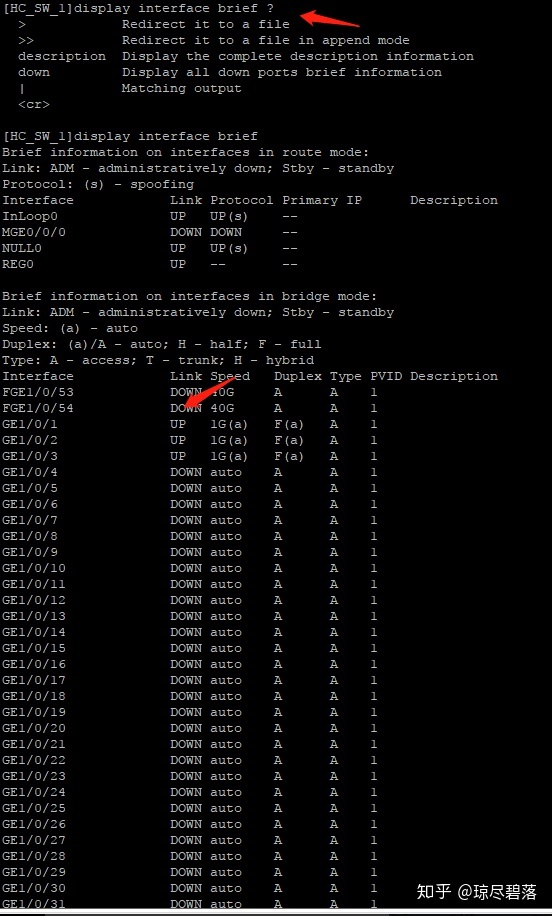

可以查看哪些端口已经起来了

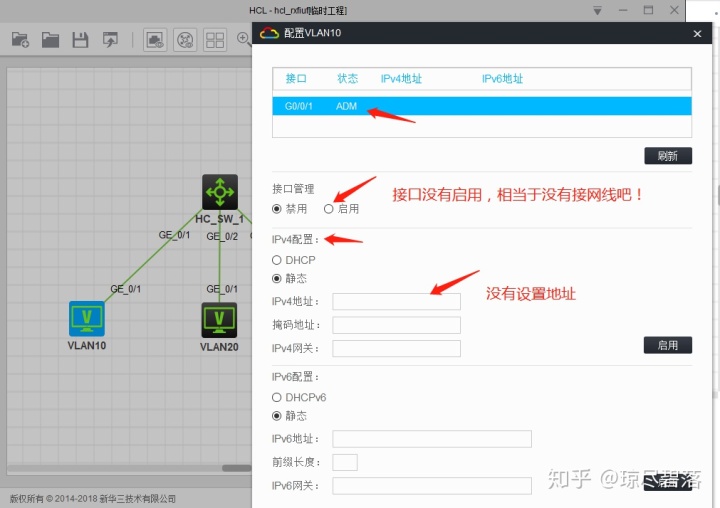

现在所有端口都是DOWN状态,因为我们还没有将电脑的端口开启。

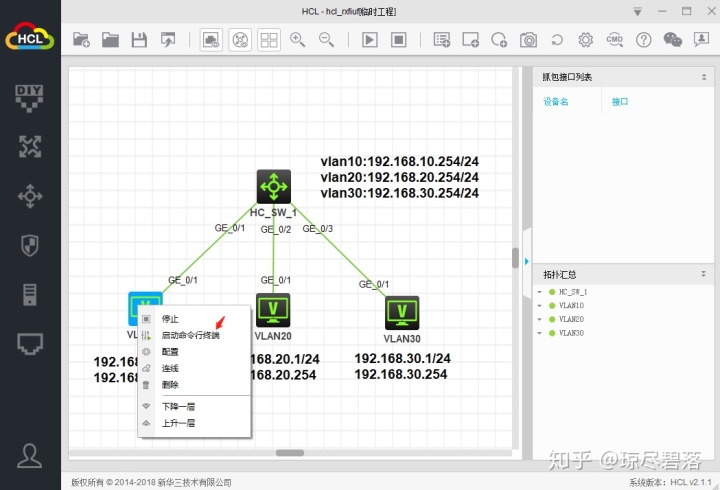

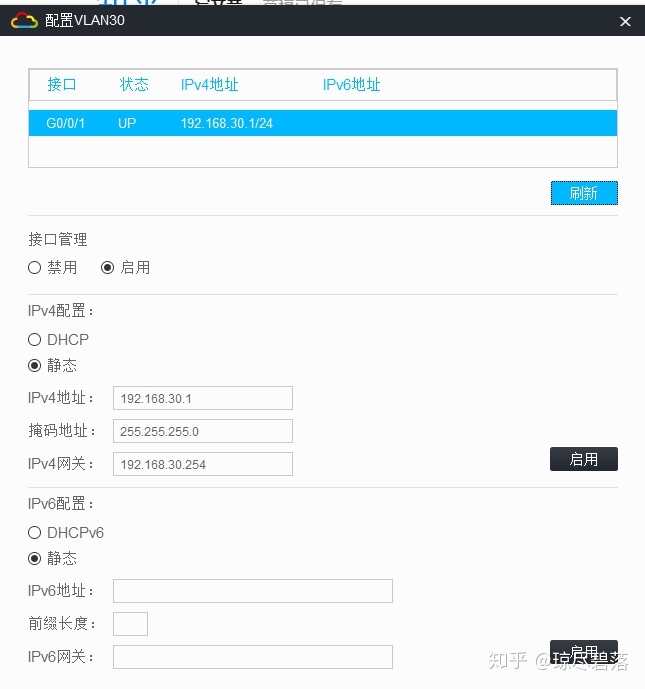

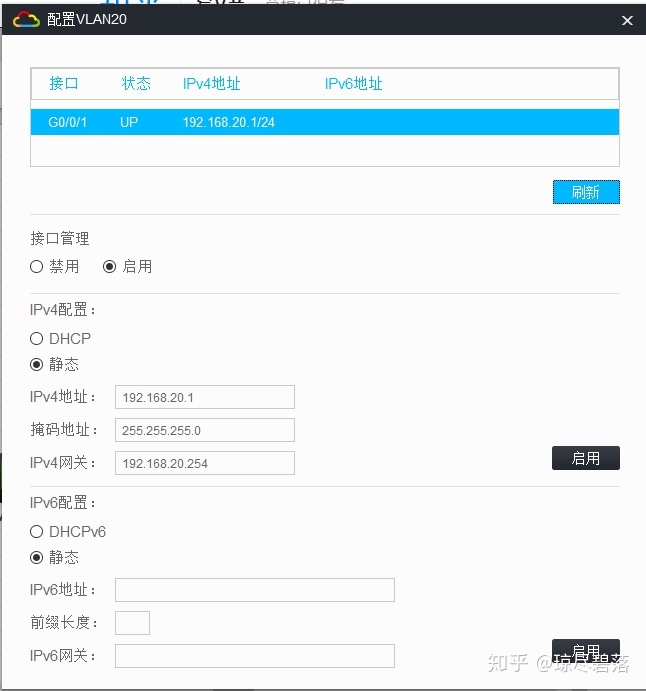

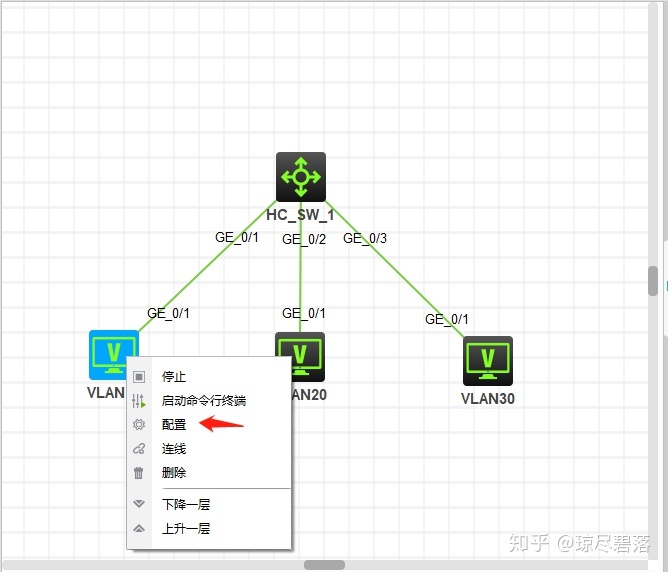

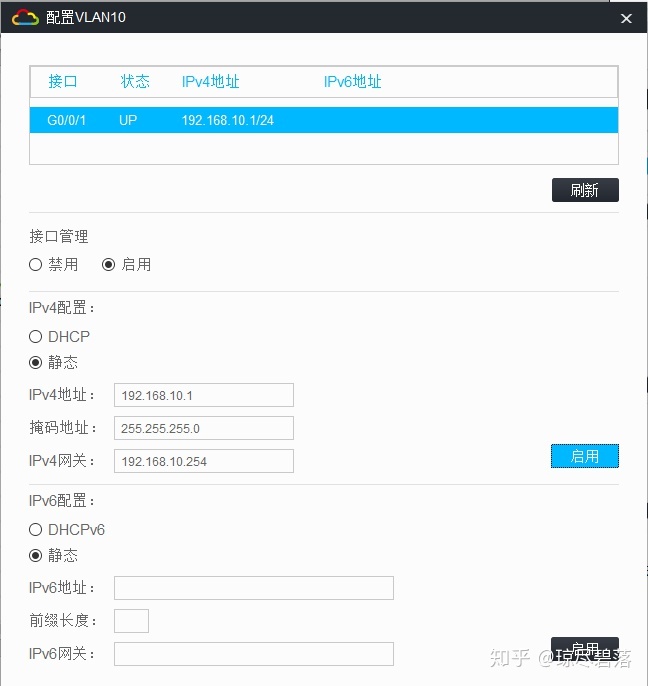

我们现在没有使用DHCP,需要手动设置地址,我们之前已经划分好VLAN了,现在配置上去

VLAN10:


VLAN20:


VLAN30:


现在再看下交换机上面端口是否开启了


端口已经开启

交换机有两种常见类型 : access trunk口,access一般是接终端, trun口需要封装,一般连接设备如交换机。

现在我们将对应接口设置为access并划分到对应vlan

[HC_SW_1]interface GigabitEthernet 1/0/1           #进入1口
[HC_SW_1-GigabitEthernet1/0/1]port access vlan 10  #端口默认就是access类型,这里直接设置划分到vlan10
[HC_SW_1]interface GigabitEthernet 1/0/2           #下面同理
[HC_SW_1-GigabitEthernet1/0/2]port access vlan 20
[HC_SW_1-GigabitEthernet1/0/2]int g1/0/3
[HC_SW_1-GigabitEthernet1/0/3]port access vlan 30
[HC_SW_1-GigabitEthernet1/0/3]

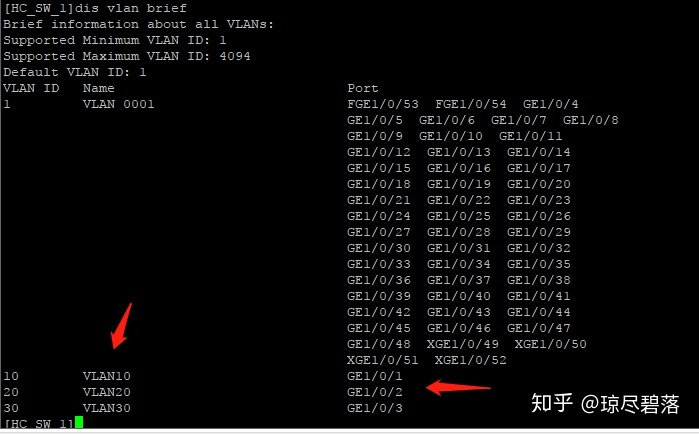

现在再查看vlan,已经看到对应vlan已经有对应的端口了


现在查看ip地址是没有的,因为都没有进入vlan配置过


现在配置ip地址

[HC_SW_1]interface Vlan-interface 10                             #使用interface来进入接口配置模式
[HC_SW_1-Vlan-interface10]ip address 192.168.10.254 24           #ip address 配置ip地址 后面 24 是掩码 也可以写255.255.255.0 后面再详细介绍
[HC_SW_1-Vlan-interface10]int vlan 20                            #同理
[HC_SW_1-Vlan-interface20]ip address 192.168.20.254 24
[HC_SW_1-Vlan-interface20]int vlan 30
[HC_SW_1-Vlan-interface30]ip address 192.168.30.254 24
[HC_SW_1-Vlan-interface30]

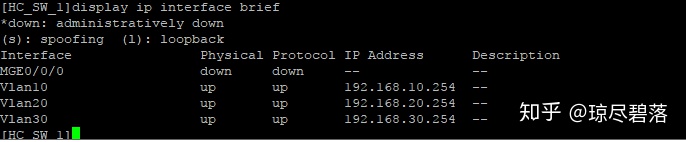

现在可以查看vlan的地址配置了


现在端口,地址,网管关都对应上了

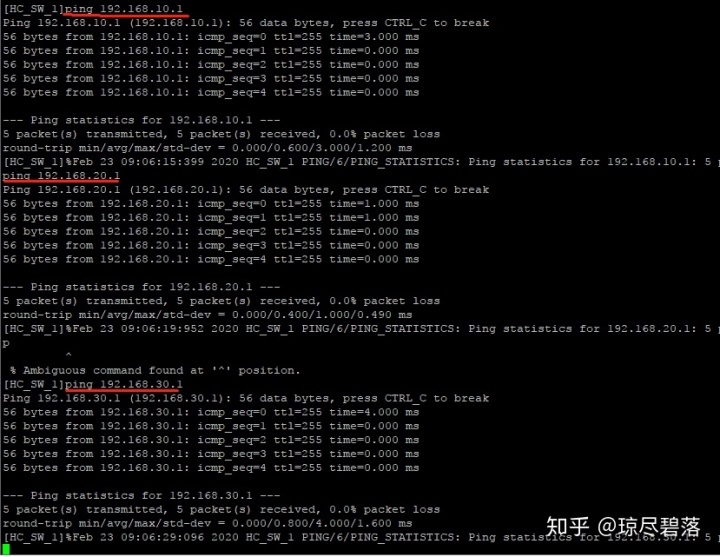

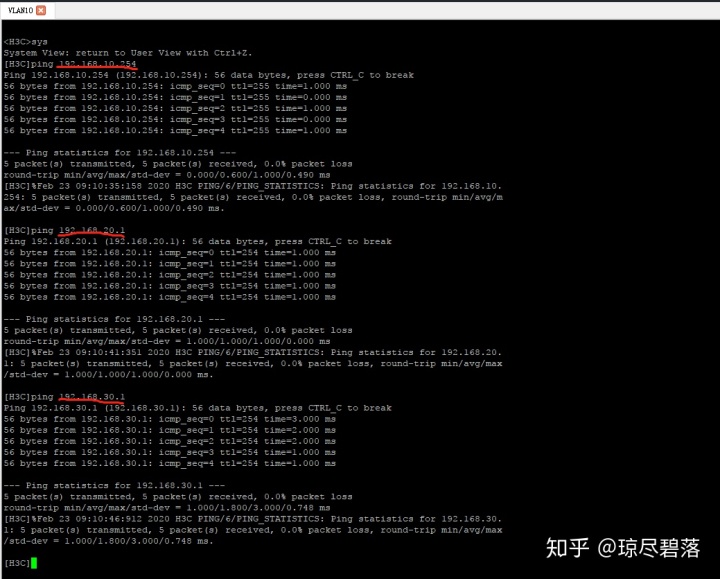

在交换机上测试是否连通,使用ping命令加ip地址,已经可以ping通,证明没有问题


因为H3C模拟器的交换机是3层交换机,所有只要vlan配置对,不同vlan就可以直接访问,来我们在电脑测试一下


在VLAN10访问其他2个VLAN

先测试了能否ping通网关,然后ping其他vlan电脑,很多时候如果网关都ping不通,就是为了有问题了,所有可以先看下能不能到网关,现在测试都是正常的

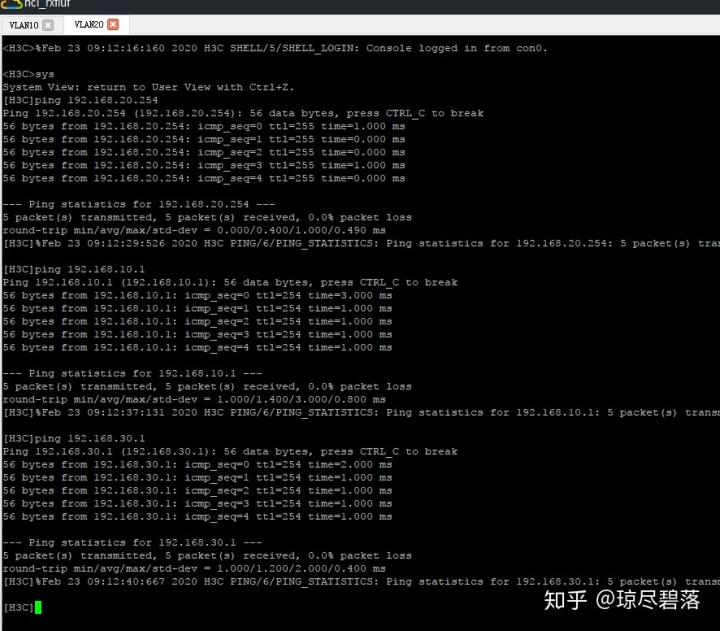

在vlan20访问也是正常的


这样vlan就是正常可以通信了

现在来保存一下吧,我一般都是save f 强制保存的。


OK了,最近觉得搞IT的,一段时间不敲命令很容易就忘了,更加需要记一下了。
