前面发文,介绍过品胜净音云路由器WFR101N功能,硬件配置参数,高清拆解图。主要硬件参数:闪存型号是W25Q128FVSG,容量大小是16M;内存是华邦的W9751G6KB-25,DDR2 SDRAM内存,大小64M;CPU型号是AR9341, 频率是560MHz。
![e95857ed6cdb3dafa73466adf034389e.png](https://i-blog.csdnimg.cn/blog_migrate/30dcc6c88b2e9d2fe2c1663fdcacda81.jpeg)

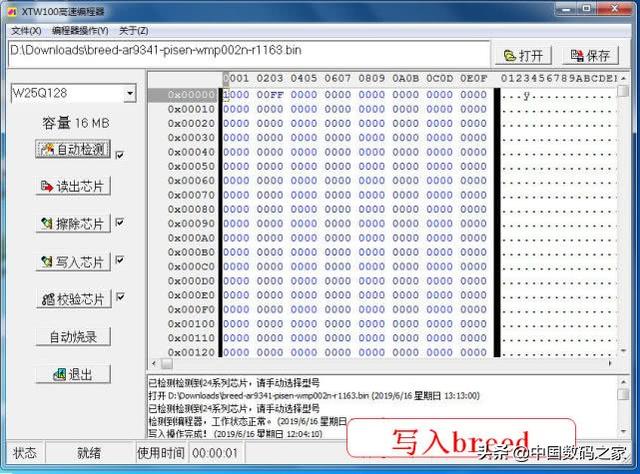

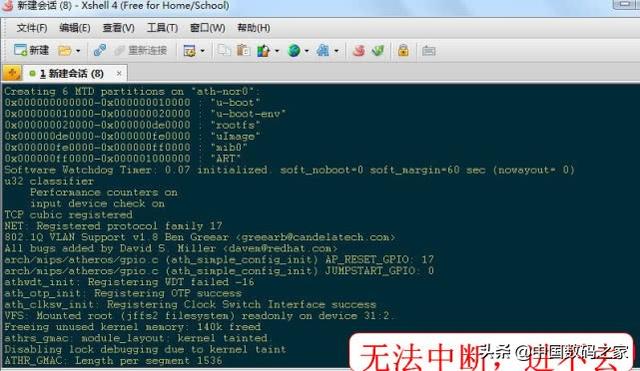

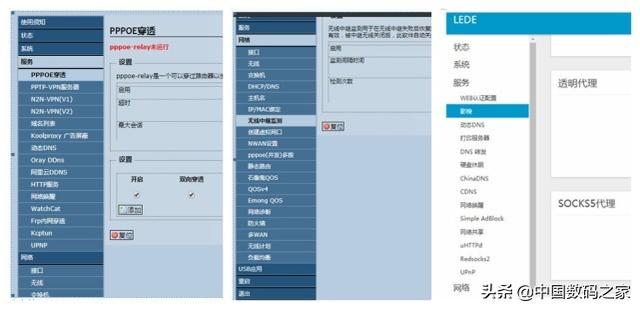

在刷机中breed第三方引导程序,当然很多路由器自身也带有引导程序,备份和恢复路由器固件很方便。如果路由器自带引导程序没有备份恢复界面,那就要刷入breed引导程序。这次拿来刷机的品胜净音云路由器WFR101N,是2015年的产品,有线百兆,无线300M,有些过时。因此打算刷入其他固件,实现更多功能,首先刷入breed程序。下图是刷入后的界面。
![ccc6735d1d571dabba57f0b62cc7919f.png](https://i-blog.csdnimg.cn/blog_migrate/3776e58208c04fe95436b8c2b207f620.jpeg)

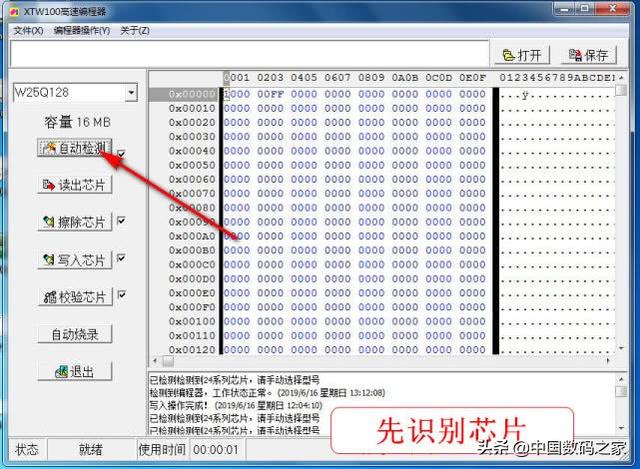

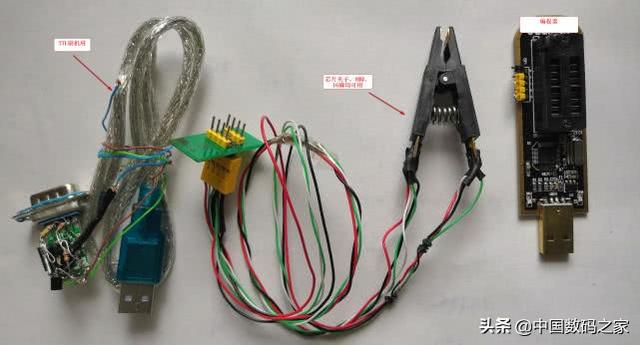

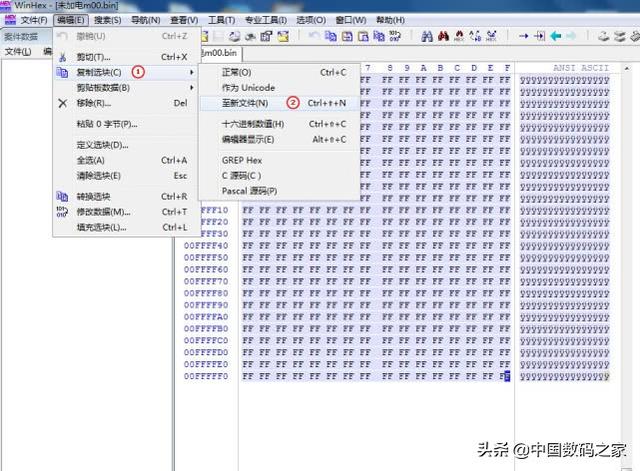

工欲善其事必先利其器,我手头有一个TTL转USB刷机小板,我用一些电子分立元件做了个转换电路。另一个是XTW100编程器,为方便刷机&#x
