—、支(模)架法

(一)支架法现浇预应力混凝土连续梁

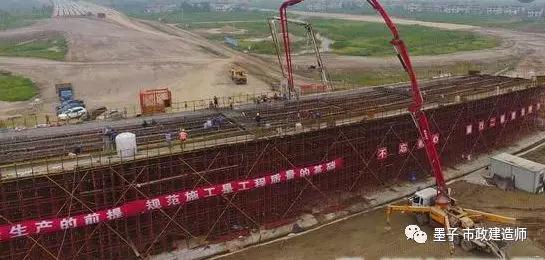

▼支架法现浇桥梁

(1)支架的地基承载力应符合要求，必要时，应采取加强处理或其他措施。

(问：怎么加强地基？答：可以地基重力预压、铺设混凝土层、甚至注浆、搅拌水泥浆土、高压喷射注浆等，固化硬化地基，甚至可以铺设钢板与地面，同时做好排水防水处理)

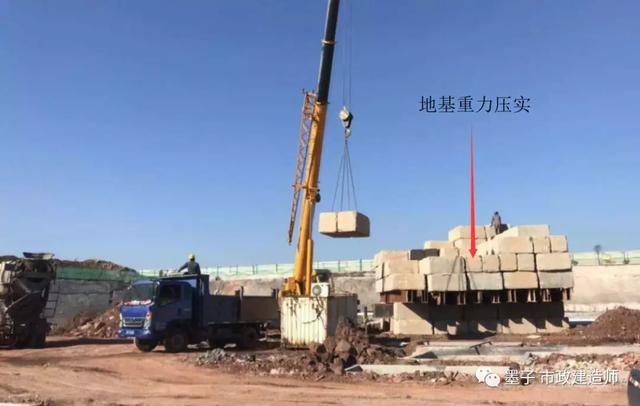

▼地基重力压实

▼高压喷射注浆

(2)应有简便可行的落架拆模措施。

(3)各种支架和模板安装后，宜采取预压方法消除拼装间隙和地基沉降等非弹性变形。

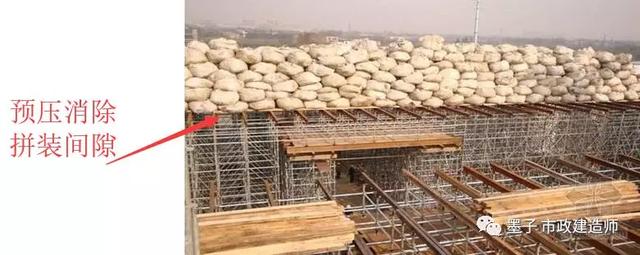

▼直接模板预压

(4)安装支架时，应根据梁体和支架的弹性、非弹性变形，设置预拱度。

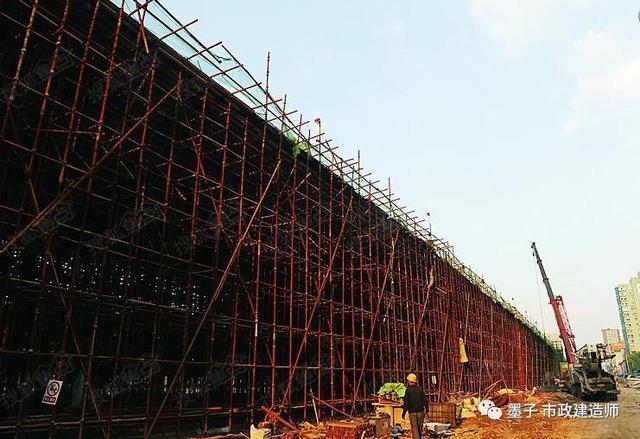

(5)支架底部应有良好的排水措施，不得被水浸泡(支架底部还要有垫块和垫木)。

(6)浇筑混凝土时应采取防止支架不均匀下沉的措施。(问：有哪些措施？答：测量监控，防水排水，基础表面硬化，设置垫块，支架拱架预压合格)

---

(二)移动模架上浇筑预应力混凝土连续梁

▼移动模架法施工

(1)模架长度必须满足施工要求。

(2)模架应利用专用设备组装，在施工时能确保质量和安全。

(3)浇筑分段工作缝，必须设在弯矩零点附近。

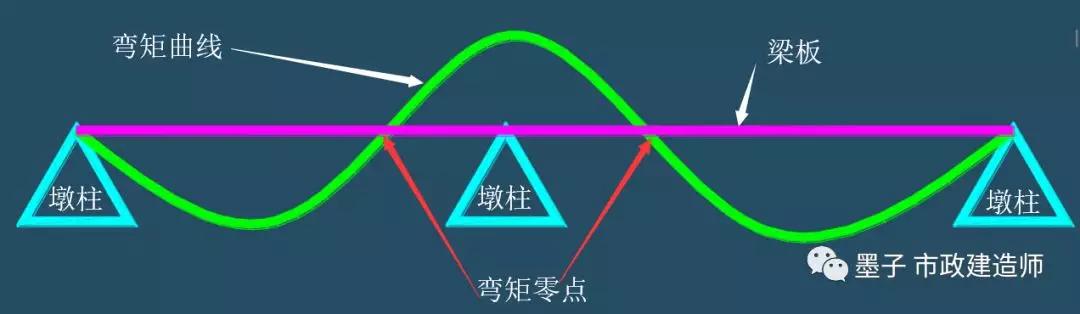

▼弯矩曲线

(4)箱梁内、外模板在滑动就位时，模板平面尺寸、高程、预拱度的误差必须控制在容许范围内。

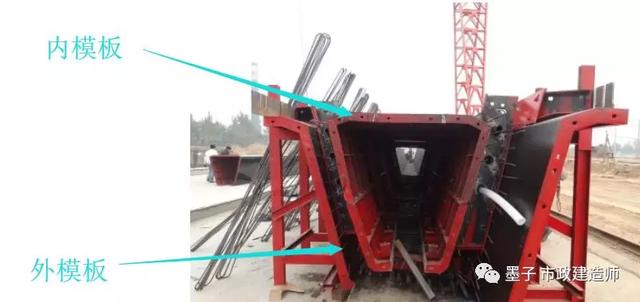

▼箱梁内外模板

(5)混凝土内预应力筋管道、钢筋、预埋件设置应符合规范规定和设计要求。

---

二、悬臂浇筑法

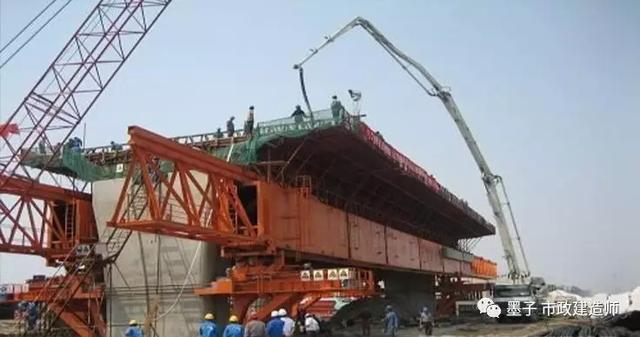

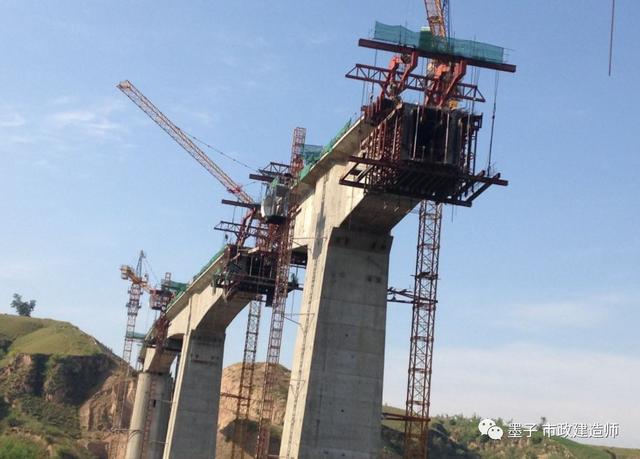

▼悬臂浇筑法挂篮施工

悬臂浇筑的主要设备是一对能行走的挂篮。挂篮在已经张拉锚固并与墩身连成整体的梁段上移动。

绑扎钢筋、立模、浇筑混凝土、施加预应力都在其上进行。

完成本段施工后，挂篮对称向前各移动一节段，进行下一梁段施工，循序渐进，直至悬臂梁段浇筑完成。

▼对称向前施工

---

(一)挂篮设计与组装

(1)挂篮结构主要设计参数应符合下列规定：

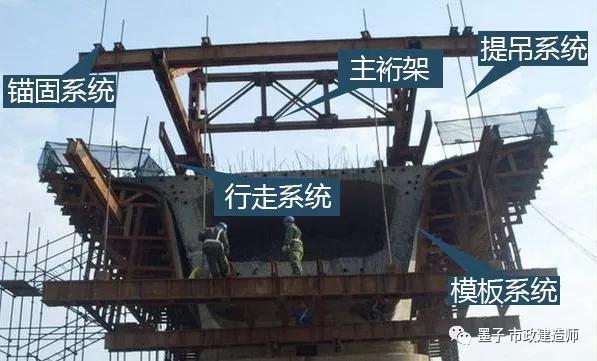

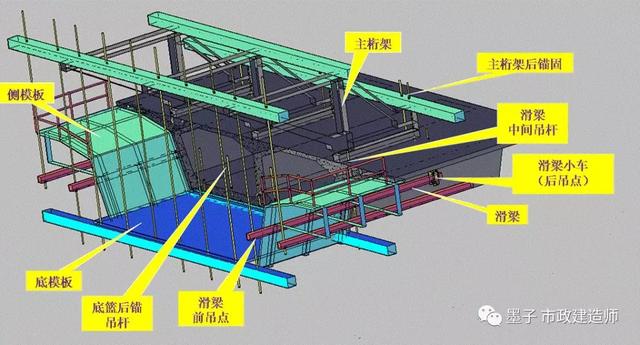

▼挂篮系统组成结构

1)挂篮质量与梁段混凝土的质量比值控制在0.3〜0.5，特殊情况下不得超过0.7。

2)允许最大变形(包括吊带变形的总和)为20mm。

3)施工、行走时的抗倾覆安全系数不得小于2。

4)自锚固系统的安全系数不得小于2。

5)斜拉水平限位系统和上水平限位安全系数不得小于2。

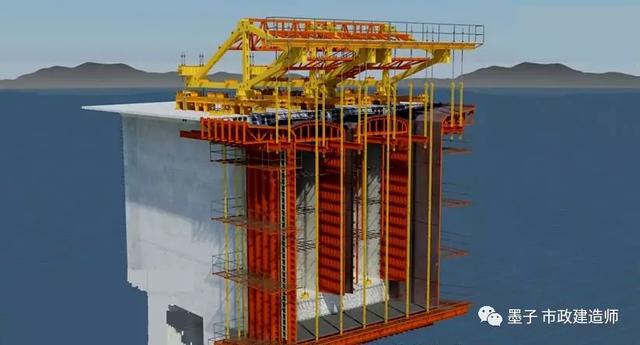

▼挂篮模型

(2)挂篮组装后，应全面检查安装质量，并应按设计荷载做载重试验，以消除非弹性变形。

---

(二)浇筑段落

悬浇梁体一般应分四大部分浇筑：

(1)墩顶梁段(0号块)；

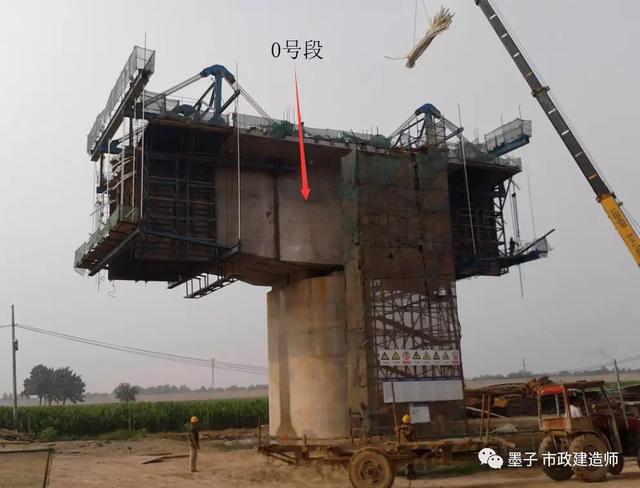

▼0号段

(2)墩顶梁段(0号块)两侧对称悬浇梁段；

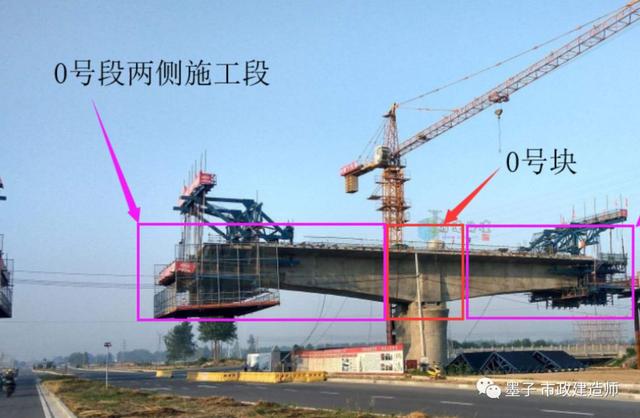

▼0号段两侧对称施工

(3)边孔支架现浇梁段；

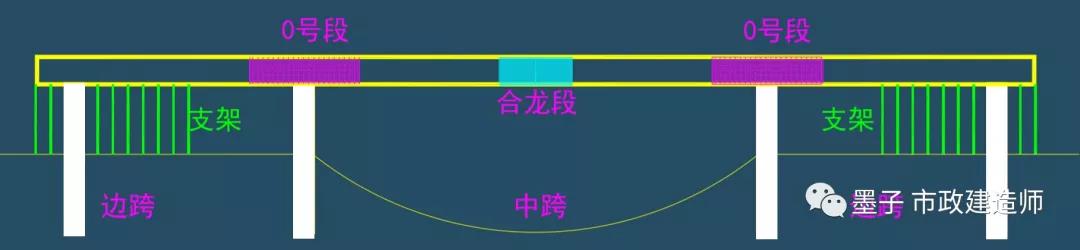

▼悬臂浇筑法四大部分

(4)主梁跨中合龙段。

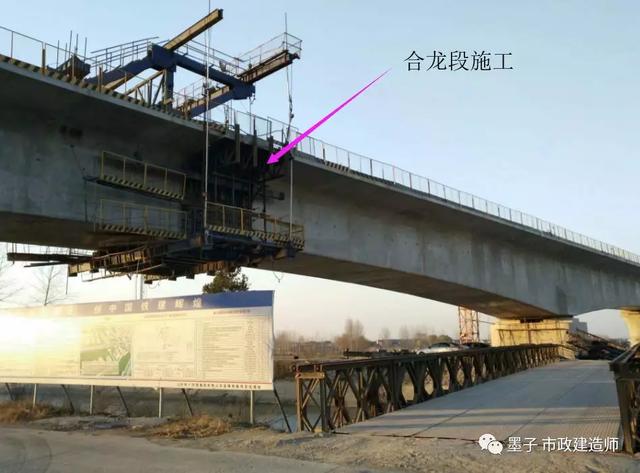

▼主梁合龙段施工

---

(三)悬浇顺序及要求

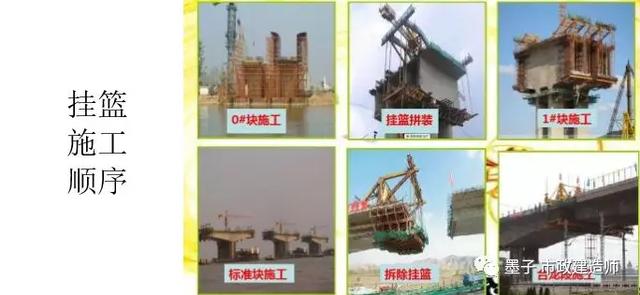

▼挂篮施工顺序

(1)在墩顶托架或膺架上浇筑0号段并实施墩梁临时固结；

▼托架

(2)在0号块段上安装悬臂挂篮，向两侧依次对称分段浇筑主梁至合龙前段；

▼堆成浇筑至合龙段前

(3)在支架上浇筑边跨主梁合龙段；

(4)最后浇筑中跨合龙段形成连续梁体系。

▼合龙顺序

托架、膺架应经过设计，计算其弹性及非弹性变形。

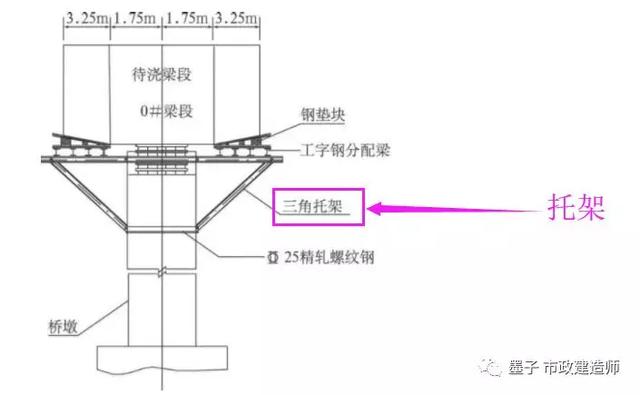

▼托架位置

在梁段混凝土浇筑前，应对挂篮(托架或膺架)、模板、预应力筋管道、钢筋、预埋 件、混凝土材料、配合比、机械设备、混凝土接缝处理等情况进行全面检查，经有关方签认后方准浇筑。

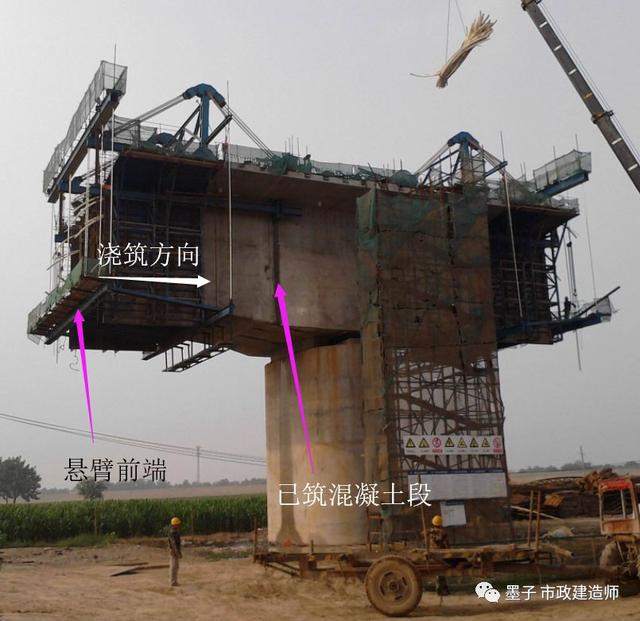

悬臂浇筑混凝土时，宜从悬臂前端开始，最后与前段混凝土连接。

▼悬臂浇筑方向

桥墩两侧梁段悬臂施工应对称、平衡，平衡偏差不得大于设计要求。

---

(四)张拉及合龙

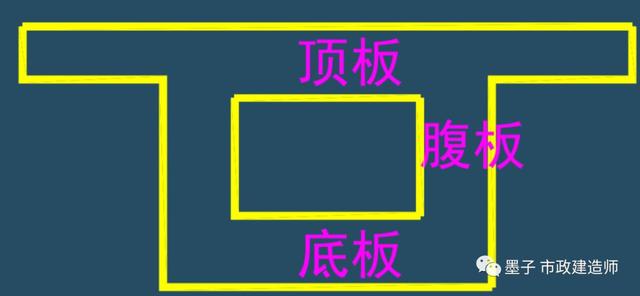

(1)预应力混凝土连续梁悬臂浇筑施工中，顶板、腹板纵向预应力筋的张拉顺序一般为上下、左右对称张拉，设计有要求时按设计要求施做。

▼张拉方向

(2)预应力混凝土连续梁合龙顺序一般是先边跨、后次跨、最后中跨。

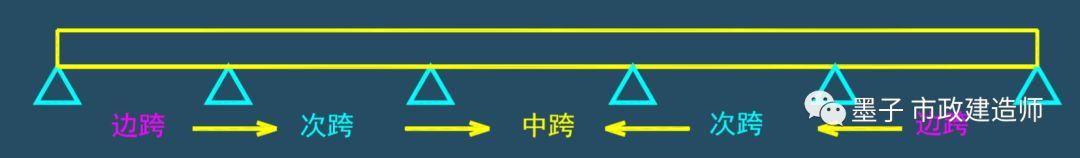

▼合龙顺序

(3)连续梁(T构)的合龙、体系转换和支座反力调整应符合下列规定：

1)合龙段的长度宜为2m。

2)合龙前应观测气温变化与梁端高程及悬臂端间距的关系。

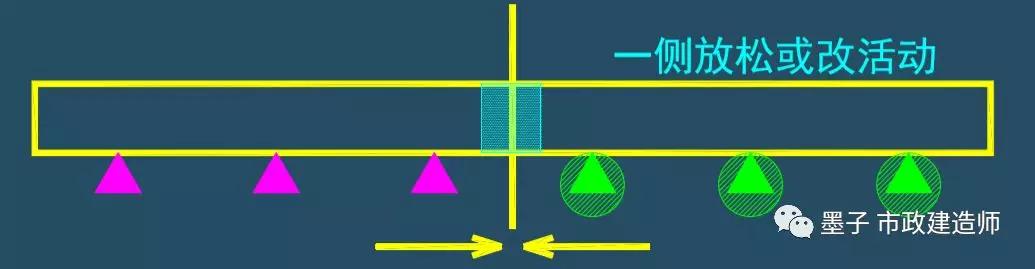

3)合龙前应按设计规定，将两悬臂端合龙口予以临时连接，并将合龙跨一侧墩的临时锚固放松或改成活动支座。

▼合龙顺序

4)合龙前，在两端悬臂预加压重，并于浇筑混凝土过程中逐步撤除，以使悬臂端挠 度保持稳定。

5)合龙宜在一天中气温最低时进行。

6)合龙段的混凝土强度宜提高一级，以尽早施加预应力。

7)连续梁的梁跨体系转换，应在合龙段及全部纵向连续预应力筋张拉、压浆完成，并解除各墩临时固结后进行。

8)梁跨体系转换时，支座反力的调整应以高程控制为主，反力作为校核。

---

(五)高程控制

预应力混凝土连续梁，悬臂浇筑段前端底板和桥面标高的确定是连续梁施工的关键问题之一，确定悬臂浇筑段前端标高时应考虑：

(1)挂篮前端的垂直变形值；

(2)预拱度设置；

(3)施工中已浇段的实际标高；

(4)温度影响。

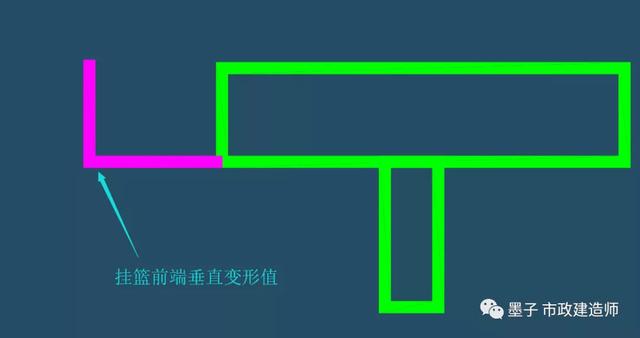

▼挂篮前端垂直变形

因此，施工过程中的监测项目为前三项；必要时结构物的变形值、应力也应进行监测，保证结构的强度和稳定。

---

【案例】

1.背景

某市新建道路跨线桥，主桥长520m，桥宽22.15m，桥梁中间三跨为钢筋混凝土预应力连续梁，跨径组合为30m＋35m＋30m，需现场浇筑，进行预应力张拉；其余部分为T 形22m筒支梁。支架设计为满堂支撑形式，部分基础采用加固处理。模板支架有详细专 项方案设计，经项目经理批准将支架施工分包给专业公司，并签订了分包合同。施工日志 有以下记录：

(1)施工组织设计经项目经理批准签字后，上报监理工程师审批。

(2)专项方案提供了支架的强度验算，符合规范要求。

(3)由于拆迁影响了工期，项目总工程师对施工组织设计作了变更，并及时请示项目经理，经批准后付诸实施。

(4)为加快桥梁应力张拉的施工进度，从其他工地借来一台千斤顶与项目部现有的油 泵配套俾用。

2.问题

(1)施工组织设计的审批程序的做法是否正确，应如何办理？

(2)专项方案仅提供支架的强度验算尚不满足要求，请予以补充。

(3)在支架上现浇混凝土连续梁时，支架应满足哪些要求，有哪些注意事项？

(4)从其他工地借用千斤顶与现有设备配套使用违反了哪些规定？

3.参考答案

(1)问题1

不正确。工程施工组织设计应经项目经理签批后，必须经企业(施工单位)技术负责人审批，并加盖公章后方可实施；有变更时，应有变更审批程序。

(2)问题2

仅提供支架强度验算尚不满足专项方案的要求，还应提供支架刚度和稳定性方面的验算。并且专项方案应由施工单位专业工程技术人员编制，经专家论证补充完善后，由施工企业技术负责人签批和监理单位总监理工程师签认后实施。

(3)问题3

支架应满足：

1)支架的强度、刚度、稳定性验算倾覆稳定系数不应小于1.3，受载后挠曲的杆件弹性挠度不大于L/400 (L为计算跨度)。

2)支架的弹性、非弹性变形及基础的允许下沉量，应满足施工后梁体设计标高的要求。

3)注意事项有：整体浇筑时应采取措施防止支架基础不均匀下沉，若地基下沉可能造成梁体混凝土产生裂缝时，应分段浇筑。

(4)问题4

违反了有关规范的下列规定：张拉机具设备应与锚具配套使用，并应在进场时进行检验和校验。千斤顶与压力表应配套校验，以确定张拉力与压力表之间的关系曲线。
