关于神教那点事儿,咱就不多说了。

魔改君是做什么的?

答案自然是做魔改的。

前几天还被一个非粉丝的网友戏谑说只知道H110+9100F这种垃圾佬配置。

但熟悉魔改工坊的粉丝一定知道。

什么9900K,9900ES,10900K,

什么2278G 2236 2246G,

魔改君几乎把所有的100 200系列主板全部评测了一遍!

比如映泰的TB250-BTC如何解锁所有墙,超过多少W,FPU自动重启。

比如MSI的Z270 GAMING PRO CARBON上酷睿I9-9900K的情况。

最多的还是2278G的配套主板,能点亮的几乎全部评测了一遍。

啥时候咱就成9100F的专属作者了呢?

魔改君的概念里,其实只有一个:粉丝需求啥,咱就弄点啥呗!

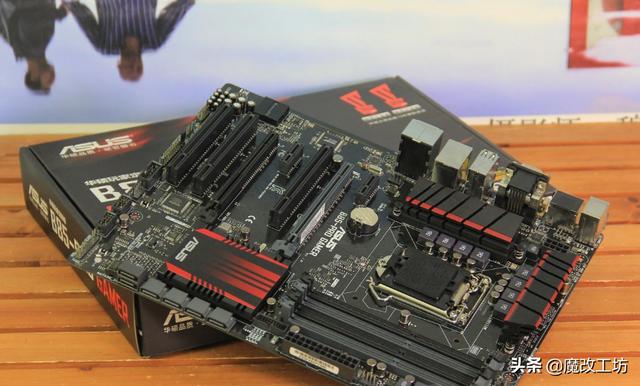

一,H61B75H81B85到底要不要上NVME M.2固态硬盘?

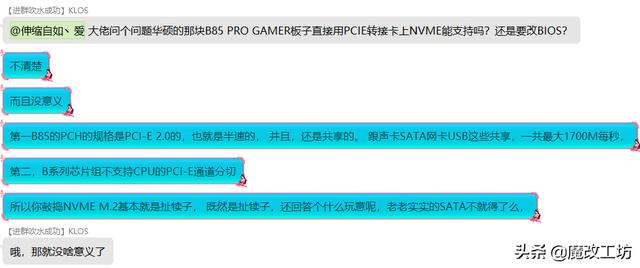

这其实是粉丝团里一个粉丝的问题。

出了这个问题,粉丝也经常找魔改君做一些H61/B75/H81/B85的BIOS,需求都是一样的,就是支持NVME。

那么,这么做到底有意义吗?

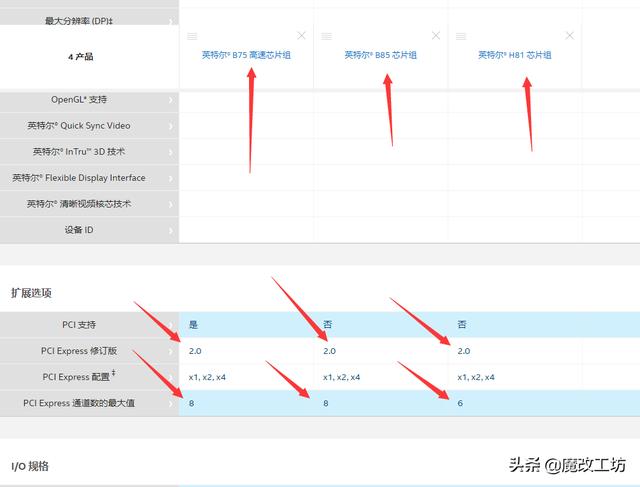

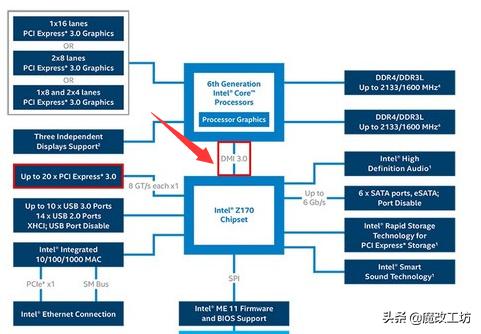

通过INTEL的官方网站查询,B75H81B85这3个PCH的PCI-E通道规格都是2.0,那么什么时候进步到3.0的呢?当然是100系列芯片组的H110B150Z170啦。

然后,B系列有8条PCI-E通道,H系列有6条。


同样,DMI的规格也是跟着PCH走的, H61/B75/H81/B85的DMI,也是PCI-E 2.0的。

带宽自然就是PCI-E 2.0X4的速度了。

也就是说,整个PCH和CPU之间的通讯速度就是1700M每秒!


然后还有一个重要的细节,就是上面说的这4个芯片组都不是Z系列。

也就是说,CPU的16条PCI-E 3.0的通道,它是不支持分切的!

最终的结果就是,声卡网卡USB以及硬盘等等所有有关系到PCH的总带宽,就是1700M每秒。

从经济的角度上讲,给其他周边设备留点带宽不争抢的话,老老实实的用个SATA固态就得了。

最多最多,也就只能上个半速的NVME M.2固态。

所以,在BIOS里添加NVME M.2固态对于普通消费者就没了意义。


二,真对E3 1230和I7-5775C痴迷的话,还得上Z:

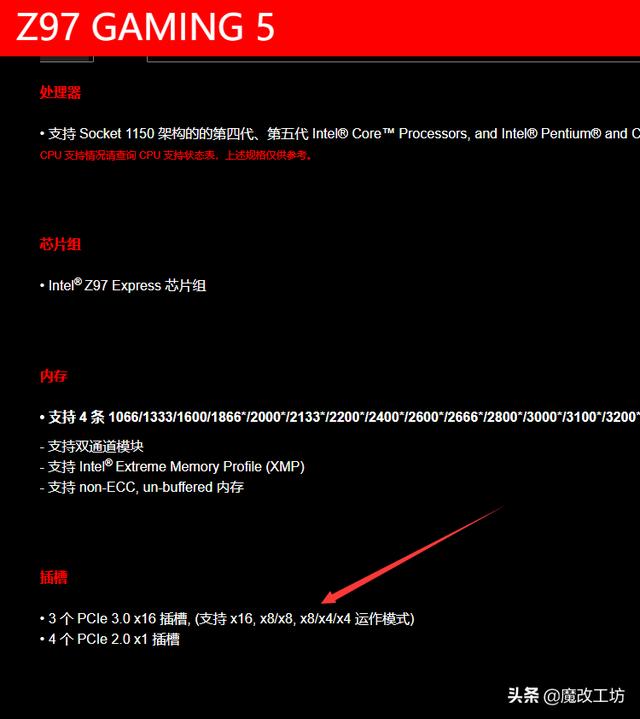

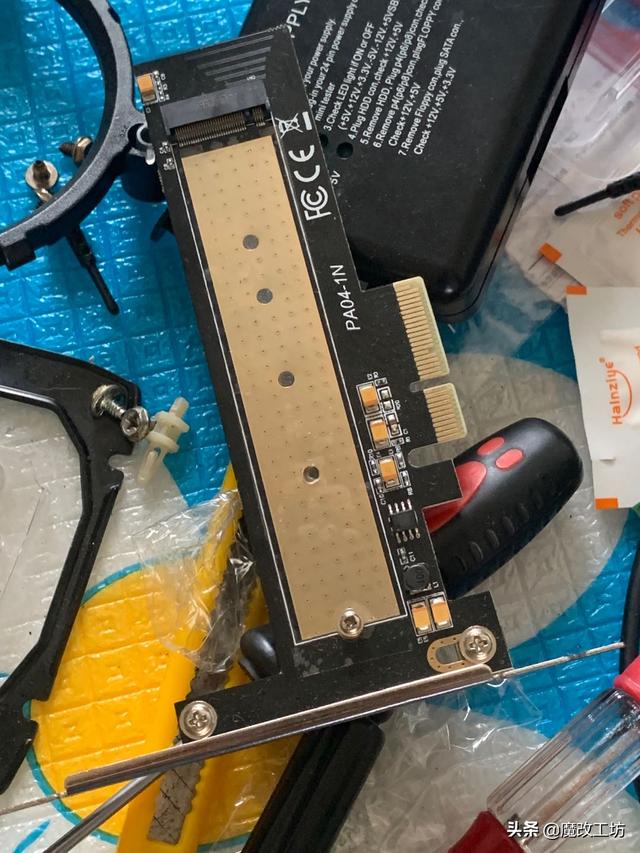

如果实在放不下对E3处理器的痴迷,那么能选择的,就只有支持CPU的PCI-E通道分切的主板配合转接卡了。

PCH的PCI-E是2.0的,DMI也是2.0的,但是CPU的PCI-E 是3.0的啊。AMD是怎么偷鸡的,不就是把全速的NVME M.2走CPU了吗?

否则B450那万年的6条PCI-E 2.0 的通道,是什么规格?不就是万年前H61芯片组的规格吗?

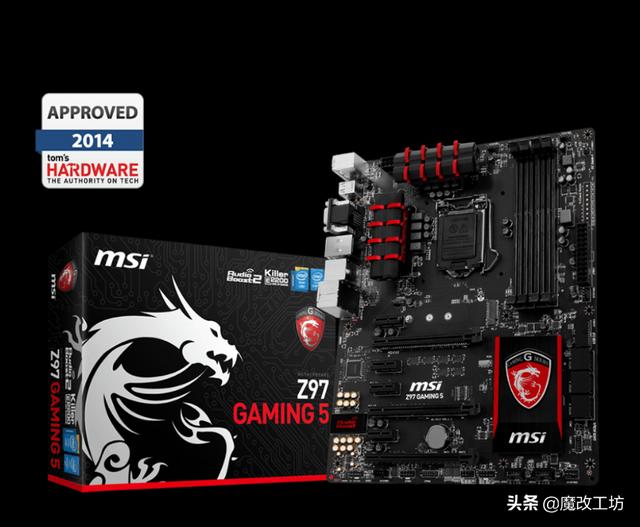

因为Z97的BIOS本身就是支持NVME的,所以也不需要做修改。

那么去魔改支持NVME的BIOS的情况就仅剩下一种:

E3 1230 V2+Z68 Z77

E3 1230 V3+Z87

但这种情况的网友粉丝本身是凤毛麟角,何苦浪费时间呢?

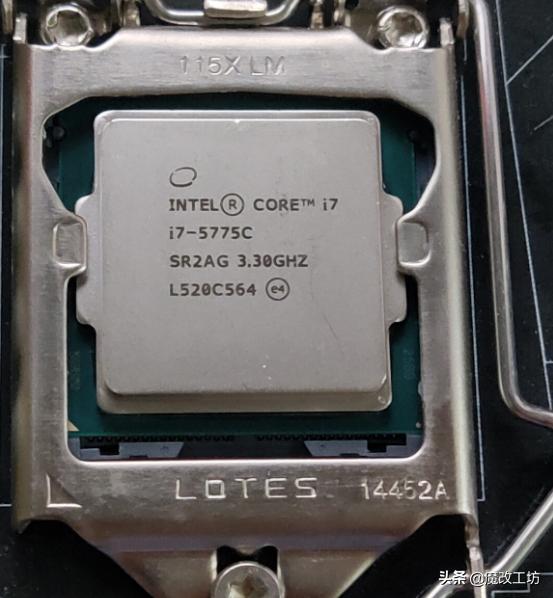

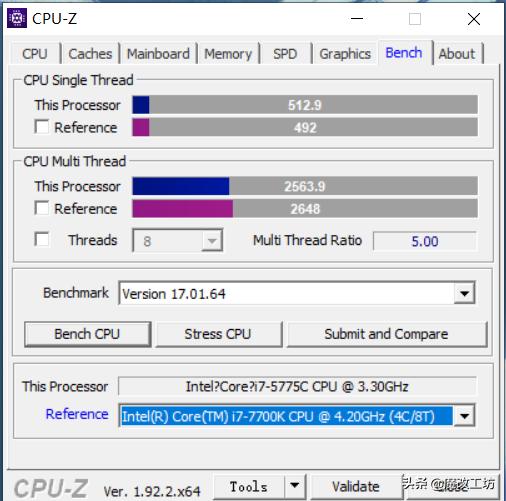

最近英特尔的I7-5775C,着实火了一波,价格也从399元涨价到了450元左右。

咨询魔改君的粉丝又多了起来,

那么亲爱的小伙伴们,你们需要H81B85上5775C的BIOS吗?

评论三连,可以试试哦!
