空调温度传感器原理与检测维修指导全攻略

传感器维修占电控维修的比重较大，编写本指引目的在于正确指引市场维修人员，对常见传感器故障进行分析排查、判断确认以及规范地进行维修操作。

一　温度传感器典型电路简介：

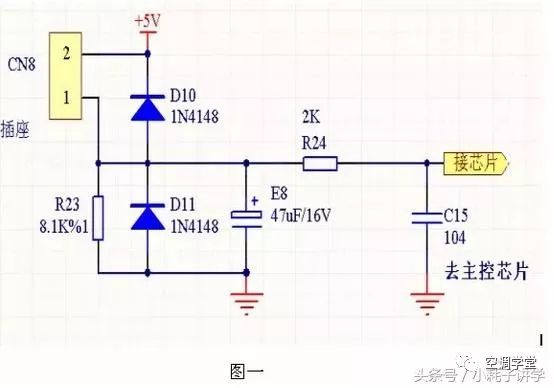

如图，CN8插座为传感器插座，接入传感器后，传感头与R23串联组成分压电路。湿度不同时，传感头的电阻值不同，分压电路里采样电阻R23所采样到的电压值也不同。此电压经过E8滤波及限流电阻R24进入芯片，芯片根据所采样到的电压判断出温度值。其中Ｄ10与Ｄ11为钳流二极管，保证输入芯片的电压在0-５V之间，以保护芯片。

二　常见的传感器故障

若室温和管温相互插反，整机运行时会有如下现象：开制冷时，一开始时主板测量到的室内温度和管温一样，可正常进入制冷状态，但压缩机一启动，由于室温和管温相互插反，主板测量到的室内温度远低于管温，将会发指令停压缩机，到室温和管温恢复到一定温度时再开，如此重复以致不能正常制冷；开制热时也类似上述分析，不能正常制热。

出现以上现象，可以尝试把管温传感器插子和室温传感器插子在主板上的位置互换一下(注意互换不能直接把室温传感头塞到放管温传感器的铜套筒里，把管温传感头挂在室温安装处)。

若传感器阻值漂移，也会引起制冷或制热不正常，阻值是否有漂移，请参考下面表一数据进行测试。

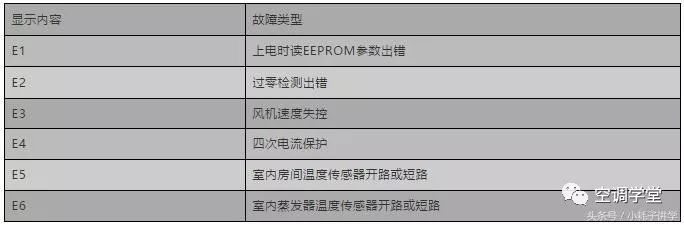

对于传感器开路与短路问题，一般芯片自己能判断并自动报保护(采样电压大于4.94V认为短路，采样电压小于0.06V认为开路)，美的分体挂壁空调故障代码表：表一

注意：故障显示有优先级之分，从E1到E6，优先级由高到低。同时出现多个故障时，只显示优先级最高的故障。所以有时如果同时有其它保护时，就算管温传感器也处于保护状态，也不会直接显示E5或E6，需一步步排查。

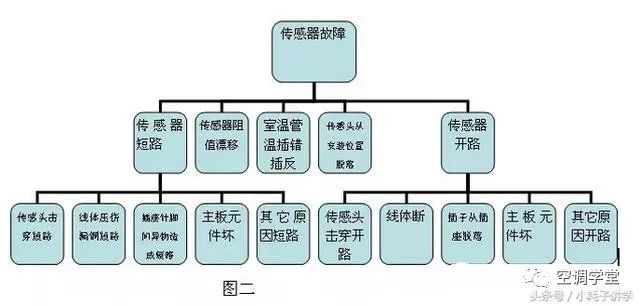

当出现E5、E6保护时，请按图二指示检查，拔下传感器插子(如有加胶，一定要先去除热熔胶后再拆下传感器，不能强行拉出，以防损坏主板，也不要剪断线体)，用万用表测试传感器电阻，如传感器阻值正常(具体参数请参照表二)，传感器及其线体等无明显损伤，仔细观察插座插针和插子里面簧片有没有缺失、生锈、变形等，并尝试通过重新接插传感器来解决问题，并确认传感头安装到位，与主板接插可靠。

一般的室温传感器与管温传感器在25℃时测量其电阻值为10K(变频专用压缩机排气温度传感器在25℃时测量其电阻大约为56K，而其它机型压缩机排气温度在25℃时无阻值)。改变传感器温度，其阻值将会有明显的改变，由于所美的所采用的传感器是负温度系数的，所以温度越高时其阻值会越小。

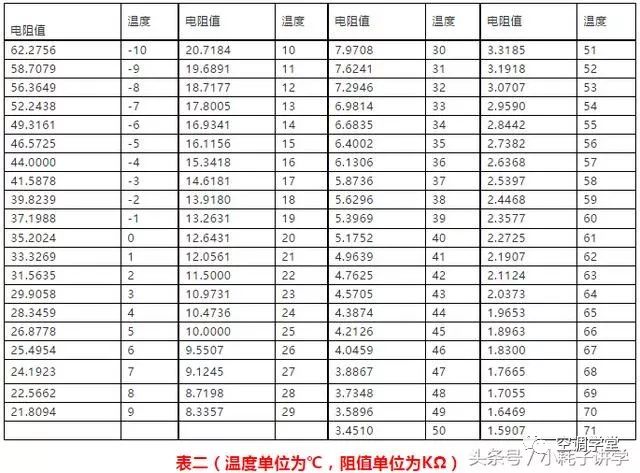

以下面表二所列的室温传感器与管温传感器参数为例，维修人员可以根据下表初步判断传感器是否已经损坏，若结果显示与表中所示的参数相差较大，则可基本说明传感器已经产生较大的漂移或已以损坏，不可再使用。注意测量阻值时确定万用表表笔与传感器引出线接触良好，手或其它非绝缘物不能碰同时接触两测量端以防影响测量结果。

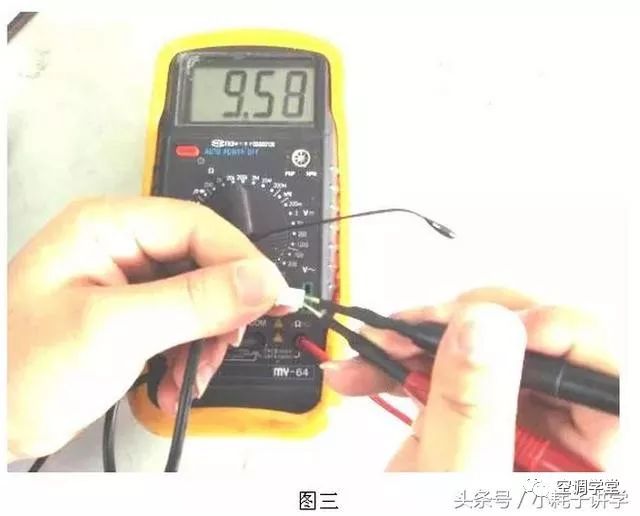

参照下图：当时室温条件约为26℃，测量传感器电阻值为9.58KΩ，对照表二，26℃时电阻值为9.5507，与测量值很接近，说明传感器良好。

注意，若在维修过程中发现传感器故障，但用打火机烤一下传感器就好了的情况，该传感器可能已经内部受潮或损伤，不可以再使用在产品上，必须更换一个全新的传感器。

若初步判断传感器无不良情况，可以通过测试电压的方式作进一步判断，对照图一

第一：上电后，先用万用表测量插座CN8的２脚5V是否正常。

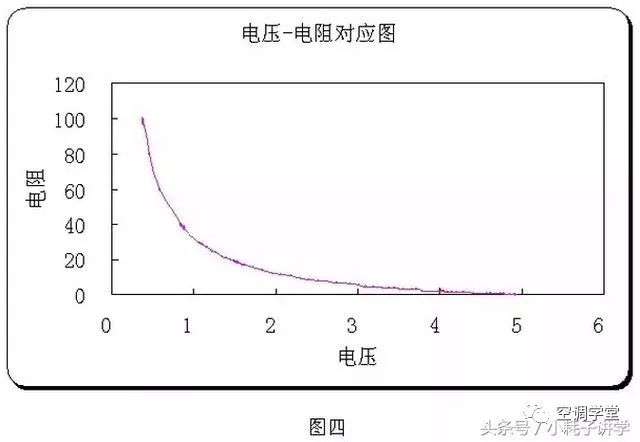

第二：若5V正常则测量１脚电压，电压值可以对照下面图四。正常电压应在1.3V和3V之间(9-40℃)，，改变传感头温度，该电压值会相应改变(可以测量常温和0℃两点，可以用冰水混合物来取得0℃，把传感头放在冰水里一段时间再测电压，由表二可以知0℃时对应的电阻值约为35K,再由图三查得对应的电压值约为1V)；若改变温度传感器阻值改变但所测电压不变，或电压值与理论值相关较大，则可判断主板元件故障，需更换主板。

第三，若第二步正常，则测量芯片脚端电压，这个电压应该和第二步测量的插座１脚电压一样，如相差较大，则可判断主板元件故障，需更换主板。

三　更换传感器的操作

如发现传感器故障需更换时，必须使用同规格型号的传感器进行更换。更换时应先用清洗剂去掉传感器插座上的热熔暖胶，小心拔下旧的传感器插子，检查插座里无异物、插针生锈、变形等情况，再插入全新的传感器，确保接触良好，试运行无故障后再在插座与插子接合处加上热熔胶。同时注意走线规范，并确保传感头放置的位置正确可靠。

严禁在没有除掉热熔胶的情况下试图从主板上拔下传感器插子；使用不同型号规格的传感器进行替换；严禁用明火对感温头进行烘烤；严禁为省事把传感器线体剪断，将新传感器通过芯线拧合的方式接入电路；严禁用普通定值电阻代替传感器或直接短接的方式屏蔽传感器。

各品牌空调温控器温度、阻值表，附测量方法由于温度传感器(俗称感温探头)的阻值,在不同的温度,对应不同的阻值，并且元件本身没有任何厂家的型号和参数标识，这给我们维修空调时增加了判断难度。这里有一些技巧，可帮大家解决这样的问题。一般同行在维修过程中是以实测阻值和资料对比,或者用手握感温头,用表测其阻值是否有变化来判断其好坏。这些可以大概判断出传感器的好坏。不过有些传感器,在用加温法时,阻值也是变化的,但其阻值已经严重偏离正常值.还有些机型不熟悉,无法知其确定的阻值。小编观看许多空调的电路图发现,空调的传感器电路基本相似,都是以电阻分压形式提供信号电压给CPU进行比较计算,以此判断外界温度的高低。CPU向感温头供电一般是+5V,经过感温头电阻变化分压后,输入CPU的电压一般在+2.0V~3.0V之间，这也是传感器两头的电压。如果测出的电压严重偏离,可判断传感器已经损坏.1、不同类型感温头的阻值不同，但如何判别感温头的好坏呢?很简单,就是在线测量它的电压,25度时正常的电压一般是在+2~+2.5V之间.2、因为人的体温恒定,所以用手握感温头一时,它的在路电压是一定的(约为2.17V)。3、拔掉感温头的插头,在线路测量其座子的两个插针的电阻,所得的阻值基本就是感温头在25℃时的型号值(经实际检验此方法不准确)。如果是8K左右的电阻,那传感器感温头的型号值一般是10K；如果是4.7K电阻,则是5K感温头；以此类推。(但有部分大型空调，变频空调外机控制板温度传感器的阻值是下偏置电阻的3倍，即以上述方法测出的阻值乘以3，就是传感器在25C时的阻值。)4、感温头的型号值就是它在25℃时的电阻值,通常是5K,10K,15K,20K,50K这几种，一般都是负温度系数的，即温度越高，电阻值反而越小。5、一般来说内机管温和室温阻值是一样的。(1)5K

温度	阻值	电压值	温度	阻值	电压值
℃	KΩ	4.3K	℃	KΩ	4.3K
0	161.020	0.13005	21	58.766	0.34091
1	153.000	0.13668	22	56.189	0.35544
2	145.420	0.14360	23	53.738	0.37045
3	138.260	0.15081	24	51.408	0.38594
4	131.500	0.15832	25	49.191	0.40194
5	126.170	0.16479	26	47.082	0.41843
6	119.080	0.17426	27	45.074	0.43545
7	113.370	0.18271	28	43.163	0.45298
8	107.960	0.19152	29	41.313	0.47136
9	102.850	0.20065	30	39.610	0.48964
10	98.006	0.21015	31	37.958	0.50878
11	93.420	0.22002	32	36.384	0.52846
12	89.075	0.23025	33	34.883	0.54871
13	84.956	0.24088	34	33.453	0.56949
14	81.052	0.25190	35	32.088	0.59085
15	77.349	0.26332	36	30.787	0.61276
16	73.896	0.27495	37	29.544	0.63527
17	70.503	0.28742	38	28.359	0.65832
18	67.338	0.30012	39	27.227	0.68196
19	64.333	0.31326	40	26.147	0.70615
20	61.478	0.32686

(2)10K

温度	阻值	电压值	温度	阻值	电压值
℃	KΩ	8.1K	℃	KΩ	8.1K
0	30.343	1.0535	21	11.327	2.03384
1	28.928	1.09376	22	11.327	2.08472
2	27.587	1.13486	23	10.864	2.1356
3	26.317	1.17674	24	10.422	2.1865
4	25.112	1.21943	25	10	2.23756
5	23.97	1.26286	26	9.598	2.28842
6	22.886	1.30704	27	9.214	2.33916
7	21.857	1.35193	28	8.847	2.3897
8	20.881	1.3974	29	8.498	2.4401
9	19.954	1.44364	30	8.163	2.4902
10	19.073	1.49045	31	7.84	2.54014
11	18.236	1.53781	32	7.539	2.58969
12	17.44	1.58574	33	7.247	2.6389
13	16.684	1.63411	34	6.969	2.6877
14	15.965	1.68294	35	6.702	2.73611
15	15.281	1.73217	36	6.447	2.78407
16	14.63	1.78178	37	6.203	2.83155
17	14.01	1.83175	38	5.97	2.87854
18	13.42	1.88197	39	5.746	2.92499
19	12.858	1.93243	40	5.532	2.97088
20	12.323	1.98305	41	5.328	3.01618

(3)15K

温度	阻值	电压值	温度	阻值	电压值
℃	KΩ	15K	℃	KΩ	15K
0	49.020	1.1715	21	17.930	2.2776
1	46.800	1.2136	22	17.140	2.3335
2	44.310	1.2645	23	16.390	2.3893
3	42.140	1.3126	24	15.680	2.4446
4	40.090	1.3614	25	15.000	2.5000
5	38.150	1.4111	26	14.360	2.5545
6	36.320	1.4614	27	13.740	2.6096
7	34.580	1.5127	28	13.160	2.6634
8	32.940	1.5645	29	12.600	2.7174
9	31.380	1.6171	30	12.070	2.7706
10	39.900	1.6704	31	11.570	2.8227
11	28.510	1.7237	32	11.090	2.8747
12	27.180	1.7781	33	10.630	2.9263
13	25.920	1.8328	34	10.200	2.9762
14	24.730	1.8877	35	9.779	3.0268
15	23.600	1.9430	36	9.382	3.0760
16	22.530	1.9984	37	9.003	3.1246
17	21.510	2.0542	38	8.642	3.1723
18	20.540	2.1103	39	8.297	3.2193
19	19.630	2.1658	40	7.967	3.2656
20	18.750	2.2222

(4)20K

温度	阻值	电压值	温度	阻值	电压值
℃	KΩ	20K	℃	KΩ	20K
0	65.37	1.1715	21	23.90	2.2776
1	62.13	1.2136	22	22.85	2.3335
2	59.08	1.2645	23	21.85	2.3893
3	56.19	1.3126	24	20.90	2.4446
4	53.46	1.3614	25	20.00	2.5000
5	50.87	1.4111	26	19.14	2.5545
6	48.42	1.4614	27	18.32	2.6096
7	46.11	1.5127	28	17.55	2.6634
8	43.92	1.5645	29	16.80	2.7174
9	41.84	1.6171	30	16.10	2.7706
10	39.87	1.6704	31	15.43	2.8227
11	38.01	1.7237	32	14.79	2.8747
12	36.24	1.7781	33	14.18	2.9263
13	34.57	1.8328	34	13.59	2.9762
14	32.98	1.8877	35	13.04	3.0268
15	31.47	1.9430	36	12.51	3.0760
16	30.04	1.9984	37	12.00	3.1246
17	28.68	2.0542	38	11.52	3.1723
18	27.39	2.1103	39	11.06	3.2193
19	26.17	2.1658	40	10.62	3.2656
20	25.01	2.2222

(5)50K

温度	阻值	电压值	温度	阻值	电压值
℃	KΩ	4.3K	℃	KΩ	4.3K
0	161.020	0.13005	21	58.766	0.34091
1	153.000	0.13668	22	56.189	0.35544
2	145.420	0.14360	23	53.738	0.37045
3	138.260	0.15081	24	51.408	0.38594
4	131.500	0.15832	25	49.191	0.40194
5	126.170	0.16479	26	47.082	0.41843
6	119.080	0.17426	27	45.074	0.43545
7	113.370	0.18271	28	43.163	0.45298
8	107.960	0.19152	29	41.313	0.47136
9	102.850	0.20065	30	39.610	0.48964
10	98.006	0.21015	31	37.958	0.50878
11	93.420	0.22002	32	36.384	0.52846
12	89.075	0.23025	33	34.883	0.54871
13	84.956	0.24088	34	33.453	0.56949
14	81.052	0.25190	35	32.088	0.59085
15	77.349	0.26332	36	30.787	0.61276
16	73.896	0.27495	37	29.544	0.63527
17	70.503	0.28742	38	28.359	0.65832
18	67.338	0.30012	39	27.227	0.68196
19	64.333	0.31326	40	26.147	0.70615
20	61.478	0.32686	41	25.114	0.73094

常见空调传感器阻值、品牌对照表

传感器阻值	封装形式	使用部位	适用品牌
5kΩ	环氧树脂封装	室温	春兰、格力、东宝、三菱、海尔、日立、志高、
5kΩ	铜管封装	管温	科龙、TCL、乐声、东芝、大金、星星、海信、波尔卡、长虹、松下等
10kΩ	环氧树脂封装	室温	华宝、美的、海尔、新科、华凌、长虹、三星、新飞、日立、飞歌、松下等
10kΩ	环氧树脂封装	室温
15kΩ	铜管封装	管温	松下、格力大柜机等
50kΩ	铜管封装	管温
50kΩ	铜管封装	管温	海尔、飞歌、华宝大柜机等
20kΩ	铜管封装	管温
50kΩ	铜管封装	管温	飞歌、长虹、格力等
