大家好，我是你们超级可爱的佳佳，这期的内容是来自扮家家官方互助高级社群-- 扮家家宝藏设计师聚集地 ，作者是社群里的小伙伴亚辉。正文来啦 大家好，这个是今天的的分享课件，大家可以下载一下，里面是我在学校用布局画的施工图，还有我学校的图层管理器的样式。

首先我先向大家介绍一下动态块的作用，一、方便大家作图，以及不需要太多的CAD图库去找这个模块来放到我们的施工图当中，可以在一个块里面找到你所需要的沙发啊 餐桌一类的东西，图层管理器呢是为了我们管理我们的布局视口所创建的一种东西。 现在我们来讲一下，图层管理器的创建，输出图层管理器的步骤还有下次画图如何把该图层管理器导入到你即将画施工图的CAD里面。

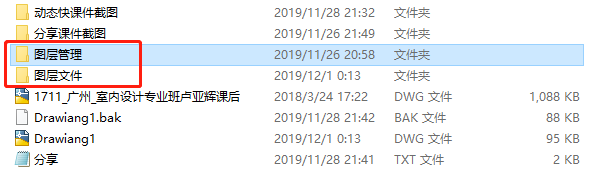

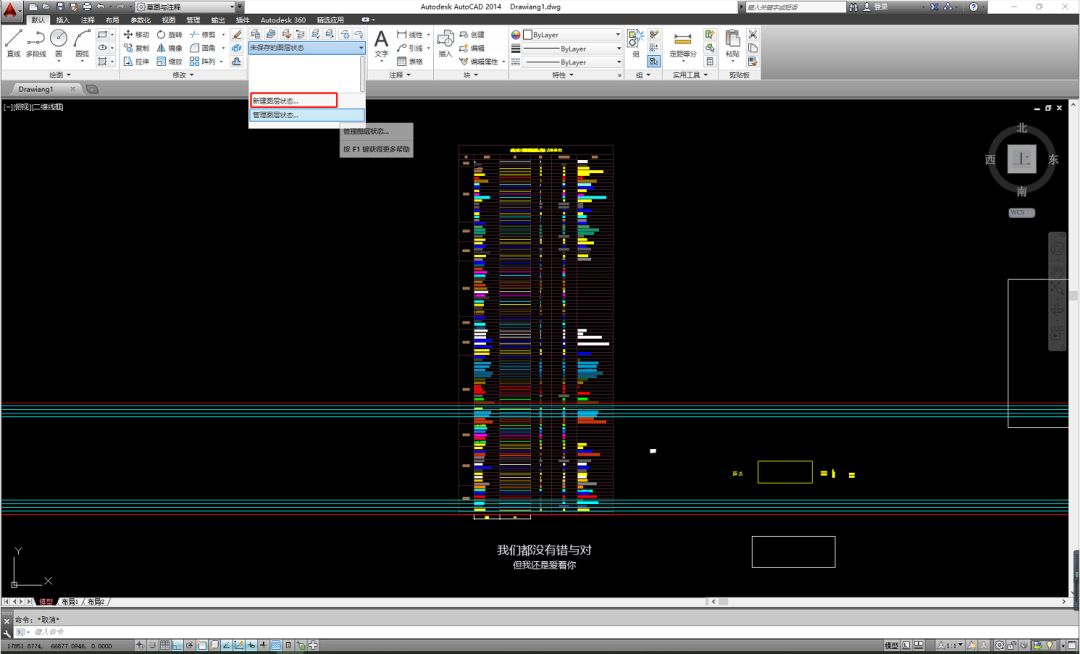

这两个是我学校的图层样式还有我输出出来的图层管理器的文件，接下来讲如何创建图层管理器，在菜单栏位置找到一个面板叫未保存的图层状态。 就是这个：

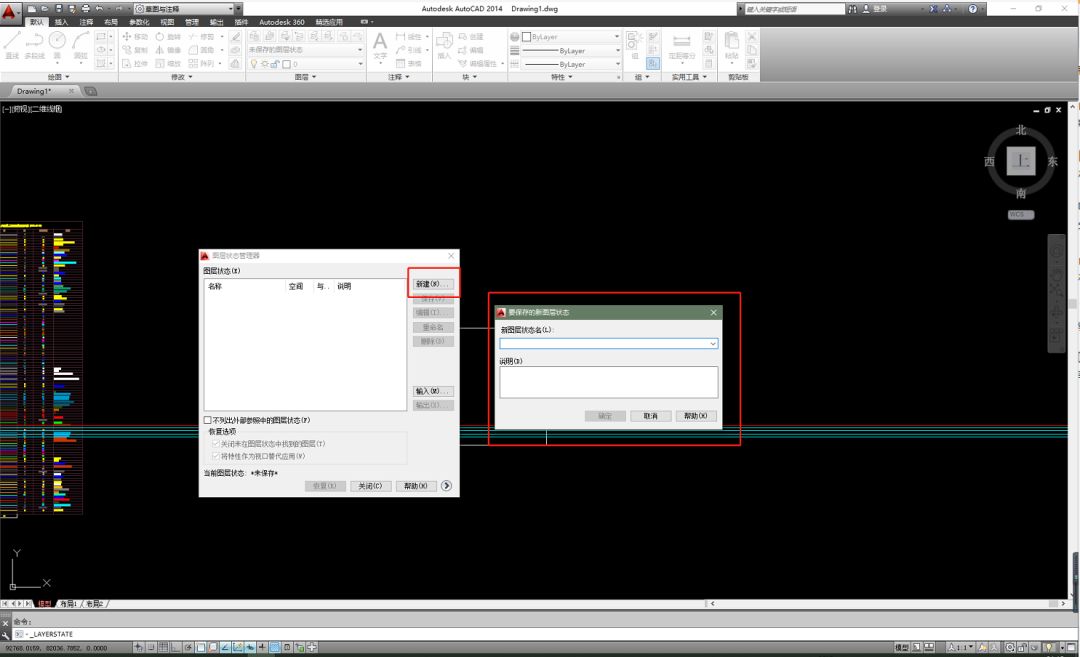

点击进去就会出现这个面板图层状态，点击右手边的新建，如何就会出现一个创建新图层状态管理器的面板，第一行是该图层的名字，名字叫000因为这个图层状态是为了每一个布局里面检查是否有没有没有归类到该布局视口里东西所创建的图层状态管理器。

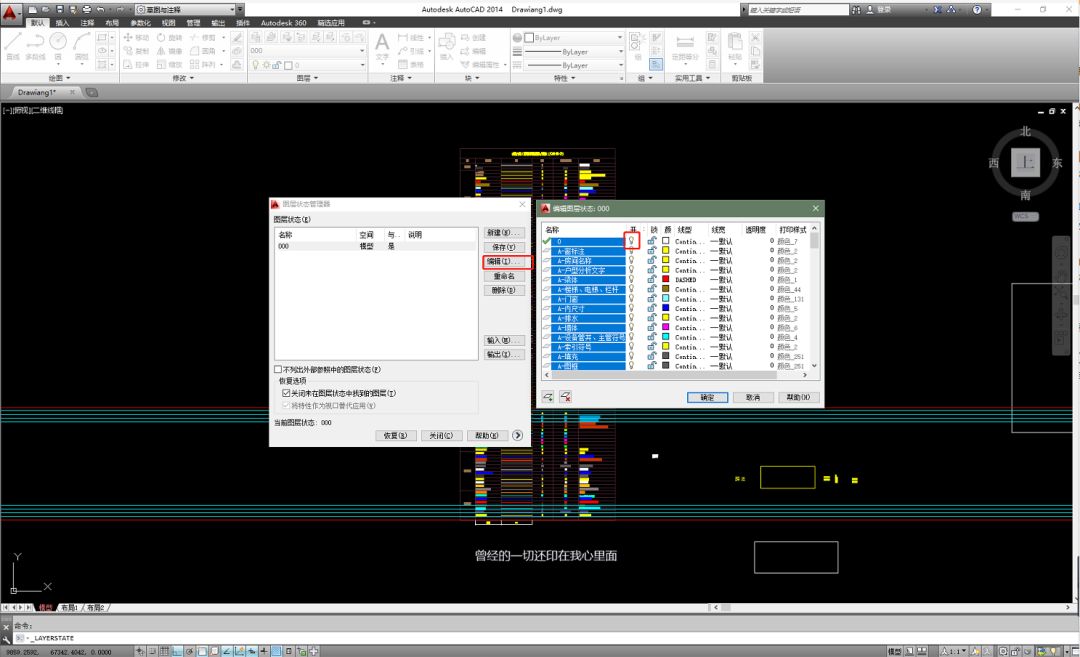

创建完成以后点击刚才那个面板，选择管理图层状态，点击000这个图层状态，然后点击编辑，他会弹出一个图层线性的面板，点击第一个然后按住shift在去点击最后一个图层线性(就是全选图层线性)然后点击前面的一个小灯泡，点击两次确保所有图层都打开，然后就点击确定即可完成该图层管理器的编辑。

然后下面，有12个图层管理器我就不一一列举了，每个图层管理器的创建跟这个000的图层管理器的创建一样只是每个图层管理器的管理的布局视口不一样而已，其他就需要你们自己的公司的图层面板还有每个布局视口应该开那个图层来决定图层管理器里面的那个图层需要打开或者关闭前面的小灯泡。

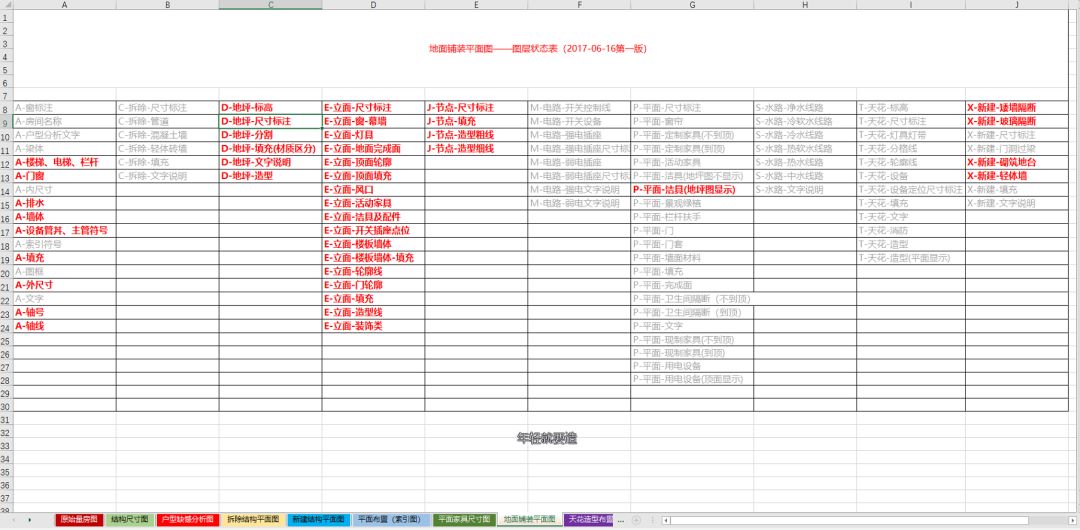

这是我学校里面的图层管理器，这些的图层设置是根据我那个压缩包里面的图层文件里面的Excel去编辑的，红色的是需要打开的，灰色的是不需要打开的，图层管理。

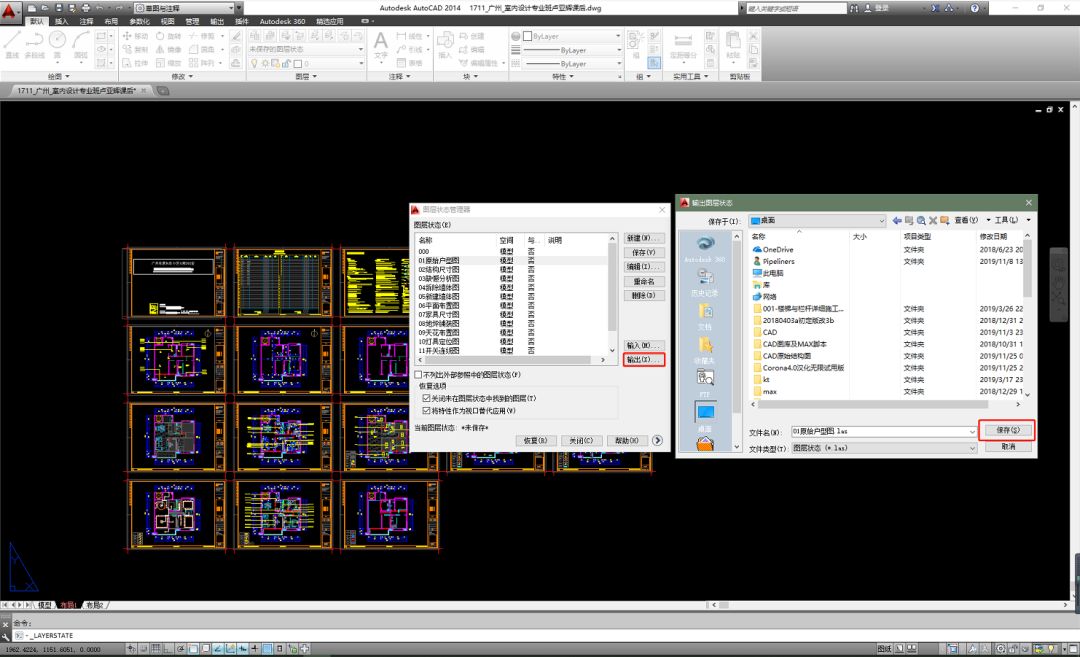

好了，这个就是图层管理器的创建。 接下来讲如何保存图层样式，还有如何把保存的图层样式导入到你们下一次的施工图里面去。 还是刚才那个管理图层状态的面板，点击进去就会看到一个输出的字样点击好你们要输出的图层管理器如何点击输出即可生成图层管理器的文件，文件的格式是las。

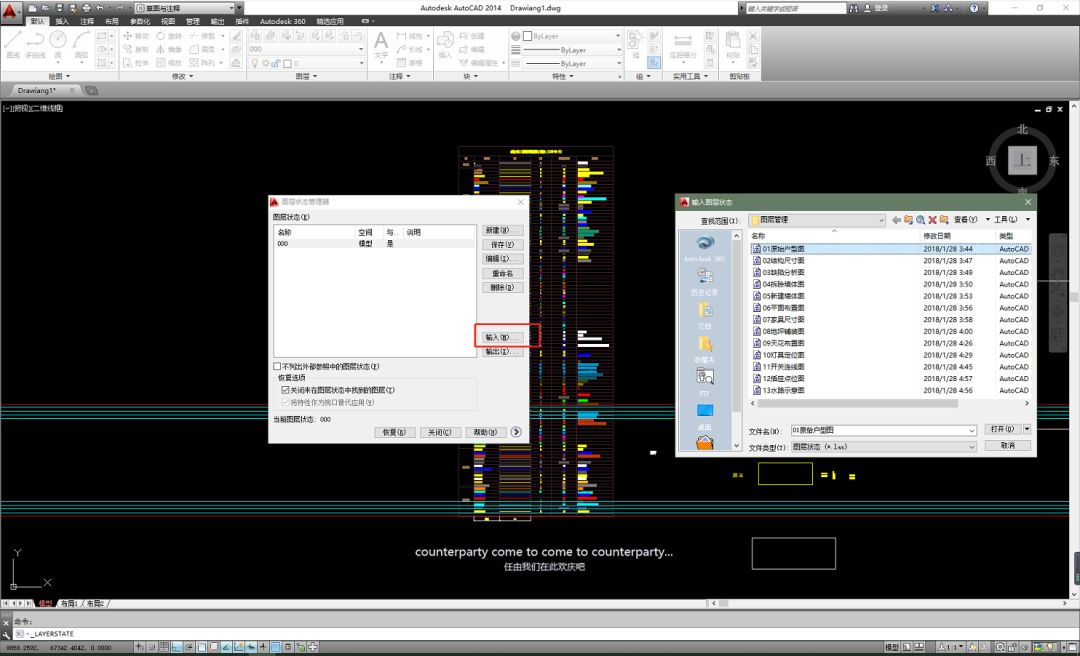

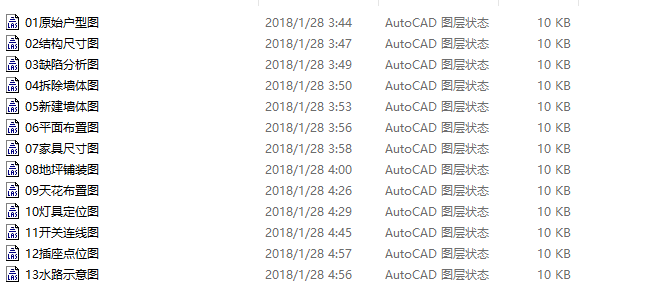

这是导出到外面的文件格式，如需要导入到以后的施工图当中，还是到管理图层状态的面板点击输入按钮选择你需要输入进来的图层管理器即可。

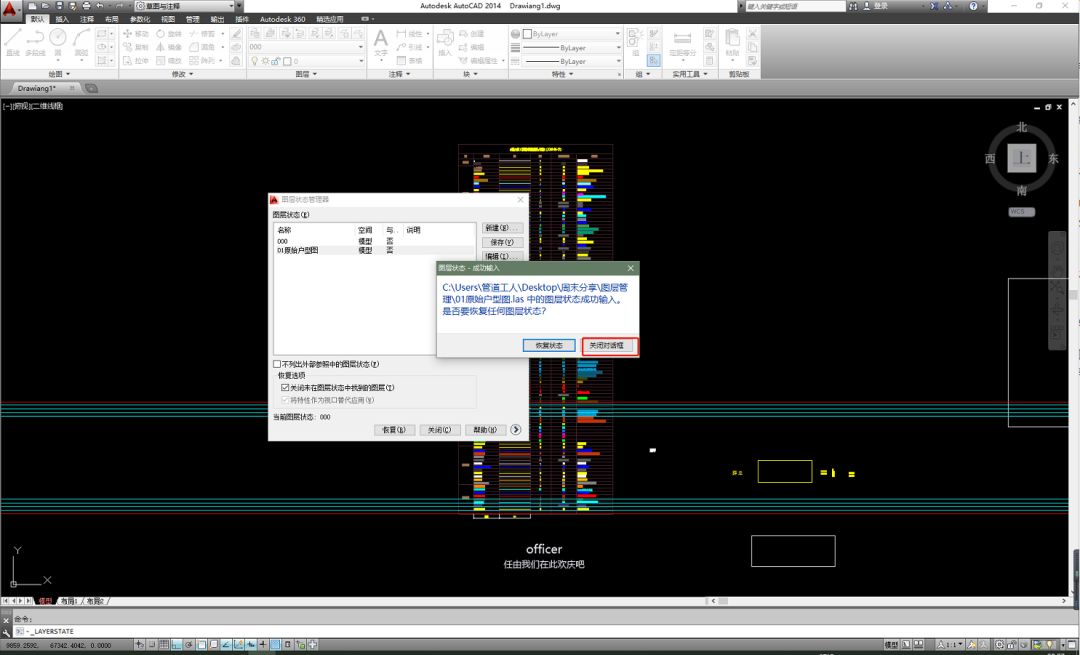

如果他会弹出一个图层状态的选择栏，大家点击关闭对话框即可。

接下来讲动态块。

第一个要讲的是标注标准间距的动态块制作，首先大家要创建好标注尺寸的间距，我这边是第一条与第二条线的间距是700  后面的三条线的间距是500，然后创建成块然后记得勾上注释性，然后选择到构造线的中点，然后确定，进去块编辑器里面去，然后左手边会出现一个面板上面有参数，动作的字样，点击参数，然后选择里面的翻转，他会叫你选择一个地方制作出翻转的按钮，然后选择一个离中心点出去的位置点一下然后输入50即可，然后选择动作，他会叫你线选择参数 参数就是刚才创建的翻转按钮点一下然后选择这五条构造线即可完成翻转动态的制作。

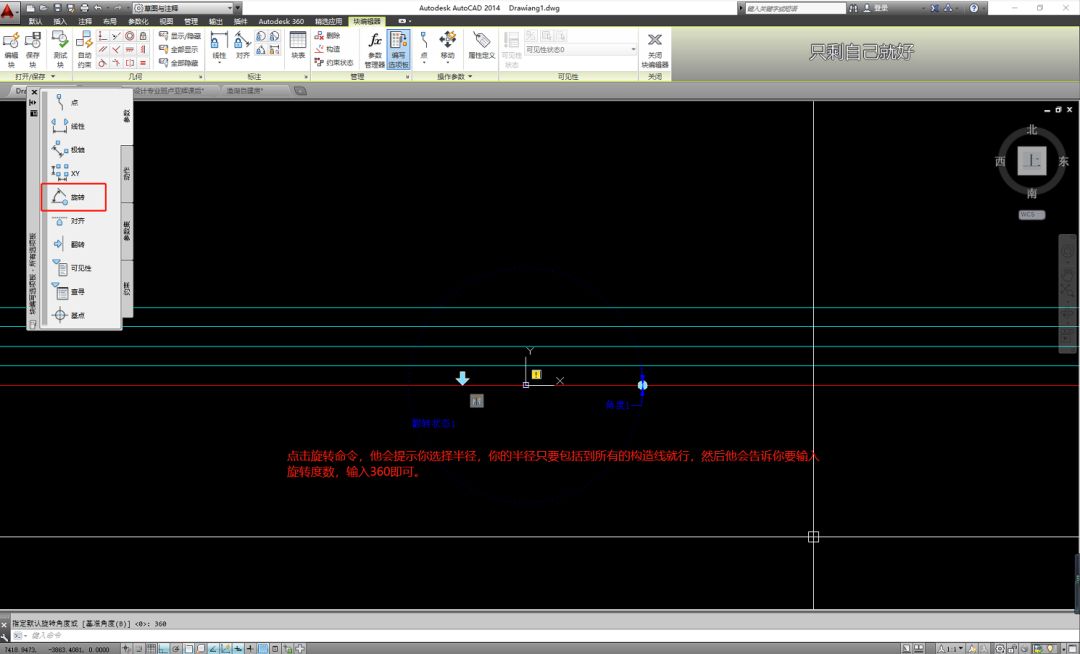

然后来制作旋转的动态，跟上一步一样也是需要先参数在动作的操作，先选择旋转的参数按钮，然后他会提示选择半径，你选择到包括你这28条构造线的范围即可我这边给的半径是3000，然后他提示你输入旋转角度，旋转角度就输入360度这样可以爱的魔力转圈圈，然后选择动作按钮，然后选择旋转他会提醒选择参数参数就是角度1，然后他会叫你选择物体，物体就是构造线选择好以后点击空格就可以完成构造线标注间距的动态块。

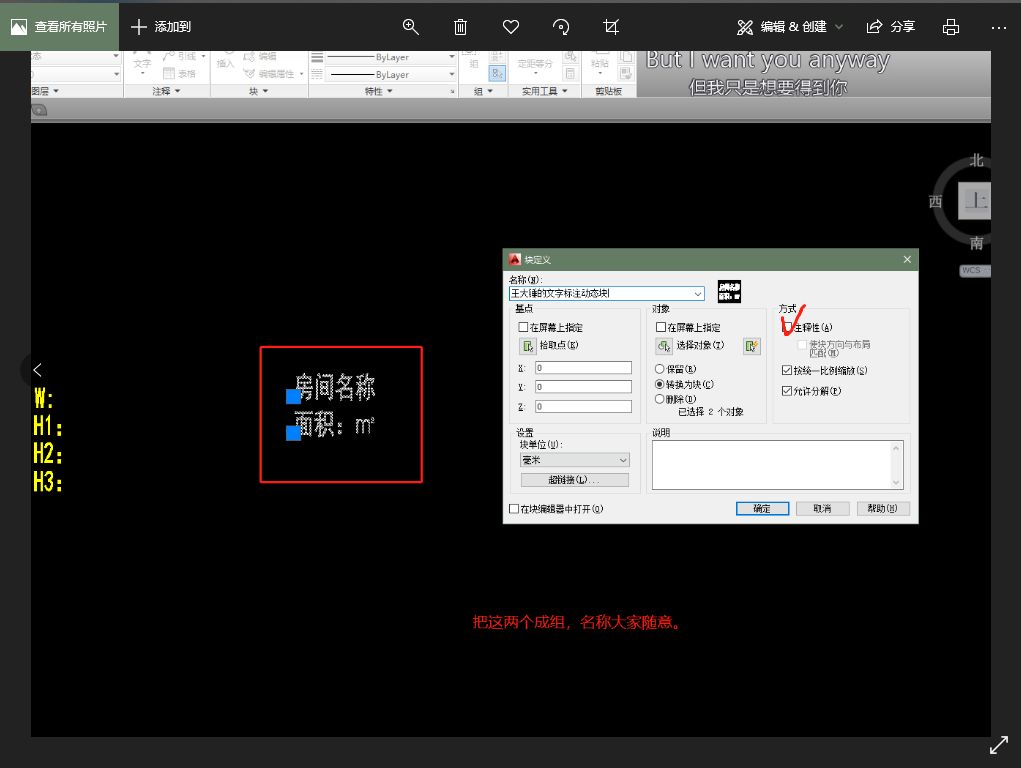

如图所示的文字即可，或者大家创建房间的名字也可以。

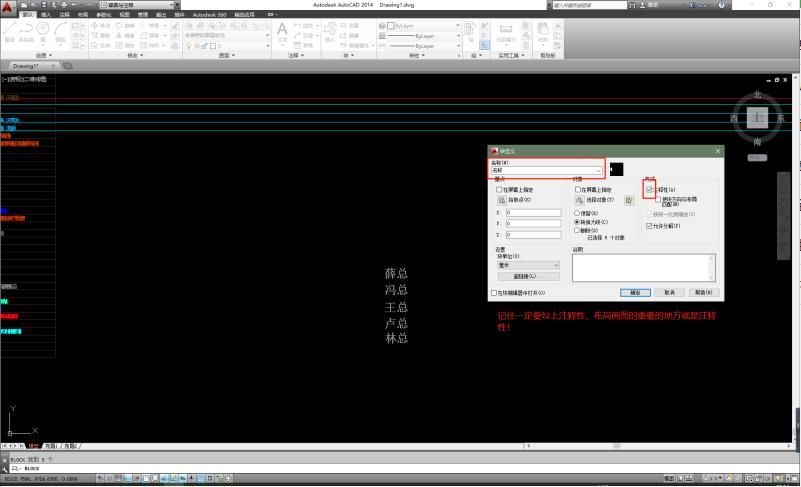

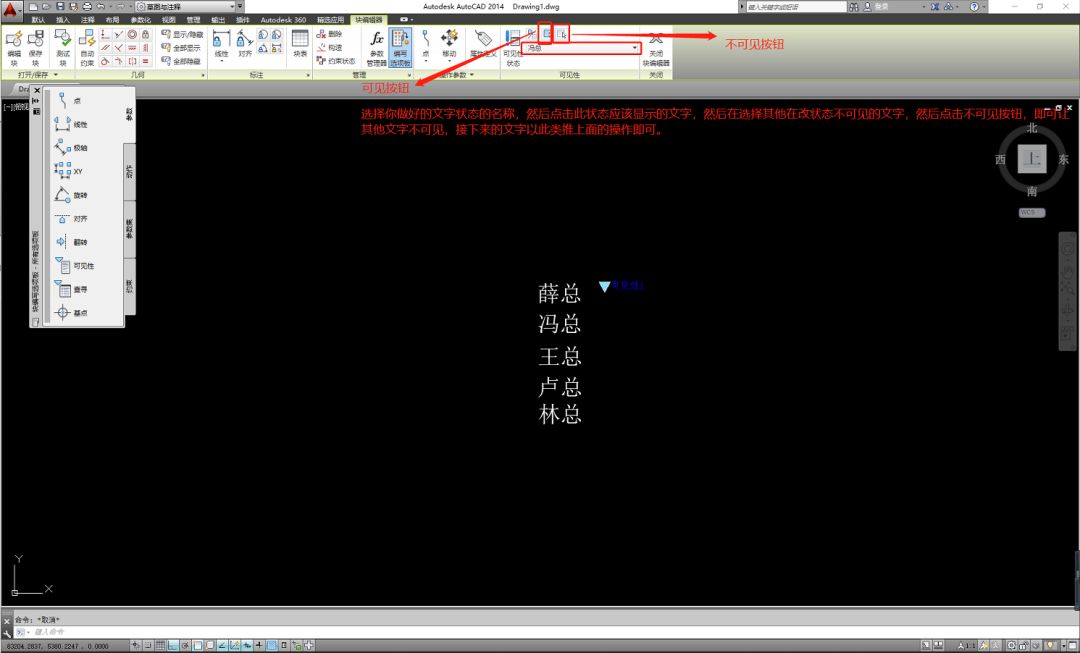

接下来讲的是文字的切换的动态块，这边以薛总之类的文字做代表，来讲解文字切换的动态块，到时大家可以把这个变成房间的名称，首先要创建好这几个名字，然后成块记得勾上注释性，然后点击进入块里面。 然后点击旁边的参数面板里面有个可见性点击一下选择的安放的地方 放在文字的右手边，然后大家看到上面的菜单栏会看见一个可见性状态然后点击创建可见性状态的名字第一个就按照里面的状态即可接下来的几个就按照你文字的名称去创建，然后可见性状态旁边的三个按钮就会变亮第三个是设置不可见的按钮，选择好第一个文字，然后选择其他文字点击不可见即可，然后点击下面的一个任务栏切换到另一个文字的名称里面，然后重复不可见的状态即可。

这个是步骤截图，有问题不？没问题我就下一个标注窗高及梁高的动态块了。

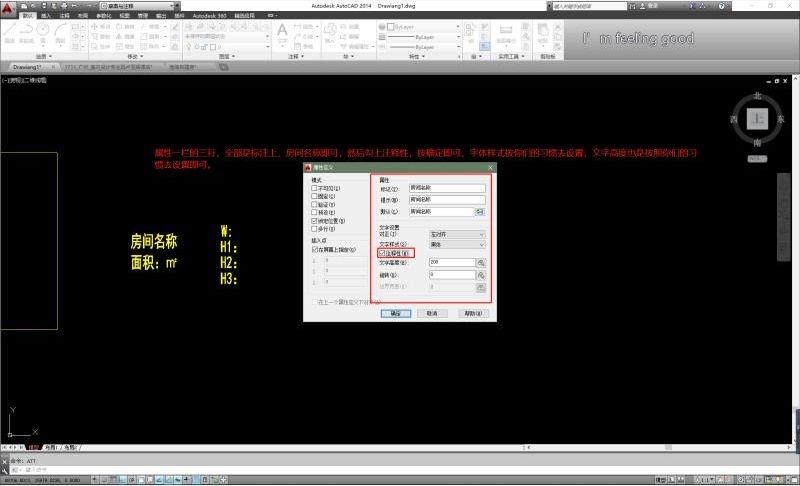

标注窗高梁高的动态块，该动态块的命令是ATT，输入该命令以后就会出现属性定义，然后看到左手边的属性一栏，会看到标记 提示 默认的字样，三行都输入一个名字即可，记得勾上注释性。

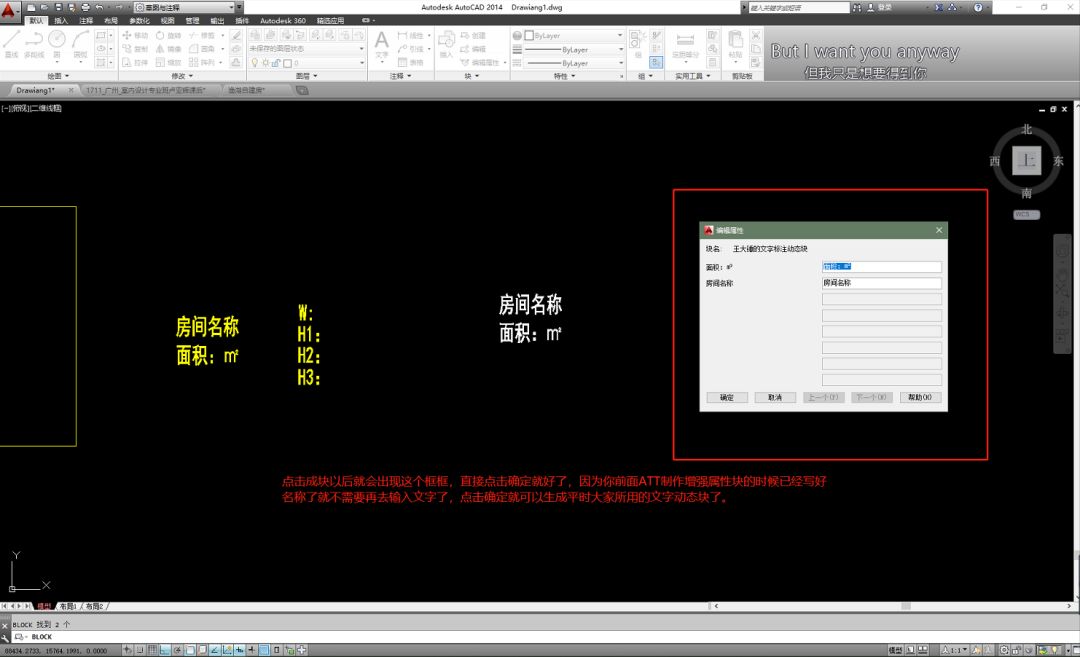

创建完毕以后点击成块，然后就会弹出一个叫编辑属性的面板，大家直接点击确定即可完成该动态块的制作，因为上一步已经把文字输入好了，所以不需要再去输入名称。

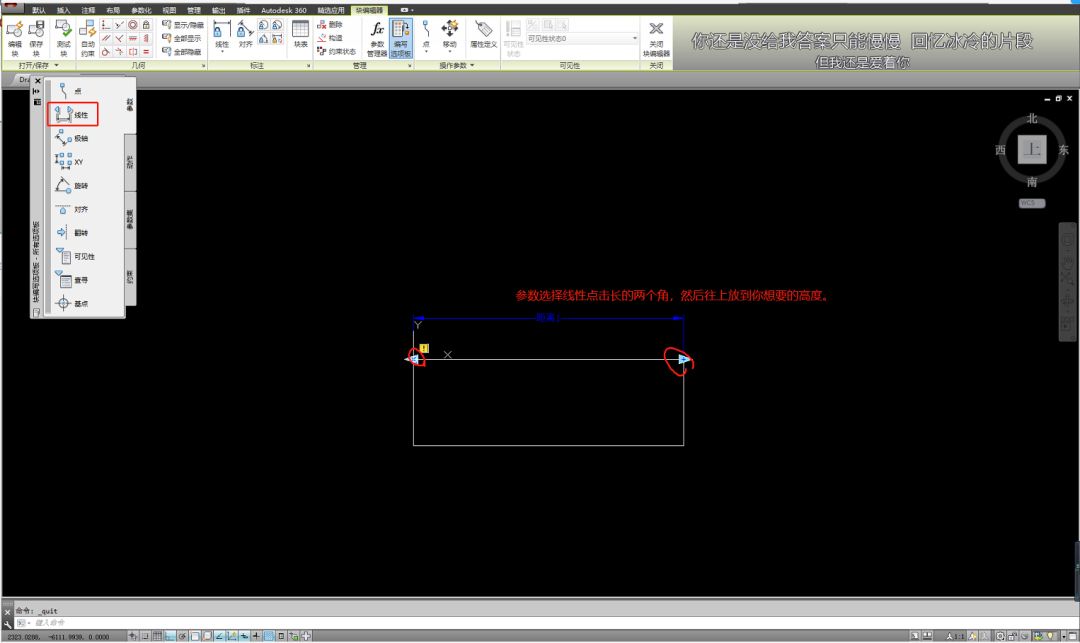

最后一个动态块的制作了，这个是最基础的动态块，大家应该不会用到，说一下就好了，知道步骤即可，叫缩放动态块的制作，大家创建一个矩形，然后成块记得勾上注释性然后进入块编辑器里面，然后点击参数的线性点击矩形的长的两个点，然后拉到自己想要的高度，然后点击动作，选择拉伸动作，然后它会提示你选择参数(参数就是距离1)然后选择右上角的角，然后在选择右下角的角，然后就会出现蓝色的虚线矩形，然后选择到矩形的中心点即可，然后他会叫你选择对象，选择矩形空格即可完成该动态块的制作。

如果你对本文的内容有异议，欢迎添加作者微信探讨：lyh2123605

关于内容

以上内容皆来自扮家家官方互助高级社群：扮家家宝藏设计师聚集地，我们社群的slogan是：互助分享，和志同道合的你一起成长。

这里连接了30+设计行业的设计师，包括vary官方认证专家、自主创业的公司创始人、作品入选中国设计艺术年鉴等多个奖项的设计创意总监、单月业绩百万的首席设计师等等，可以进行实时的交流及资源互换。社群权益 ①不定期的独家经验分享 ②座谈会式的讨论交流 ③同行或跨行的资源互换及整合 ④扮家家合作伙伴的优先考虑对象 进群后能得到什么？

• 高质量的专业内容分享

左右滑动查看更多

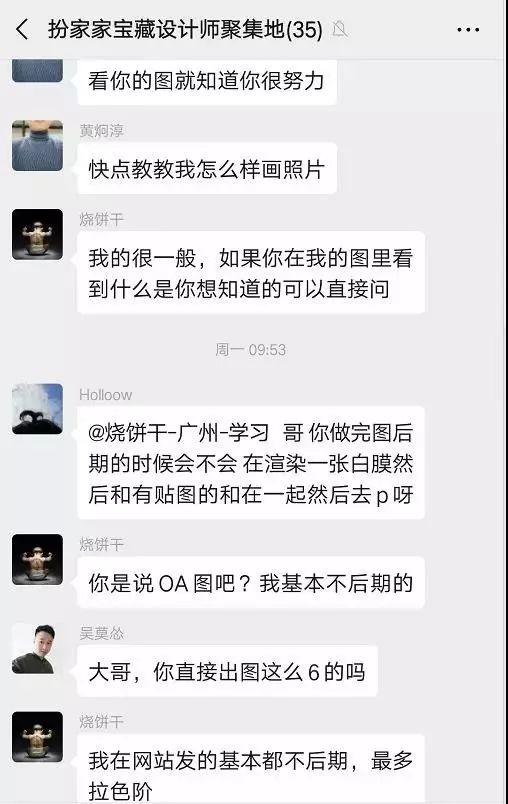

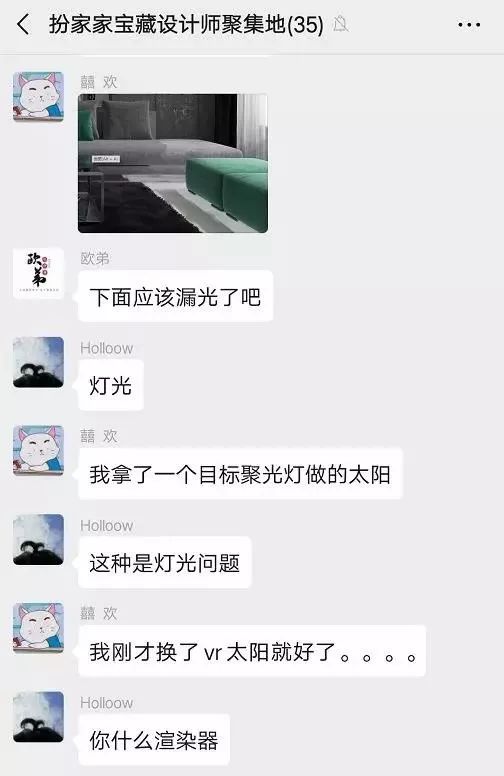

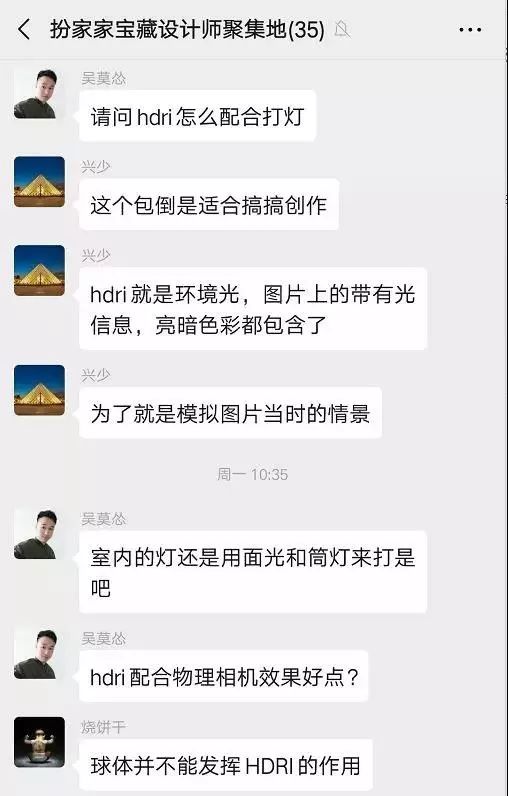

• 各种工作上的问题讨论
