1、外部参考的搜索顺序

当父文件打开时，所有被父文件参考引用的文件也将被加载到内存中，所有的零部件按照其在装配体保存时的压缩状态来进行加载。

SolidWorks按照以下顺序搜索被引用文件：

1)读取内存——如果一个具有与装配体同名的文件已经在内存中打开，SolidWorks将直接使用这个文件。

2)按【工具】/【选项】/【系统选项】/【文件位置】中指定的参考文件路径——添加一个让SolidWorks优先搜索的目录列表，这些路径通常是保存项目的工作服务器上的网络共享位置。

3)最近一次打开文件时的路径——打开父文件时，SolidWorks将在同一路径下搜索参考文件。

4)系统最近打开文件的路径——适用于系统曾在某路径下打开过参考文件的情况。

5)父文件最后保存时参考文件所在的路径——如果父文件被移动，将使用当前的磁盘盘符(如E：)来取代其在最后保存时的盘符(如C：、D：等)。

6)父文件最后保存时参考文件的原始磁盘路径——指保存在父文件中的绝对路径。

7)如果仍没有找到参考文件，SolidWorks将要求用户指定——当SolidWorks按上述6种方式没有找到参考文件时，则会要求用户指定路径。

注：solidworks文件名应该唯一，以避免引用关系的错误。

下面将通过一个装配体实例来演示SolidWorks搜索参考文件的顺序、文件递归搜索、替换参考文件、打包复制文件、更改参考文件等知识点。

2、参考文件搜索实例

实例目录可自定义

步骤1打开装配体

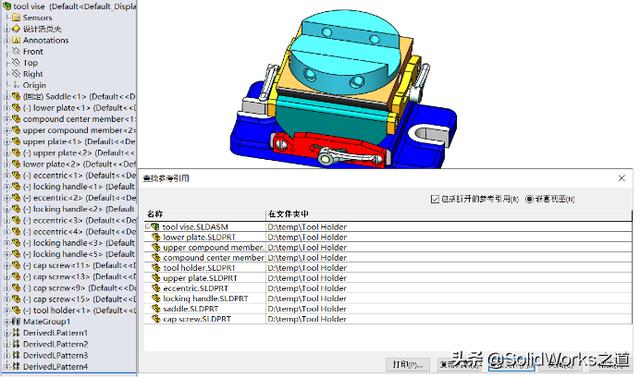

从实例文件所在目录打开装配体【tool vise.sldasm】，单击【文件】/【查找相关文件】，可见所有参考文件和父文件都在同一目录下，D:empTool Holder，如下图所示。单击【关闭】并关闭所有文件。

步骤2打开同名文件再打开装配体

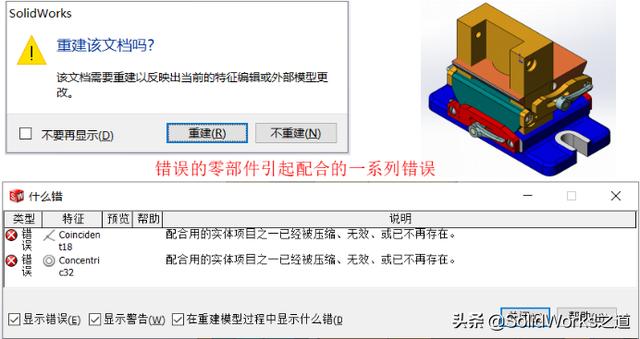

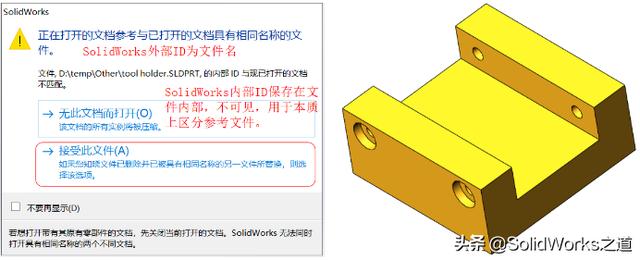

先打开D:empOther下的tool holder.SLDPRT，然后再打开上一步的tool vise.sldasm，弹出已找到同名参考文件的提示，其内部ID与装配体所保存的参考文件ID不同，选择【接受此文件】，弹出重建提示，选择【重建】，出现重建错误提示，新参考文件与原装配体的配合错误，如下图所示。

不保存并关闭所有文件。

步骤3指定参考文件路径

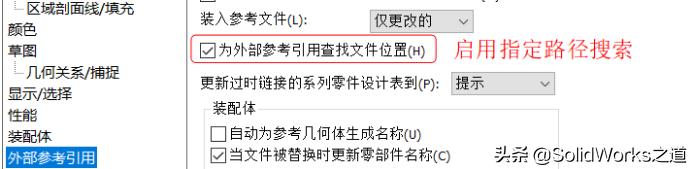

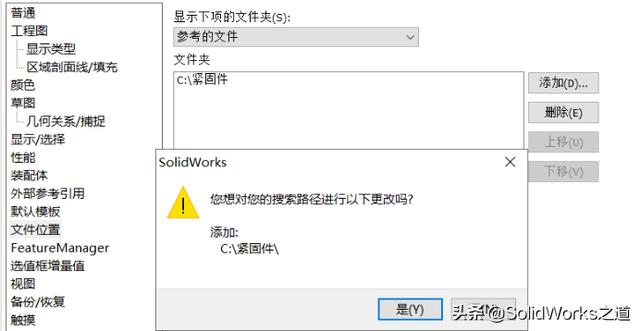

创建新文件夹“C:紧固件”，然后单击【工具/【选项】/【系统选项】/【外部参考引用】，勾选【为外部参考引用查找文件位置】；接着在【文件位置】中，选择【参考的文件】，添加路径C:紧固件，单击【确定】，出现路径更改提示，选择【是】，如下图所示。

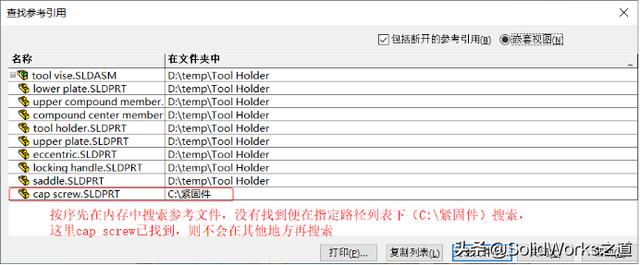

复制“D:empTool Holder”中的cap screw.SLDPRT到“C:紧固件”，然后打开“D:empTool Holder”中的tool vise.sldasm，单击【文件】/【查找相关文件】，可见搜索到了C:紧固件cap screw.SLDPRT，而没有加载原路径Tool Holder中的，如下图所示。单击【关闭】，不保存并关闭所有文件。

步骤4复制文件到新路径

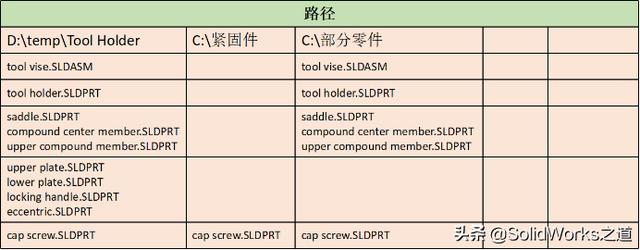

创建新文件夹“C:部分零件”、“C:被移动件”，然后复制一些零部件到“C:部分零件”中，如下图所示。

从“C:部分零件”打开装配体tool vise.sldasm，单击【文件】/【查找相关文件】，系统在三个不同的路径下找到了所有的参考文件，如下图所示。

不保存并关闭所有文件，避免将参考引用更新到新路径。

步骤5定位更名及被移动文件

通过Windows资源管理器直接重命名或移动过的文件，其参考信息并不会更新，当打开父文件时，将会提示参考文件丢失并提示用户手动指定路径。

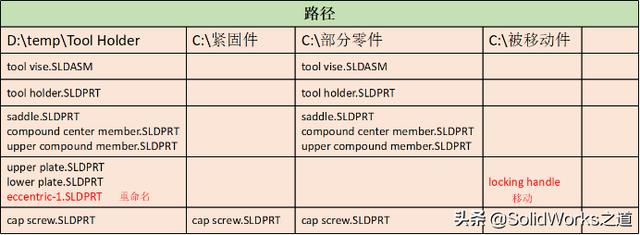

剪切“D:empTool Holder”中的locking handle.SLDPRT，将其移动到“C:被移动件”中，然后将“D:empTool Holder”中的eccentric.SLDPRT更名为eccentric-1.SLDPRT，文件如下图所示。

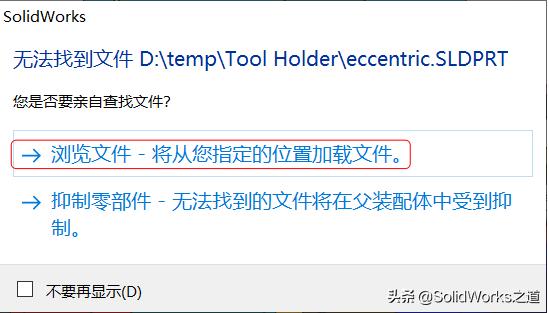

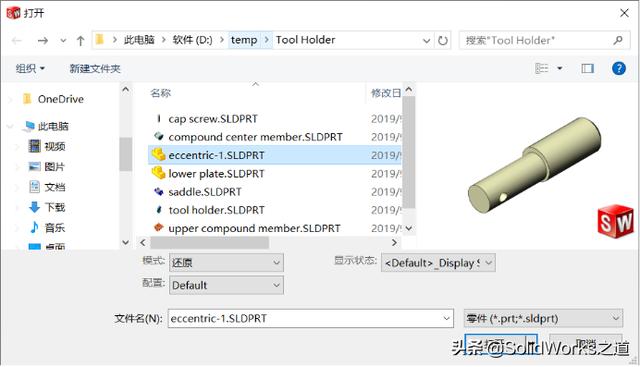

从“C:部分零件”打开装配体tool vise.sldasm，提示eccentric.SLDPRT无法找到，单击【浏览文件】，弹出【打开】对话框，在“D:empTool Holder”中选择eccentric-1.SLDPRT，单击【】打开，如下图所示。

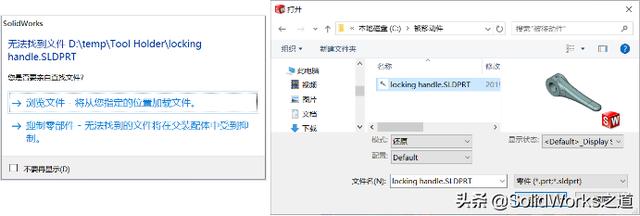

弹出无法打开文件locking handle.SLDPRT的提示，操作同上，选择【浏览文件】，在“C:被移动件”中找到locking handle.SLDPRT并【打开】，如下图所示。

单击【文件】/【查找相关文件】，SolidWorks按照搜索顺序在不同的路径下找到了所有的参考文件，如下图所示。单击【关闭】，保存文件。

下面对上述的实例过程和SolidWorks的搜索顺序作一个简单的总结：

1、在内存中查找，如果内存中有同名的参考文件则提示是否采用，步骤2中的Tool Holder。

2、按参考文件的指定路径查找到cap screw，停止对其的搜索，。

3、在装配体所在路径下找到四个复制的参考文件。

4、在最近一次打开文件的路径下查找参考文件，最近打开的路径下为父文件路径，所以回到第3步。

5、在装配体最后保存的路径，因为整个过程没有保存过，所有其余的参考文件都在原路径下。

6、在保存的文件所在的路径下，所有文件没有在新路径保存过，所以路径仍为原始路径，无新文件。

7、因为locking handle、eccentric分别被移动和重命名，所以需要手动指定路径。

注：整个搜索顺序采用【递归搜索】的方式。

以上述过程中的零件saddle为例，先在内存中搜索无果，然后在参考文件的指定目录“C:紧固件”中仍没有找到，接下来将原始路径“D:empTool Holder”添加到“C:紧固件”后，继续搜索：

C:紧固件Tool Holdersaddle.sldprt

C:紧固件empTool Holdersaddle.sldprt

在上述路径还到没有找到，则提高一级目录进行搜索：

C:Tool Holdersaddle.sldprt

C:empTool Holdersaddle.sldprt

依次搜索到根目录为止，进行入下一搜索顺序。

步骤6复制参考文件

**两种方式：打包——复制文件、更名文件并指定每个文件的保存路径；另存为——功能同打包，不同的是其需要用【参考】来复制、更名和指定文件保存路径。

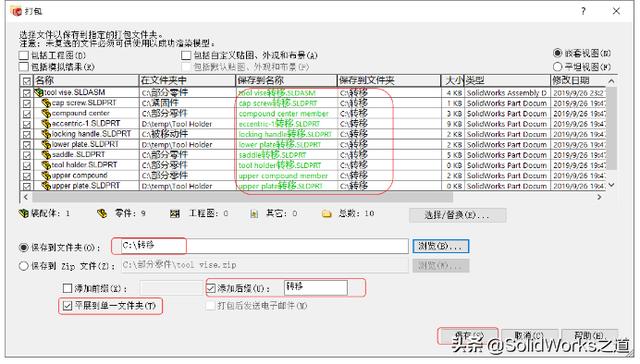

继续步骤5的【查找相关文件】命令，单击【复制文件】，打开【打包】命令，勾选所有文件，选择【保存到文件夹】，单击【浏览】在C盘根目录下新建名为“转移”的文件夹，单击【确定】，勾选【添加后缀】，输入“转移”，单击【保存】，如下图所示。

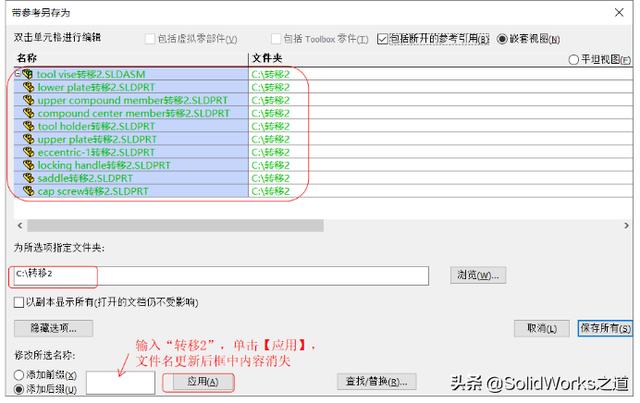

关闭【查找相关文件】命令，单击【文件】/【另存为】，单击【参考】，单击【名称】列选择所有文件，单击【浏览】在C盘根目录下新建名为“转移2”的文件夹，单击【确定】，单击【更多选项】，勾选【添加后缀】，输入“转移2”，单击【应用】，单击【保存所有】，如下图所示。

当前文件转换到带“转移2”后缀的文件，原文件自动关闭。

步骤7查看参考文件

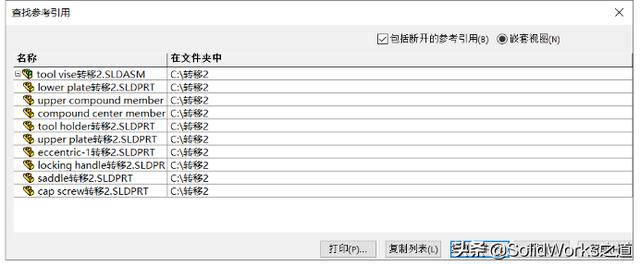

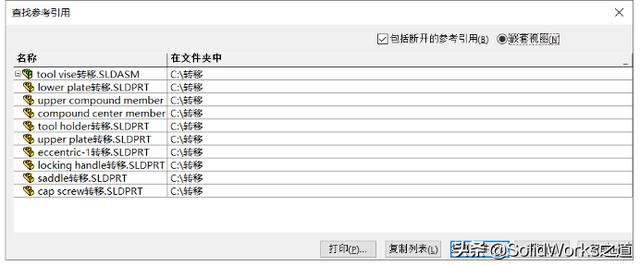

将“C:转移”中的tool vise转移.SLDASM也打开，分别执行【查找相关文件】命令，可见各自的参考文件均保存各自的文件夹下，如下图所示。

关闭所有文件。

补充：如果需要替换装配体中的零件或子装配体，SolidWorks有五种方法来改变参考文件。这可能会导致配合错误。

1、【文件】/【另存为】——可改变所有父文件中打开的参考文件。未打开的参考文件不受影响。

2、【文件】/【替换】——零部件和子装配体均可替换。

3、【文件】/【打开】/【参考】——重新指定参考文件后，打开时将自动更新为新的参考文件。

4、【文件】/【另存为】/【参考】——参考文件随父文件的保存而保存改变并生成新的参考文件。

5、SolidWorks Explorer——可独立于SolidWorks的文件管理器，在组织管理参考文件方面非常方便快捷。(后续介绍)

实例文件源：s/1Gt4e8K-JKYy6yuUzuEt2uQ
