回答：
要知道的CAD绘图常识。
一般CAD在绘图时，默认是1:1绘制的。一般单位默认设置的是mm，意思就是说，在CAD中绘制的1mm长的距离就是实际的1mm了。
一般使用缩放(scale，简写是sc)命令进行比例设置。
这里可以使用先绘图再缩放，或者先缩放在绘图都可以。这里以绘制一个长600mm，宽200mm的矩形举例子说明。这里采用先画图后缩放的方法进行。如下图，先打开CAD的操作界面。
请点击输入图片描述

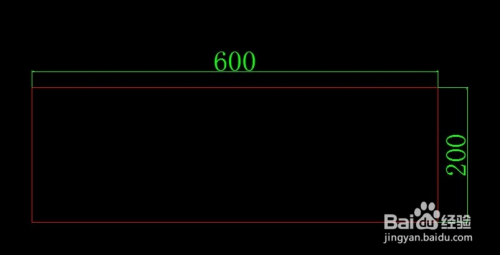

如下图，先绘制一个长600mm，宽200mm的矩形。绘制矩形的方法很多，如，输入命令l，或者rec等绘制都可以。
请点击输入图片描述

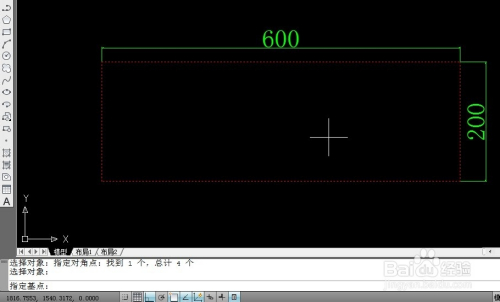

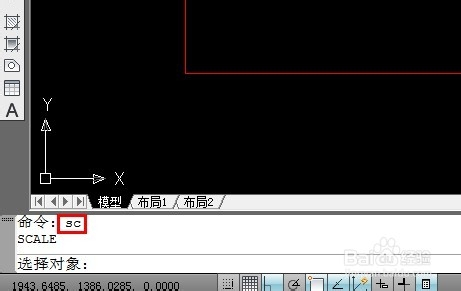

输入缩放命令sc，按回车键。如下图一。这时，CAD就会提示你选择矩形，如下图二，选择矩形，按回车键。这时，就要设置基点了。
请点击输入图片描述
请点击输入图片描述

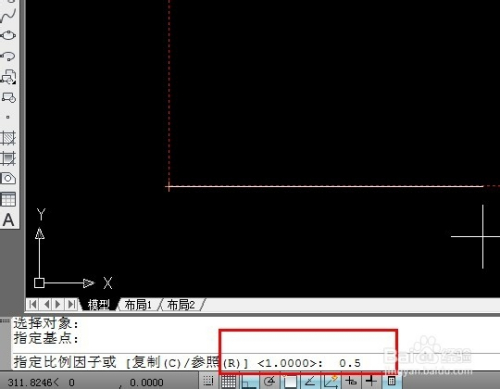

这里，我们选择左下角的矩形顶点作为基点。在接着输入缩放比例0.5，即图形缩小整体缩小一半(包括长宽)。
请点击输入图片描述
接下来，你就会看到缩放后的效果图了，如下图。再次测量一下，发现和缩放比例0.5的结果是一样的，就表示已经成功了。
请点击输入图片描述
