我们经常需要查询图形的一些数据，例如长度、面积、坐标等，因此CAD提供了一系列查询命令，高版本从功能数量和细节上还有所增强，之前文章中介绍过一些相关的命令，这里将CAD提供的各种查询命令简单介绍一下。

如何测量多个连续线段长度？

CAD中如何计算面积？CAD计算面积的方法和命令汇总

如何提取CAD图纸中图形的数据？

CAD提供了哪些查询命令？

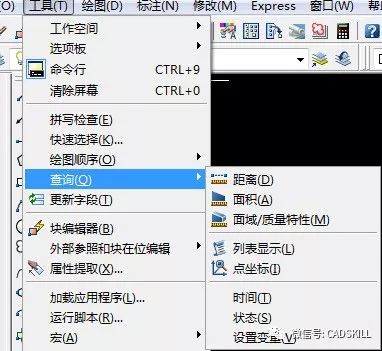

在CAD低版本提供查询工具有：距离、面积、面域/质量特性、列表显示、点坐标、时间、状态、设置变量。

到高版本增加了半径、角度、体积(面域/质量特性也能算体积)的查询功能，如下图所示。

在一些国产CAD，例如浩辰CAD中还增加了总长度和总面积的查询，如下图所示。

查询命令的调用方法

查询命令的调用方法跟其他功能相同：下拉菜单、工具栏或命令面板、命令或快捷键。

1、菜单

上面的截图都是各版本CAD的下拉菜单的：工具>查询，在菜单里可以看到所有的查询选项。

2、命令面板

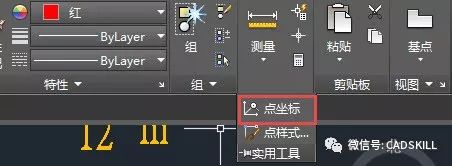

如果用高版本CAD，在命令面板里也可以找到常用的查询命令，如下图所示。

命令面板中并未将所有查询命令列到一起，而且只是列出了常用的查询选项，一些特殊的选项并没有列出。

3、命令

从菜单和工具面板中去选命令操作还是比较慢，大家可以记一下几个常用查询命令的命令和快捷键。

距离：DIST(DI)，查询距离和长度，包括各轴向的增量与各平面的夹角

面积：AREA(AA)，查询图形的面积和周长

列表显示：LIST(LI)，查询图形的特性

点坐标：ID，查询点的坐标

面域/质量特性：MASSPROP，可以查询三维对象的体积、质心等数据，如果选择是面域，可以查询面积、周长、质心等数据

测量几何图形：MESUREGEOM，在高版本中增加的半径、角度、体积查询没有提供单独的命令，而是提供了一个总的命令，半径、角度、体积作为此命令的选项，选项还包括距离和面积，如下图所示。

时间：TIME，可以查询关于图形的日期和时间的统计信息，如当前时间、图形的创建时间等。

状态：STATUS，查询当前图形的基本信息，如当前图形范围、各种图形模式等。

设置变量：SETVAR， 可以设置和查询变量的值，输入？号回车可以查询，再输入*号回车，可以查询当前图中所有变量的值。

CAD的系统变量是什么？怎么设置？

4、透明调用查询命令

查询命令都是可以透明调用的，也就是说在执行其他命令的过程中，输入一个'后就可以输入查询命令进行查询，查询完后可以继续执行之前的命令，比如说我们可在移动图形的时候查询距离，如下图所示。

不过查询得到的数据只能用做参考，不能直接作为数据在命令中直接使用，不知道这种操作对大家是否有价值。

CAD透明命令是什么?

面积和距离查询提供了一些选项，操作比较麻烦，其他一些查询操作都相当简单，重点是如何查看结果，这里也就不再细讲了。如果你希望详细了解其中的某个命令，可以留言，我根据留言的情况看是否需要详细介绍其中某个命令。

有时我们并不一定没要用这些命令去查询图形的数据，不少人直接用标注功能来查询半径、角度、长度等数据，甚至有人用直线命令结合动态输入来测量长度，查询面积的方法就更多了，利用多段线、面域、填充的特性等等。
